十字滑槽椭圆运动连杆机构

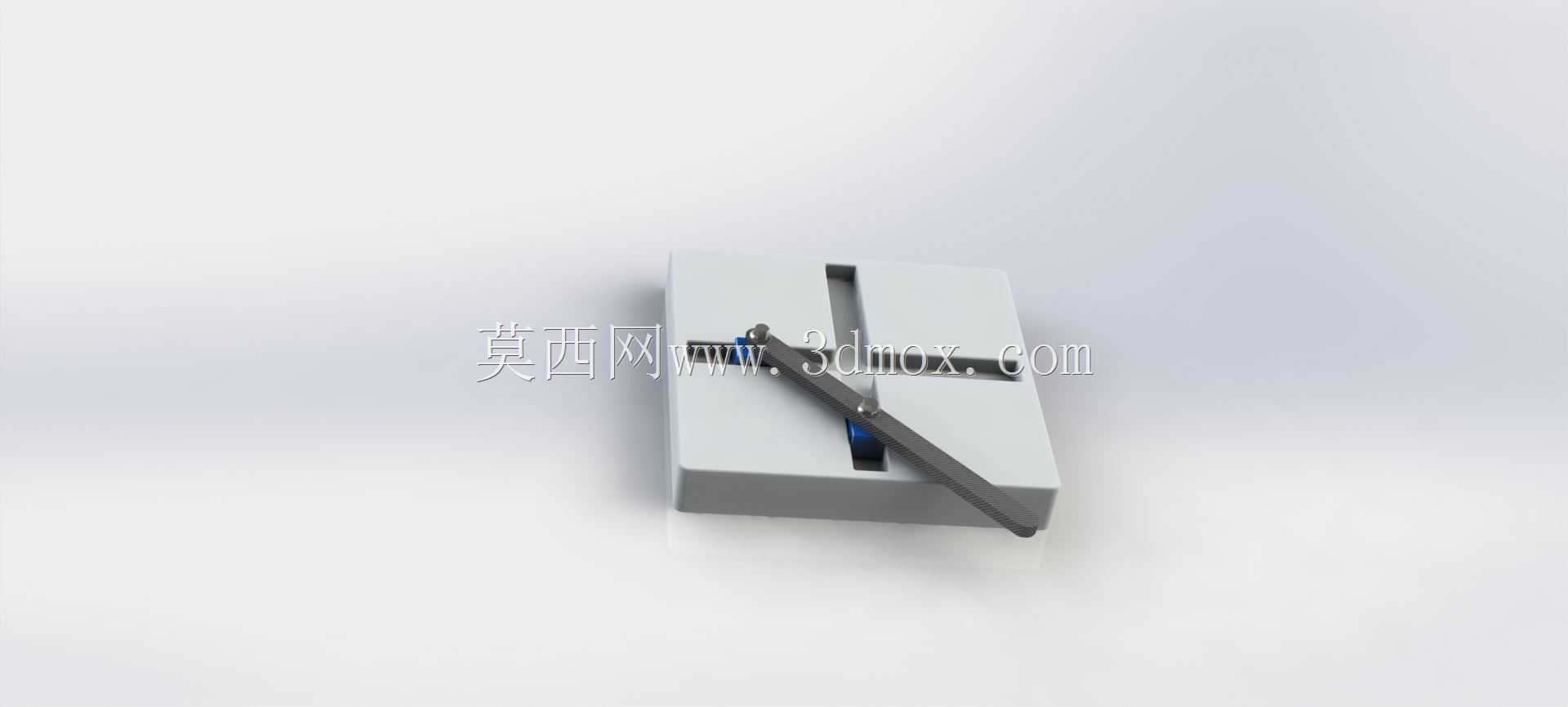

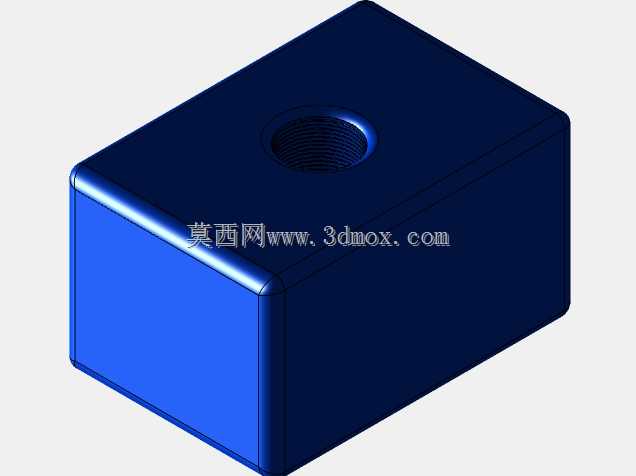

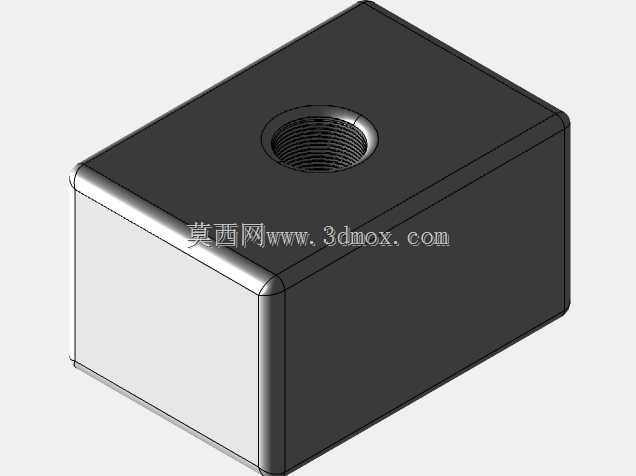

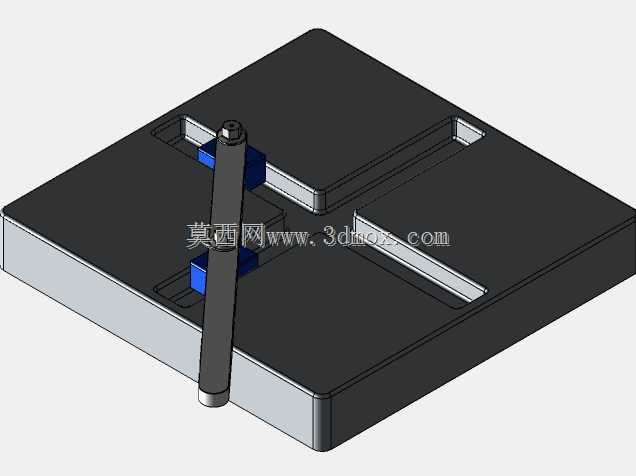

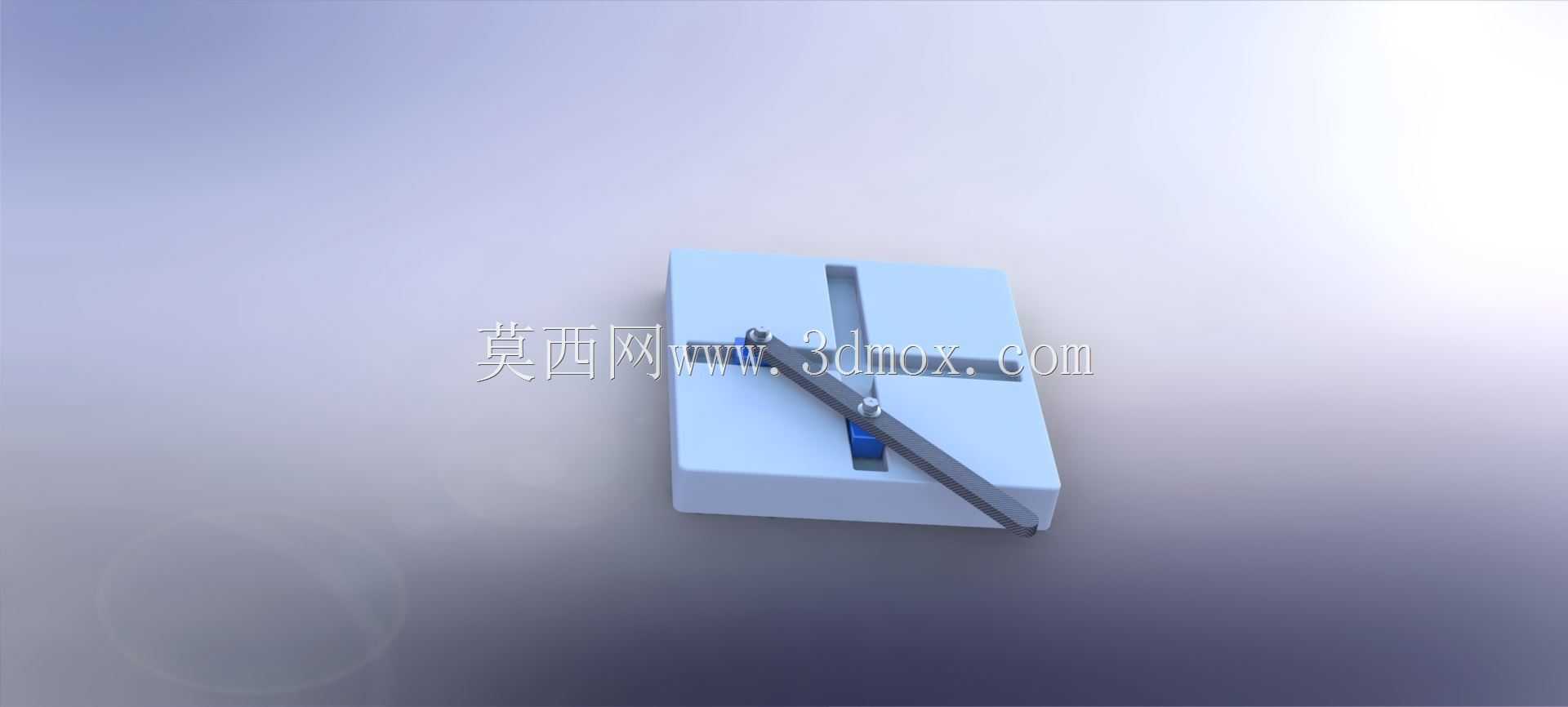

　　该机构以矩形基座上的正交十字滑槽为核心约束，配合一根带两个滑动销的长连杆完成椭圆轨迹输出。两个滑块分别嵌在互相垂直的横向槽与纵向槽内，只能沿各自导路做直线往复运动；连杆两端或中间的铰接点在两滑块位置随动变化时，连杆上除滑块铰点之外的任意一点，其运动轨迹均为椭圆，这正是椭圆仪、椭圆划线装置以及部分包装、纺织设备中实现非圆轨迹的经典原理。

　　从实际用途看，这类结构常用于教学实验台演示运动合成，也可移植到小型专用设备中完成椭圆路径进给、异形封口、布料裁切引导或工位间的复合轨迹推送。相比直接采用数控两轴插补，纯机械椭圆机构在固定节拍、固定轨迹的专机上成本更低，维护点更少，对控制系统要求也更低；一旦滑槽长度、连杆销距和描点位置确定，输出轨迹便具有稳定的重复性，适合长期大批量运行。

　　设计时首先要确定目标椭圆的长、短半轴。连杆上两个正交滑块铰点之间的距离决定了轨迹参数：取描点到两滑块铰点的距离分别对应椭圆半轴，通过调整描点在连杆上的位置即可改变椭圆形状。若描点与其中一个铰点重合，轨迹退化为直线；若位于两铰点中点附近，则得到长短轴接近的椭圆。建模过程中应先画出十字槽中心线，再以两个正交方向的移动副约束滑块，连杆与滑块之间采用转动副连接，最后在连杆上建立描点并进行运动仿真，测量该点的位移曲线，校核长轴、短轴是否满足工位要求。

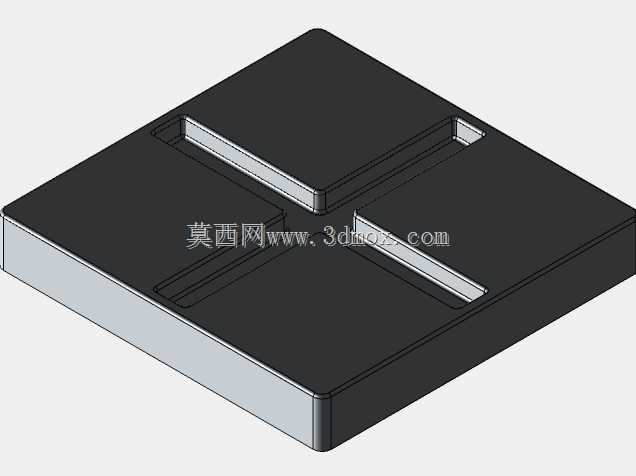

　　外形与安装边界方面，基座采用平板式矩形结构，十字槽贯通或半沉于板面，槽宽需与滑块配合并保留润滑间隙。横向槽的有效行程应覆盖椭圆长轴方向的最大位移，纵向槽行程覆盖短轴方向位移；槽两端应设置限位台阶或挡块，避免滑块在高速往复时越程冲出。连杆为细长杆件，长度略大于两槽极端位置下铰点的最大间距，杆身需避开基座边缘和槽口凸台，防止转动过程中与板件发生干涉。滑块与滑槽推荐采用小间隙配合，接触面可增设耐磨衬条，以减小长期滑动造成的间隙增大；铰接销处应保证同轴度，避免卡滞。

　　受力上，该机构属于低速轻载运动转换装置，主要载荷来自描点或末端执行器的摩擦阻力以及滑块往复惯性力。连杆在运动中承受拉压与小幅弯曲，截面不宜过薄；滑槽根部是应力集中区域，板厚要兼顾刚性与整体重量。若用于驱动执行件，应将负载尽量靠近轨迹描点，并保证阻力方向平稳，避免侧向力直接作用在滑块上加剧磨损。装配时需保证两滑槽中心线严格垂直、槽底平面平整，否则滑块会出现别劲，轨迹误差随之放大。整体结构紧凑、原理清晰，既适合作为机械原理课程的三维演示模型，也可为专机中的固定椭圆轨迹工位提供直接的结构参考。
