共轴双旋翼遥控直升机结构设计

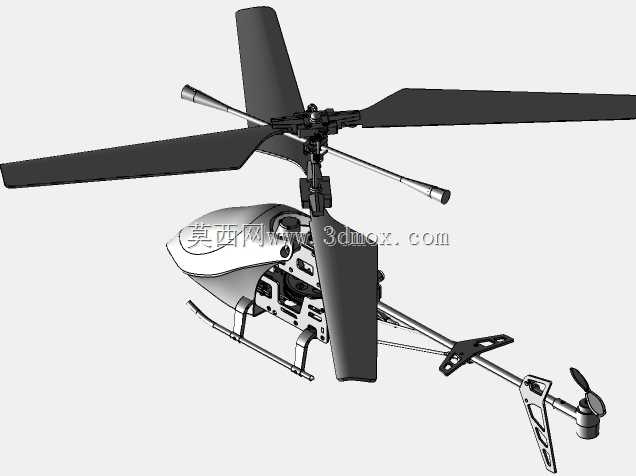

　　这套共轴双旋翼遥控直升机的三维结构，面向小型航模飞行器的整机装配与机构验证场景，常用于航模研发打样、飞控机构教学演示、微型飞行器结构原理验证以及消费级遥控玩具的前期方案校核。整机采用上下两层主旋翼同轴反转的布局，依靠两组旋翼反向旋转抵消自身反扭矩，省去了常规单旋翼直升机必备的长尾梁扭矩传动结构，仅在机身尾部设置小型侧向尾桨，用于航向微调与低速状态下的转向补偿，这种布局在微型遥控直升机上应用极为广泛，其核心优势在于机身长度可以大幅压缩，悬停稳定性更高，对新手操控的容错率也明显优于单旋翼尾桨驱动方案。

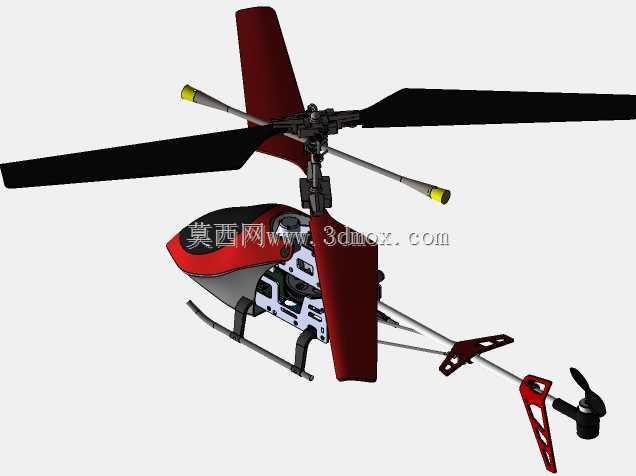

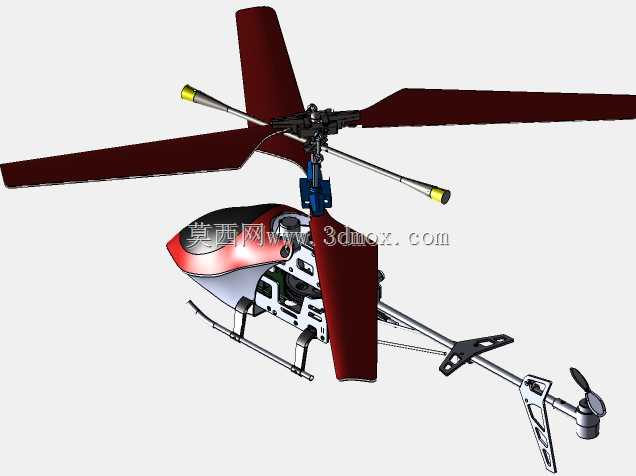

　　从实际功能划分来看，整机结构可以拆分为主旋翼系统、旋翼头相位调节机构、机身承载框架、动力舱外壳、尾梁组件、尾部航向桨以及滑橇式起落架几个部分。上层主旋翼与下层主旋翼共用中心主轴，两套桨夹分别通过独立的倾斜盘与相位连杆连接，旋翼桨叶采用大展弦比平直翼型，桨尖带有配重与黄色标识段，既用于转动时的动平衡校准，也方便操控者目视判断旋翼转速与飞行姿态。旋翼头处集成了倾斜盘、变距拉杆与十字盘导向结构，三维建模时需要重点核对上下旋翼的桨距联动关系，保证总距输入时两套旋翼同步变距，周期变距输入时倾斜盘的偏转角度不会与旋翼夹臂发生运动干涉。

　　机身主体采用流线型整流罩设计，机头段以红色曲面蒙皮包覆，侧面预留镂空窗口，内部用于容纳电池、接收机、调速器与主驱动电机，镂空区域既可以减轻整机自重，也能为动力电机与电调提供自然通风散热通道，避免长时间悬停时舱内热量堆积。机身中段的承载骨架为板式镂空结构，多处开设减重孔与安装定位孔，电机座、主轴轴承座、倾斜盘舵机安装位都直接集成在骨架上，装配时骨架作为基准件，其余部件依次向骨架定位，能够有效控制整机的同轴度误差。尾梁从机身尾部向后延伸，采用细杆式轻量化结构，末端安装尾桨电机与小型两叶尾桨，尾桨支架同样做了镂空减重处理，红色支架与机身配色统一，尾梁与机身的连接位置设置了加强卡扣，能够抵抗尾桨运转时产生的持续振动，避免尾梁出现松动偏移。

　　起落架采用滑橇式结构，两根横向弧形橇杆通过竖向支撑臂固定在机身骨架下方，橇杆底部为平直接触段，降落时可以分散冲击载荷，即使在略有不平的地面、桌面或者草坪上降落，也能保持机身直立，不会发生侧翻。这种起落架没有额外的收放机构，结构件数量少、重量轻，非常适合微型航模的使用场景，支撑臂与机身连接处预留了缓冲变形余量，硬着陆时支撑臂可以产生微量弹性形变，吸收冲击能量，避免刚性连接直接把冲击力传递到机身骨架与内部电子元件。

　　做结构设计与建模校核时，需要重点关注几个安装边界：首先是中心主轴的上下轴承同轴度，两套旋翼旋转时如果轴系存在偏摆，会直接引发整机高频振动，建模阶段就要保证轴承座安装面的垂直度，主轴与倾斜盘中心孔的间隙控制在合理配合范围；其次是旋翼旋转扫掠区域的干涉检查，上下旋翼在变距动作时桨叶根部的摆振范围、拉杆随倾斜盘偏转的运动轨迹，都要和机身整流罩、旋翼头固定件留出足够安全间隙，避免大桨距动作时出现部件碰撞；再者是尾部航向桨的旋转平面与尾梁的间距，尾桨高速转动时不能与尾梁杆体、尾翼固定件发生刮擦，尾桨电机的走线要沿尾梁内部或侧面固定，防止线材卷入旋转部件。

　　整机外形紧凑，旋翼展长大于机身长度，重心严格落在主轴轴线附近，电池安装位设计在机身前部靠前位置，用来平衡尾部尾桨电机与尾梁的重量，保证悬停时机身接近水平姿态。整流罩的曲面造型兼顾气动减阻与外观辨识度，侧面开窗位置对应内部散热需求，所有外露的连杆、舵机摇臂都布置在旋翼旋转范围之外，既方便后期维护调试，也避免飞行中杂物卡入传动机构。整套结构完整还原了微型共轴遥控直升机从旋翼驱动、姿态调节到着陆支撑的全部机械细节，可直接用于机构运动仿真、装配工艺梳理以及航模产品的结构优化参考。
