带斜槽凸台组合式机械基座结构

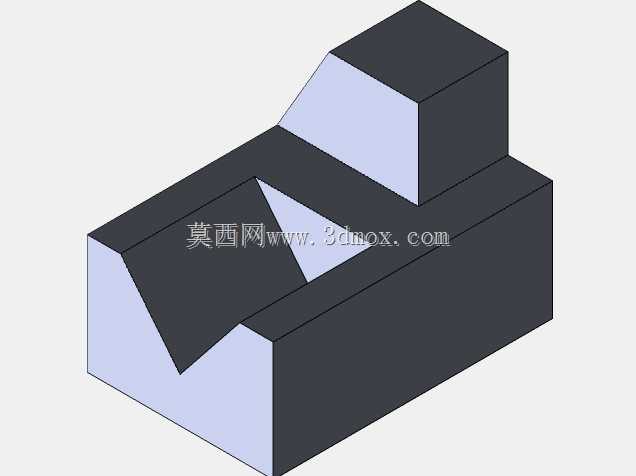

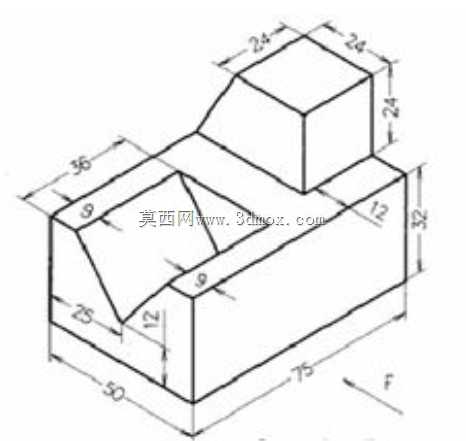

　　这款组合式基座结构在小型工装夹具、桌面级检测治具、轻型输送线侧装定位模块中应用十分广泛，日常产线里做传感器安装支座、小型气动元件承载座、工位挡停块的场景都能见到同类型结构，它不需要额外做复杂的二次加工，一体成型的结构就能同时满足承载、定位、避让三类核心需求，不用额外拼接多个垫块来凑安装高度，能减少装配环节的累计误差。从结构设计逻辑来看，整体采用下宽上窄的布局，底部基座总长度75mm、总宽度50mm、主体高度25mm，足够的底面接触面积能保证安装后的稳定性，不会因为上方搭载的小型元件工作时的轻微振动出现偏移；上方凸台尺寸为24mm×24mm×24mm，凸台与基座衔接处做了斜度过渡，既避免了直角衔接处的应力集中，

　　也能在注塑或者铣削加工时减少刀具的直角走刀负担，降低加工崩边的概率。基座上开设的斜向通槽是整个结构的功能核心，槽体的定位尺寸从基座端面分别预留25mm、12mm的安装边界，槽宽9mm，刚好适配常用的M8规格螺栓或者直径8mm的定位销，斜向的槽道设计不是为了外观造型，而是为了满足安装时的位置微调需求——当配套的元件安装孔位存在小幅公差，或者工位需要根据生产批次调整定位角度时，不用重新加工安装孔，只需要松开紧固件沿着斜槽调整到目标位置再锁紧即可，比直槽的调节范围多了一个维度的适配性。基座侧面预留的12mm宽度的安装边，是用来做侧面锁附的结构，当基座需要贴装在型材立面或者设备侧壁时，不用在底面打孔，直接通过侧面的安装位就能完成固定，

　　适配多种安装场景。凸台的顶面为完整的平面，没有多余的开槽或者凸起，用来搭载小型光电传感器、微型气缸、行程开关这类元件时，能保证元件安装面的平面度要求，不需要额外加垫铜皮调整水平；凸台高度24mm的设计，刚好能让搭载的元件避开基座斜槽处的紧固件突出高度，不会出现安装干涉。整个结构的壁厚设计均匀，最薄处的壁厚也保持在6mm以上，不管是采用ABS材质注塑加工，还是采用6061铝合金铣削加工，都不会出现加工变形的问题，日常使用中承受10kg以内的静载荷完全不会出现结构形变。在实际建模过程中，先通过拉伸凸台命令做出底部基座的主体轮廓，再拉伸生成上方的凸台结构，衔接处的斜面通过拉伸切除或者拔模命令就能实现，斜槽部分采用完全贯穿的拉伸切除，

　　保证槽体上下通透，方便紧固件从任意一侧穿入安装；所有的棱边都做了0.5mm的倒角处理，既去除加工后的毛刺，也能避免安装时划伤操作人员的手部。这类结构在设计时最需要注意的是斜槽的角度公差，槽体的角度偏差会直接影响安装调节的行程范围，建模时需要严格标注槽体的定位尺寸，保证加工后槽道的位置度符合装配要求；另外底部安装面的平面度需要控制在0.1mm以内，避免安装后出现翘曲，影响上方搭载元件的定位精度。和传统的分体式垫块加支座的结构相比，这款一体结构的基座减少了2-3个装配零件，不需要额外做零件之间的配钻销孔，装配时间能缩短40%左右，同时一体结构的整体刚性更好，长期使用不会因为连接螺栓松动出现位置偏移，在3C电子组装工位、小型零件检测工位的应用频次非常高，很多轻型自动化设备的辅助安装座都会采用类似的结构逻辑，根据实际搭载的元件尺寸调整整体长宽高参数，就能快速衍生出适配不同场景的安装支座。
