腰形多孔法兰安装板异形型腔结构件

　　这块腰形轮廓的多孔安装板属于通讯设备配套的连接固定类钣金/机加工结构件，在通讯基站的天线馈线固定、户外通讯柜内部模组承托、桌面通讯终端的内部机架定位场景中十分常见，日常做通讯工装夹具设计时经常会碰到这类需要兼顾多点位固定、中心异形避让的平板类零件。先从安装边界来看，零件整体外轮廓总长160mm，板件侧边预留的安装边距为10mm，底部定位基准到下方孔位的中心距为35mm，外轮廓由两端半圆弧和中间直段顺滑拼接而成，这种腰形布局相比整圆法兰更适配长条形安装工位，在通讯柜的狭长安装槽内不会和相邻的走线槽、信号屏蔽筋发生干涉，板厚方向预留的加工余量也适配常规2-5mm厚的铝板或者Q235钢板下料，不需要额外做折弯工序，直接激光切割后铣削型腔即可成型。

　　板面上均匀分布的12个小圆安装孔，全部沿着腰形外轮廓的内侧环形排布，孔位距离外边缘的边距统一控制在10mm，这个边距设计是经过装配验证的：如果边距小于8mm，锁付M4紧固螺丝的时候螺丝头容易压穿板边，甚至在户外震动工况下出现孔位开裂；边距过大则会压缩内部型腔的可用空间，10mm的边距刚好匹配通讯行业常用的十字盘头螺丝的压合半径，所有孔位做环形均布，安装时不需要刻意对位找方向，任意角度旋转都能找到对应的锁付点位，在基站塔上高空作业的时候，能大幅降低施工人员的对位难度，不用反复调整板件角度就能快速穿螺丝固定。

　　零件左侧预留的正六边形通孔，是专门为六角锁紧螺母或者外六角螺栓的防转设计的：装配的时候把六角螺母直接嵌进这个六边形孔里，另一侧锁螺丝的时候螺母不会跟着转动，不需要额外用扳手卡住螺母，在通讯设备内部操作空间狭窄、手伸不进去的盲装工位，这个防转结构能把装配效率提升至少一倍，六边形的对边尺寸按照标准M6六角螺母的外轮廓做0.2mm的间隙配合，螺母压入后不会松脱晃动，后期设备运维拆解的时候也能直接把螺母顶出来重复利用。

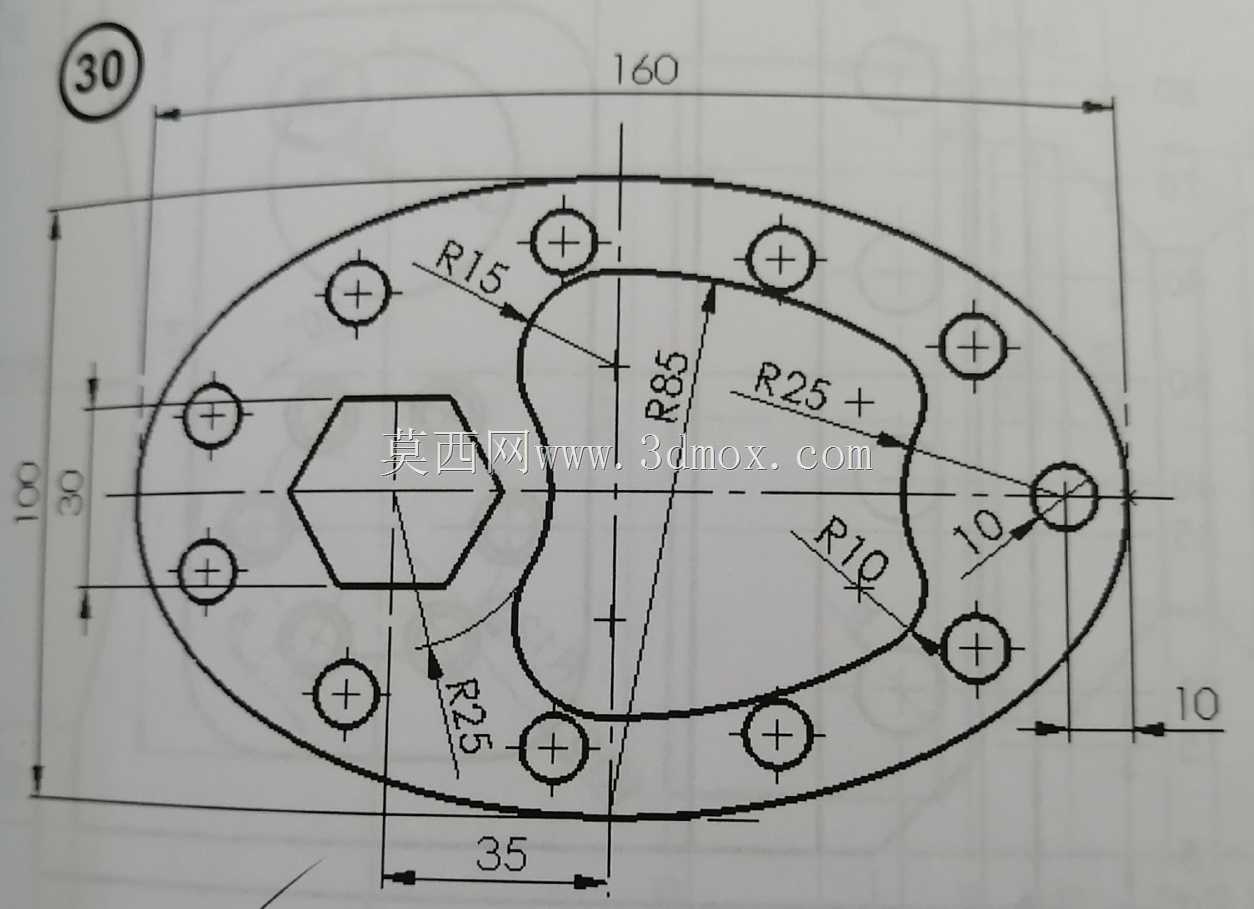

　　板件中心的异形型腔是整个零件设计的核心，型腔轮廓由多段不同半径的圆弧顺滑相切拼接而成：包含R15的小圆弧过渡段、R85的大曲率外凸弧、R25的两段内凹弧、R10的端部小圆弧，还有一段R25的侧边弧，所有圆弧之间没有尖锐拐点，全部做相切约束，这种异形轮廓不是随意绘制的，它是完全按照通讯设备内部要避让的异形功能模块的外轮廓反向生成的——比如通讯终端里的异形信号屏蔽罩、不规则形状的电源模块，型腔和模块外轮廓之间预留0.5-1mm的避让间隙，板件盖上去之后既不会和内部元器件发生磕碰，又能通过型腔周边的板体对模块起到侧向限位的作用，不需要额外做塑料定位卡扣，减少了零件数量。

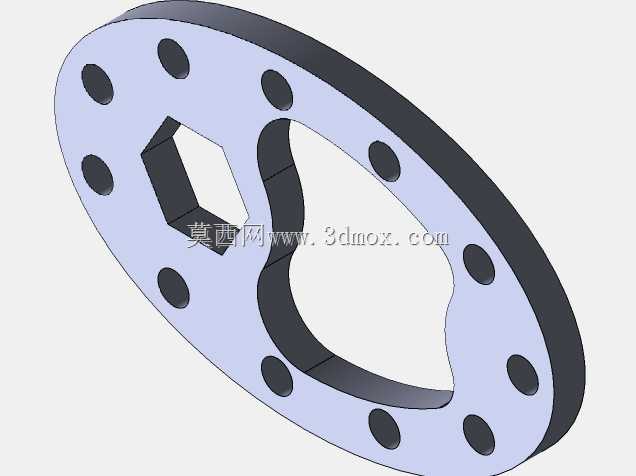

　　建模的时候采用曲线驱动的轮廓生成逻辑，先把所有圆弧的定位中心线、孔位的中心坐标按照图纸标注的尺寸完全约束，先绘制腰形外轮廓，再阵列排布周边的安装孔，之后绘制左侧的六边形防转孔，最后逐段定义中心异形型腔的各段圆弧半径和相切关系，全程没有开放的草图缺口，所有轮廓都是闭合闭环，拉伸凸台之后不会出现特征报错。这类板件在实际使用中，既可以作为通讯设备的端盖连接板，也可以作为工装夹具里的异形定位垫板，多点位的安装孔可以兼容不同规格的外接组件，异形型腔可以快速避让不同形状的内置零件，腰形的外轮廓没有直角尖角，搬运和装配的时候不会划伤施工人员的线缆或者手套，在户外通讯设备的长期使用场景里，圆滑的外轮廓也不会出现应力集中，在大风导致的持续微震动工况下，板件的边角位置不会产生疲劳裂纹，使用寿命比带尖角的矩形安装板更长。板件上所有孔位的位置度公差可以控制在0.1mm以内，完全满足通讯组件之间的对接精度要求，不会出现孔位错位、螺丝穿不进去的装配问题。
