带圆弧槽双孔定位异形基座结构

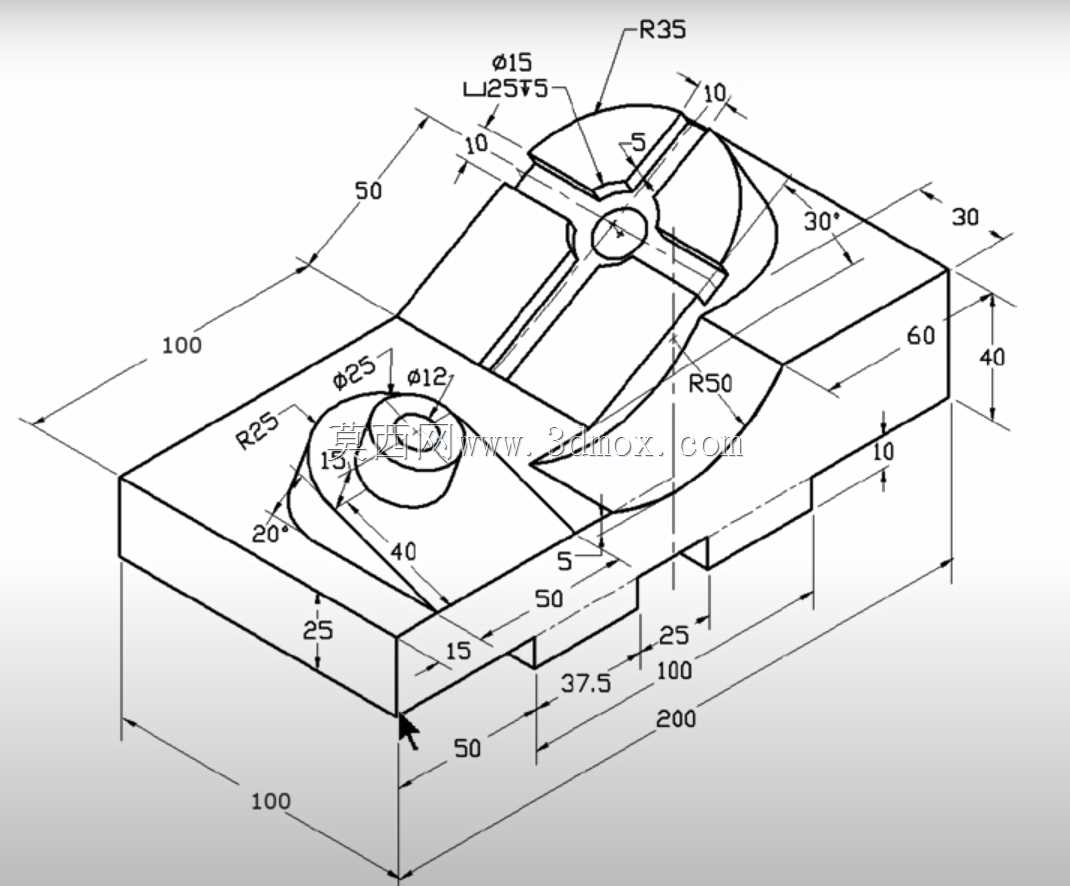

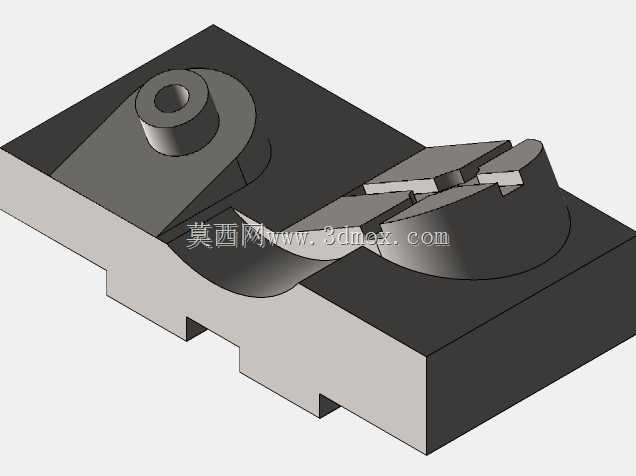

　　该构件属于小型设备中常见的异形安装基座，整体以矩形块体为承载主体，在顶面集成多组圆弧导向轮廓、十字形浅槽与两处不同孔径的安装孔位，可同时承担零件定位、轴件支承、附件贴合安装等功能。这类结构常出现在通讯终端工装、小型检测夹具、桌面式装配辅具以及教学实训台架中，用来把零散的传感元件、压块、导向片或小型摆臂固定在同一基准面上，避免多个独立支座拼接带来的累计误差。从实际装配逻辑看，基座底部并非完整平面，而是在长边方向预留了阶梯让位结构，靠近前侧的位置开出凹口，既能够避让设备台面上的凸起走线槽，也可以让紧固件从侧下方装入，减少整机装配时的操作干涉。整体外轮廓的长宽边界控制在200与100附近，总高度方向保留60的实体厚度，其中下部基体占主要高度，上部成型区域的凸起高度约为10，这种厚薄分配可以在保证基座刚性的同时控制整体重量，铝材加工后不易出现颤振，若采用非金属3D打印制作，也能满足轻载实训场景的使用需求。顶面右侧的大圆弧轮廓由R50与R35两段曲面顺滑衔接，曲面边缘与基体侧边保留30宽度的平直贴合面，圆弧末端做30度斜向收口，该区域主要用于贴合圆盘类零件的外沿，或者作为摆杆转动时的轨迹限位面。十字交叉浅槽的槽宽为5，槽深方向与上部凸台平齐，槽的四个端头分别延伸至不同功能区，其中一端指向大圆弧中心，另一端连通左侧小孔安装位，这种开槽方式一方面可以排出装配时积存的细小切屑，另一方面能够为调整垫片提供滑移导向，

　　在调试夹具位置时不用完全松开紧固件即可沿槽微调。十字槽中心设置直径15的通孔，孔口周边做环形凸台，凸台外圆匹配R35圆弧，孔位上方标注L25T5，代表该位置配合长度25、端部台阶厚度5，适合装入衬套后作为小转轴的回转支承位，转轴穿过孔后可在下端加装卡簧或锁紧螺母，凸台顶面比周围安装面高出5，能够减少配合面的加工面积，降低平面铣削的工作量。左侧区域布置R25圆弧围合的凸台，凸台上同轴设置直径25与直径12的两组孔位，孔边标注15、20、40等定位尺寸，其中直径12的孔可穿过定位销，直径25的沉孔用于容纳螺栓头或滚动轴承外圈，圆弧凸台的侧边与基体边缘之间留出25的实体宽度，保证孔位加工后侧壁不会过薄，即使在孔位承受侧向压紧力时，

　　也不容易出现开裂变形。基体前侧的阶梯结构尺寸标注清晰，底部凹口深度方向对应15与37.5的分段尺寸，凹口上方保留25厚度的实体立壁，立壁上开设的小孔与顶面槽位贯通，可作为定位销的侧向锁止孔，当销件从上方装入后，从侧面拧入紧定螺钉即可防止销件转动或窜出。长度方向上，100、50、37.5、25等尺寸把各个功能孔位划分在明确的坐标区间，设计时以基体左端面和前端面为双基准，所有圆弧中心与孔中心都能通过线性尺寸直接定位，加工时不需要二次换算坐标，数控铣削编程可直接按照标注尺寸设定工件坐标系，大幅降低对刀出错概率。高度方向除总高60外，还标注40与10的分层尺寸，40尺寸对应下部基体的有效高度，这部分实体是整个基座的刚性基础，

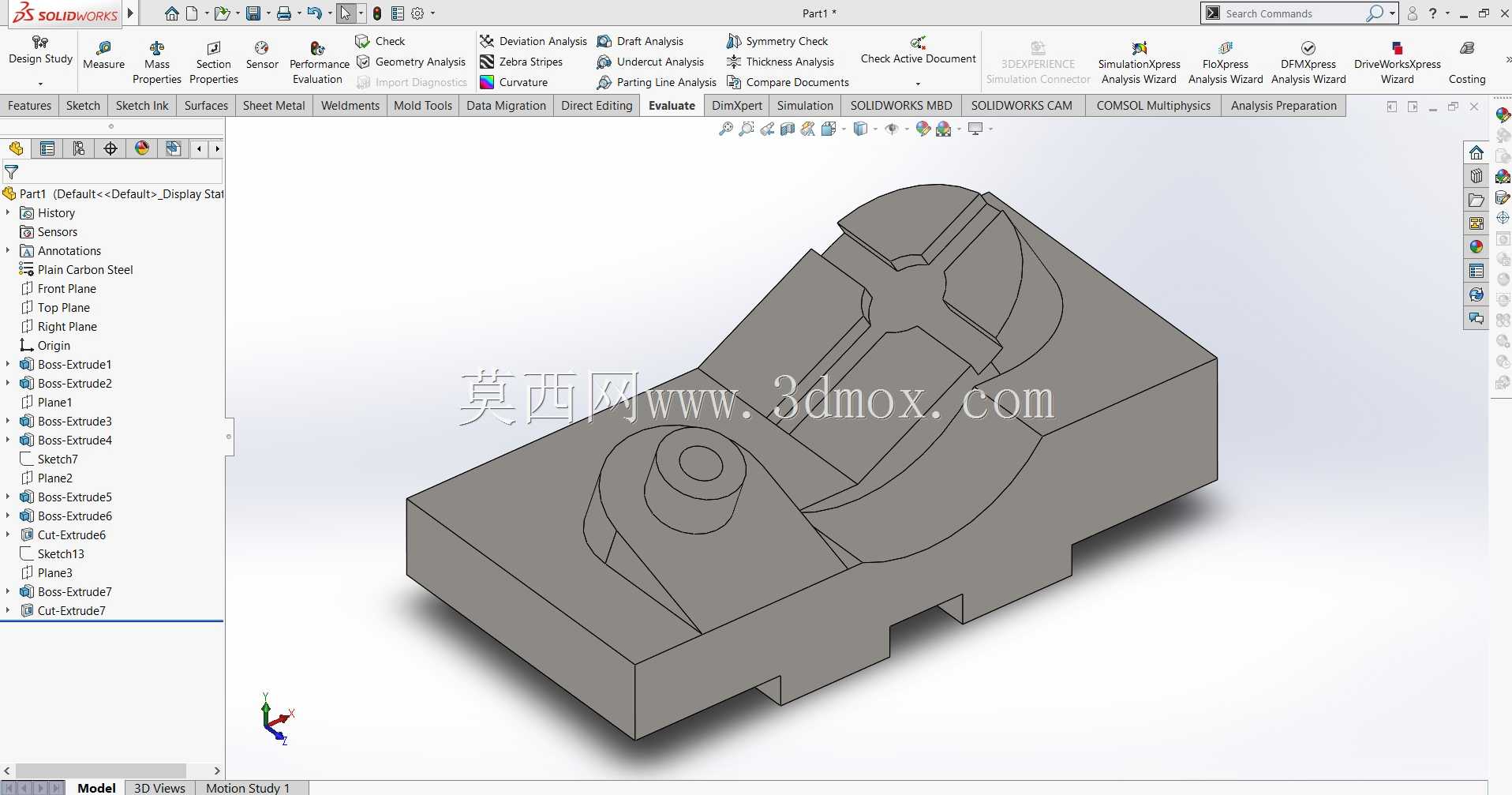

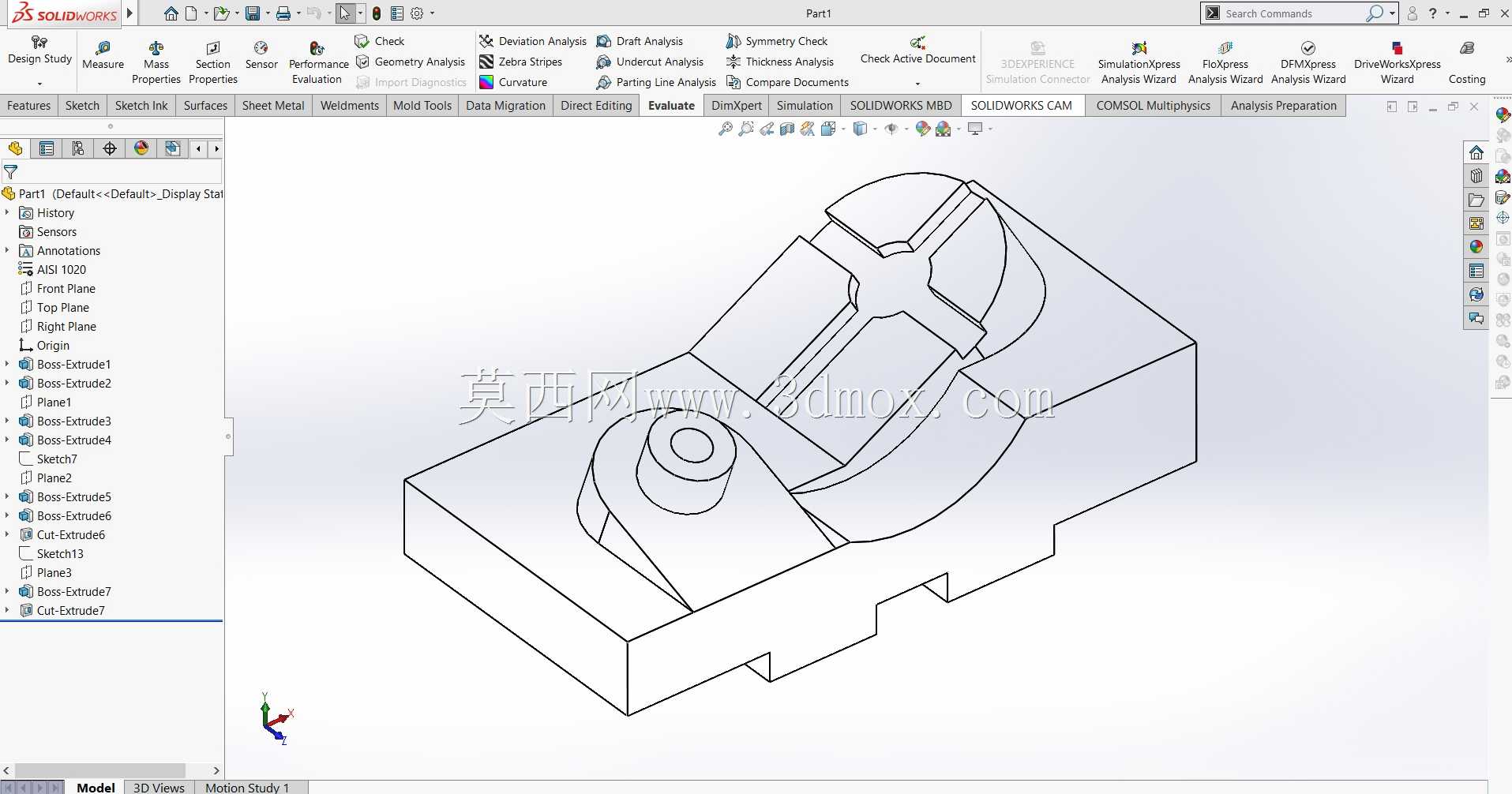

　　四周侧壁保持完整，仅在必要位置开槽开孔；10尺寸对应上部功能凸台的成型高度，该部分轮廓复杂但受力相对较小，采用浅凸起结构可以减少材料去除量。基座上所有圆弧过渡都避免了尖锐内角，R50、R35、R25等大半径曲面在铣削加工时可使用较大直径立刀一次走刀成型，曲面表面粗糙度容易保证，运动零件沿曲面滑动时也不会出现应力集中割伤配合件的问题。十字槽与孔位相交的位置预留了微小退刀间隙，槽底与孔壁交接处不会残留刀具凸痕，装配时零件能够完全贴实基准面。从选型适配角度，该基座既可以作为独立机械零部件安装在通讯类桌面设备的内部，为可调天线支座、线路切换摆片提供安装基准，也可以作为测绘练习素材，帮助结构设计人员练习异形轮廓草图绘制、拉伸切除、圆角过渡、孔位阵列等建模操作。建模过程中需要优先搭建下部矩形基体，再依次绘制顶面各段圆弧与直线构成的封闭轮廓，通过凸台拉伸生成上部功能区，随后使用拉伸切除命令完成十字槽、底部凹口与各通孔的制作，最后统一处理孔口倒角与曲面衔接位置，保证所有尺寸与工程图标注一致，装配时周边零件不会出现边界干涉。
