通讯设备用带筒座斜撑支架

　　该支架属于通讯终端及小型通讯外设配套的安装承载构件，整体采用立式筒座加侧置安装立板、斜向加强肋的组合构型，在通讯手持设备固定座、桌面通讯转接终端、小型通讯测试工装的安装场景中，承担设备主体定位、外接部件支撑以及安装面载荷传递的作用。右侧的同轴双层法兰筒座是核心承载位，筒身总高方向尺寸为80，上下两端法兰外径分别为116、144，法兰厚度均为6，筒体内腔贯通，既可以穿设通讯设备的信号连接线、供电线束，也可作为转轴配合位，让上方搭载的通讯天线、信号收发模块实现周向转动调节；筒身上下法兰的端面均预留加工余量，装配时可通过端面贴合保证搭载模块的水平度，避免信号收发面出现倾斜偏差。左侧的竖直安装立板厚度为6，

　　立板板面开设两个直径16的安装通孔，孔中心距为76，立板顶部到下方斜肋连接位的高度方向尺寸为56，立板侧边到筒座轴线的水平跨距为100，两个安装孔可直接穿设螺栓将整个支架固定在通讯机柜侧壁、设备安装基板或者工作台立面上，孔位周边做了局部凸台加厚，避免螺栓锁紧时板面出现压溃变形。连接立板与筒座的水平托板厚度为6，托板下方设置斜向加强肋，肋板底部加工R16圆弧过渡，肋板下端开设一个直径20的通孔，该孔可作为辅助挂装位，固定通讯线路的理线夹或者接地端子；斜肋的布置方向顺着支架受载后的弯矩走向，当筒座上方搭载的通讯模块受到侧向拉扯、风载或者意外触碰时，斜肋可将立板处的约束载荷直接传递到筒座底部，避免水平托板与立板、

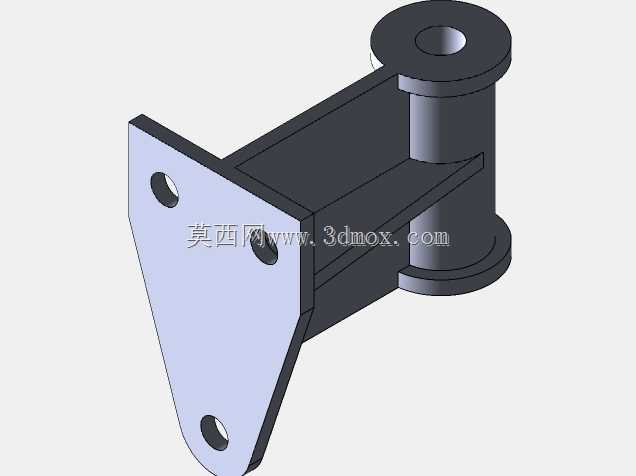

　　筒座的焊接/一体成型连接处出现应力集中。整个支架的三处通孔（立板2处、斜肋1处）均为光孔设计，装配时可搭配M14、M18的标准螺栓实现无预紧间隙的锁紧，适配通讯设备快速拆装、定期维护的使用需求。建模过程中先以拉伸凸台命令生成右侧筒座的基础实体，先后拉伸上下两端法兰与中间筒身，保证三者同轴度公差控制在0.05mm以内；再拉伸生成左侧安装立板与中间水平托板，之后通过拉伸切割命令加工出所有安装通孔、筒体内腔，斜向加强肋采用扫描特征生成，保证肋板与托板、立板、筒座的交接面完全贴合，最后对所有锐边做倒圆角处理，避免安装调试过程中划伤通讯线缆或者操作人员。外形边界上，支架整体长度方向不超过140，高度方向不超过150，

　　安装时仅需在固定基板上对应两个φ16孔位加工螺纹孔即可完成固定，不需要额外的复杂安装工装，适配通讯基站周边辅助设备、办公场所通讯终端、车间内通讯对讲设备固定架等多种安装场景，筒座的中空设计也方便线束隐藏布设，减少外露线路被剐蹭损坏的概率。
