带异形安装耳的六方孔机械支座

项目分类:通讯工具类 发布时间:2022-06-09 ID:651352
  • 带异形安装耳的六方孔机械支座
  • 带异形安装耳的六方孔机械支座

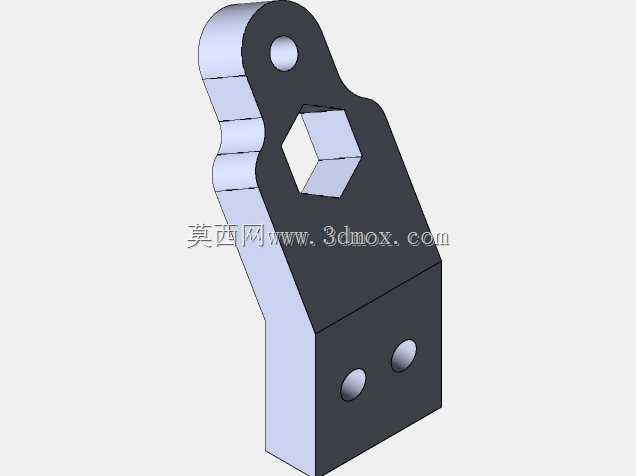

  在小型工装夹具、手动调节机构以及通讯设备配套的安装组件里,这类带异形延伸耳的块状支座属于非常典型的连接承载件,它不需要复杂的曲面加工,却同时兼顾了定位、穿装固定和上部嵌装配合三类功能,在车间自制非标治具、桌面式检测台架、小型通讯终端的外接固定座场景中使用频率很高。拿到这份结构时首先要梳理的是它的安装边界:底部基座的长宽方向尺寸分别为50和20,基座总高度方向从底平面到六方槽顶面的轮廓尺寸为45,向外延伸的弧形耳板端部做R15的圆弧过渡,耳板最远端距离基座侧边的长度为75,整个零件没有超出这个矩形包络的外凸结构,在布局安装空间时只需要预留出长75、宽50、高45的立方体区域即可,周边不需要额外留出扳手大行程空间,因为所有紧固件的操作位都集中在基座正面和耳板顶面。

  从功能拆分来看,这个支座的核心作用分为三层:底部的矩形实体段是整个零件的承载基础,正面加工的两个直径10的通孔为安装过孔,两孔中心距为20,孔轴线距离底平面的高度为15,使用时可以直接穿过内六角螺钉把整个支座锁固在设备基板或者型材工作台面上,孔位采用对称排布,锁紧紧固后支座不会出现单侧翘曲,抗侧向倾覆的能力比单孔固定的吊耳类零件好很多。上部延伸出来的弧形耳板上加工了一个直径10的通孔,这个孔的作用和底部两孔不同,它主要用于穿装销轴、锁紧螺杆或者挂装复位拉簧,耳板轮廓顺着受力方向做平滑曲线过渡,没有尖锐的直角转角,载荷从耳板端部传递到基座的过程中不会在拐角处产生严重的应力集中,R15的圆弧既规避了铣削加工时的小半径清角难题,也让耳板的抗弯截面变化更平缓。

  支座顶面开设的正六方凹槽是整个结构最有针对性的功能特征,槽体深度方向嵌入实体内部,六方的对边尺寸适配标准六角螺母或者六角螺栓的头部,装配时可以把螺母预先嵌放在槽内,不需要在支座背面额外用扳手卡住螺母,从正面拧入螺杆就能完成锁紧,在空间狭窄、背面无法伸入工具的安装位置,这种预置六方槽的设计能大幅降低装配难度。建模过程中完全遵循实体加工的逻辑来搭建特征:先绘制底部矩形基座的草图,拉伸凸台生成基础承载块,之后在草图层面补画延伸耳板的轮廓,将弧形曲线和基座侧边做合并约束,一次性拉伸得到包含耳板的整体基体,避免多实体拼接带来的配合误差。耳板和基座衔接的位置不需要额外加加强筋,因为耳板的厚度和基座实体厚度完全一致,本身就是整块材料铣削出来的一体式结构,刚性远高于焊接拼装的支座。

  特征切除阶段按加工顺序排布会更贴合实际工艺:先在顶面绘制正六边形草图,使用拉伸切除命令切出六方嵌槽,槽的边角不需要做极小的圆角,普通立铣刀加工时自然留下的刀角半径就可以满足使用,刻意追求清角反而会增加电极加工的成本。之后分别处理三处直径10的圆孔,底部正面的两个孔采用水平方向的拉伸切除,保证孔轴线和基座底平面平行,耳板顶部的孔采用竖直方向切除,孔轴线和底平面垂直,三个孔的直径统一为10,加工时只需要更换一次钻头或者同一把铣刀走插铣路径就能完成全部孔加工,减少了换刀频次。

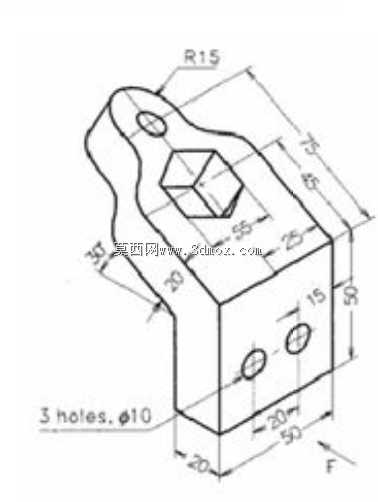

  尺寸标注的逻辑也完全围绕装配校验展开:基座总长50、端部宽度20的尺寸确定了底部安装 footprint,正面两孔的中心距20、孔边距15的尺寸用来核对基板上的预钻孔位置,耳板方向总长度75、耳板上孔位距离基座端面的尺寸25、六方槽距离侧边的定位尺寸35,这些标注全部对应装配时的干涉检查要点——比如耳板上穿装的销轴向外伸出的长度不能超过周边设备的间隙,六方槽内嵌的螺母外径不能和槽壁发生过盈,所有轮廓的公差都可以按未注公差的中等精度等级执行,因为这个支座属于承载连接类零件,没有高速相对运动的配合面,不需要过高的尺寸精度,普通铣床加工完成后去毛刺、做表面氧化处理就可以直接投入使用。在通讯户外设备的安装场景里,这类支座常用来固定天线角度调节杆,耳板的孔作为铰接点,基座锁在设备机箱外壁,六方槽内预置防松螺母,长期户外使用也不会出现螺母跟转的问题,结构简单但可靠性很强。
