带键槽双孔铰接连杆支座结构

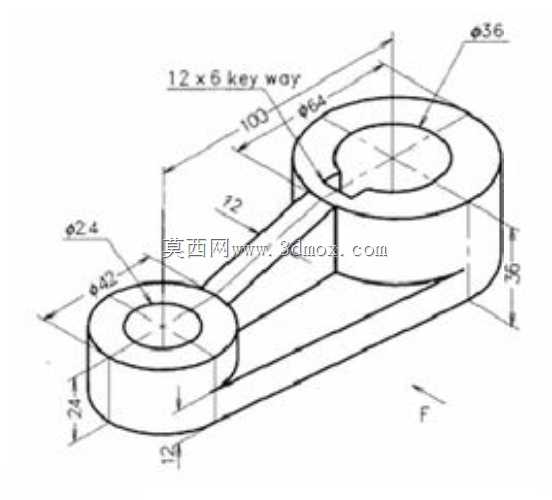

　　该类双筒铰接连杆支座在轻工输送线、小型工装夹具、手动杠杆操作机构以及通讯设备配套的可调支撑组件中十分常见，核心作用是在两个回转支点之间传递推拉载荷，同时通过大端孔内的键槽约束轴套周向转动，避免铰接部位在反复换向受力时出现打滑磨损。拿到这类零件的建模任务时，首先要核对装配边界：大端外圆直径为64，内孔直径36，筒体总高度36，内孔壁开出12×6的平键键槽，键槽沿轴向贯通整个筒壁，装配时对应传动轴上的平键嵌入槽内，既可以传递扭矩，也能防止连杆与转轴之间出现相对转动。小端外圆直径42，内孔直径24，筒体高度24，两端筒体的中心距为100，这个中心距是整个连杆机构的核心运动参数，直接决定杠杆比、行程放大系数以及两端铰接点的运动轨迹，

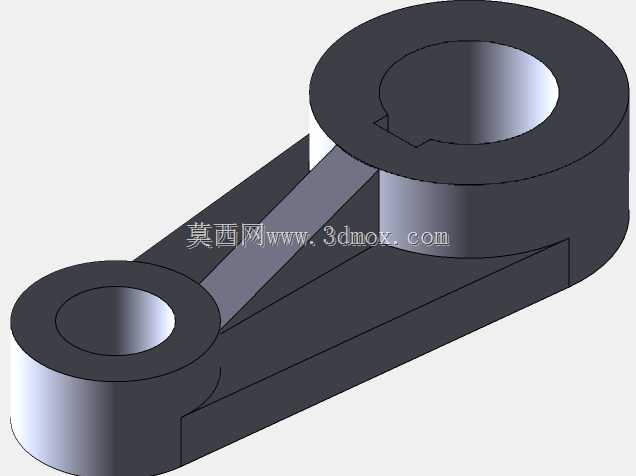

　　建模时必须优先锁定两个孔中心的相对位置，不能在后续特征编辑中出现基准偏移。连接两个筒体的臂身采用等厚12的板式结构，臂身上下表面分别和两端筒体的对应端面平滑衔接，过渡位置做了圆弧加厚处理，避免直角交接处出现应力集中；从受力逻辑来看，连杆工作时两端孔分别穿入铰接销轴，当机构做往复摆动时，臂身主要承受拉压交变载荷，大端带键槽的一侧通常作为主动摆臂的固定端，小端作为从动铰接点连接执行构件，比如压紧夹具的压头、输送线的挡停摆杆、通讯机柜的门体联动撑杆，都可以采用这类结构。建模过程中先绘制两端筒体的同心圆轮廓，拉伸生成两个高度不同的圆柱凸台，再绘制连接臂的外轮廓草图，将臂身截面和两个圆柱外圆做相切衔接，拉伸后和筒体合并为单一实体；

　　大端内孔的键槽不需要单独做复杂特征，在内孔拉伸切除的草图中直接画出键槽的矩形轮廓，和圆孔轮廓合并后一次性拉伸贯通，就能得到符合图纸要求的键槽结构。小端内孔为光滑通孔，装配时通常配套铜套或者滚动轴承，销轴穿过内孔后可以自由回转，孔口位置可以根据装配需求做小倒角，去除锐边的同时也方便压入衬套。从安装适配的角度看，大端筒体下端面和安装基准面贴合时，键槽的朝向需要和传动轴上的键位对齐，装配前要确认键槽宽度12、深度6的尺寸公差，普通手动机构可以选宽松的自由公差，若用于频繁换向的传动部位，键槽两侧面需要满足IT9级精度，保证平键配合无明显旷量。臂身厚度12在常规Q235钢材工况下，承载数百牛的交变拉压载荷完全足够，

　　如果采用铝合金材质做轻量化通讯设备支撑，可适当在臂身侧面增加加强筋，或者把臂身截面做局部加宽，抵消铝材弹性模量偏低带来的形变问题。零件底部的轮廓随臂身和小端筒体自然成型，没有额外的安装法兰，说明该零件属于运动连杆而非固定支座，工作时随摆角同步运动，外围需要预留足够的摆动空间，避免臂身运动时和周边机架、线缆发生干涉。图纸中标注的向视符号F对应臂身的正面投影方向，加工时可以直接以大端端面和内孔作为找正基准，一次装夹完成两端孔的镗削，保证两个孔的平行度误差控制在0.1mm以内，防止铰接后出现卡滞。这类结构看似简单，却覆盖了连杆类零件最典型的设计要素：不等高铰接端、键槽扭矩传递、平滑过渡臂身、明确的中心距约束，不管是做机构运动仿真验证行程，还是出工程图指导加工，都能清晰体现拉伸凸台、拉伸切除两类基础特征在实体建模中的实用逻辑，也能帮助初学者理解铰接连杆从尺寸约束到装配工况的完整设计思路。
