两米长皮带分拣输送线结构设计

　　这套两米级皮带输送线主要面向小件产品在工位之间的连续转运场景，常见于电子件装配后段、包装前段、人工检选台以及自动化分拣支线。设备的核心作用不是单纯把物料从一端搬到另一端，而是在有限占地内提供一段稳定、水平、可衔接的承载面，使工件能够以可控速度经过扫码、称重、贴标、视觉检测或人工分拣区域。线体长度按两米规划，属于车间布局中比较灵活的短距离输送单元，既可以单独嵌入工作台旁，也能够多段拼接形成更长的流转路线。

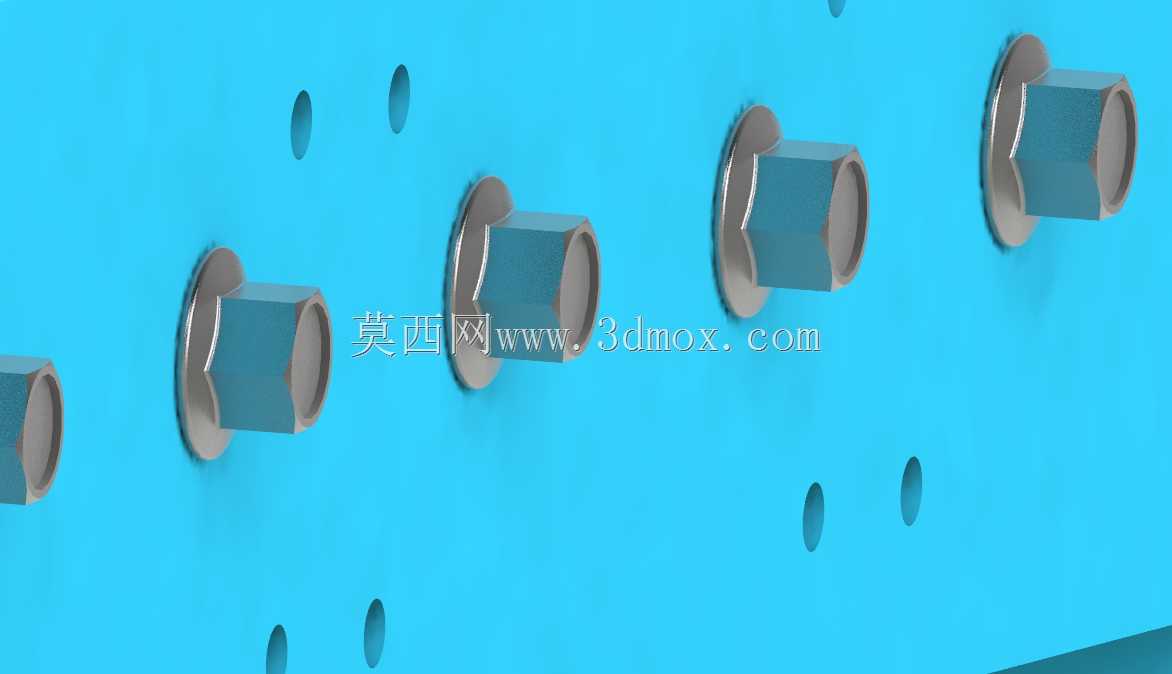

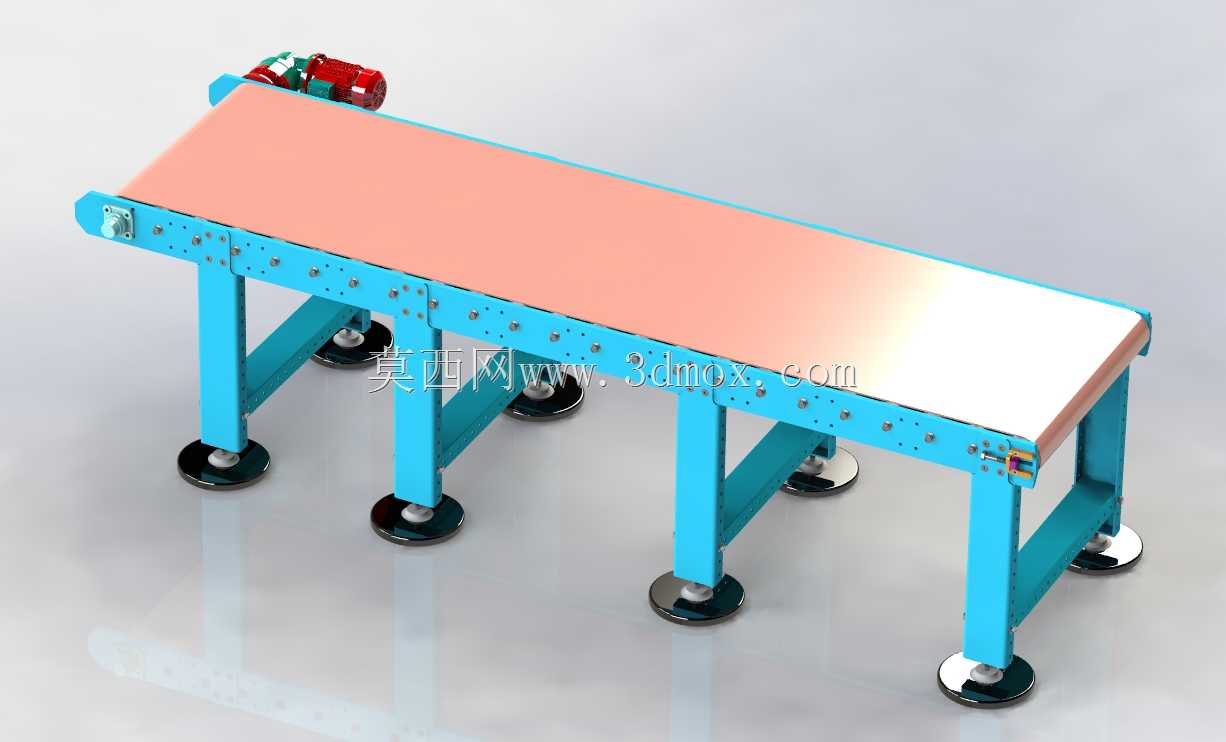

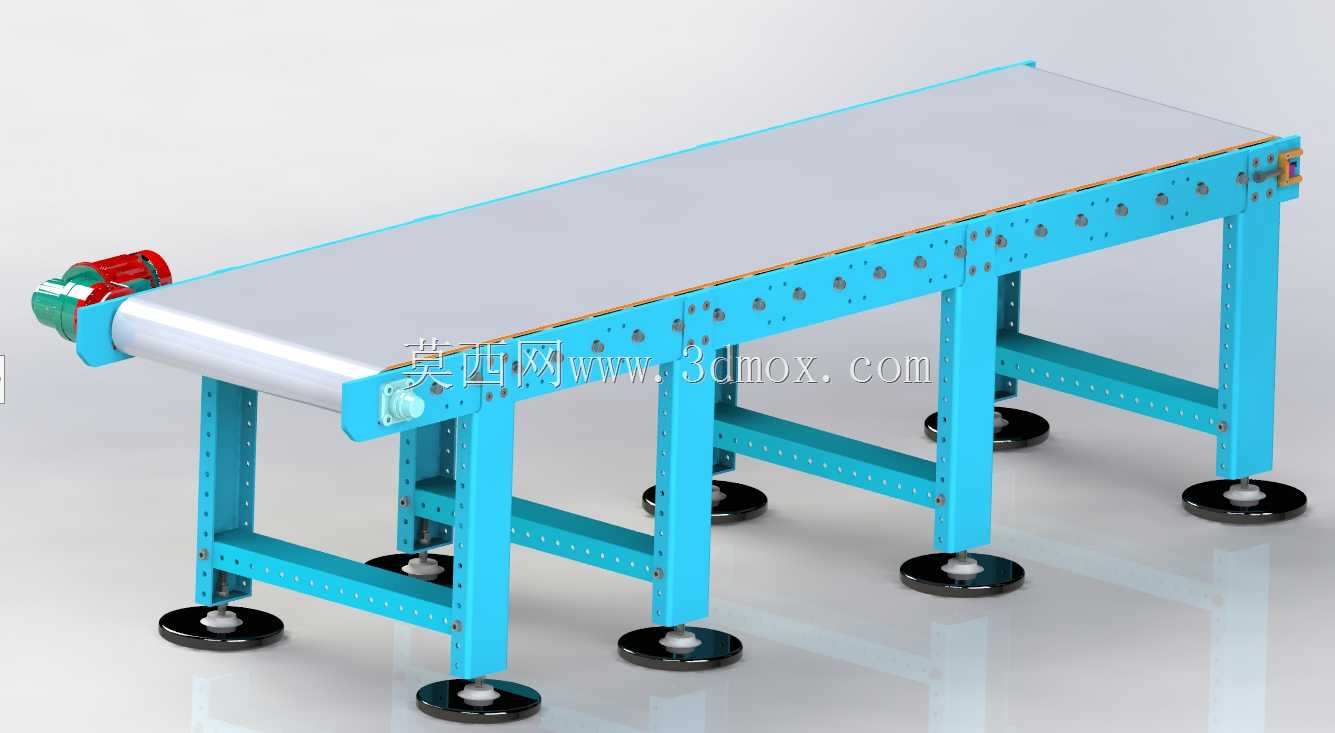

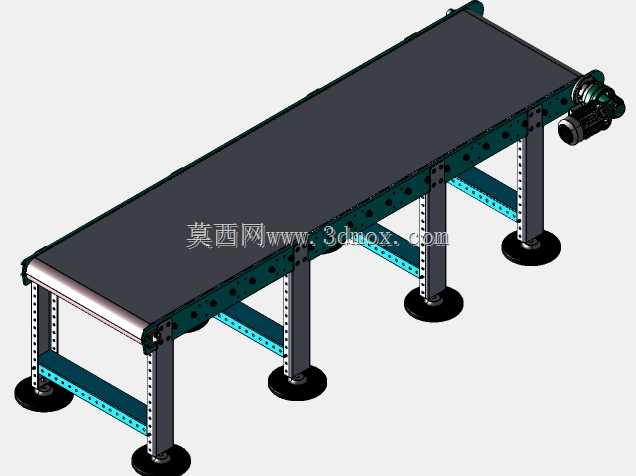

　　从结构组成看，设备包含皮带承载段、两端滚筒、蓝色型钢机架、横向连接杆、可调支撑脚杯、端部驱动组件以及立式电控箱。机架采用开孔型钢与螺栓连接方式，侧板上预留规律排布的安装孔，便于调整托板、导向件、传感器支架或侧边护栏的位置。这种孔位设计在实际改线时很有价值，不需要在型材上重新钻孔，就能根据物料宽度、检测位置或挡停机构的变化进行局部调整。机架下方设置多组横撑，既提高长方向框架的抗扭能力，也为脚杯、电机安装件和附属线槽提供固定基础。

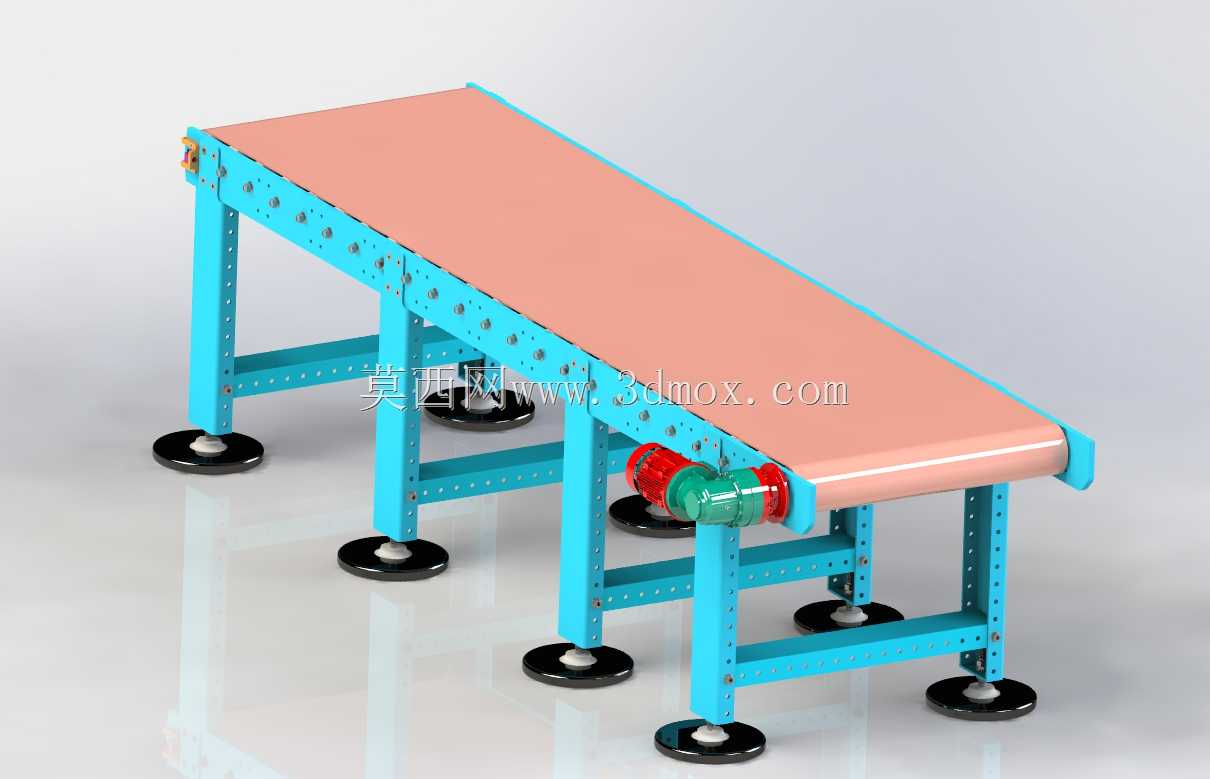

　　输送面采用平直皮带形式，适合纸箱、塑料盒、袋装小件以及外形规则的零部件通过。皮带上方保持开阔，没有设置固定护罩，目的是让操作人员能够从两侧取放物料，也方便在检选工位对异常品进行剔除。若后续用于易碎件或易偏移工件，可以在侧板孔位上加装导向栏、挡边或过渡板；若需要与前后设备衔接，则可在两端滚筒外侧补充接料板，减少小尺寸工件在交接位置卡滞的风险。

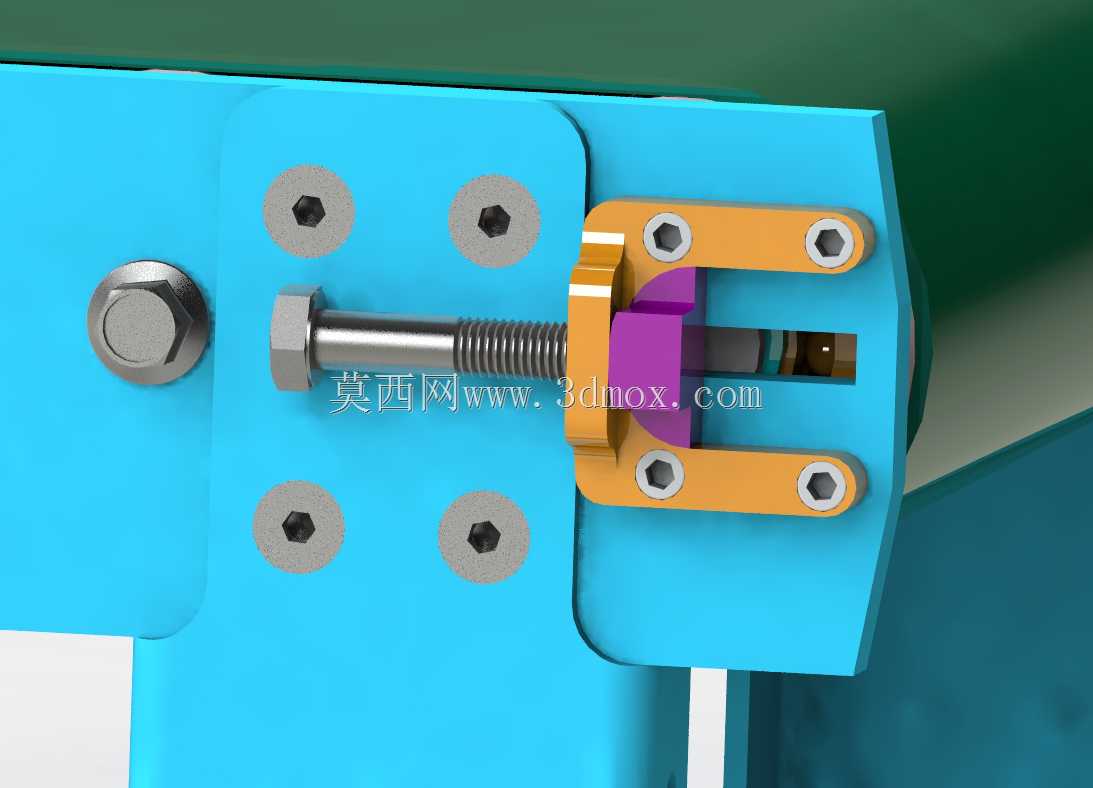

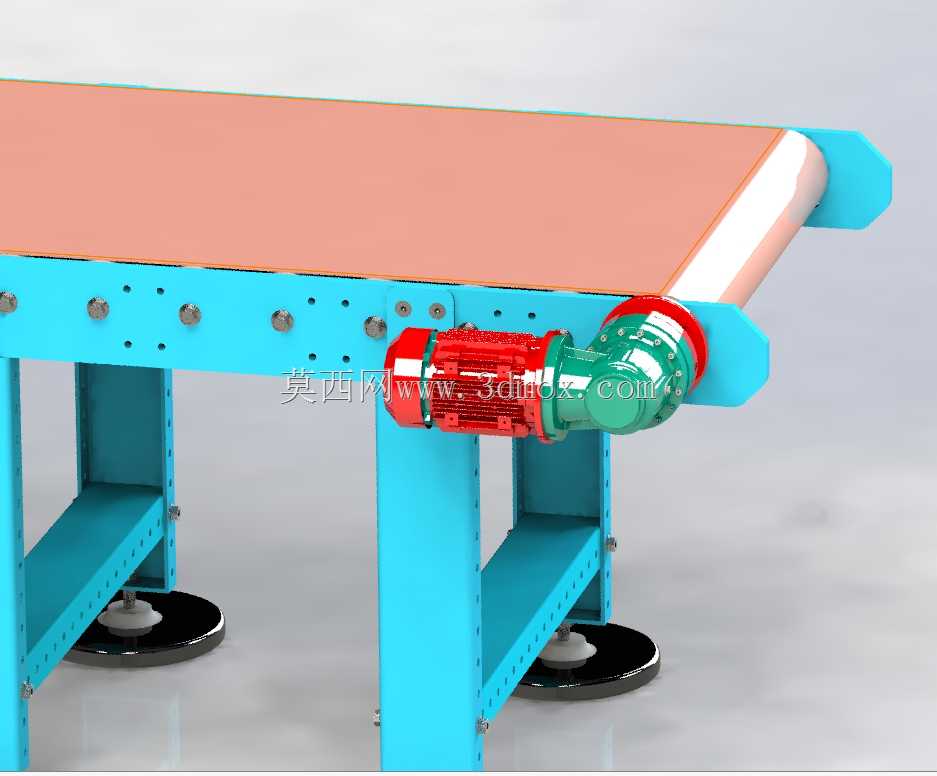

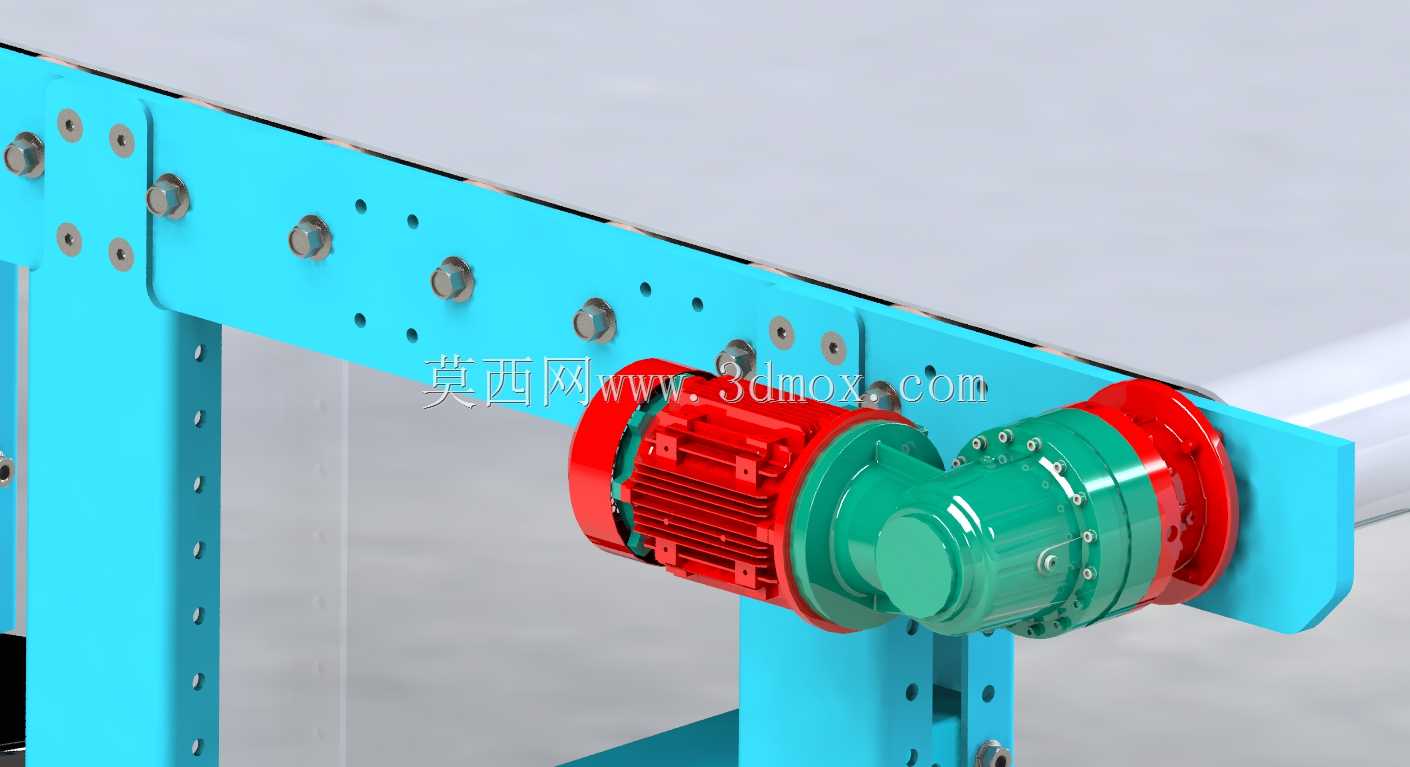

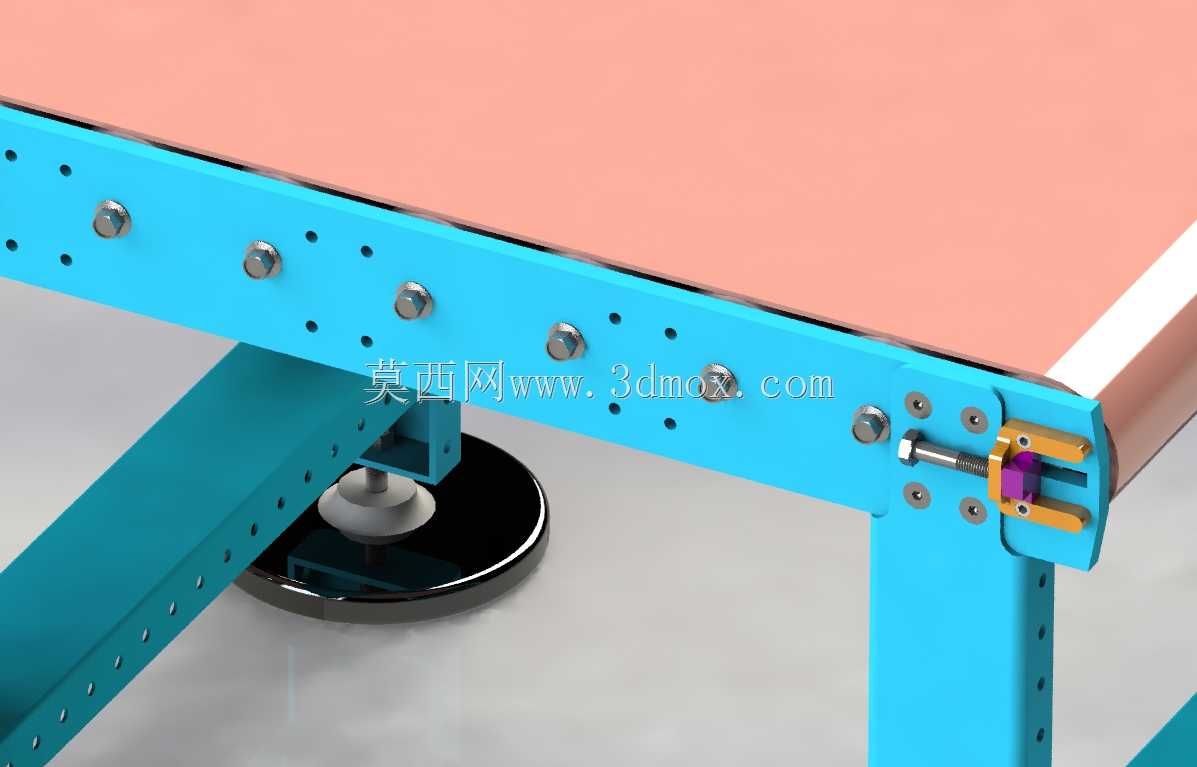

　　驱动部分布置在输送线一端，电机与减速组件通过轴端连接带动主动滚筒，从动端则承担张紧与跑偏调节功能。工程建模时需要重点保留滚筒直径、轴承座位置、张紧螺栓行程以及电机外伸轮廓，因为这些尺寸直接决定设备端部的安装边界。线体端部不仅要留出皮带包角空间，还要考虑维护时拆换滚筒、调整张紧和清理皮带下方杂物的操作距离。若把该设备紧贴墙壁或其他机台布置，驱动侧应预留检修空间，避免后期维护时必须整体移线。

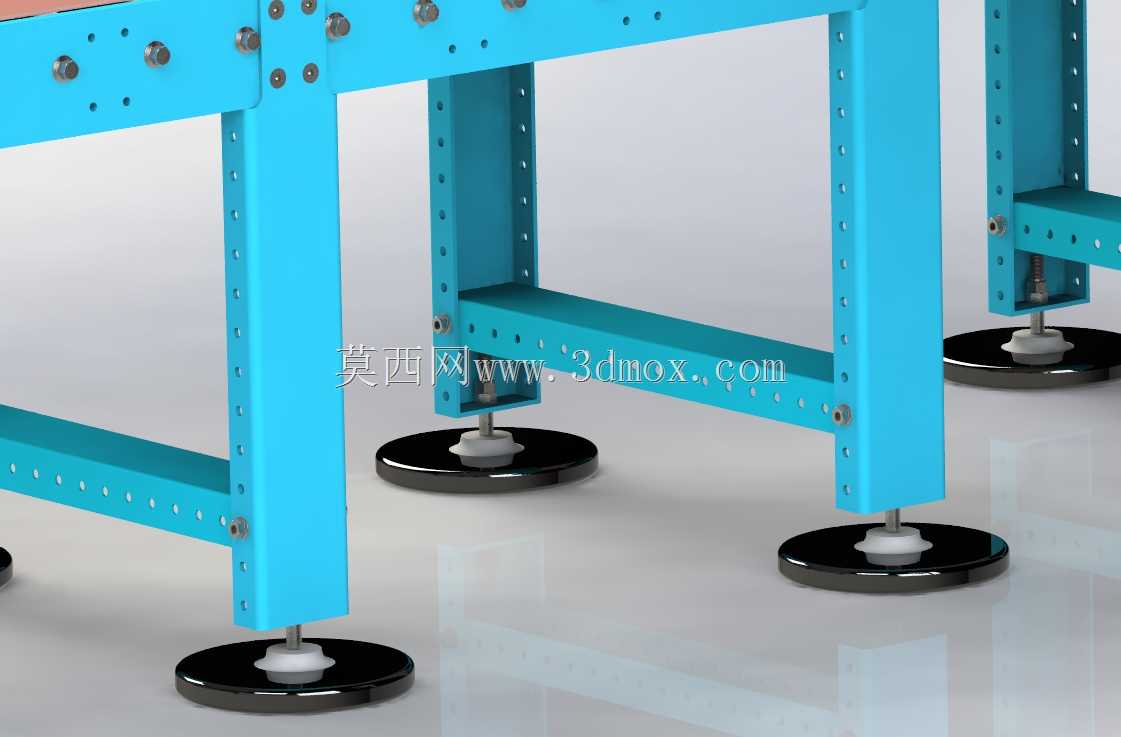

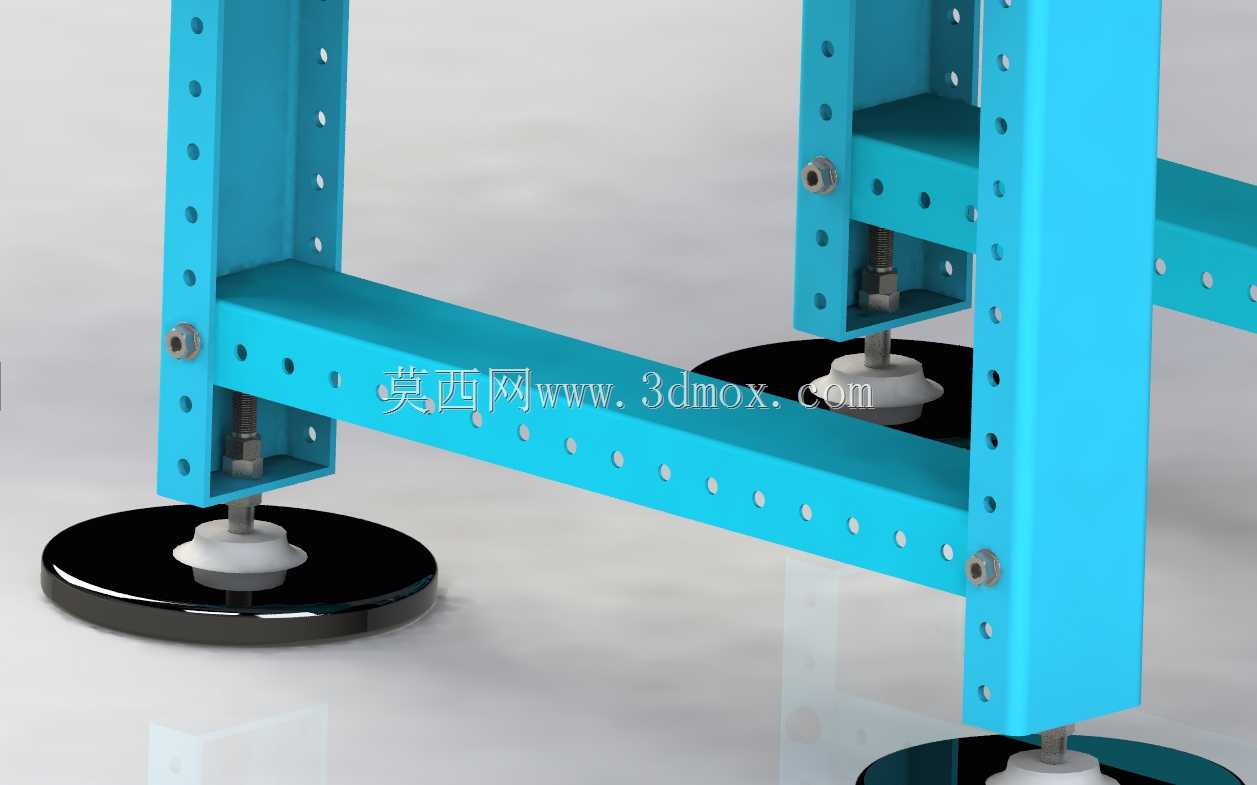

　　支撑结构采用四根以上独立支腿，底部配置圆盘式可调脚杯。脚杯的作用有两点：一是补偿车间地面不平，使输送面在安装后保持水平；二是通过螺纹调节线体高度，使其与工作台、包装机入口或其他输送段齐平。圆盘底座接触面积较大，适合在普通环氧地面或水泥地面上使用。对于振动较明显的在线称重场景，则需要进一步校核脚杯刚度，并考虑增加锁紧螺母或防松垫，防止设备运行后高度发生漂移。

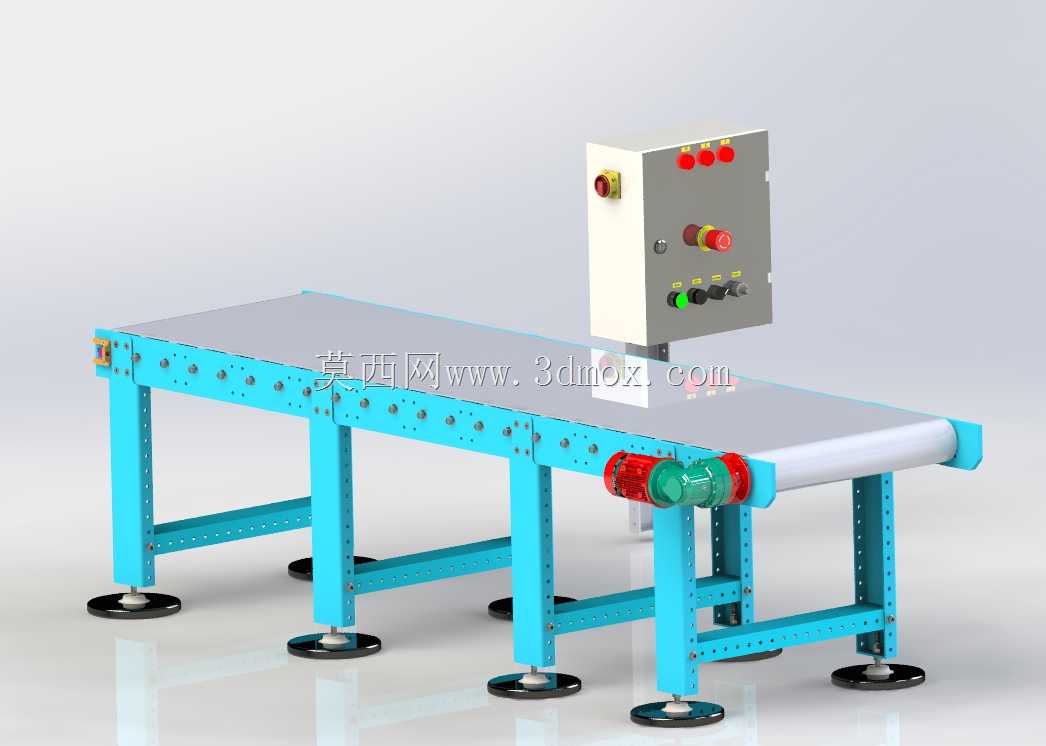

　　立式电控箱安装在输送线中部靠一侧，箱面布置急停按钮、启动停止按钮、指示灯以及调节元件。这种布置方式让操作人员在分拣区域内能够快速触及急停，也便于观察运行状态。电控箱没有采用远离线体的独立柜形式，而是随线集成，适合短距离独立设备使用。箱体通过支架固定在机架上方，建模时应注意箱门开启范围、按钮操作高度以及线缆从箱体到驱动电机的走向。线槽若沿机架内侧布置，可以减少外露管线，但要避开皮带回程区域和张紧调节件。

　　在外形尺寸与安装边界方面，两米长度决定了该线体适合直线布置，宽度方向除了皮带有效承载面，还需计入两侧机架、驱动组件外伸和电控箱占位。设备落地后，脚杯底盘形成实际支撑点，布置时应保证这些支撑点落在坚实地面上，不能让底盘悬空在电缆沟或格栅边缘。电控箱侧向突出，是整线宽度方向的重要边界，若多台输送线并排摆放，应在箱体一侧留出维护和操作通道。设备高度方向则包含脚杯调节量、机架高度、皮带面高度以及电控箱顶部元件，厂房净高较低或线上方有横梁、风管时，需要核对箱体与上部障碍物的距离。

　　设计思路上，该结构偏向通用化和可改造性。蓝色型钢机架承担主要载荷，标准孔位降低二次装配难度；平直皮带保证物料通过性；端部驱动使结构简单、维护点集中；独立电控箱提升操作安全性。对于结构设计人员来说，三维模型不仅要表达外观，还应体现螺栓连接、孔位间距、滚筒装配、脚杯调节、电机轮廓和电控箱操作空间。设备选型时，则应结合物料重量、单件尺寸、输送速度、启停频率和现场衔接高度判断是否需要增加护栏、挡停器、定位传感器或变频控制。整体来看，这是一套面向车间内部短距离流转与分拣作业的实用型输送线结构，建模细节完整，适合作为自动化物流线、包装线和检选工位的基础单元进行深化设计。
