渐开线直齿圆柱排挡传动齿轮

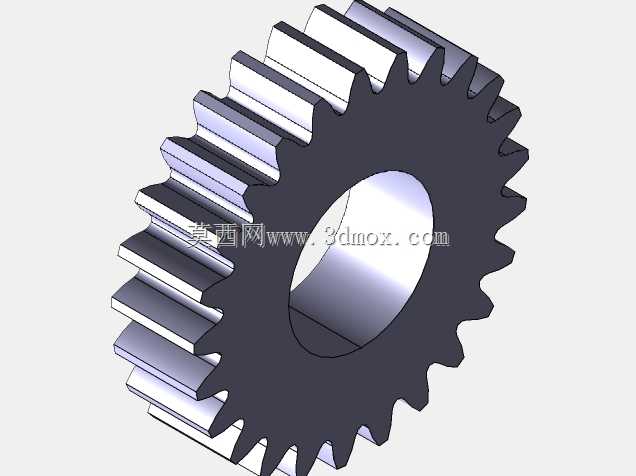

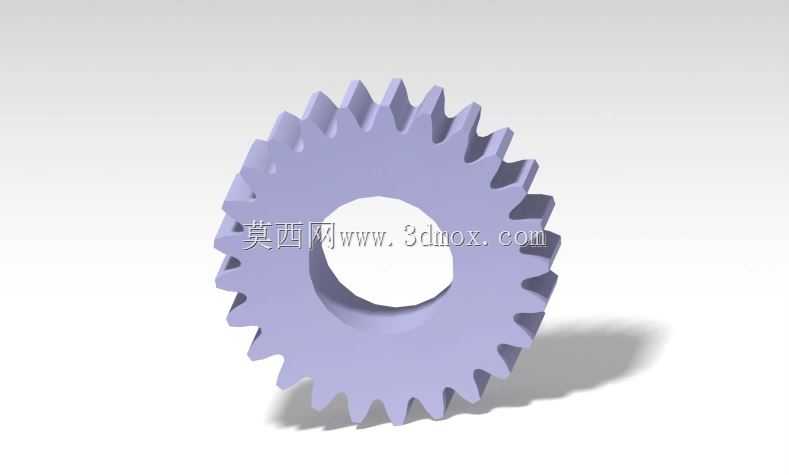

　　这款直齿圆柱齿轮的三维结构，围绕中小载荷换挡传动场景完成齿形与基体的一体化建模，齿部采用标准渐开线廓形，沿轴向全程保持等截面齿廓，没有斜齿的螺旋角偏移，啮合过程中齿面接触线平行于齿轮轴线，瞬时传动比恒定，在变速箱排挡、小型设备换挡机构、轻工机械传动组里都能适配。从实际装机的边界条件来看，齿轮中心开设的异形轴孔并非普通圆孔，孔壁预留了与换挡轴扁位匹配的卡位轮廓，装配时轴体插入后周向无法相对转动，扭矩可以直接通过孔型配合传递，省去额外平键的装配空间，特别适合轴向尺寸紧凑的手持设备、小型通讯终端的挡位调节结构。齿圈部分的齿顶圆、齿根圆与分度圆按统一模数设定，齿顶做了微小倒角处理，避免啮合切入时齿顶棱边与配对齿面发生刚性刮擦；

　　齿根处保留自然过渡圆角，降低齿根弯曲应力集中，反复正反转切换挡位时，齿根位置不容易萌生疲劳裂纹。齿轮的轴向厚度结合齿宽系数取值，齿宽略大于配对啮合齿轮的齿宽，即便装配时存在少量轴向窜动，两轮齿也不会出现局部脱开、接触宽度骤减的问题。建模过程中先绘制分度圆、基圆、齿顶圆、齿根圆的基准草图，通过渐开线方程生成单侧齿廓，镜像得到单个齿槽的完整轮廓，阵列后形成全部轮齿，再拉伸生成齿坯基体，最后切除中心异形轴孔，所有特征参数关联，修改模数、齿数或者轴孔扁位尺寸时，整个齿轮模型可以同步再生，不用重复绘制齿形。在排挡机构的实际运行里，这个齿轮承担挡位切换时的运动传递与位置锁定功能：操作者拨动换挡件，齿轮随轴转动指定角度，

　　轮齿与配对齿条或齿轮啮合后，将转动转化为对应的挡位位移，到位后齿面的啮合阻力可以保持挡位位置，不会受轻微振动自行脱挡。不同于重载变速箱里的厚齿宽齿轮，这款齿轮的基体做了轻量化收窄，轮毂部分和齿圈之间没有多余的减重腹板开孔，整体刚性足够承受换挡时的瞬时冲击，同时零件重量更低，手动拨动换挡的操作手感更轻快。安装边界上，齿轮两端面预留了与轴用挡圈配合的限位空间，轴孔装入换挡轴后，两侧挡圈卡在轴的环槽内，限制齿轮的轴向窜动量，径向方向齿顶圆与壳体内壁之间保留均匀的运转间隙，避免转动时齿顶刮蹭壳体。齿面的建模精度还原了渐开线的连续曲率，没有用多段直线近似齿廓，后续导入工程图模块可以直接导出齿形参数，用于线切割加工齿形或者注塑模具的型腔加工，小批量生产时既可以采用机加工切削成型，也可以直接用三维模型开模做塑料齿轮，适配不同载荷等级的排挡结构需求。
