忠诚僚机协同无人作战飞行器结构设计

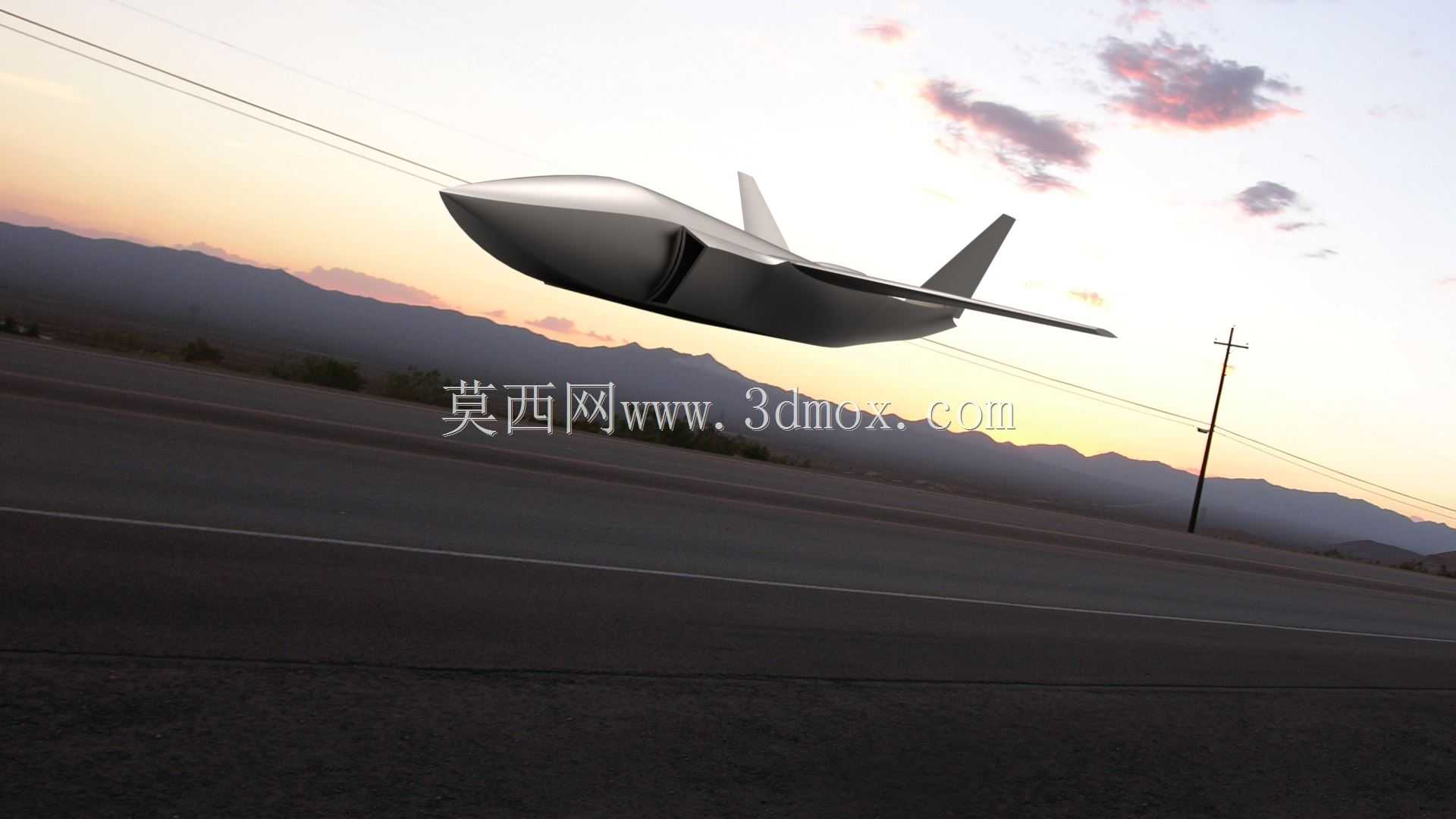

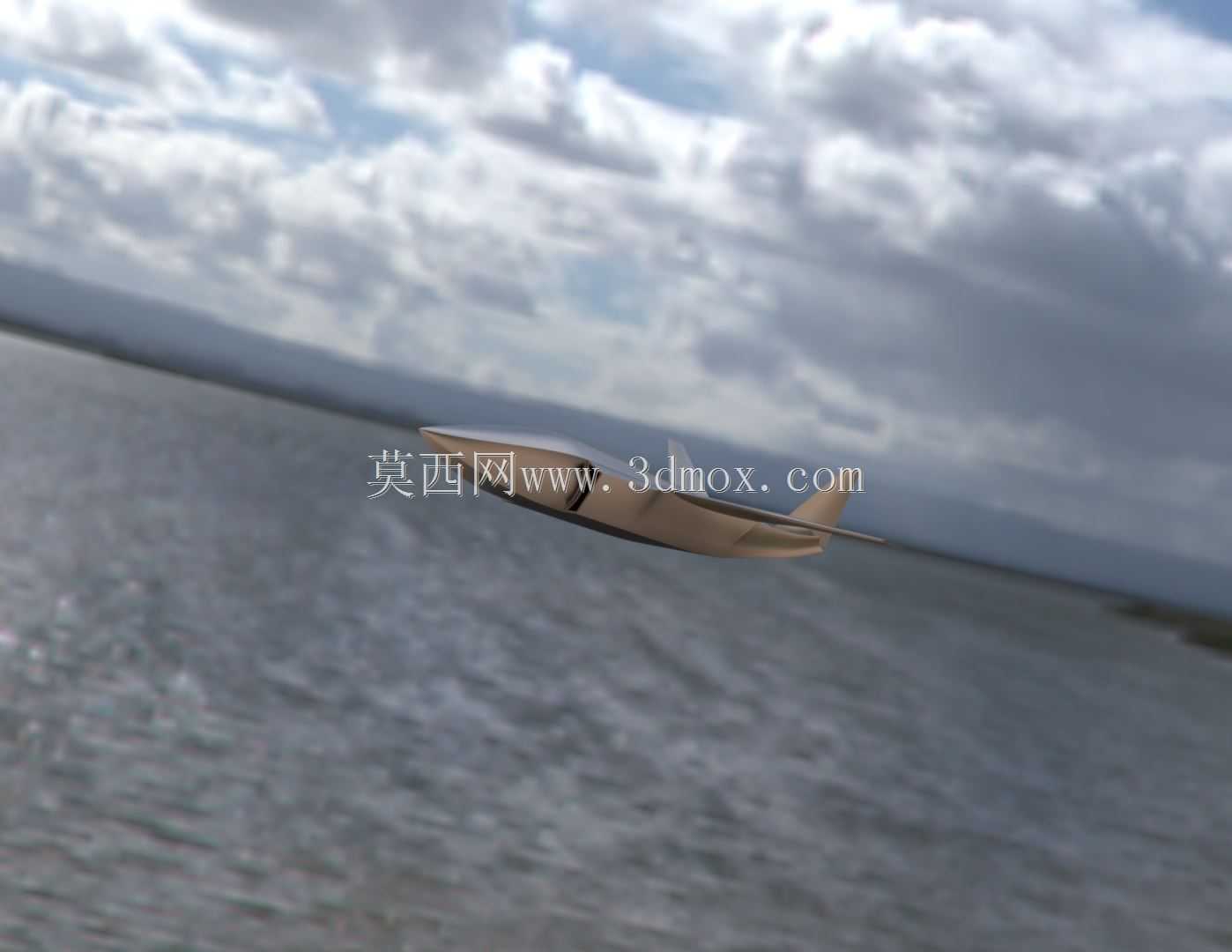

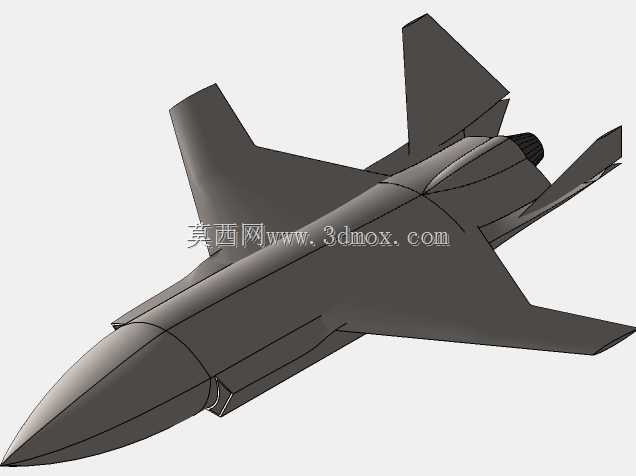

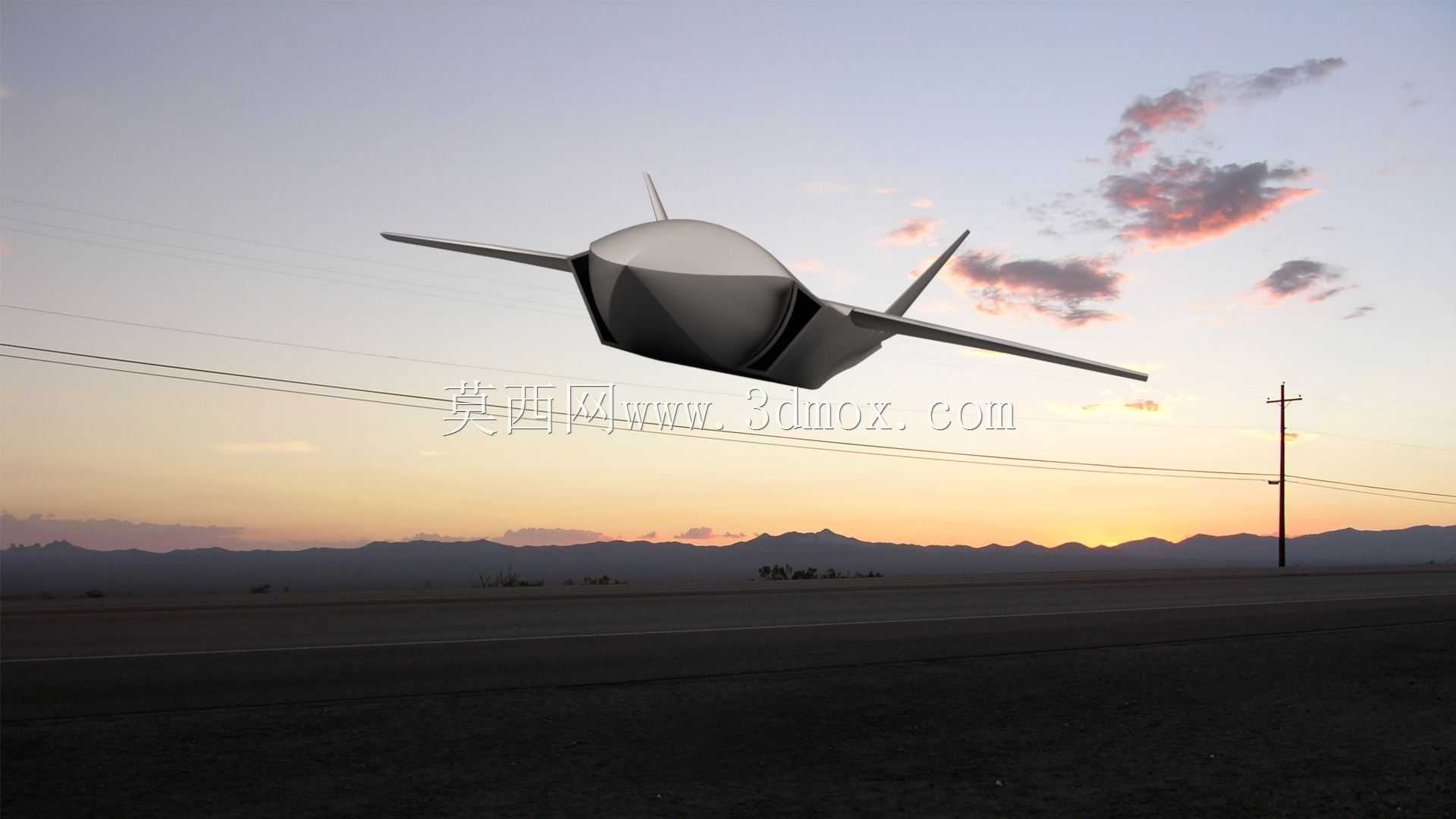

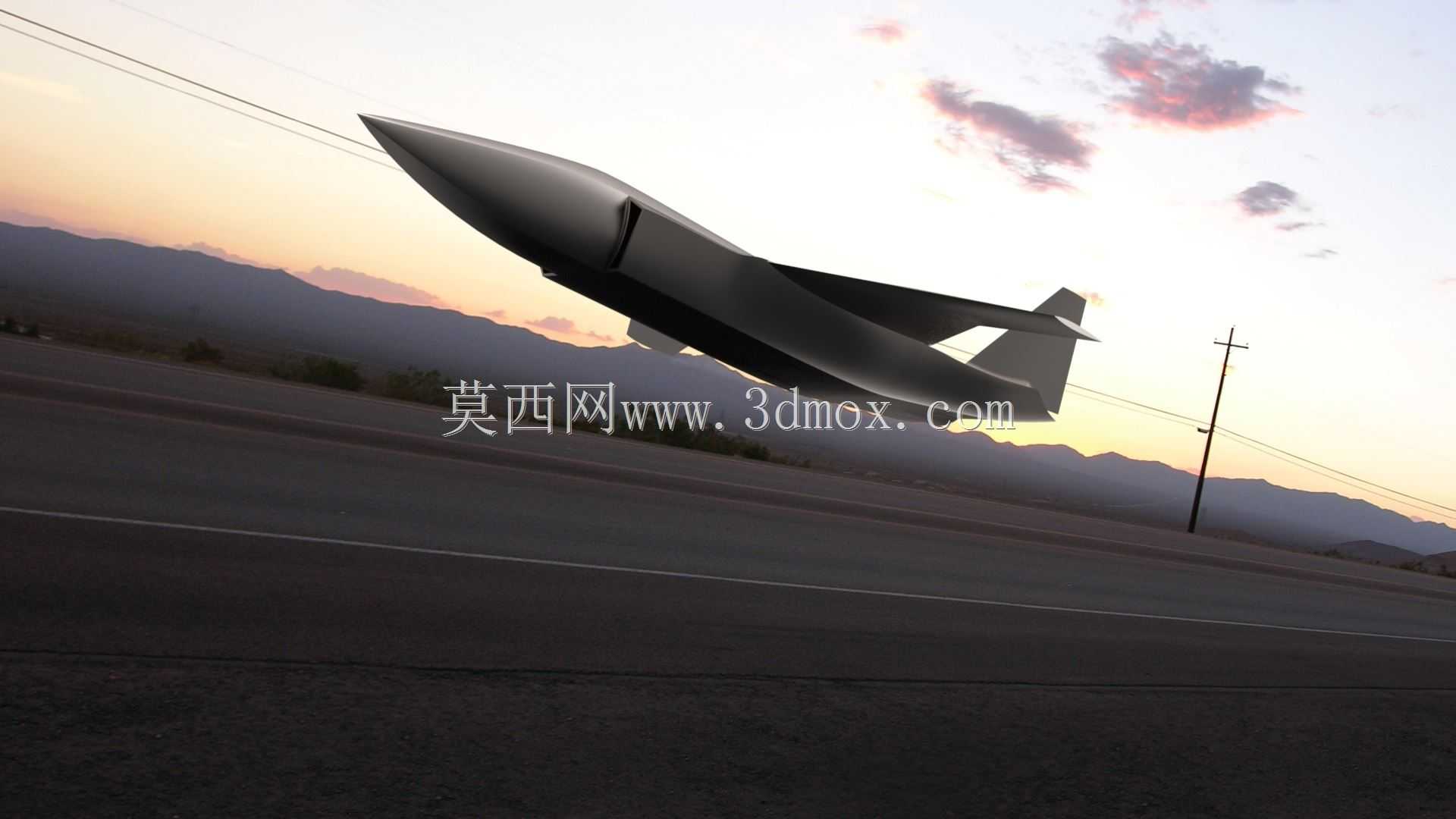

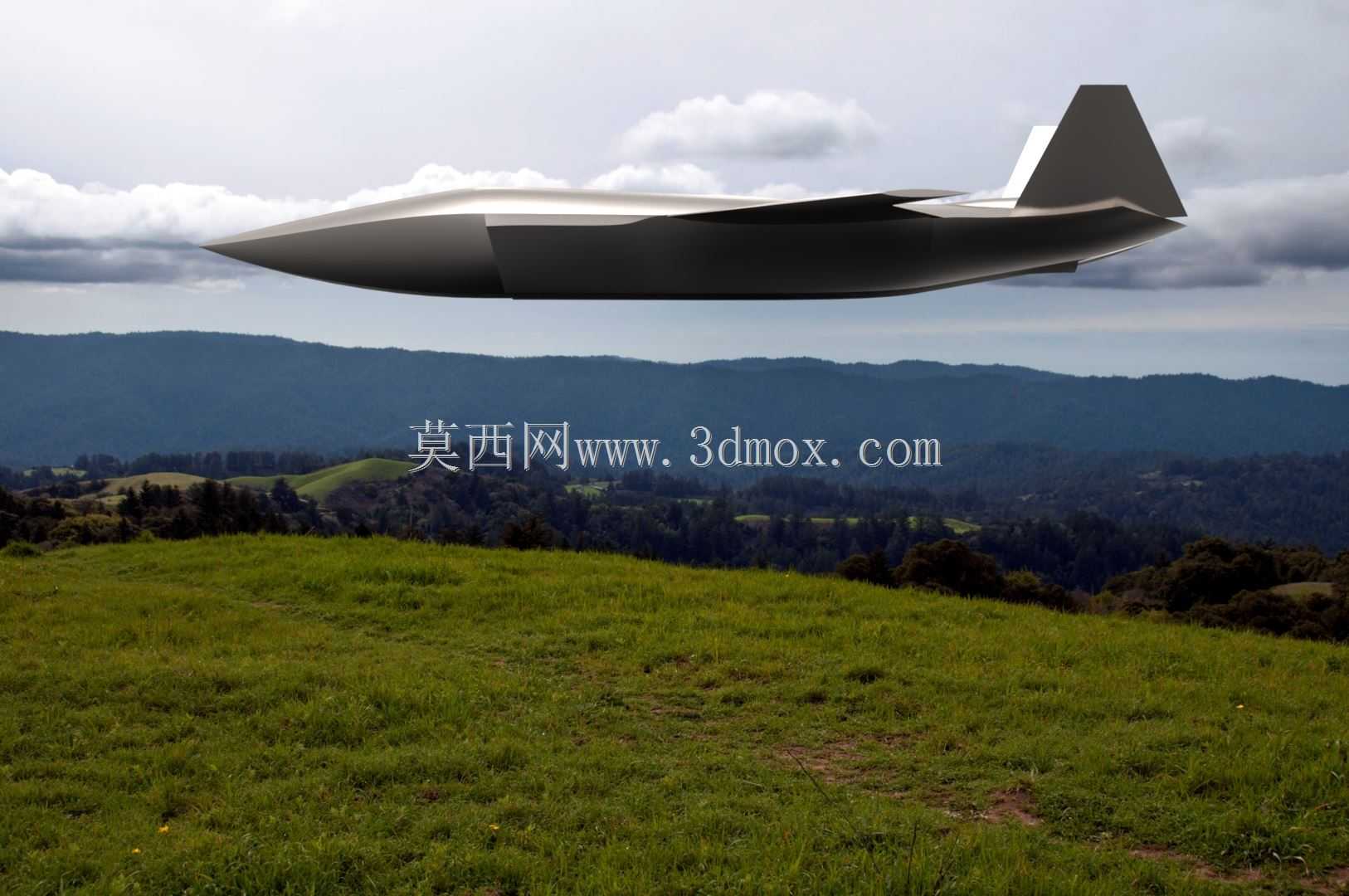

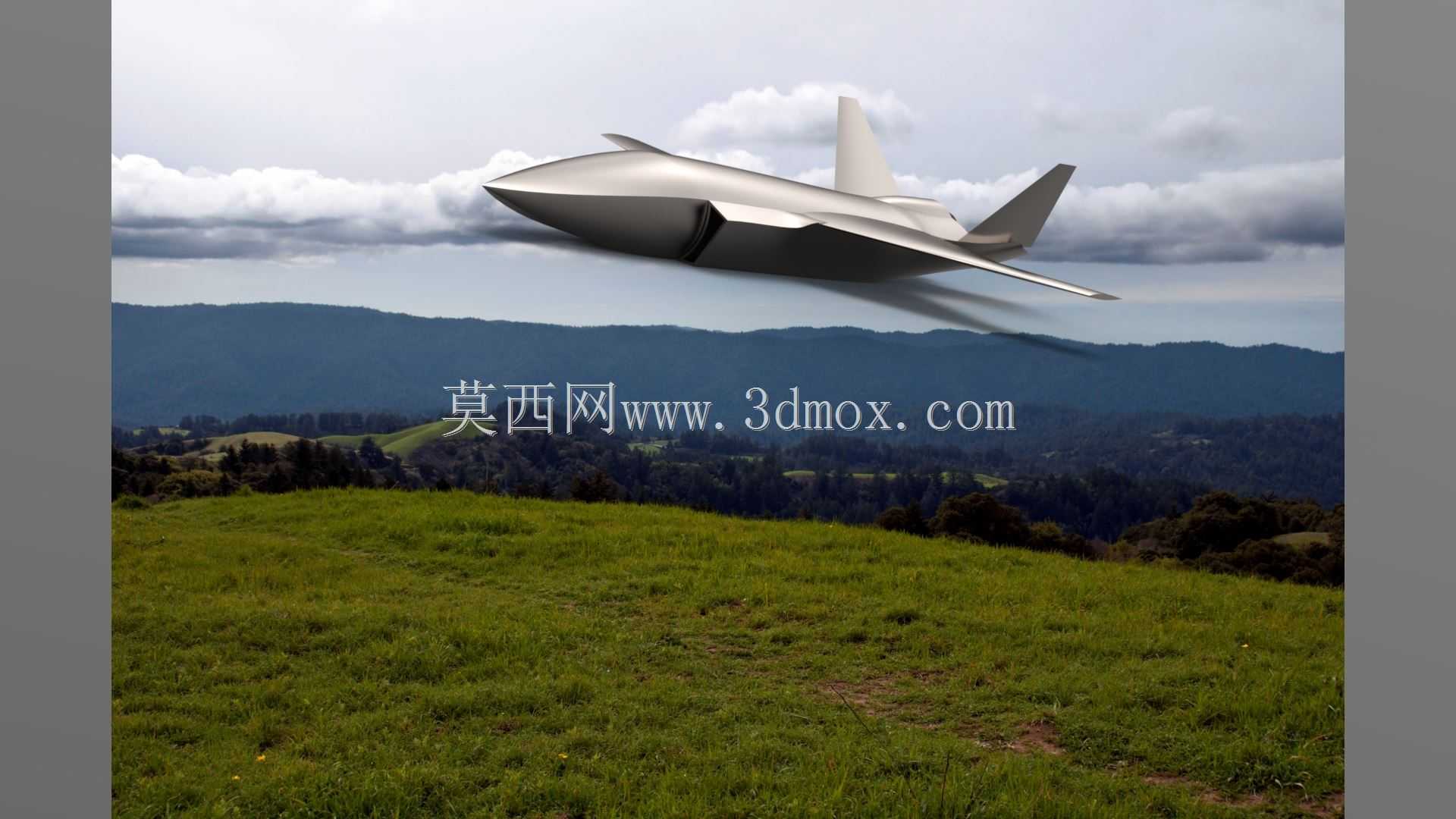

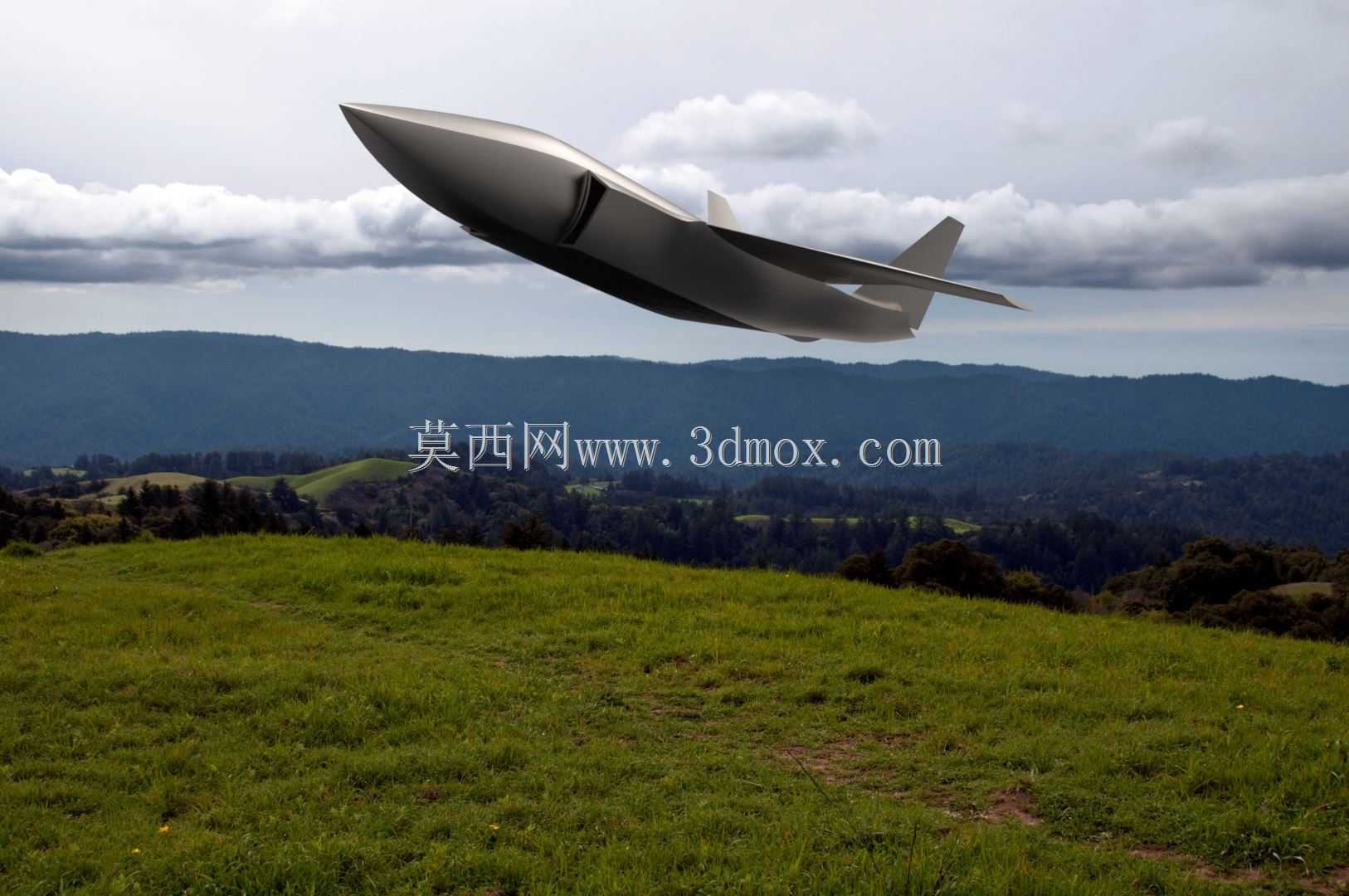

　　该套三维结构围绕有人长机伴飞的忠诚僚机使用需求展开，整机采用无平尾融合飞翼布局，机身与机翼一体化顺滑过渡，取消传统外露平尾与垂尾组合，仅在机身后段设置两片外倾小垂尾，既降低侧向雷达反射截面积，也兼顾高速飞行段航向稳定裕度。机头采用尖锐棱边菱形截面，沿机身两侧拉出连续平行棱线，将入射雷达波集中偏转到非威胁方向，进气道布置于机身背部，避免地面雷达与前向威胁直接照射发动机压气机叶片，进气口做埋入式隐身修形，唇口带有锯齿结构，尾喷口采用扁平二元修形，与后机身尾撑平滑融合，可加速高温排气与外界冷空气掺混，降低红外辐射特征。

　　从实际任务场景出发，这类飞行器主要承担前沿态势感知、目标诱骗、电子压制与协同打击任务，可跟随有人战斗机编队出动，前出高威胁空域执行侦察，把探测数据回传长机，也可挂载小型制导弹药对防空节点实施先行打击，消耗对方防空火力，降低有人机暴露风险。设计过程中优先控制整机外廓边界，翼展适配常规机场跑道滑行与停机位调度，机身长度控制在伴飞编队安全间距范围内，起落架采用前三点式布局，前起落架布置于机头下方舱段内，主起落架收纳于机身中部两侧舱室，所有起落架舱门、设备维护口盖均做菱形锯齿修形，关闭后与机身表面齐平，避免出现台阶与缝隙引发的强散射源。

　　结构分区上，机头段预留雷达与光电传感器安装空间，航电舱布置于机身中部靠前位置，燃油舱占据机翼内段与机身中央大部分容积，动力舱段后置，围绕发动机轴线布置防火隔框与安装支座，尾喷管区域预留隔热层安装厚度。机翼采用大后掠角设计，翼型相对厚度较小，适配高亚音速巡航工况，翼身融合处内部空间充足，可铺设整体油箱并布置挂点接口，机翼后缘设置分裂式阻力舵，替代传统副翼与升降舵组合，通过左右舵面差动完成滚转与偏航控制，对称偏转时充当减速板，简化操纵面数量同时减少缝隙泄漏。

　　建模阶段整机外形严格遵循平行原则，所有边缘棱线对齐少数几个固定角度，曲面连续性达到G2以上，避免表面曲率突变造成雷达波漫反射。内部骨架采用半硬壳式布局，纵向布置多根加强桁条，横向设置隔框分担起落架、发动机与燃油载荷，机身蒙皮采用复合材料铺层设计思路，在隐身涂层覆盖区域预留均匀厚度公差。安装边界方面，前起落架收放轨迹需完全收纳于机头舱内，不与航电设备产生干涉，主起落架支柱收放时绕转轴转动，机轮贴合机身内部预设凹槽，发动机安装节预留减振衬套安装位置，背部进气道内部S形弯道完全遮挡发动机端面，同时保证进气道截面积沿程变化平缓，避免气流分离造成总压损失过大。尾段两个外倾垂尾采用后掠设计，根部与后机身融合过渡，舵面转轴内置，作动器收纳于垂尾根部舱室内，外露部分仅保留薄型舵面，进一步缩减信号特征。整机设计兼顾隐身性能、巡航航程与编队协同使用需求，结构分区清晰，各系统安装边界明确，可直接用于飞行器总体方案演示、结构布置参考与作战概念验证场景。
