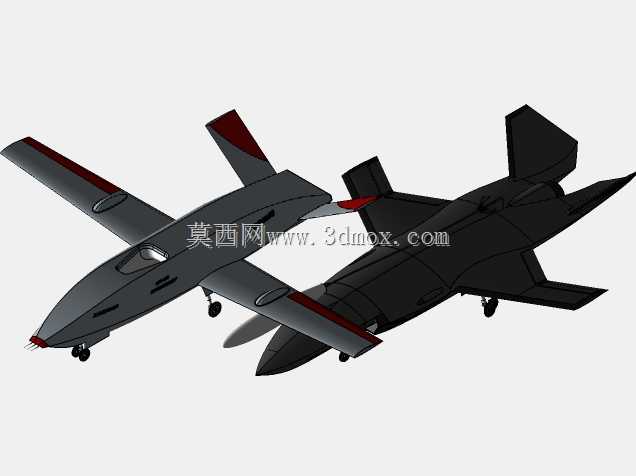

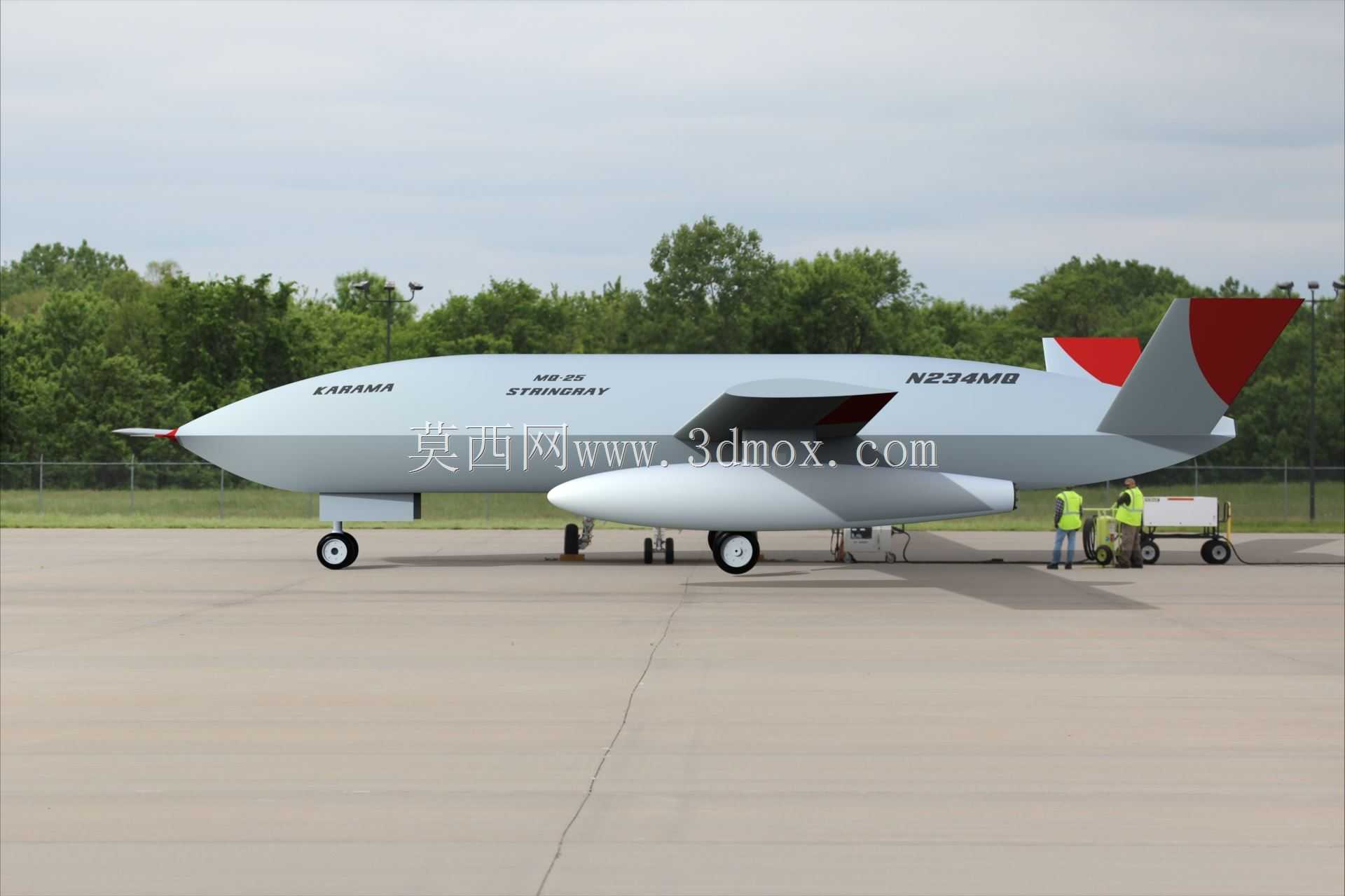

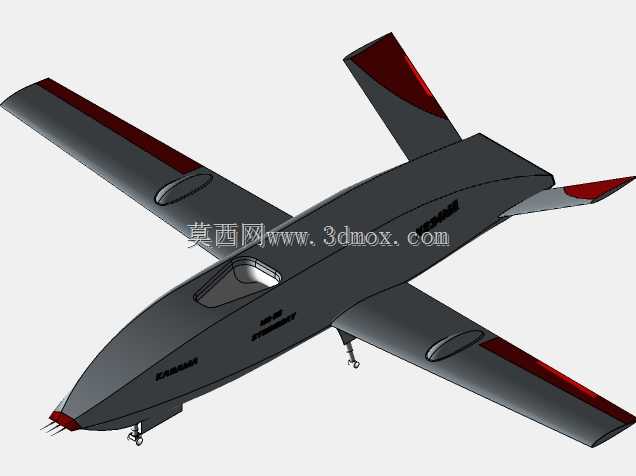

波音MQ25黄貂鱼舰载无人加油机结构设计

　　该无人加油机的结构设计围绕舰载作业场景展开，核心服务于航母舰载机编队的空中加油任务，可有效延伸舰载战斗机的作战半径，减少有人加油机在高威胁空域的出动风险，适配航母甲板有限的停放与调度空间，满足舰上起降的严苛结构强度要求。设计过程中对机翼结构做了针对性调整，优化了翼面的翼型曲率与折叠机构预留空间，适配航母机库的高度限制与甲板停放的密度要求，翼展控制在1200毫米量级，机身整体长度约850毫米，可在常规桌面级3D打印设备上完成分件制作，无需超大尺寸成型设备。翼展与机身长度的比例经过多轮迭代，兼顾低速起降时的升力特性与巡航阶段的减阻需求，机身截面采用类翼身融合的过渡设计，减少雷达反射截面积的同时，优化了机身内部的燃油存储舱室布局，

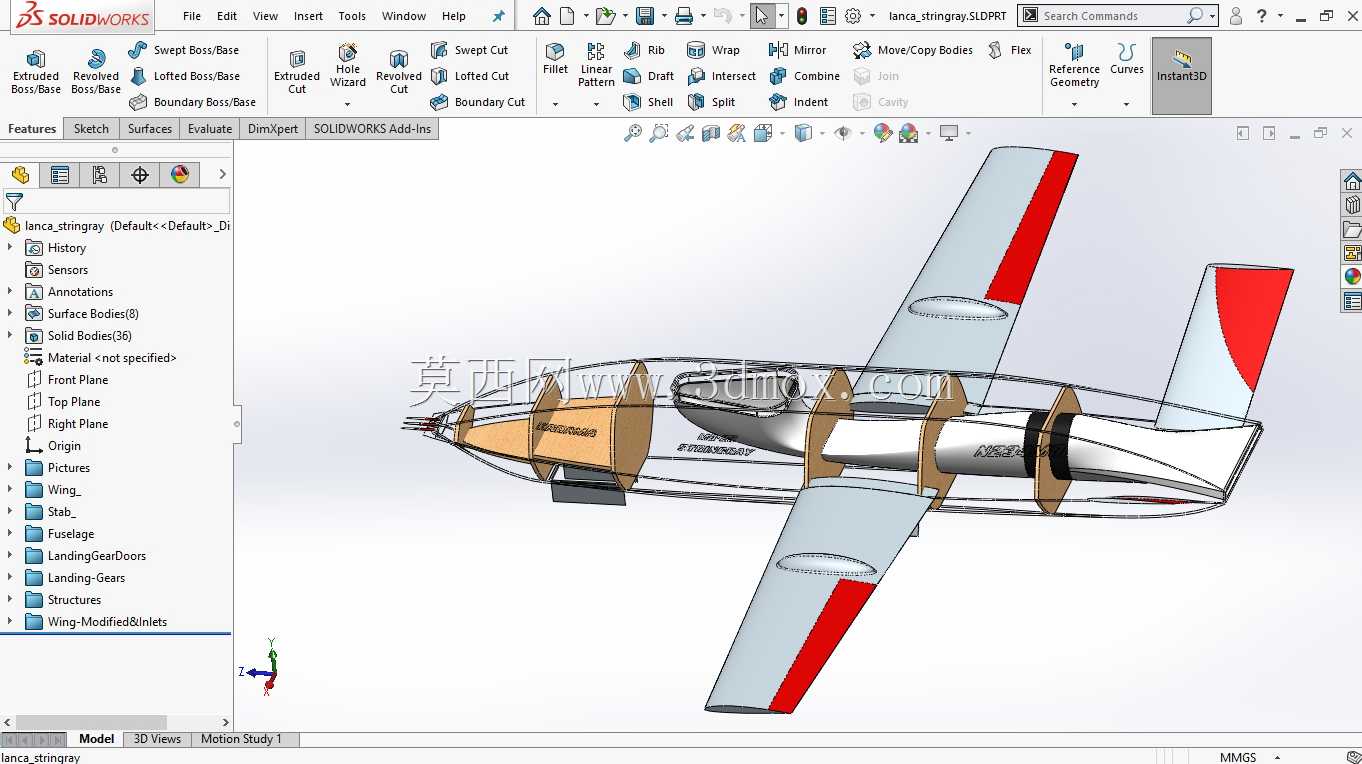

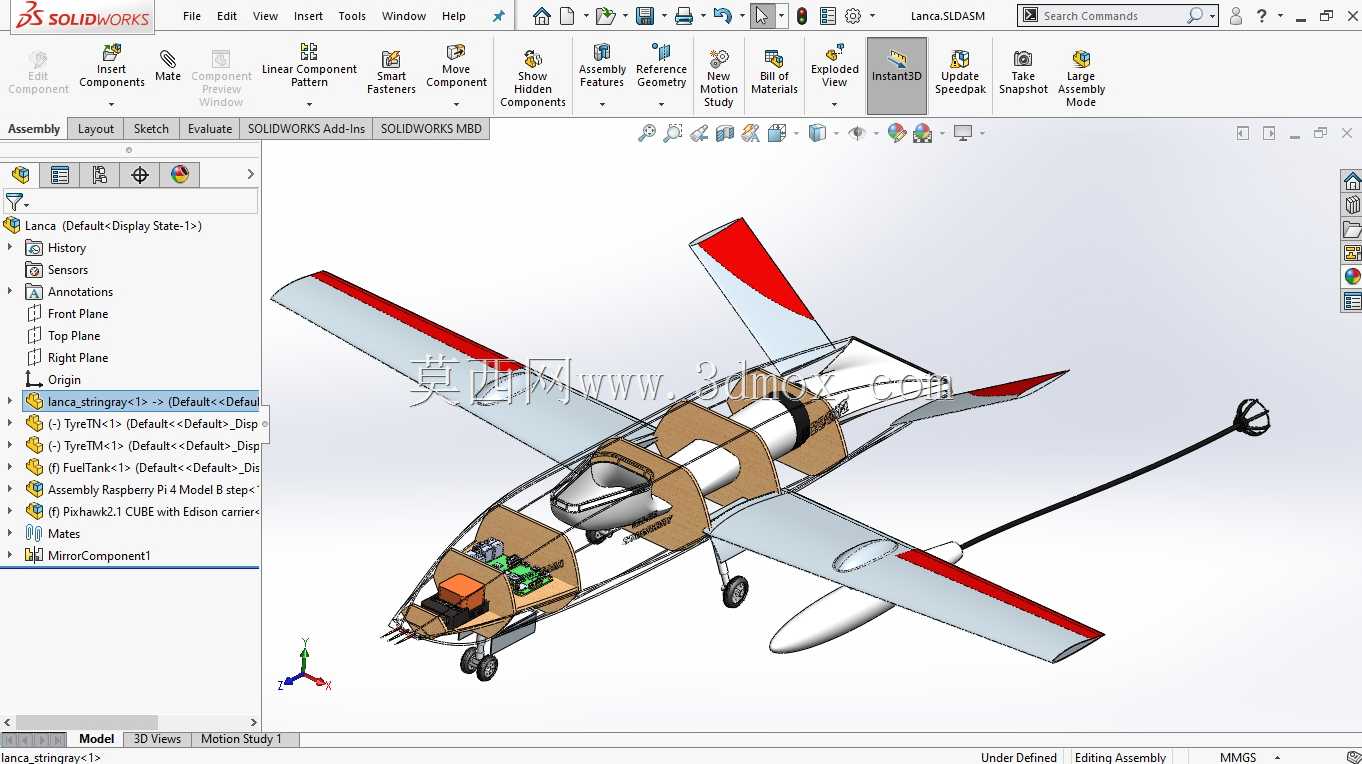

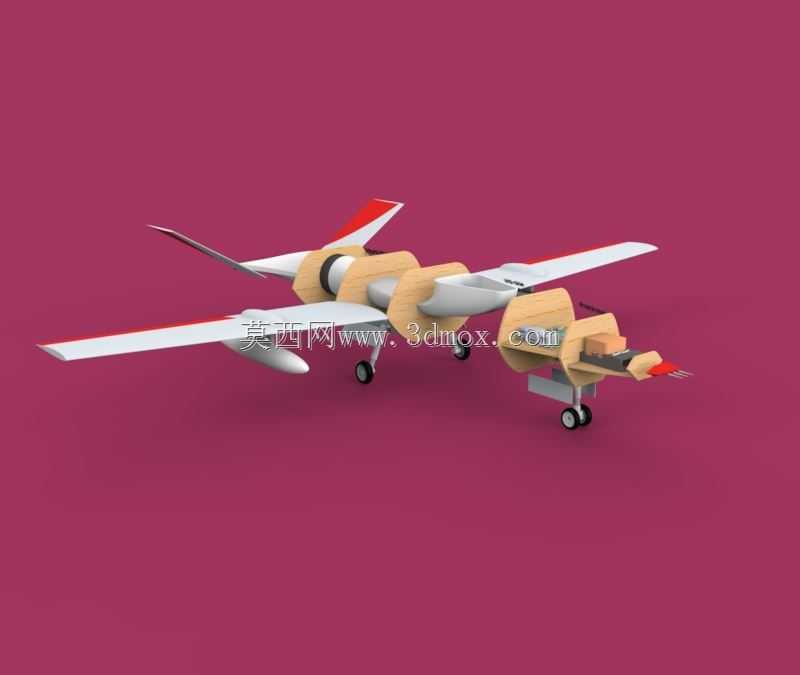

　　可在有限机身容积内最大化携带燃油载荷。起落架部分采用重新设计的缓冲支柱结构，主起落架采用双轮布局，前起落架适配弹射起飞的牵引结构，可承受舰载起降过程中的较大冲击载荷，起落架的收放机构预留了足够的安装空间，收放路径与机身内部的燃油管路、航电设备舱无干涉，收放作动筒的安装点位经过受力校核，可承受起降过程中的垂直载荷与侧向载荷。机身内部结构做了模块化分舱设计，从前到后依次为航电设备舱、动力舱、燃油存储舱、尾翼控制作动舱，各舱室之间设置结构加强框，提升机身整体的抗扭刚度，避免飞行过程中出现结构形变影响操控精度。动力系统适配70mm口径EDF动力单元，搭配2300kv规格的电机，动力安装座设置了减震结构，

　　减少电机运转过程中的振动传递到机身结构，避免影响飞控传感器的工作精度，供电系统适配70A规格电调与4s锂电池，电池舱设置在机身重心附近，方便调整整机重心位置，满足不同飞行状态下的配平需求。尾翼采用V型尾翼布局，减少尾翼结构的雷达反射特征，同时优化尾翼的操纵效率，尾翼的作动舵面设置了足够的偏转角度余量，可满足低速着舰阶段的精准操控需求，舵面的铰链结构采用轻量化设计，减少不必要的结构重量。机身表面的口盖预留了维护开口，方便后续对内部设备进行调试与更换，口盖的快拆结构经过优化，可在不借助复杂工具的情况下完成开启与闭合，适配外场快速维护的需求。机翼的翼梁采用一体化设计，从左侧翼尖贯穿到右侧翼尖，提升机翼整体的抗弯强度，

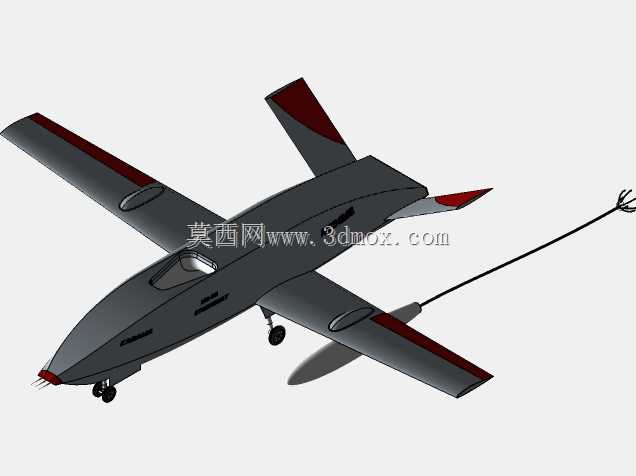

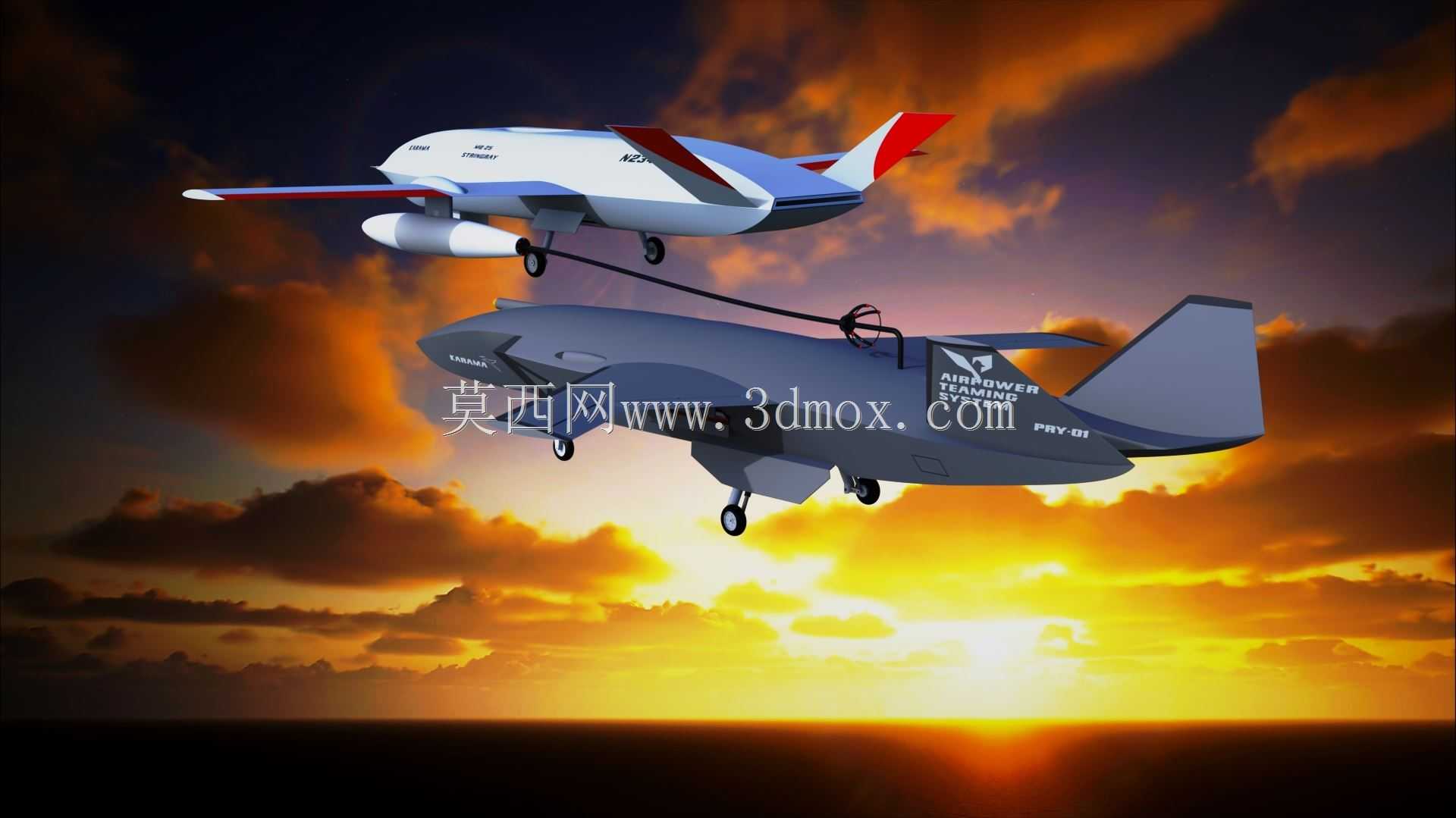

　　机翼后缘设置了襟翼与副翼结构，襟翼可在起降阶段向下偏转，提升低速状态下的升力系数，缩短起降滑跑距离，副翼负责滚转方向的操控，舵面偏转角度经过调校，兼顾操控灵敏度与飞行稳定性。机身头部的传感器舱预留了足够的安装空间，可搭载加油对接相关的视觉识别与测距传感器，支持与受油机的自动空中对接，加油吊舱的挂点设置在机身腹部，挂点结构经过加强，可承受加油吊舱的重量与空中加油过程中的管路拉力，挂点的接口采用标准化设计，可快速拆装加油吊舱，也可根据任务需求更换其他任务载荷。整机的结构分件充分考虑3D打印的工艺特性，避免出现大角度悬空结构，减少打印过程中的支撑材料使用，降低打印后处理的工作量，各分件的拼接接口采用定位销与卡扣结合的方式，拼接后可保证足够的结构强度，无需额外涂抹大量粘接剂即可完成组装，拼接缝隙控制在最小范围，减少后续打磨修整的工作量。机身表面的气动外形经过多轮CFD仿真验证，优化了机身与机翼、尾翼的过渡区域，减少飞行过程中的压差阻力，机身上表面的气流附着特性经过调校，避免大迎角状态下出现过早的气流分离，提升飞行过程中的稳定性。
