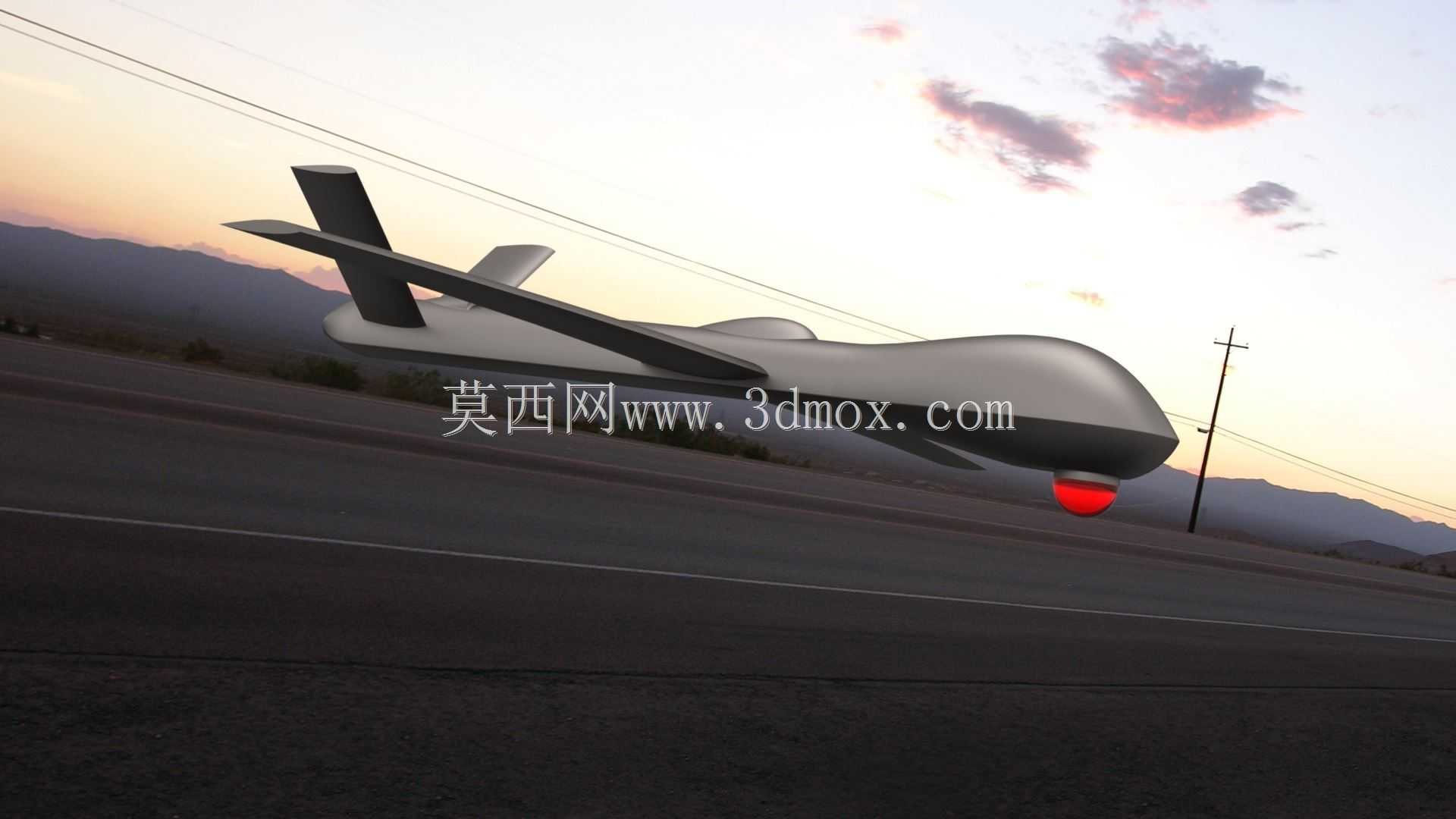

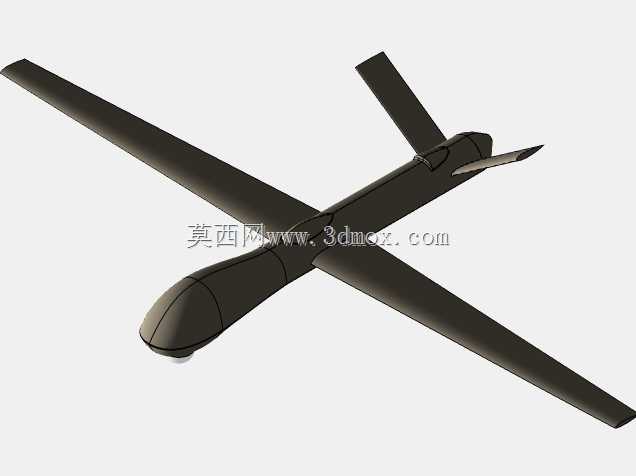

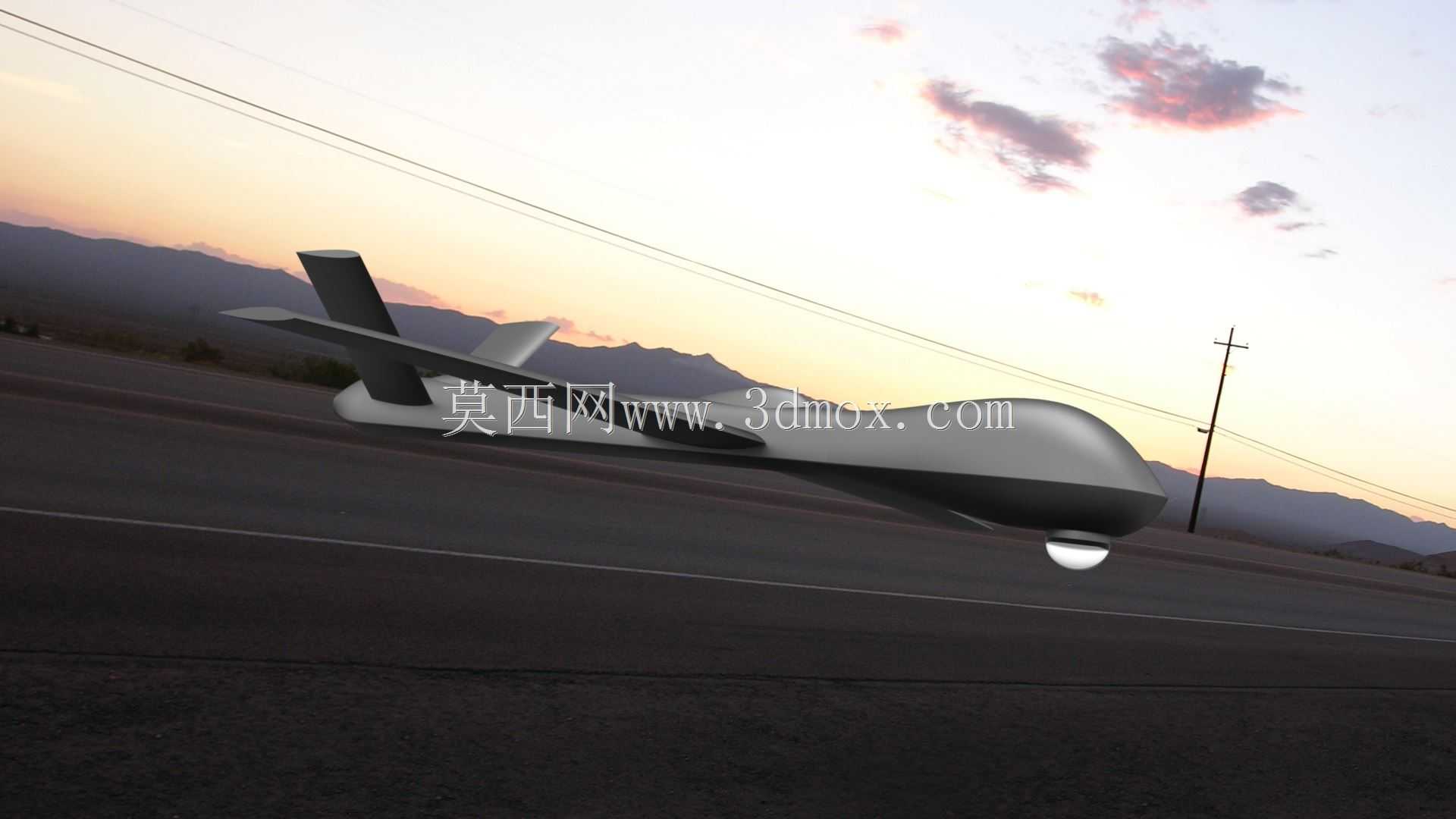

MQ收割者遥控无人机外形结构设计

　　本次呈现的固定翼无人机结构设计，参考成熟长航时察打一体无人机的气动布局完成，整体采用大展弦比平直下单翼、V型尾翼、后置推进式动力的常规布局，适配遥控航模飞行以及小型无人侦察平台的改装需求。从实际应用场景来看，该构型既可以作为航模爱好者的拼装飞行载体，也可作为小型民用侦察、环境监测无人机的结构验证原型，其气动布局经过实机多年迭代验证，低速飞行稳定性优异，巡航升阻比高，能够在低动力输出下维持较长的留空时间，适合执行低速长航时的飞行任务。

　　从功能特性层面拆解，整机气动面的设计完全匹配遥控飞行的操控逻辑：V型尾翼同时兼顾垂直安定面与水平安定面的作用，通过两个舵面的差动与同向偏转，分别实现航向控制与俯仰控制，相比常规尾翼布局能够减少结构重量，同时降低尾翼飞行阻力；机翼采用相对厚度较大的低速翼型，在低雷诺数飞行条件下能够维持较好的升力特性，失速迎角更大，对遥控操作的容错率更高，适合新手操控以及低速巡航场景；机头下方预留了光电载荷的安装空间，可根据需求加装小型摄像头、图像传输模块，实现第一视角飞行或者空中侦察拍摄功能；机身中部设置设备舱，可容纳电池、接收机、飞控板等航电设备，设备舱盖采用快拆结构设计，方便日常检修与设备更换。

　　设计思路上优先保障结构强度与飞行稳定性的平衡，机身主体采用半硬壳式结构，纵向设置贯通的承力龙骨，机翼与机身的连接位置做了局部加强，能够承受飞行过程中的机动过载以及着陆时的冲击载荷；推进式动力布局将螺旋桨布置在机身后部，一方面可以避免螺旋桨气流对前方光电载荷的拍摄造成干扰，另一方面在着陆擦地时能够减少螺旋桨触地损坏的概率，提升整机的起降容错率。起落架采用后三点式布局，前起落架布置在机头下方，主起落架布置在机身中部重心靠后位置，结构简单重量轻，配合平整铺装跑道即可完成起降，也可根据需求改装为弹射起飞、伞降回收的构型，拆除起落架进一步降低飞行阻力，提升留空时间。

　　外形尺寸与安装边界方面，整机翼展控制在适合遥控飞行的区间，机身长度与翼展的比例匹配实机的气动比例，保证飞行时的纵向稳定性；机翼与机身的连接采用快拆结构，拆分后可放入常规尺寸的航模收纳箱，方便外出携带飞行；各舵面的舵机安装位提前预留了安装槽与走线孔，舵面偏转角度按照常规航模操控需求设置，俯仰舵面偏转角度控制在正负20度区间，航向差动舵面偏转角度控制在正负15度区间，既保证足够的操控力矩，又避免舵面偏转过大造成气流分离失速。动力安装位适配常规外转子无刷电机，电机安装座设置了调节孔位，可根据不同的螺旋桨尺寸微调电机安装位置，保证螺旋桨与机身尾部的安全间隙，避免螺旋桨旋转时触碰机身结构。

　　从结构细节来看，机身表面的气动外形做了顺滑过渡处理，没有明显的棱角与凸起，尽可能降低寄生阻力；机翼前缘做了钝化处理，提升低速飞行时的升力特性，机翼后缘设置副翼舵面，配合尾翼舵面实现滚转操控；机头的光电球位置采用半埋式设计，既保证光电设备的下方视野，又尽可能减少外露结构带来的额外阻力。整体结构拆分充分考虑了3D打印或者轻木拼装的工艺可行性，各个部件的壁厚均匀，没有出现过大的悬空结构，打印或者拼装时不需要额外添加过多支撑，降低制作难度。
