双尾撑布局遥控固定翼航模结构设计

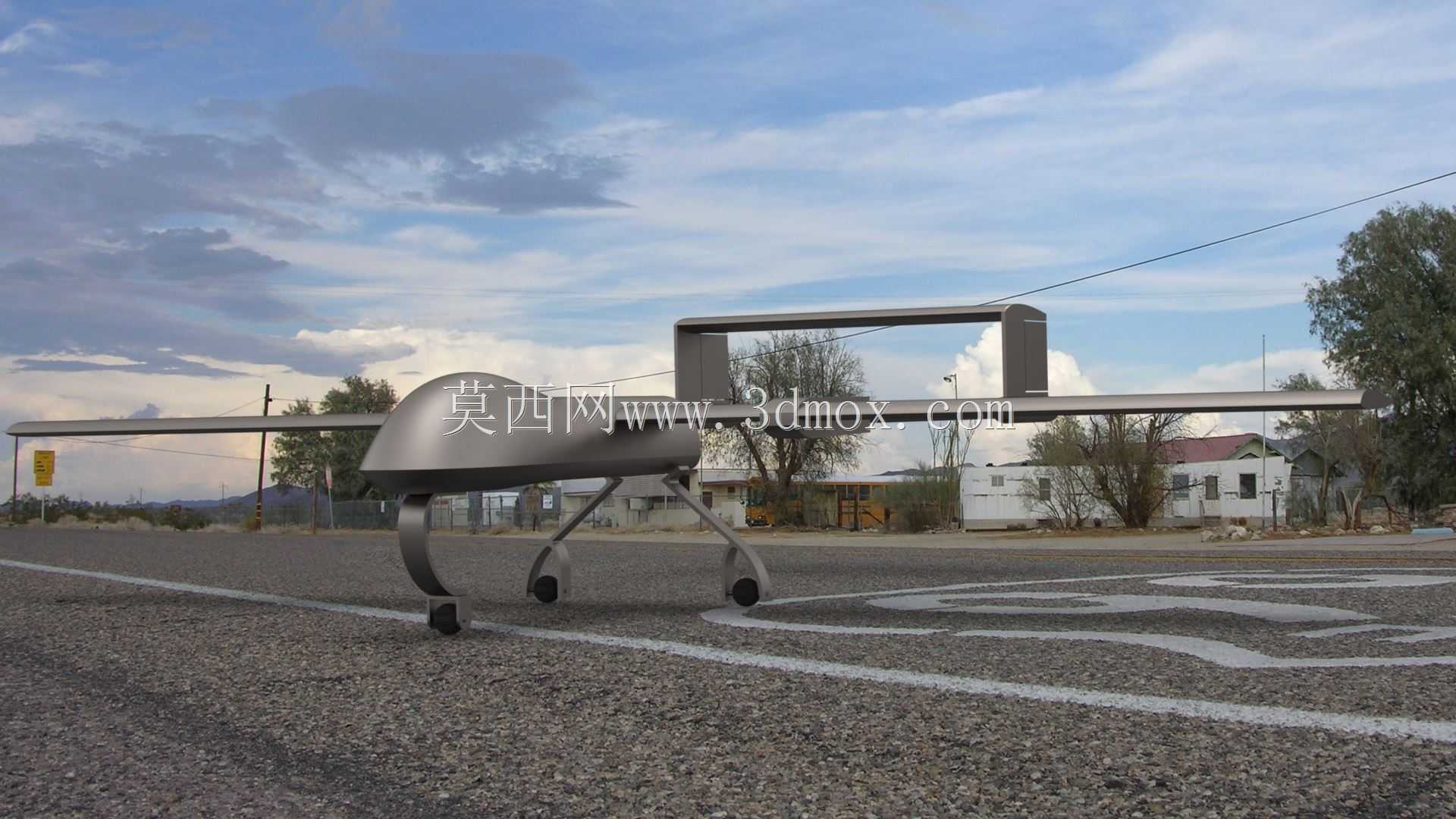

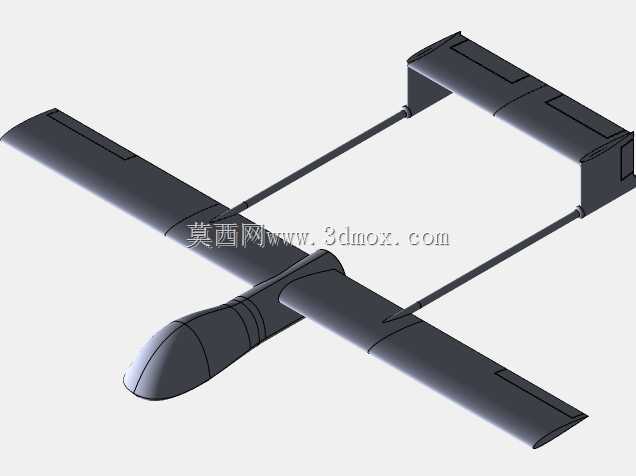

　　本次呈现的双尾撑布局固定翼航模结构，核心面向遥控航空模型飞行场景设计，可适配户外开阔场地的休闲飞行、航模爱好者的自制改装验证、小型航空科普教学演示等实际使用需求，区别于常规上单翼、下单翼单机身航模的结构逻辑，该构型在低速飞行稳定性、尾翼安装冗余度、机身设备布置空间上有独特的结构优势。从功能特性来看，双尾撑杆将水平尾翼与垂直尾翼的安装位置后移，在不拉长主机身长度的前提下，能够获得更长的尾力臂，有效提升俯仰与航向通道的操纵力矩，降低小舵量下的操纵灵敏度，更适合低速巡航飞行状态，减少新手操纵时的姿态修正频次；同时两侧撑杆与主机翼、尾翼组形成闭合的框架结构，相比单尾撑杆结构抗扭刚度更高，在做横滚、小半径转弯等机动动作时，尾翼组的形变更小，

　　舵面传动的精度不会因结构形变出现明显衰减。设计思路上，首先围绕低速飞行的升阻比需求确定主机翼的平面形状，采用矩形平直翼构型，机翼相对厚度取12%左右，既能够保证低速下的升力系数，也给机翼内部的舵机安装、走线预留足够空间；机头部分做流线型整流设计，曲面过渡连续无突变，可降低飞行时的压差阻力，机头内部预留了动力电机、电池、电调的安装舱位，重心位置设计在机翼弦长30%处，匹配常规固定翼航模的重心配平要求，无需额外添加配重即可满足静稳定裕度要求。尾翼组采用双垂尾加平尾的组合，两个垂尾分别安装在两侧尾撑杆末端，平尾连接在两个垂尾之间，这种布置方式能够让平尾完全避开机翼的下洗气流区域，在大迎角飞行状态下平尾依旧能够保持足够的舵效，

　　不容易出现失速尾旋的风险。结构选材方面，机身主体、机翼、尾撑、尾翼的曲面蒙皮部分可采用玻璃钢纤维铺设成型，相比传统轻木蒙皮结构，玻璃钢的表面硬度更高，抗轻微磕碰的能力更强，日常起降、存放过程中不容易出现凹坑、形变，同时玻璃钢的成型工艺简单，爱好者可通过手糊工艺完成零件制作，不需要复杂的加工设备；内部的承力骨架可采用轻木或者巴尔沙木切割成型，在保证结构强度的前提下尽可能降低整机重量，提升整机的推重比与续航时间。外形尺寸与安装边界上，主机翼展长控制在1.2米量级，机身长度控制在0.8米左右，尾撑杆的长度根据尾力臂计算结果确定，两侧撑杆的平行度公差控制在0.5mm以内，避免安装后尾翼组出现偏斜，导致飞行时出现航向配平问题；机翼与机身、

　　尾撑杆与机翼和尾翼的连接位置均设计有定位止口，组装时可快速对准位置，不需要反复调试安装角度，舵面的铰链线位置预留了1.5mm的安装间隙，保证舵面偏转时不会与固定翼面发生摩擦干涉，最大偏转角度可达到上下25度，满足常规机动动作的操纵需求；起落架安装位置预留了标准的安装孔位，可适配前三点式起落架的安装，满足滑跑起降的使用需求，若不需要滑跑起降，也可拆除起落架改为手抛起飞、伞降回收的使用模式，适配不同场地的飞行条件。结构细节上，所有的曲面过渡位置均做了圆角处理，避免尖锐棱角导致的应力集中，在机翼与尾撑杆的连接位置设计有局部加强层，提升该位置的抗冲击能力，应对降落时可能出现的侧向载荷；机身内部的设备舱设计有可拆卸的舱盖，方便日常更换电池、调试舵机连杆，不需要拆解整机结构即可完成日常维护作业。
