手动杠杆式黄铜排放截止阀结构

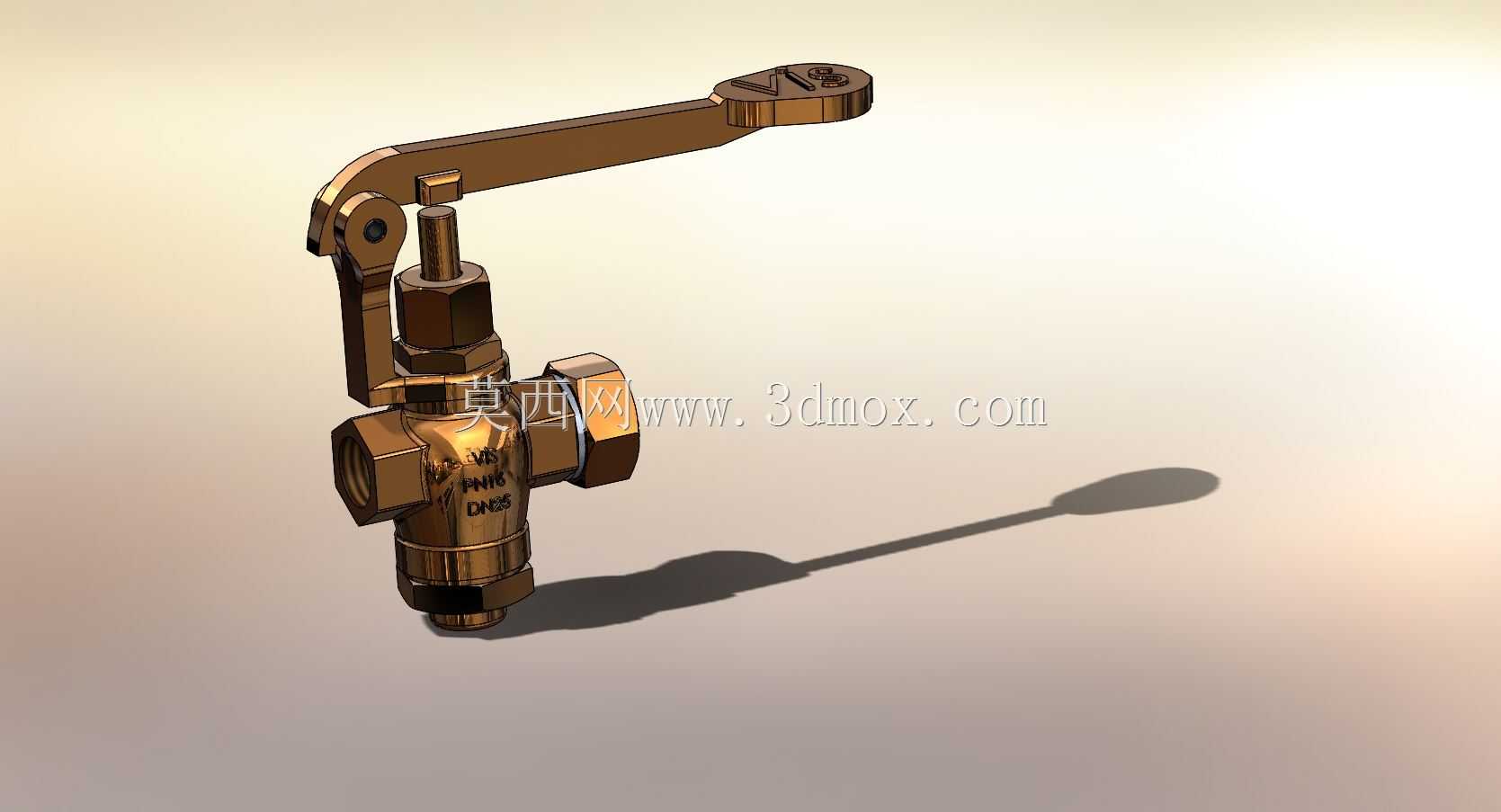

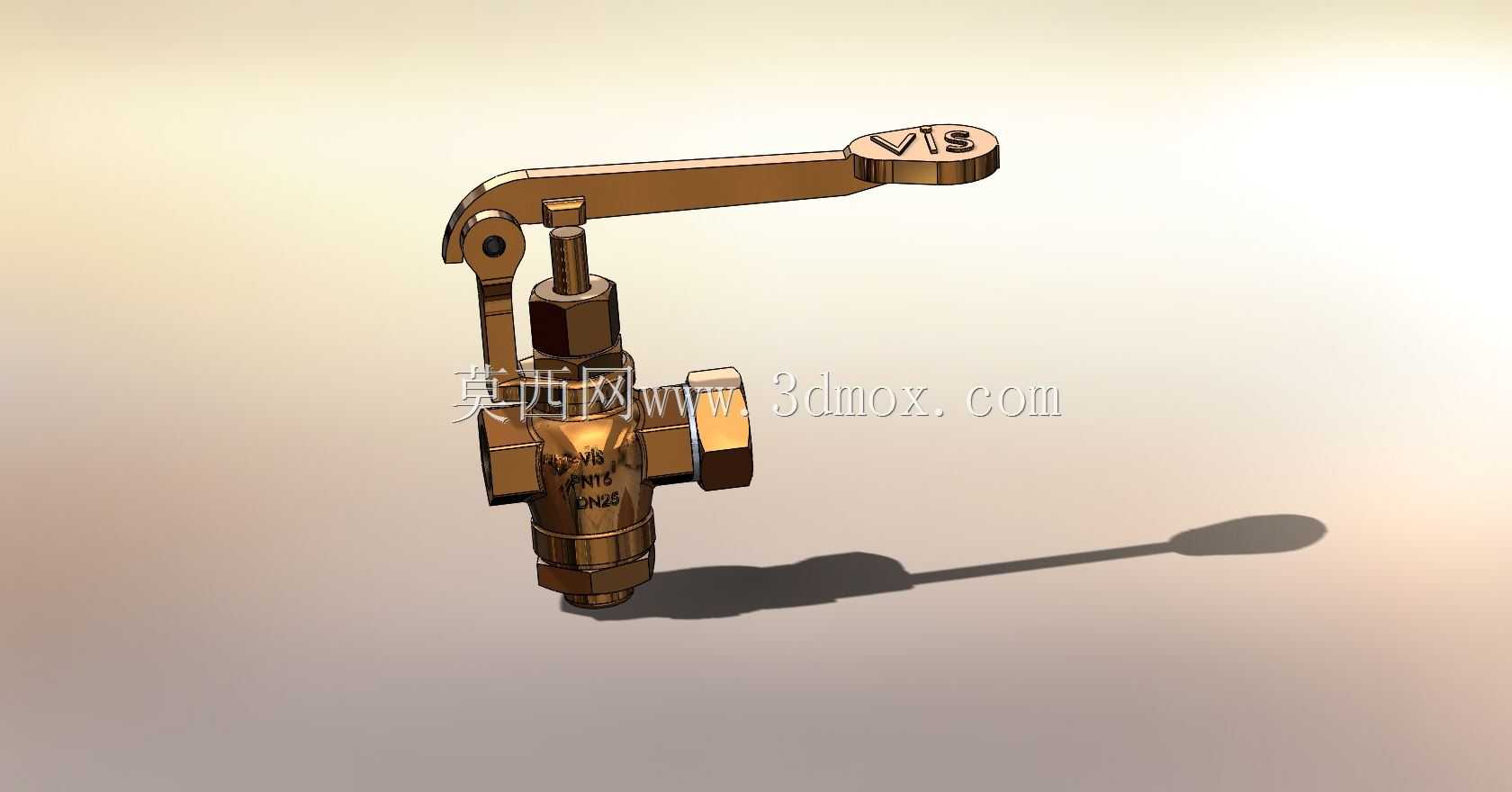

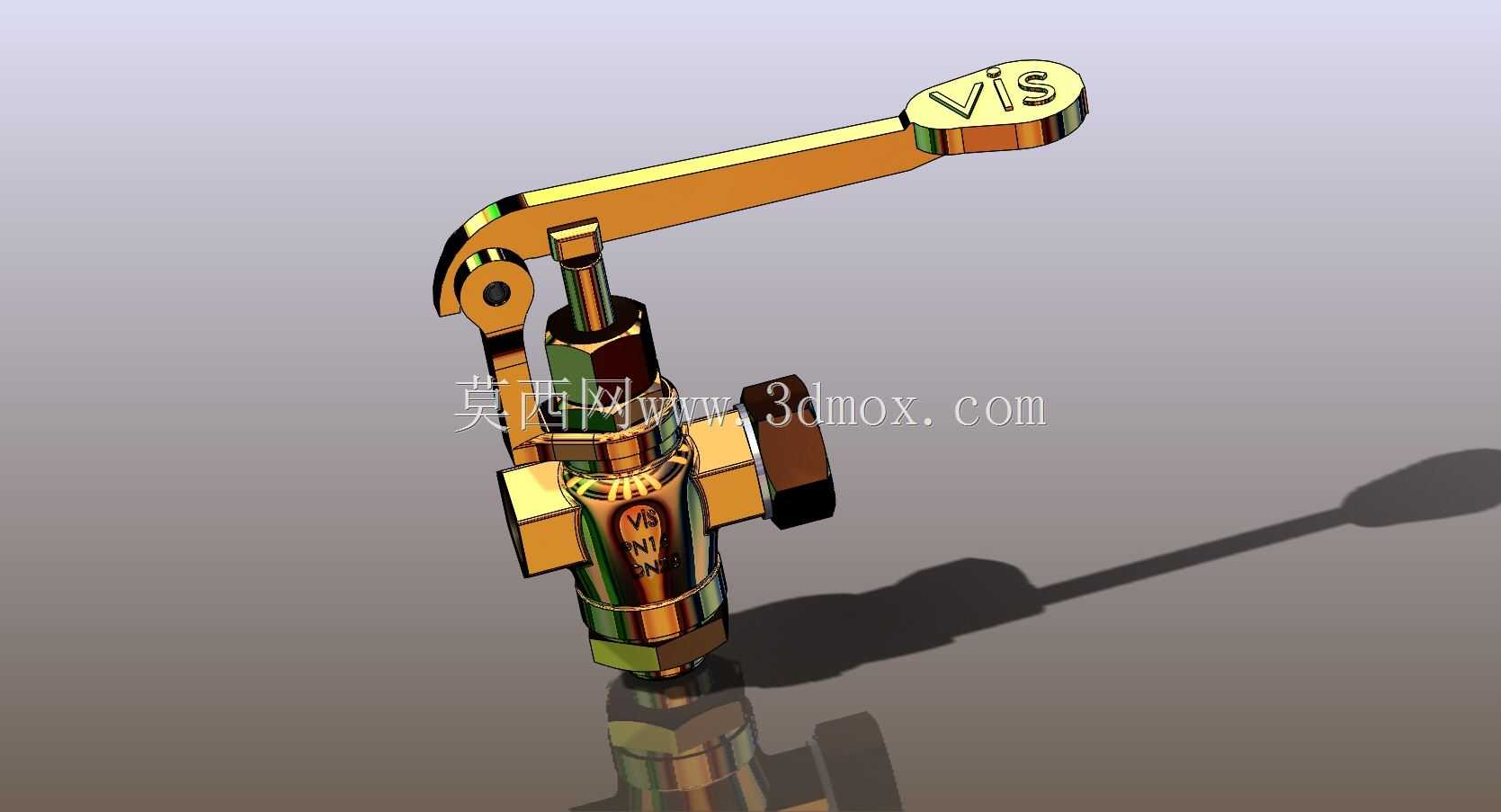

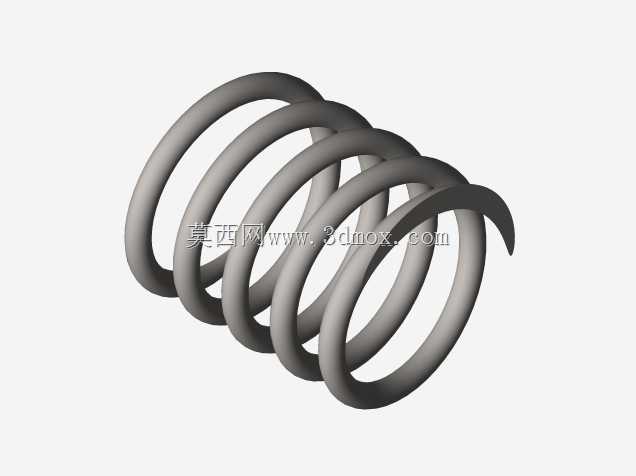

　　该模型呈现的是一种小型手动杠杆式排放阀，整体采用黄铜色金属外观，结构紧凑，适用于低压流体管路中的取样、排放、截断和检修泄压场景。阀体两侧设置横向接口，可直接接入管路或通过螺纹接头与设备腔体相连；下部保留阀杆伸出与密封装配空间，上部通过压盖、锁紧件和长手柄组成操作机构。此类阀门常见于小型压力容器、试验台架、水处理支路、润滑系统以及需要人工快速启闭的辅助管路上，尤其适合操作空间有限但要求动作明确的部位。

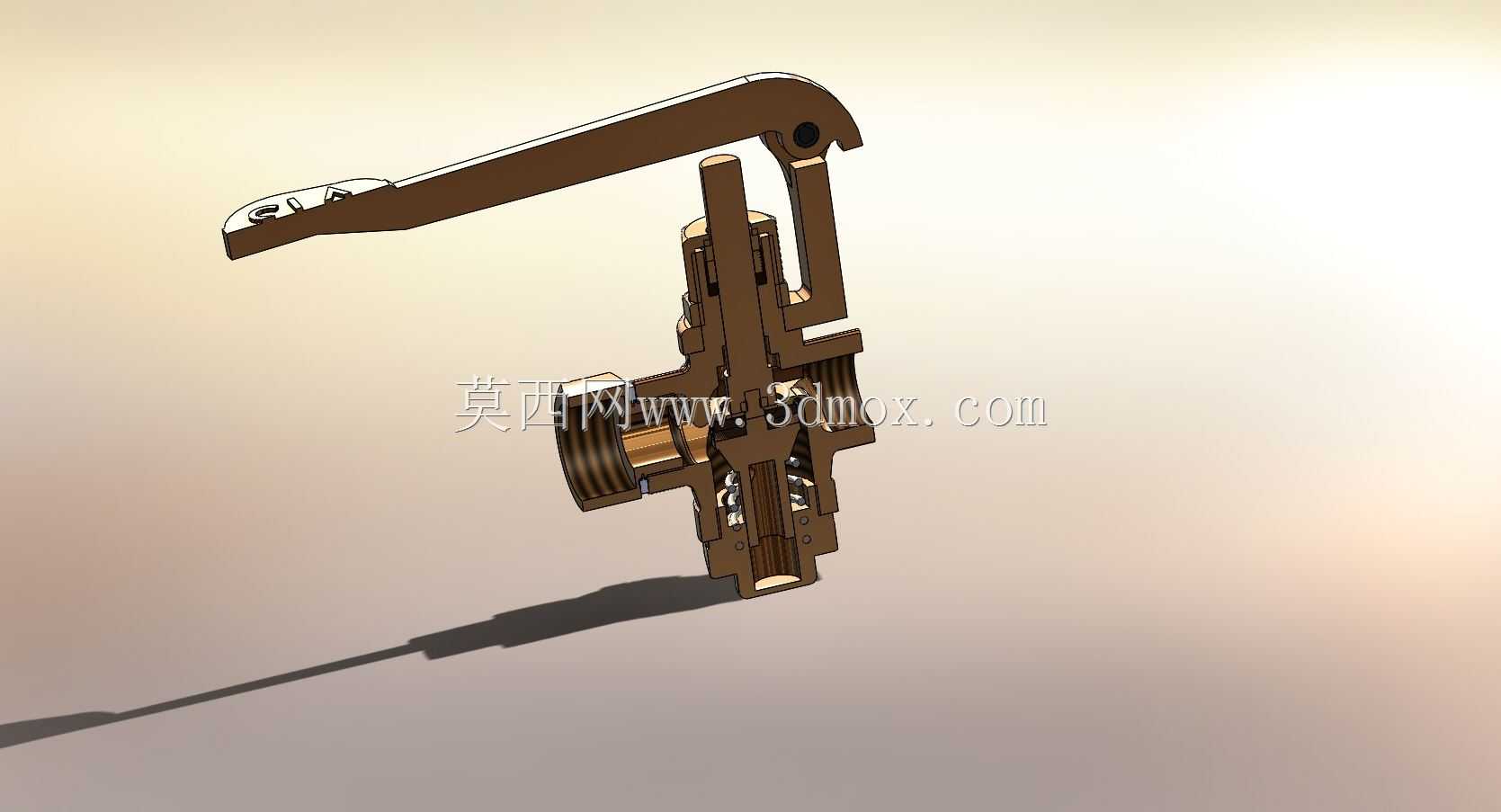

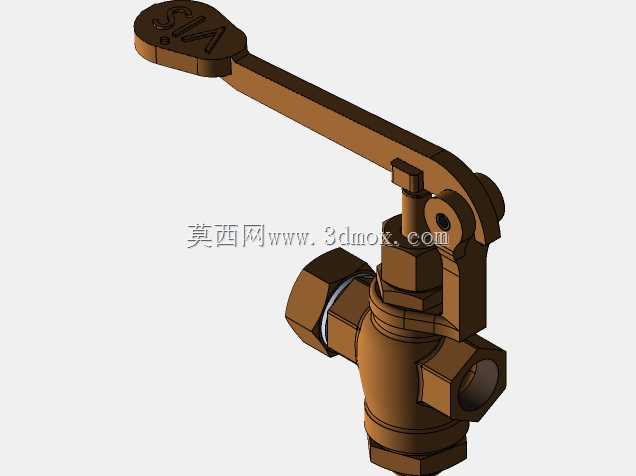

　　从功能逻辑看，阀门依靠手柄绕支点摆动，将人工扳动力传递至内部阀杆，使阀芯相对阀座产生升降或压紧动作。长手柄在端部形成明显力臂，操作者不需要额外工具即可完成开启和关闭；手柄端部带有标识区域，便于在装配体中识别操作方向。相比手轮式结构，杠杆手柄的启闭行程更短，动作反馈更直接，在排放阀这类不需要精细调节、而强调快速通断的场合更有优势。模型中手柄、销轴、阀杆、压盖和阀体之间的层级关系清晰，能够用于干涉检查、运动范围确认以及维修拆装顺序分析。

　　阀体采用近似三通外形的实体结构，中部为容纳阀芯的主腔，两侧通道同轴布置，便于管路对中。通道与阀腔交汇处需要形成可靠密封面，设计时应保证阀座轴线与接口轴线的位置关系，避免装配后阀芯偏载。上部压盖区域承担阀杆导向和填料压紧作用，外轮廓通过六角或多边形结构提供扳手夹持面，方便现场装拆。阀体壁厚在通道周围、阀座底部和压盖螺纹区均需保留足够余量，以承受拧紧载荷和内部压力；边角处采用过渡圆角，可降低铸造或加工过程中的应力集中。

　　安装边界方面，该阀属于小口径管路附件，三维布置时应重点核对两侧接口中心距、阀体总宽、上部手柄抬起后的高度以及手柄摆动扫掠范围。由于杠杆手柄较长，阀门周围不能紧贴墙板、桥架或其他管路，否则会造成操作受阻。若安装在设备底部作为排放阀使用，应保证下部留有接液、排液和维护空间；若安装在水平管路上，则需确认手柄在全开和全关位置均不会与相邻管件碰撞。接口螺纹的规格、旋向和有效啮合长度应在工程图中明确，密封面不得被模型外观颜色替代，后续出图时还需补充螺纹退刀槽、倒角和粗糙度要求。

　　建模思路上，该结构适合按照实际装配关系拆分零件：阀体作为基础件，先建立横向流道和中央阀腔，再生成上部压盖连接结构；阀杆与阀芯可根据真实工艺做成一体或分体组件；压盖、锁紧螺母、销轴和手柄分别建立独立实体，便于后续生成爆炸视图。手柄与阀体之间的销轴是运动关键件，装配时应定义同轴关系，并限制手柄绕销轴旋转；阀杆与压盖之间保留滑动配合，手柄驱动处可通过接触关系或简化连杆关系表达。对于静态展示模型，可保留主要外观特征；对于工程校核模型，则应补充内部流道、密封锥面、填料腔和螺纹细节。

　　在实际选型中，这类阀门并不适合作为高频自动控制元件，而更偏向人工干预的安全排放和检修切断部件。设计人员需要根据介质性质选择黄铜或其他耐蚀材料，并核对压力等级、通径和密封形式。若用于蒸汽、腐蚀性液体或含颗粒介质，阀座密封面和填料结构需重新评估，不能仅按外观相似直接替换。三维模型在项目中的价值，在于提前暴露手柄行程、接口位置、拆装工具空间和管路干涉问题，使阀门在进入加工或采购阶段前完成结构确认。
