PN16DN150法兰连接6英寸角式截止阀

　　这款角阀采用角式流道结构，进出口轴线呈90度垂直布置，区别于直通式阀门的直线流道，能够在管路需要转向的节点直接完成介质通断控制，省去额外的弯头管件，减少管路焊点与泄漏点，同时降低管路系统的局部阻力损失。公称压力等级为PN16，适配公称通径DN150也就是6英寸的管路系统，可满足常规中低压工况下的水、蒸汽、油品等无强腐蚀性介质的截断控制需求，常见于市政给排水主管分支、工业循环水系统、暖通空调冷热媒管路、中小型化工装置的工艺管线等场景。

　　从结构设计来看，阀体采用一体式铸造结构，三个连接端均采用凸面法兰连接形式，法兰端面的密封水线、螺栓孔位置度均按照对应压力等级的法兰标准执行，安装时可直接与同规格的管路法兰配对，通过螺栓紧固配合密封垫片完成连接，无需额外加工适配接口。阀体内部流道做了圆弧过渡处理，避免直角结构造成的介质冲蚀与流阻陡增，阀座密封面采用堆焊硬质合金的设计，能够耐受长期介质冲刷与启闭过程中的摩擦，提升阀门的整体使用寿命。阀腔内部的导向筋结构与阀瓣配合，保证启闭过程中阀瓣运动轨迹与阀座同轴，避免启闭卡涩、密封面偏磨的问题。

　　安装边界方面，该角阀的垂直进出口与水平进出口的法兰端面间距、法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径均严格匹配PN16压力等级下DN150法兰的标准尺寸，安装时无需调整管路的预留间距，可直接替换同参数的老旧角阀。阀体外部的加强筋布置在流道转弯处的应力集中区域，能够承受管路运行过程中的水锤冲击与压力波动，避免阀体在交变载荷下出现开裂。阀门的手轮安装端位于阀体顶部，预留了足够的操作空间，安装后无需额外调整周边管路布局即可完成手动启闭操作，若后续需要加装气动、电动执行机构，也可直接匹配对应通径的执行器连接法兰，无需对阀体进行二次加工。

　　在实际工况应用中，这类角阀相比直通阀更适合安装在管路垂直转向的位置，比如立管接水平支管的节点，既可以完成介质截断功能，又能替代90度弯头实现管路转向，有效压缩管路安装空间，在泵房、管廊这类空间紧凑的安装场景下优势明显。设计过程中针对阀体内腔的流阻特性做了仿真验证，在额定流速下，流道内的介质流速分布均匀，转弯处无明显的涡流区，能够减少介质对阀体内壁的冲蚀，同时降低管路系统的运行能耗。阀体外部的涂装采用环氧富锌底漆加聚氨酯面漆的工艺，能够适应户外、潮湿车间等不同安装环境的防腐蚀需求，法兰端面的防锈保护结构可避免存储、运输过程中密封面出现锈蚀、磕碰损伤。

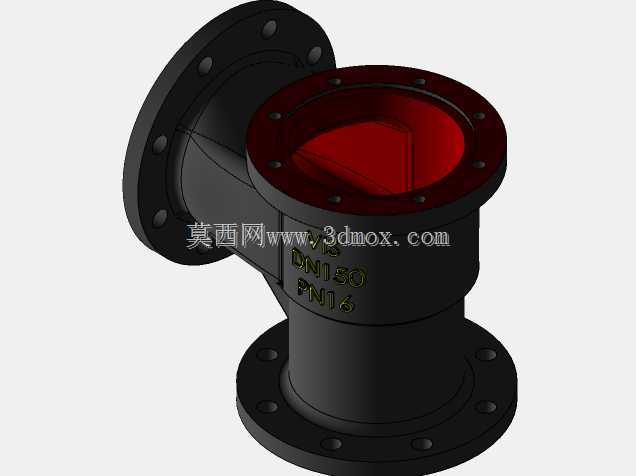

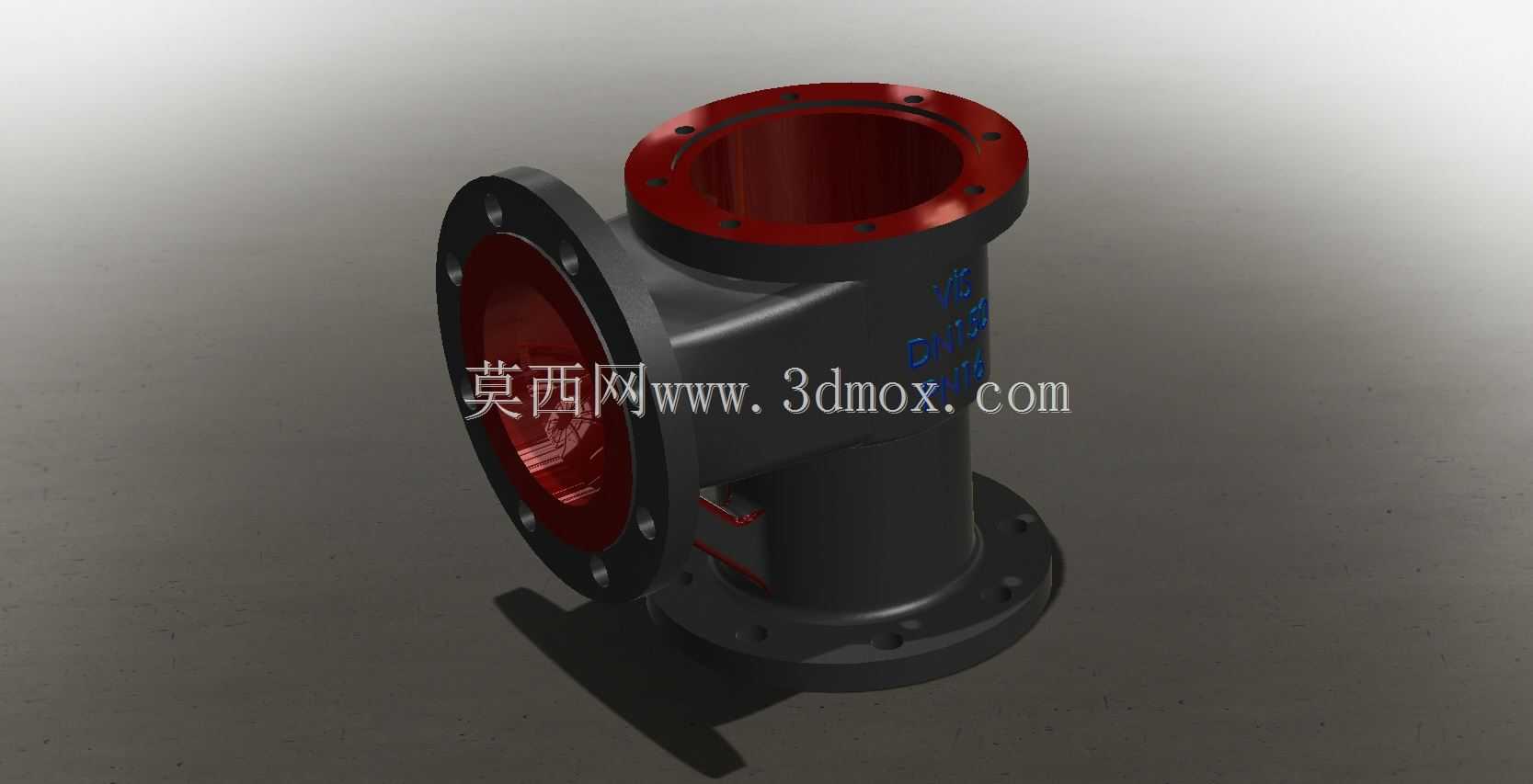

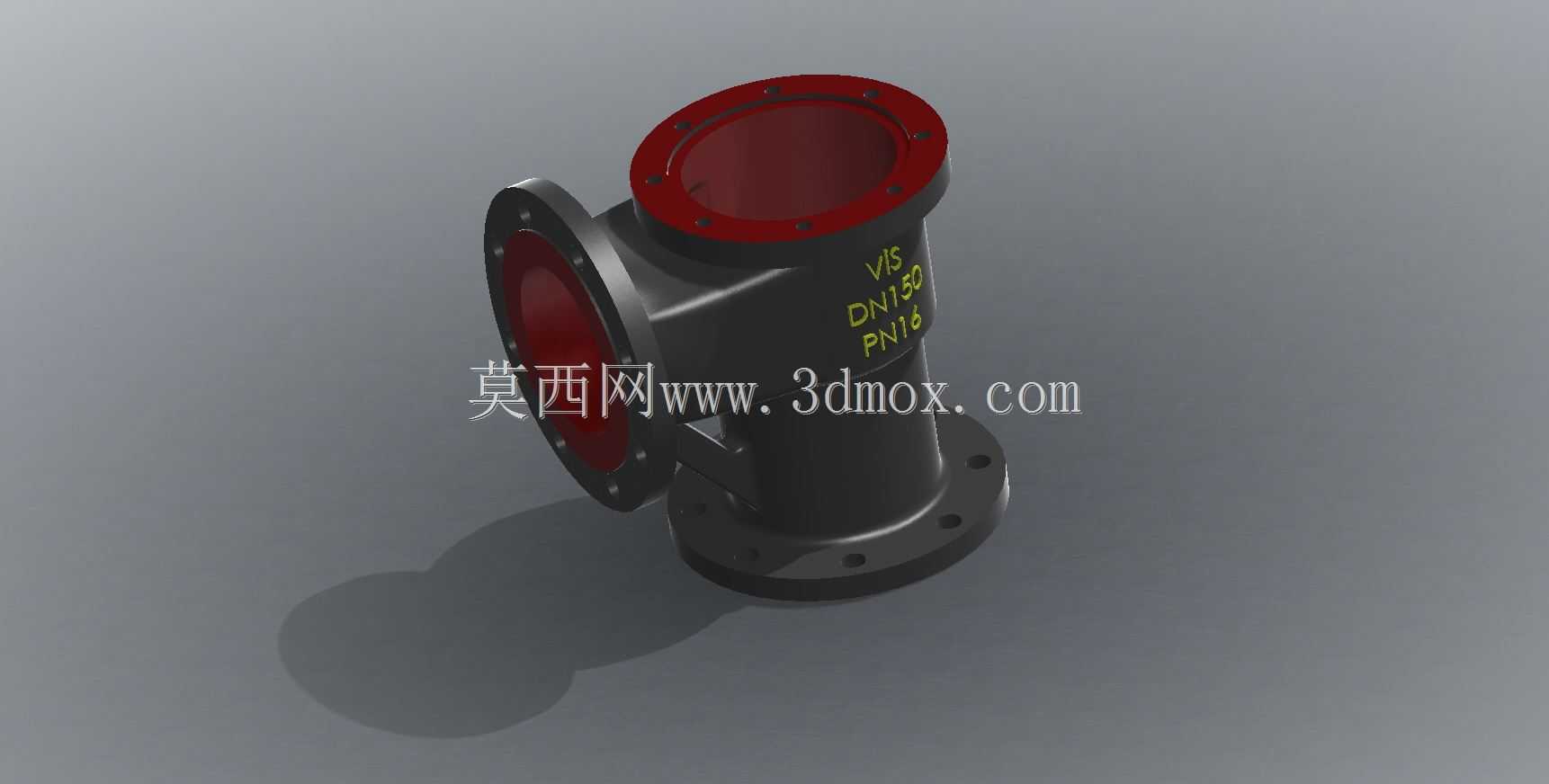

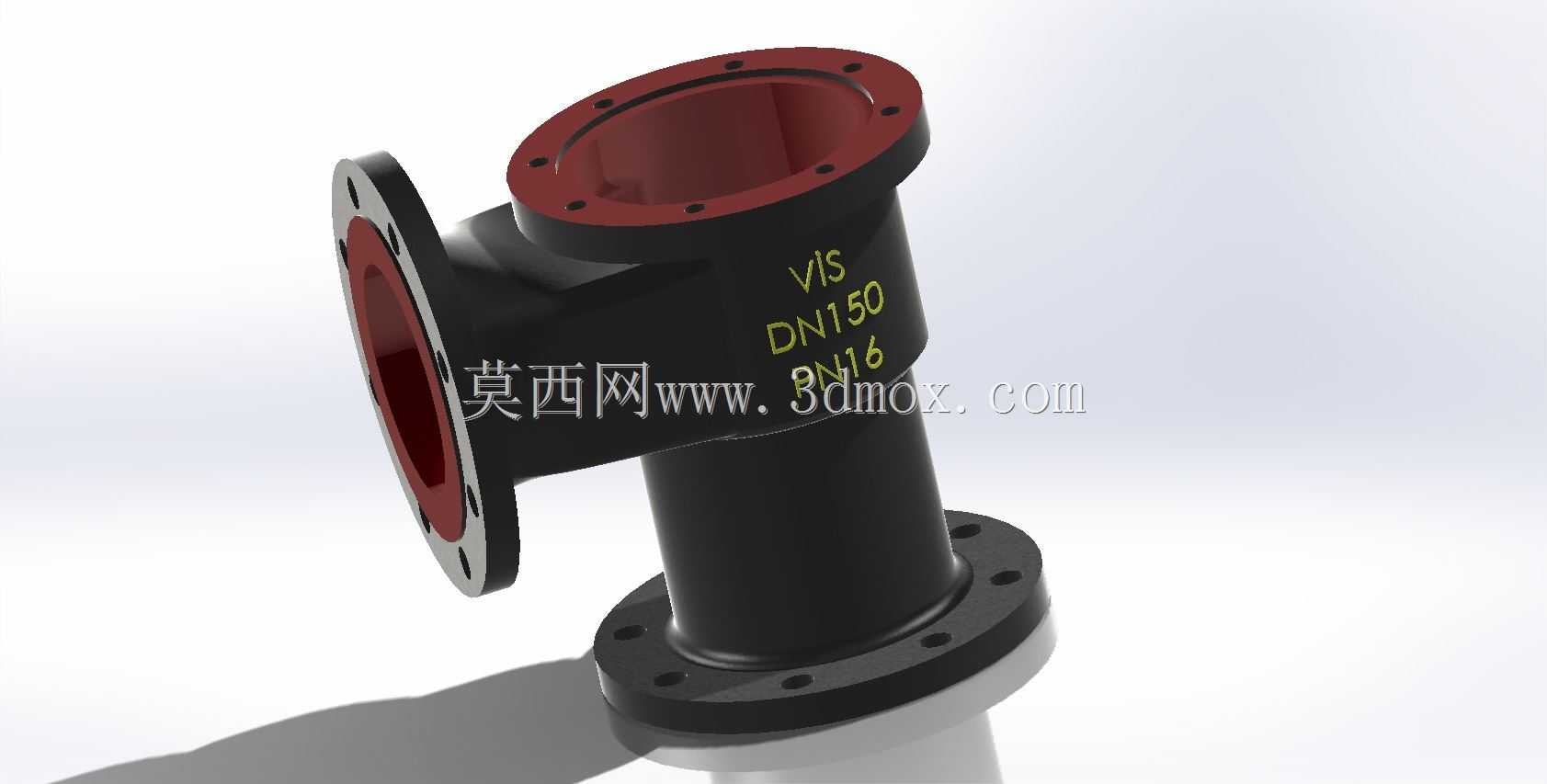

　　从建模细节来看，模型完整还原了阀体的法兰螺栓孔、密封面结构、外部加强筋、阀盖连接位置的凸台结构，内部流道的尺寸与实际产品完全一致，可直接用于管路系统的装配干涉检查、管路应力分析的前置建模，也可作为阀门选型阶段的可视化参考，帮助设计人员直观确认阀门安装后的空间占位，提前规避管路布局中与其他设备、支吊架的干涉问题。模型的壁厚设计完全符合压力容器相关标准要求，在PN16的额定工作压力下，阀体各个部位的壁厚均留有足够的安全裕量，能够满足长期稳定运行的强度要求。
