PN10DN50青铜泥浆过滤阀结构

　　这套青铜材质的PN10、DN50泥浆过滤阀，主要面向低压给排水、矿浆输送、钻井泥浆循环、工业污废水管路以及含固体颗粒介质的预处理环节。它并不是单纯的截断类阀门，而是把粗过滤、杂质截留、在线检修和快速开盖清理整合在同一壳体内部，适合安装在泵入口、流量计前端、换热器入口或细小喷嘴之前，用来阻挡焊渣、砂粒、纤维、结块泥浆等硬质或絮状杂物，避免后续叶轮磨损、阀座卡涩和流道堵塞。

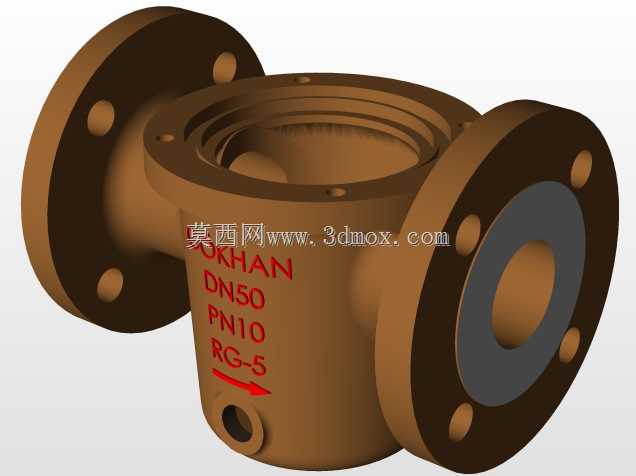

　　从现场布置来看，DN50口径对应常用的两英寸管路，PN10压力等级决定了法兰连接尺寸、螺栓分布和壳体壁厚按低压工况考虑。模型两侧保留了水平进出流道，阀体下部为下沉式容污腔，介质进入后并非直线冲过滤芯，而是先经过腔室扩容，再由带密集孔眼的篮式滤网完成拦截。这种结构使大颗粒在重力和流向转折作用下先落入底部，滤网表面承担后续细颗粒截留，较直通式滤网更能延缓压差上升。检修时不必把整台设备从管线上拆下，松开顶部压盖紧固件即可取出滤网，清理后复位，适合泥浆、污水这类需要频繁维护的场合。

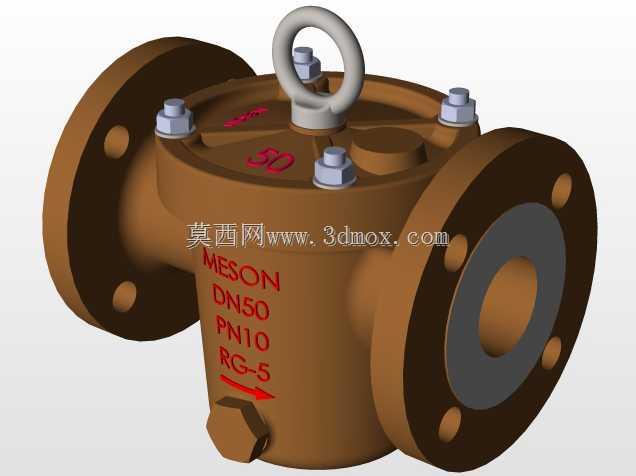

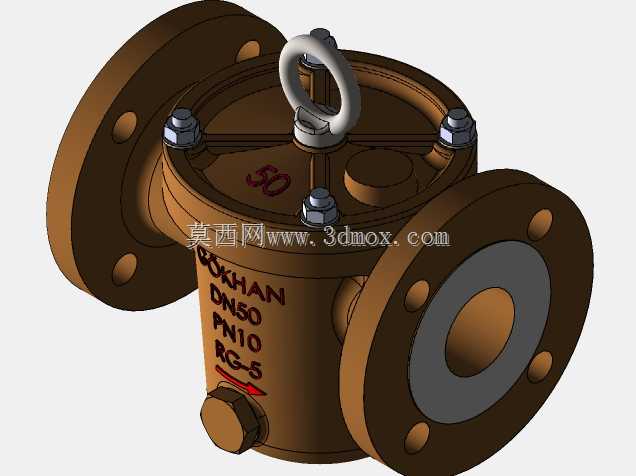

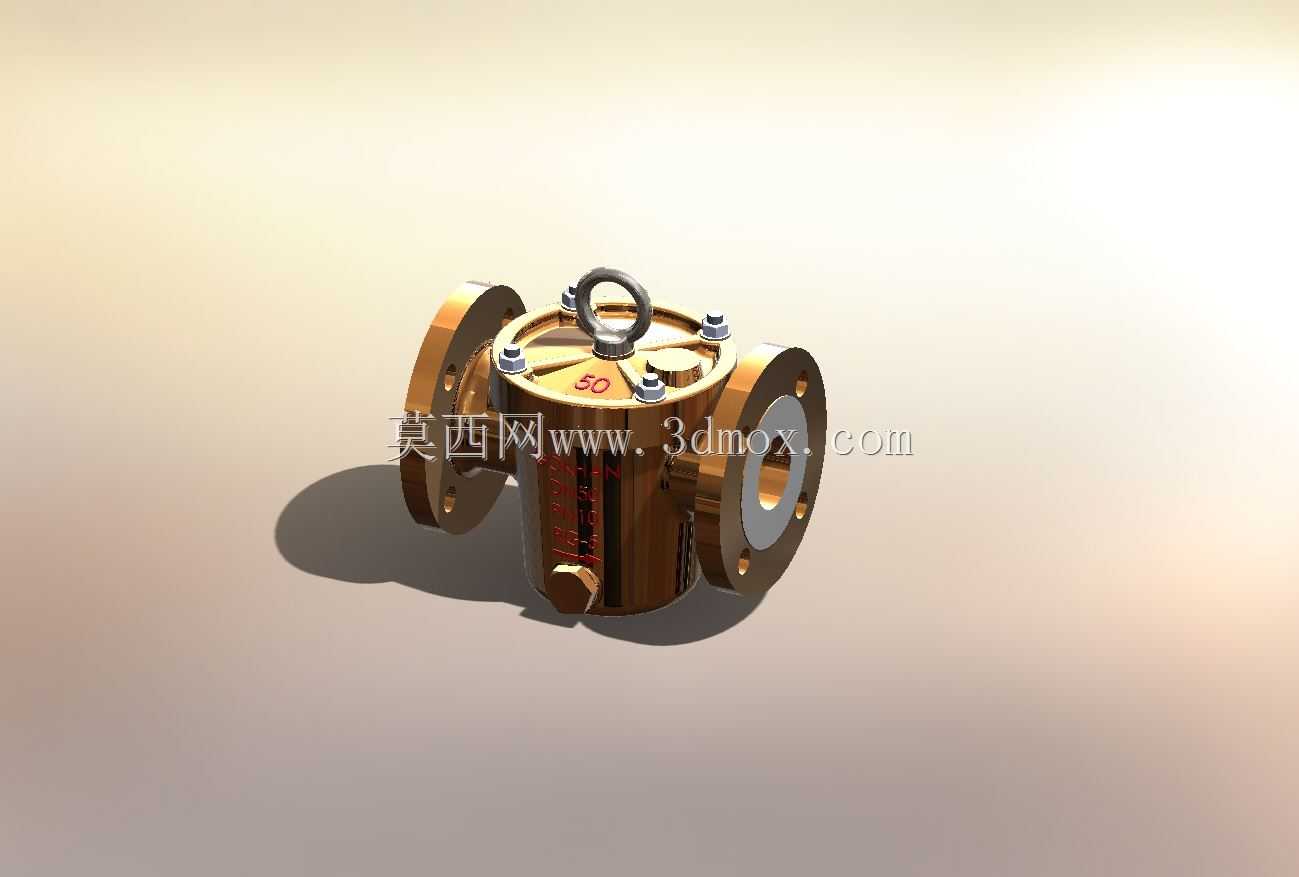

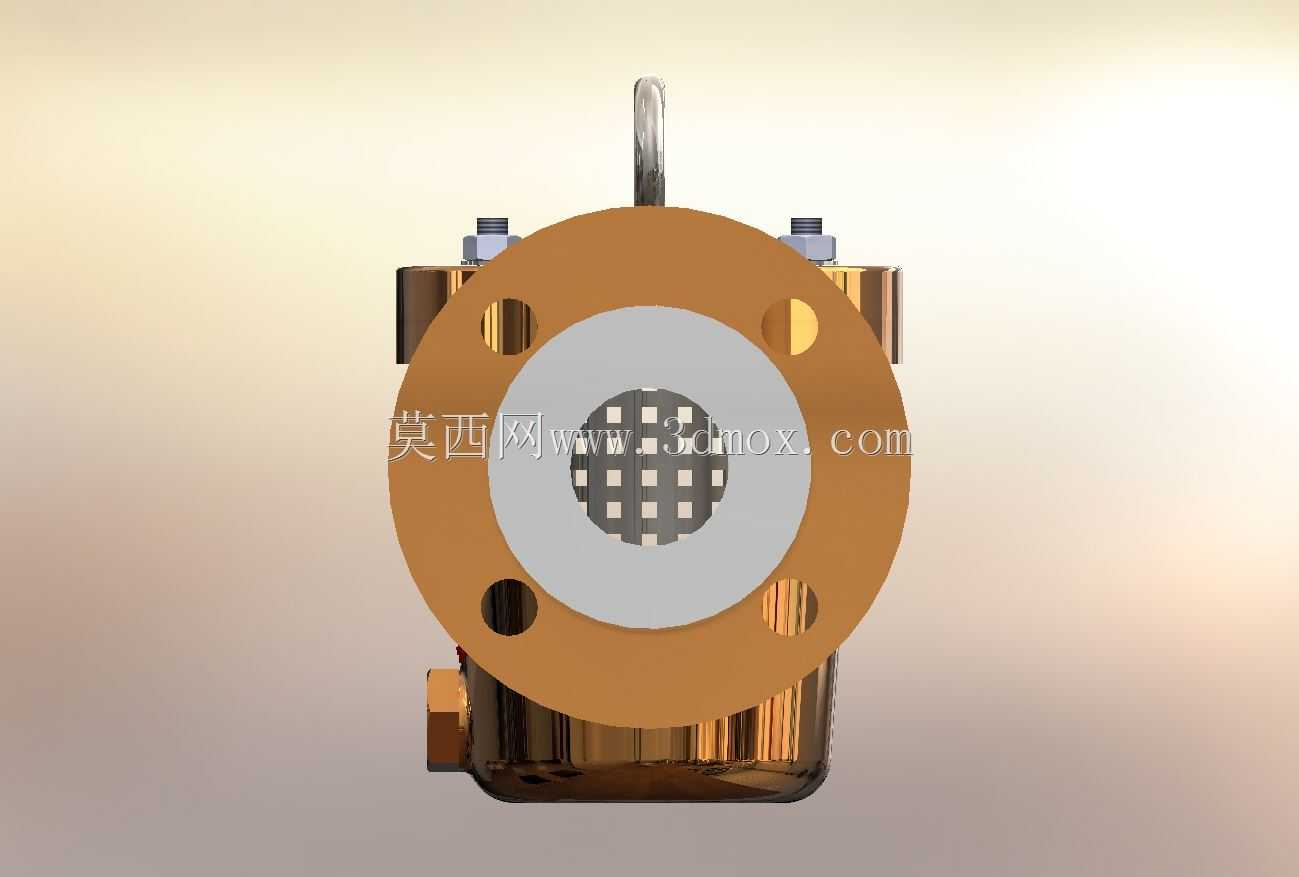

　　外形上，阀体采用近似T形的立式布置。左右两端为与管道对接的法兰接口，中心线保持同轴；中部向上延伸形成开盖区域，顶部设置吊环，便于在较重青铜阀体或狭窄管廊中进行吊装、对位和维护。压盖通过多组螺栓与阀体连接，压紧位置围绕滤网开口均匀分布，可减少密封面偏载。阀体两侧的支脚向下伸出，使设备在预装、搬运或车间试压时能够稳定放置；实际投用后，支脚也可作为辅助支撑点，降低法兰管口承受的弯矩。

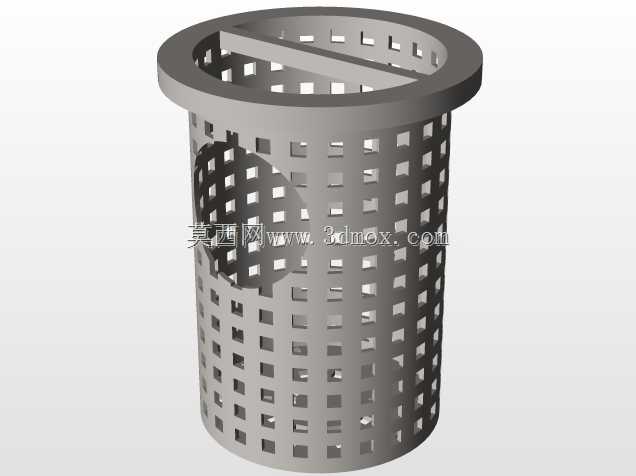

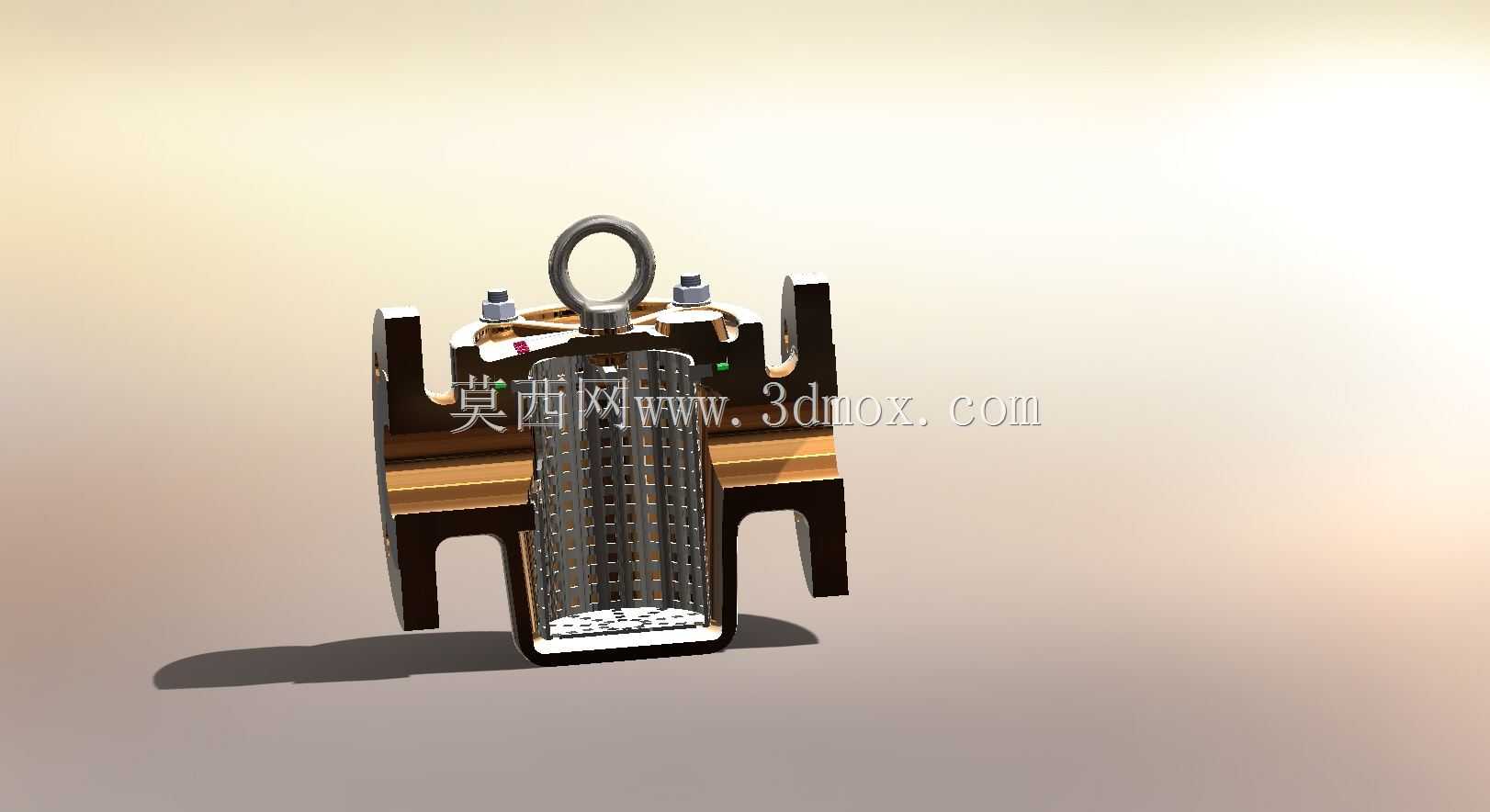

　　内部滤网是该结构的核心。模型中滤网呈圆筒篮状，侧壁和底部均布置规则孔阵，开口朝上并由压盖定位。流体从一侧法兰进入腔室后，穿过滤网侧壁向出口汇流，杂质被留在篮内；滤网与壳体之间保留足够环形空间，既能保证有效过滤面积，也能为积存污物预留容量。孔眼密度、丝径和篮体直径需要根据介质颗粒粒径、允许压差和清洗周期综合确定：孔眼过小容易在高含砂工况下快速糊死，过大则保护不足；青铜材料在海水、潮湿泥浆和部分腐蚀性水环境中具有较好耐蚀性，但在高磨蚀工况下仍需关注滤网壁厚和孔边冲蚀。

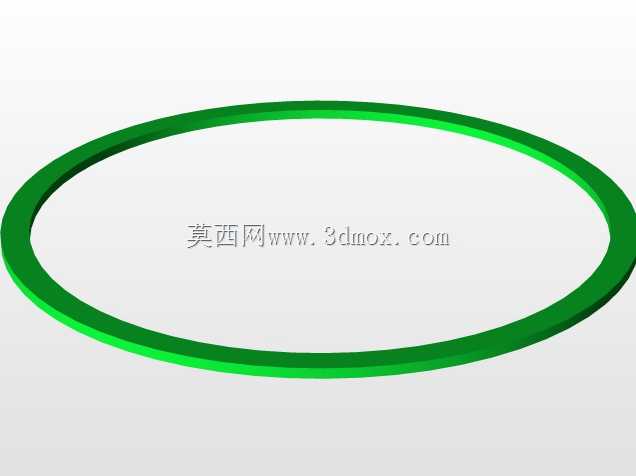

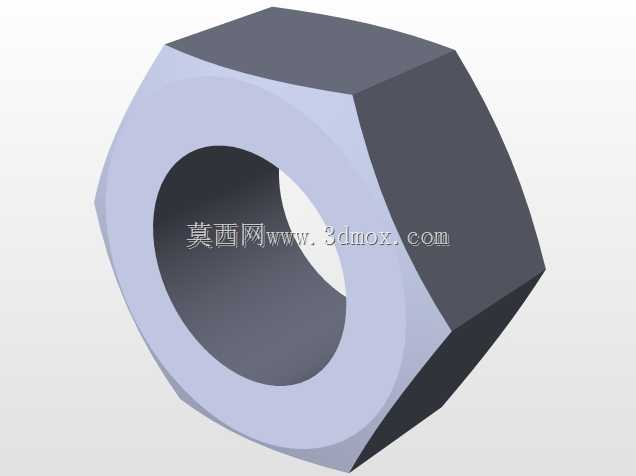

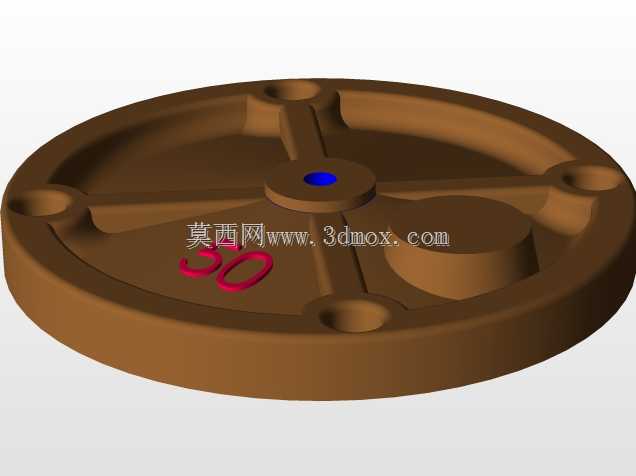

　　密封设计集中在上盖与阀体结合面。压盖下方设置适配的密封垫，依靠螺栓预紧力实现静密封，避免带压介质从检修口喷出。顶部吊环并不承担工作压力密封功能，主要服务于搬运和检修起吊，因此建模时应区分受力路径：吊环载荷作用于上盖起吊点，而内压载荷由阀体壁、法兰颈部、螺栓和密封面共同承担。对于结构校核人员，需要重点看法兰颈部过渡、底部容污腔圆角、支脚与侧壁交接处以及压盖螺栓凸台，这些位置在铸造和承压过程中都容易形成应力集中。

　　安装边界方面，设备最突出的尺寸不是左右法兰长度，而是上方开盖和起吊所需的垂直空间。选型布置时，管道中心线到地面或平台的距离要容纳下部沉渣腔，上方还应留出取出篮式滤网的高度；若把它装在管贴顶、桥架下方或两层平台之间，后续维护会非常困难。左右法兰外侧要预留螺栓穿装和扳手空间，正面应朝向巡检通道，便于观察积污情况和操作压盖螺母。由于阀体含容污腔和滤网，湿重较普通同口径闸阀更大，小管径管道不宜仅靠法兰承受全部重量，支脚或管架应承担主要载荷。

　　建模过程中，可先按法兰标准确定两端接口的外径、厚度、密封面和螺栓孔位置，再以流道中心线建立进出水通路。阀体外形不宜只按外观拉伸，需同时体现内腔扩容、底部沉渣区、滤网安装台阶和上盖密封面。滤网孔阵数量较多，适合用特征阵列或轻量化方式表达，但在工程出图时应单独给出滤网规格、开孔率、材料和板厚，避免只靠外观模型指导加工。铸造青铜阀体还应注意壁厚均匀，厚壁与薄壁交界处设置圆角过渡，上盖螺栓座、法兰颈和支脚不要形成孤立热节。

　　在系统功能上，这类过滤阀通常处于常开状态，核心价值是保护下游设备而不是调节流量。流道设计应尽量避免突然收缩和尖锐导向，减少含颗粒介质对局部壁面的冲刷。若用于泥浆循环，滤网前后可预留压力表或压差检测接口，当压差明显升高时提示清理；若用于泵吸入管路，压损不能过大，滤网有效面积应明显大于管道截面积。模型把阀体、压盖、吊环、紧固件、滤网和密封位置完整表达出来，能够用于管路干涉检查、维护空间校核、铸造结构评审以及备品备件识别，也便于在同类DN50低压过滤设备设计中复用主体思路。
