长杆式排水阀管路控水构件

　　这套长杆式排水阀三维结构，面向给排水管路、小型储水腔体、设备排水支路以及狭长安装空间内的控水需求展开建模。整体呈现细长圆柱形态，主体由中间长杆段和两端较粗的同轴端盖结构组成，轴线方向贯穿整个构件，外形没有复杂外凸法兰或手轮，适合嵌入狭窄管槽、设备夹层、直线排布的管路通道中使用。

　　从实际工况看，这类阀件常布置在水箱低位排水口、实验台水路、小型工艺装置排凝支路以及狭长机柜内的泄水管路上。现场空间往往不允许布置带大手轮、宽大阀体或侧向执行机构的常规阀门，长杆同轴结构可以沿管路方向直接串联，减少横向占用，也便于在直线管段中完成拆装。两端加粗段承担接口定位与端部密封作用，中间细杆段对应阀杆或导流通道区域，整体轮廓规整，外包络边界简单，在三维布局时很容易校核与周边钣金、线缆、支架的干涉关系。

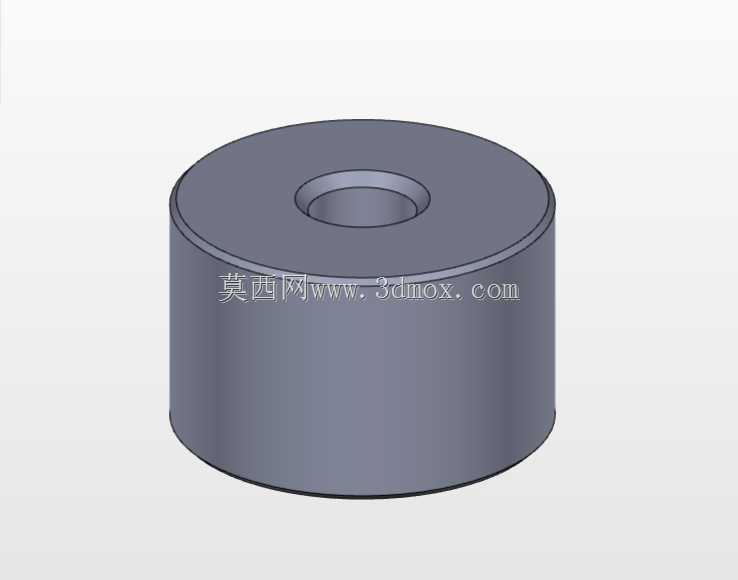

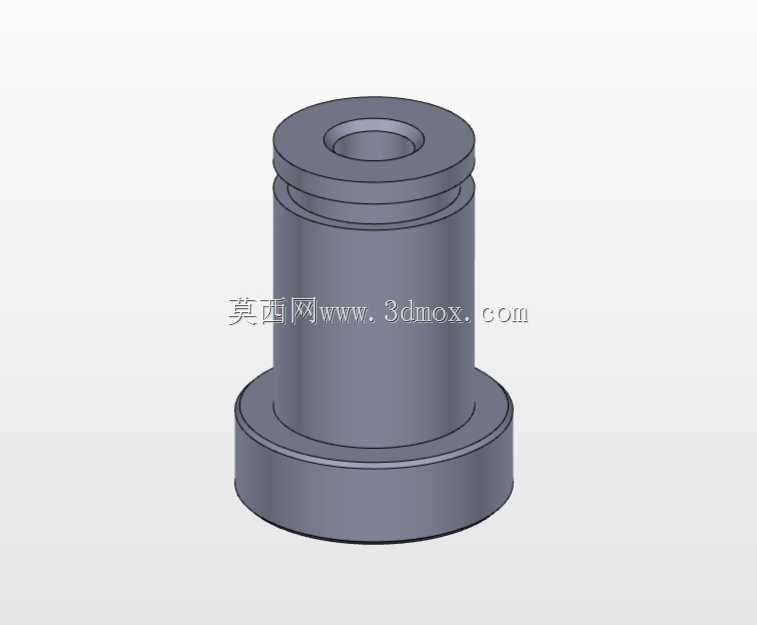

　　建模时先以同轴回转体为基础确定主轴线，再按功能区分三段结构：两端短圆柱用于配合管路接头或嵌入安装座，直径略大于中间杆体，形成明确的轴向限位台阶；中间长圆柱保持等截面，既保证构件沿程刚度，也让外部防护、导向套或支撑抱箍能够沿杆身灵活布置。端部端面采用封闭圆形截面表达，便于后续在工程细化中替换为螺纹接口、卡套接口、快插接口或焊接端结构。由于当前模型重点呈现外形与安装边界，结构上没有展开内部阀芯、密封座和操作机构，但回转体轴线、端部台阶和杆身比例已经为详细设计提供了清晰骨架。

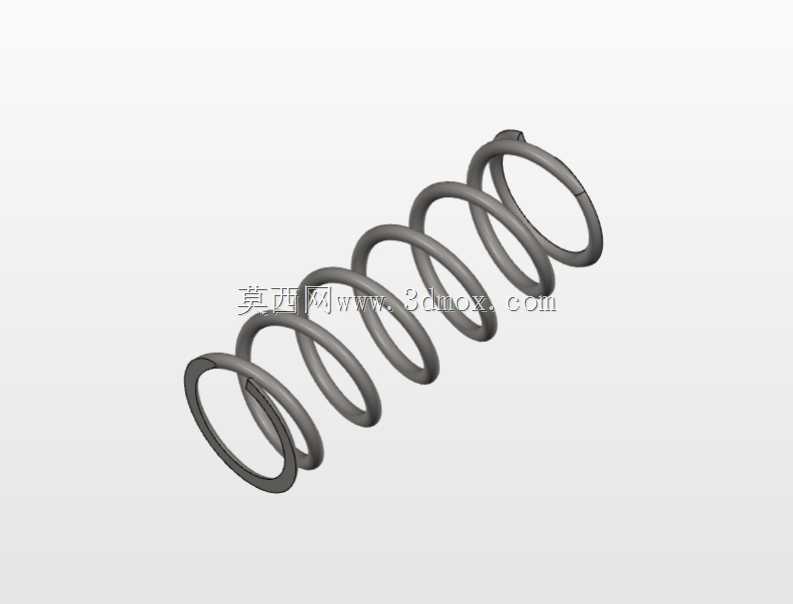

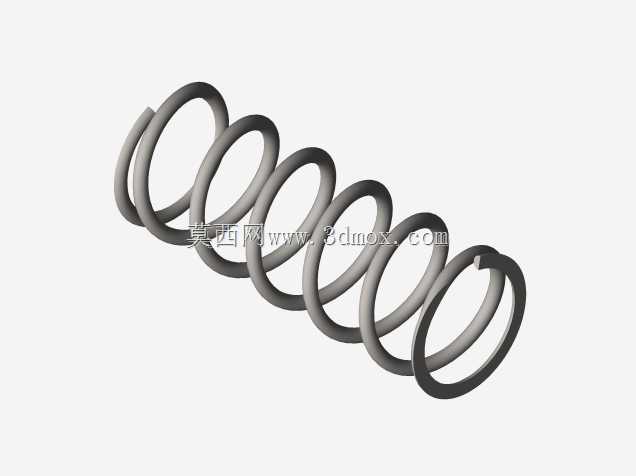

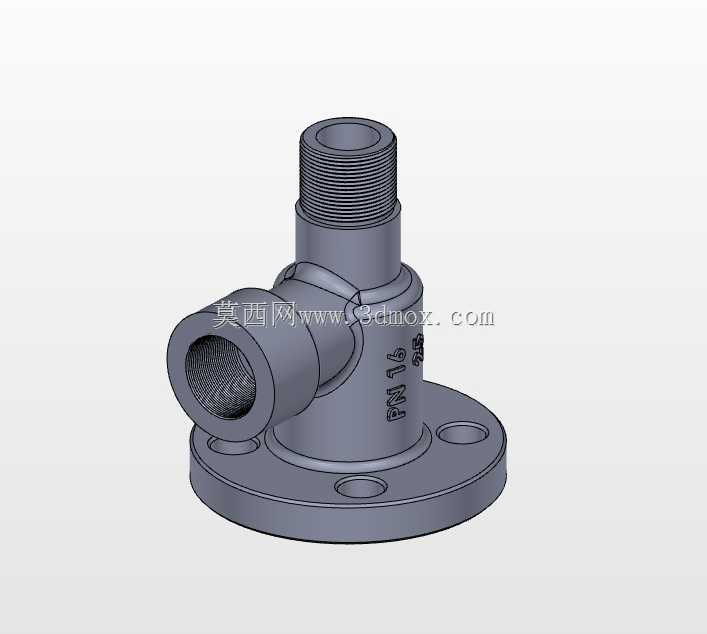

　　功能设计上，长杆形式并不只是为了节省空间。在某些排水场景中，操作端需要远离积水位置，或者阀口位于储液腔底部而控制端延伸到设备外侧，杆身可以承担动作传递作用，使启闭力沿轴线传递到远端阀瓣。若用于自动排水，杆身内部或外侧还可进一步布置浮子连杆、电磁推杆、弹簧复位件等机构；若用于手动泄放，则可在端部增加旋钮、拉环或小手柄。模型保留了这种扩展可能性，没有在外形上预设侧向操作件，因此适配多种驱动方式。

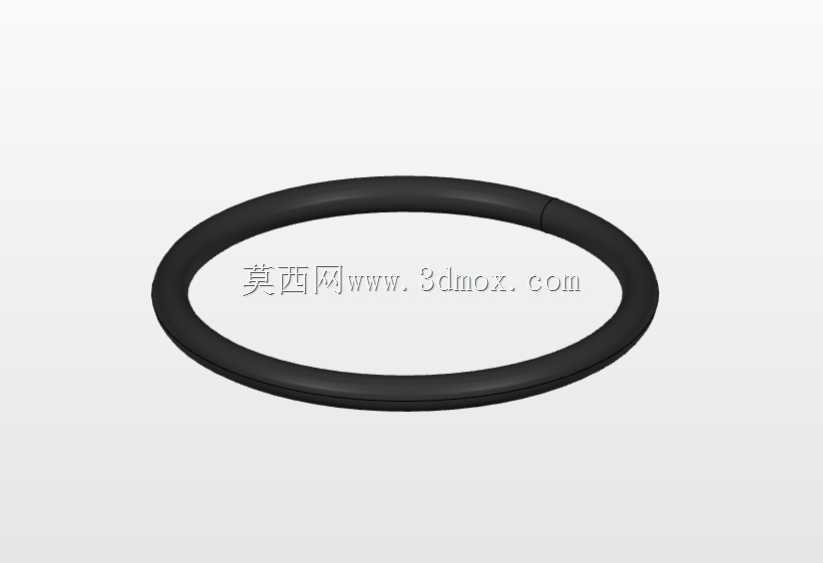

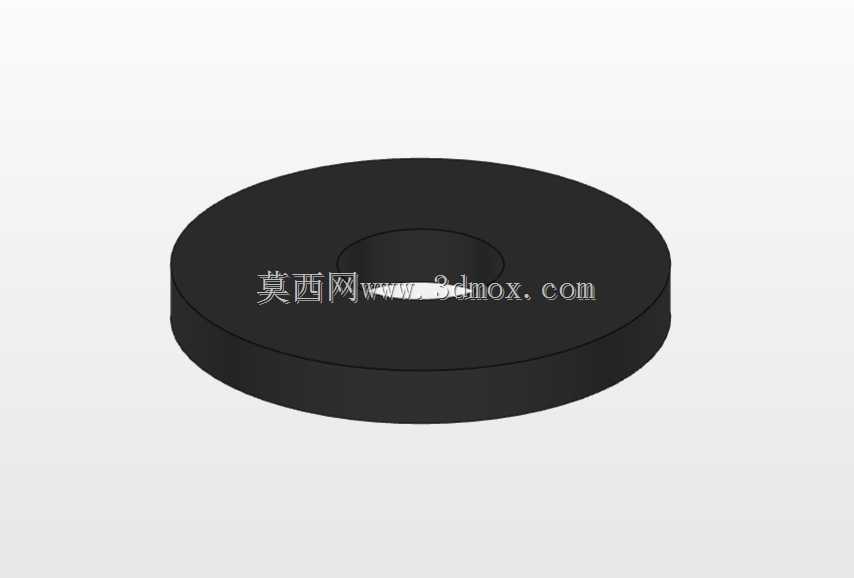

　　尺寸边界方面，选型时应重点确认三个参数：总长度决定其能否跨越夹层或连接两个相距较远的安装点；两端粗段直径决定接口规格和密封件尺寸；中间杆段直径决定支撑间距与外部护套内径。安装过程中，同轴度是关键控制项，若两端孔位不同轴，长杆容易受到附加弯矩，造成动作卡滞或密封偏磨。布置支撑时不宜只固定一端，较长杆身应在中部增加导向支架，支架与杆体之间保留合理间隙，既抑制振动挠曲，又不影响轴向动作。端部连接处应根据介质压力选择密封圈、生料带、端面垫片或卡套结构，避免排水过程中出现渗漏。

　　对于结构设计人员，该模型的价值在于提供了一种狭长管路阀件的布局参考：它不以大通径和高流量为首要目标，而强调直线安装、远端控制和空间适配。三维校核时可沿轴线建立管路中心线，检查端盖与管壁、杆身与支撑件、运动行程与周围设备之间的最小距离；对于需要保温或伴热的场合，还应在杆体外径之外预留保温层厚度。细化设计时再补充内流道孔径、阀芯行程、密封材料和操作力矩，即可形成完整的排水阀工程方案。
