角式篮式DN400管道过滤器三维结构

　　这套三维结构对应大口径角式篮式过滤器，公称通径按DN400进行布置，主要用于循环水、冷却水、给排水及低黏度流体输送系统中拦截焊渣、氧化皮、泥沙、纤维和块状杂质。设备采用侧向进口、下部出口的角向流道，能够在管路转角位置完成过滤，既减少直管段占用，也便于在泵房、换热站、化工装置管廊和市政水处理管线中布置。

　　从实际选型角度看，篮式过滤器通常设置在泵入口、换热器入口、调节阀前或关键仪表前，避免大颗粒杂质进入叶轮、管束和密封面。角式结构相较直通式更适合90度转向管路，流体从侧面法兰进入筒体后，经导流空间折向内部滤篮，杂质被截留在篮体内，洁净流体再由底部法兰流出。该流向安排使滤篮承受较均匀的压差载荷，同时让沉降下来的固体颗粒聚集在筒体下部，降低滤网被瞬时堵塞的风险。

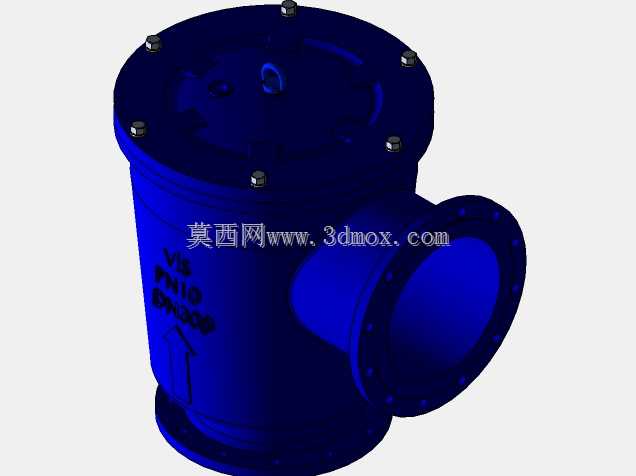

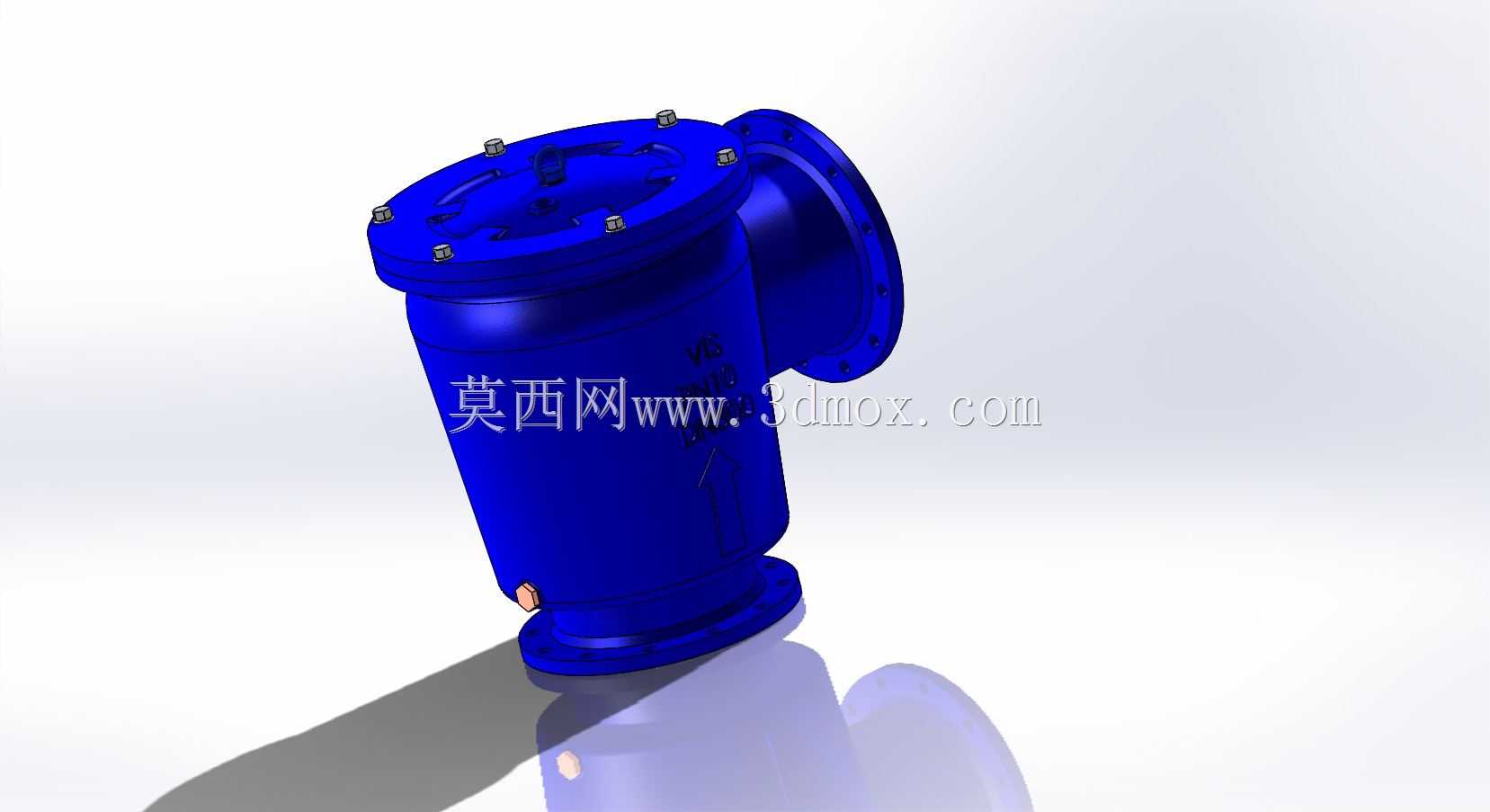

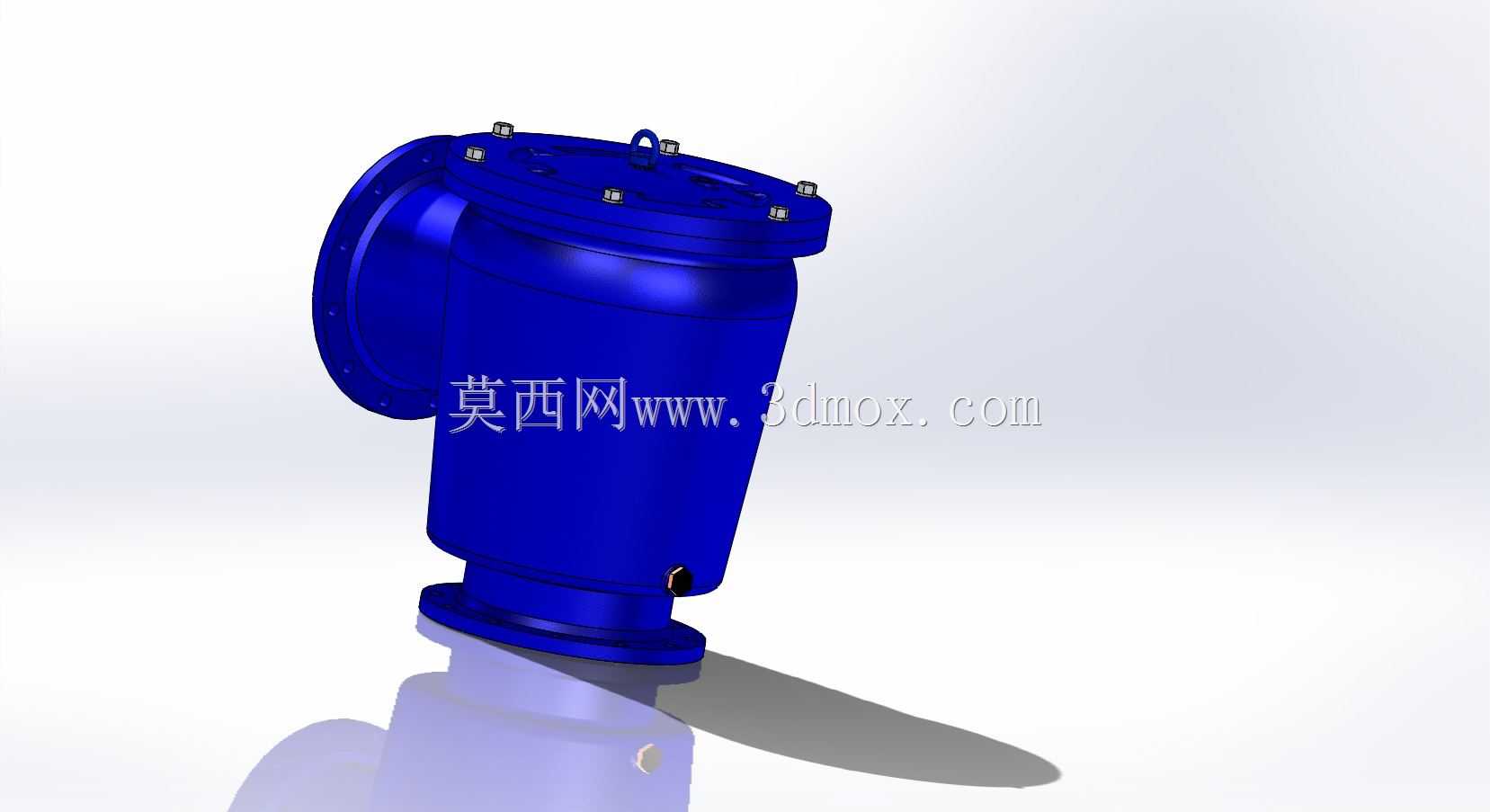

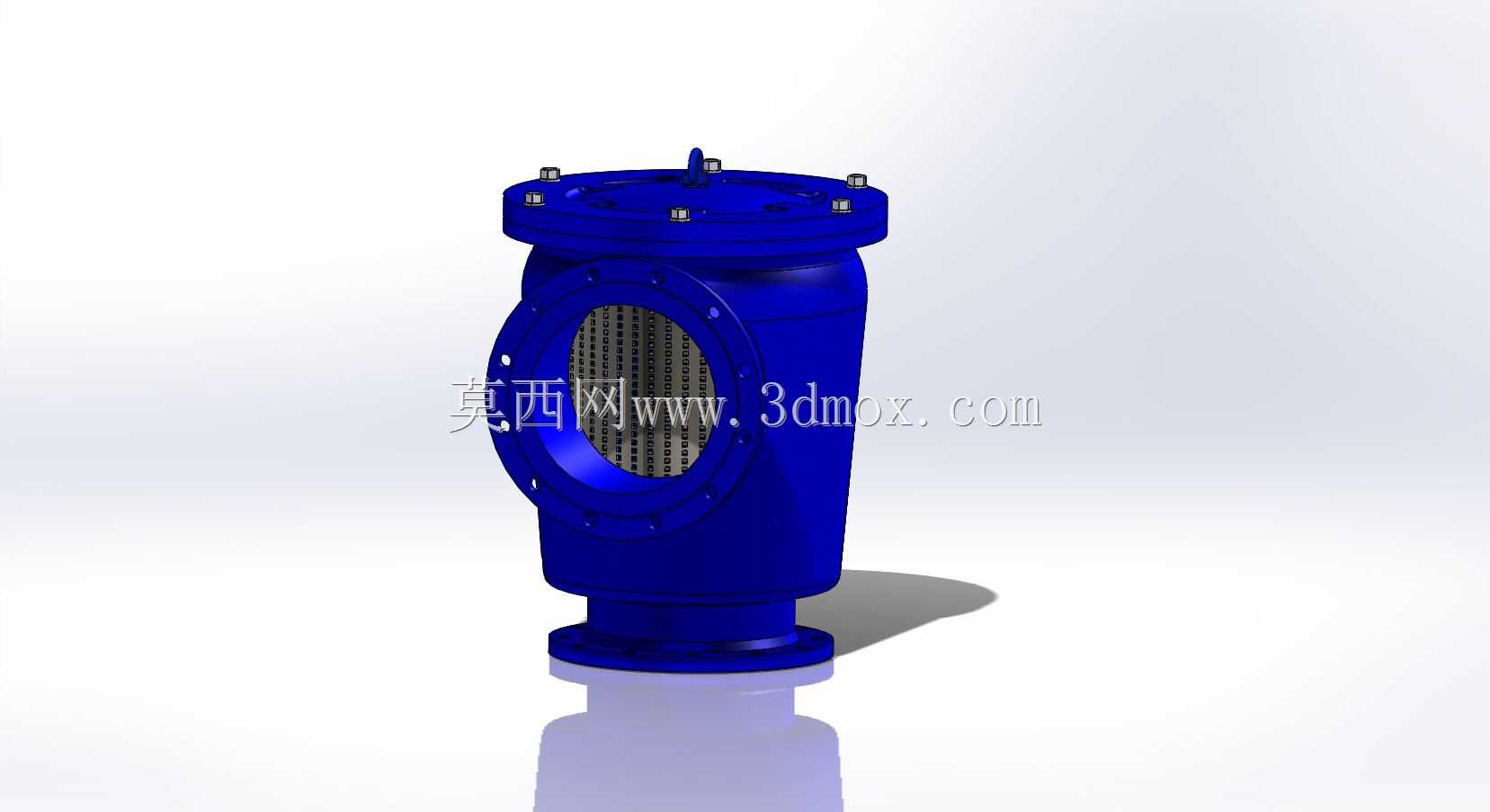

　　模型外形由上部承压筒盖、主筒体、侧向进口法兰、底部出口法兰、滤篮容纳腔、快开或螺栓压紧结构以及底部排污接口组成。顶部一圈紧固件用于压紧筒盖和密封件，检修时可松开紧固件开启上盖，抽出内部滤篮进行清洗或更换。筒体下部设置小口径排污接口，运行中可通过外接阀门排出积存污物，减少频繁开盖的工作量。底部法兰承担出口连接和设备支撑作用，现场安装时需要结合支墩或支架承受充水重量，而不能仅依靠相邻管道承担全部载荷。

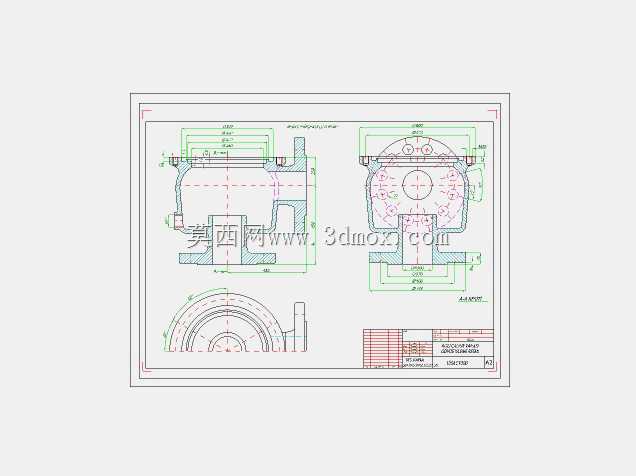

　　结构设计上，主筒体采用近似圆筒形承压腔体，壁厚需要根据设计压力、腐蚀裕量和材料许用应力校核。上盖与筒体之间的密封面应保证平面度，密封垫根据介质温度和化学特性选择橡胶、石棉替代垫或金属缠绕垫。侧向进口法兰与底部出口法兰均按对应管法兰标准建立连接边界，螺栓孔数量、孔径和分布圆需要与DN400管路法兰匹配；若用于较高压力等级，法兰厚度、颈高和螺栓规格都应随压力等级提升而调整。

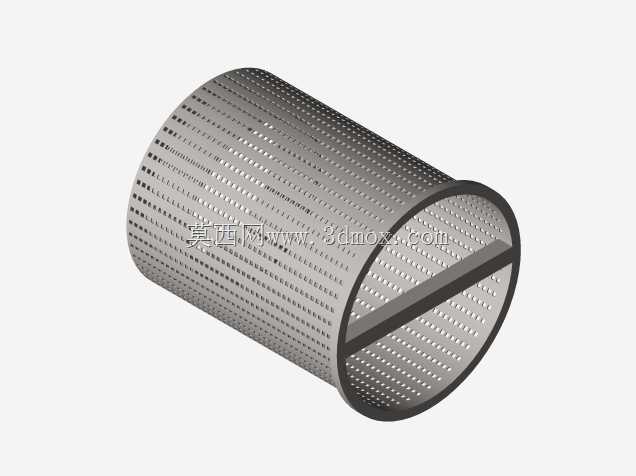

　　内部滤篮是功能核心，通常由穿孔板承托筒加不锈钢滤网组成。穿孔板提供刚性支撑，滤网决定过滤精度。三维建模时应体现滤篮与筒体内壁的定位台阶、压盖间隙以及提手结构，保证滤篮在流体冲击下不会偏移，同时能被人工提出。滤篮开孔率需要兼顾通流能力和强度：开孔率过低会造成压损增大，过高则可能削弱支撑筒刚度。对于DN400这类大口径设备，过滤面积应明显大于管道截面积，以延长清洗周期并降低初始压差。

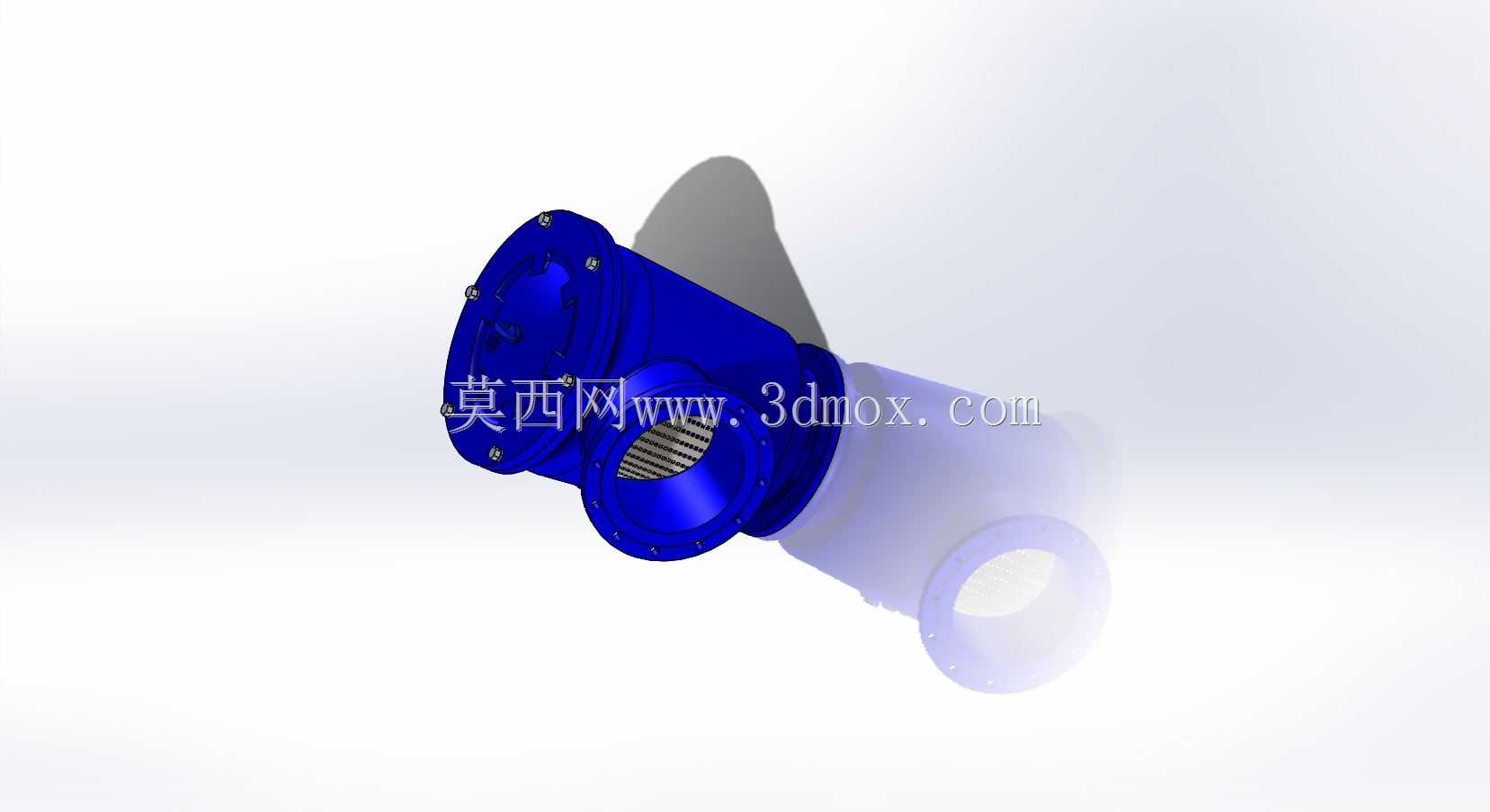

　　流道组织方面，进口不宜直接正对滤网局部区域，否则高速含颗粒流体会造成冲蚀和偏流。角式腔体在进口处形成缓冲空间，使流速降低后再进入滤篮，有利于较重颗粒沉降。出口位于底部中心附近，可引导流体沿筒体轴向汇聚排出。建模时应检查进口法兰中心线、底部出口法兰中心线和筒体轴线的相对位置，确保设备能够直接替代管道弯头段，而不会在现场出现管线错位。

　　安装边界需要重点核对三个维度：一是侧向法兰到筒体中心线的距离，二是底部法兰端面到上盖最高点的高度，三是上盖开启后抽出滤篮所需的竖向检修空间。大口径滤篮本身长度较大，若顶部预留空间不足，后期维护只能拆卸相邻管道，会显著增加停机时间。设备周围还应留出排污管操作空间，底部排污口不应贴近基础或楼板。

　　工程应用中，这类过滤器的压损随流量、滤网精度和杂质积存程度变化。选型时不能只按管径匹配，还要结合介质流量、允许压降、颗粒粒径和清洗周期确定滤篮面积。用于循环冷却水时，常选择较粗滤网以保证大流量；用于保护精密阀门或换热设备时，可提高滤网目数，但需校核压差并设置压差监测或定期巡检。冬季室外布置时，还应考虑停机排空和保温，避免筒体内存液冻胀。

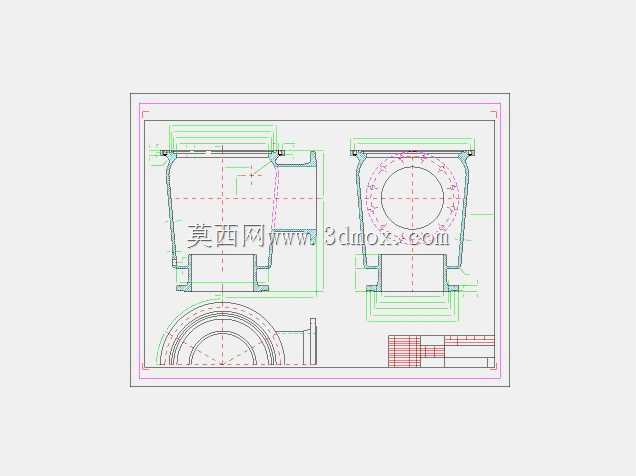

　　三维模型对法兰端面、螺栓分布、筒体过渡圆角、上盖压紧点、排污口位置和滤篮抽取路径均进行了实体表达，适合在管道布置、设备校核、检修空间分析和非标改型设计中使用。结构人员可在此基础上调整压力等级、筒体高度、滤篮精度、密封形式和支腿位置，使其满足不同工况下的安装与维护要求。
