PN25DN80角式法兰截止止回阀

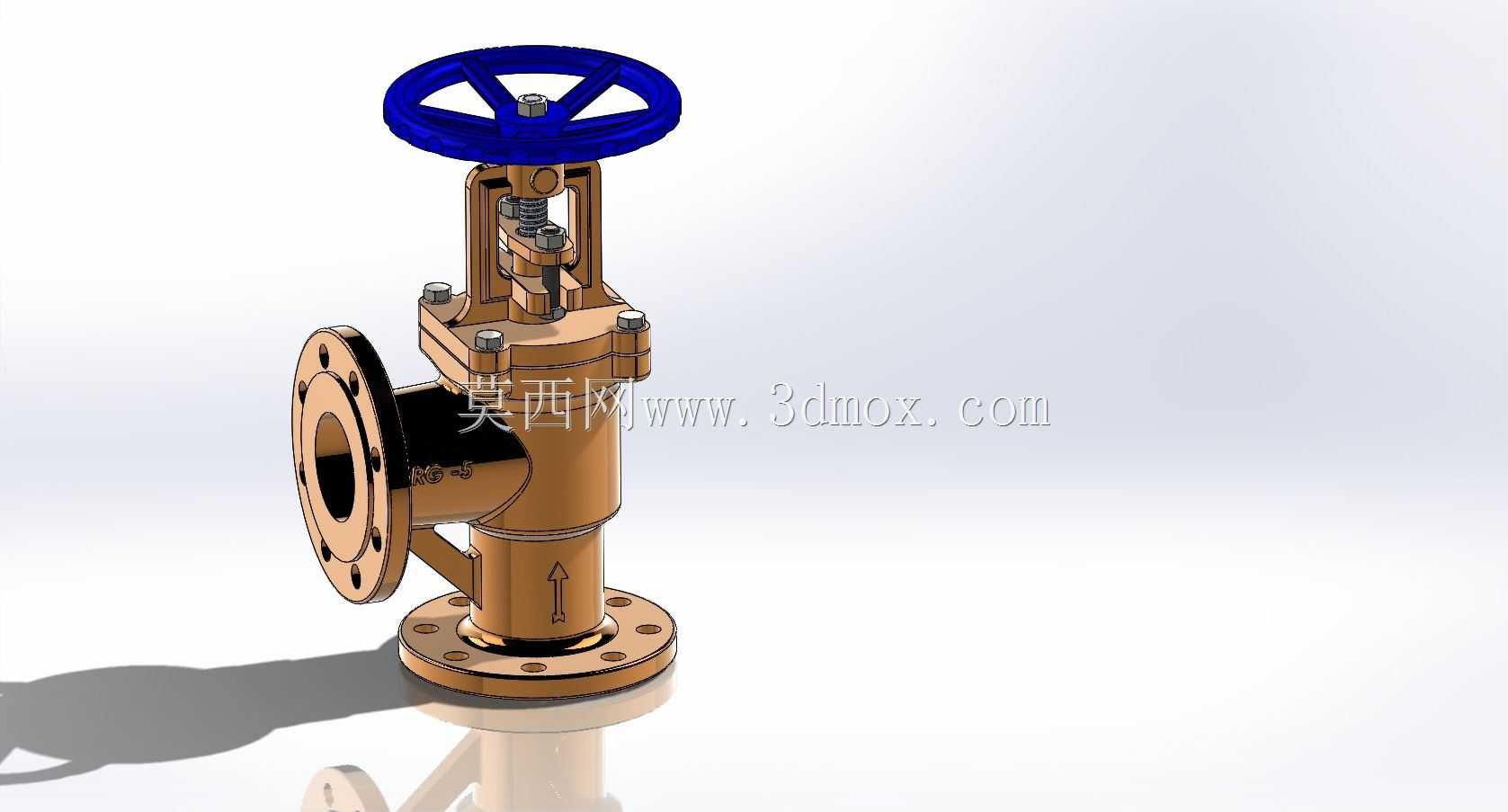

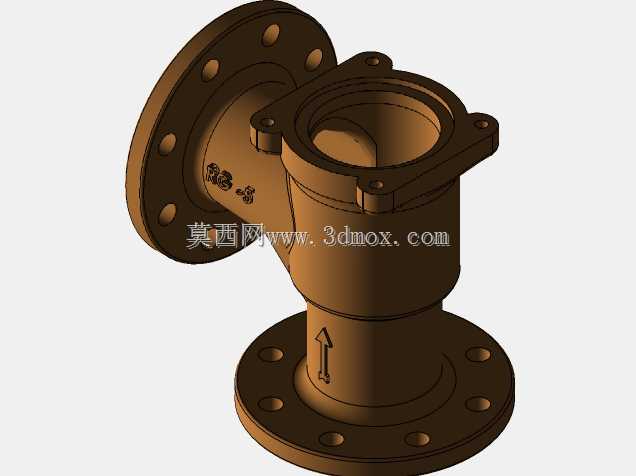

　　该角式阀门结构将直通管路的流向转折90度布置，入口位于阀体下部垂直法兰端，介质自下而上进入阀腔后，从侧部水平法兰接口流出，阀体铸铜外观对应工业管路中耐腐蚀、耐中压的铜合金阀件应用场景，常见于船舶海水管路、暖通给排水系统、化工低压流体输送管线以及需要节省直管安装空间的紧凑型管廊布局中。角式结构相比直通式截止阀，流体在阀腔内仅完成一次转向，流道阻力反而低于同规格直通阀，同时阀体自身承担了管路90度弯头的功能，在安装空间受限的舱室、机组旁通管路里，可以省去一个弯头和两道法兰焊口，既减少了管路泄漏点，也压缩了管线整体占用空间。

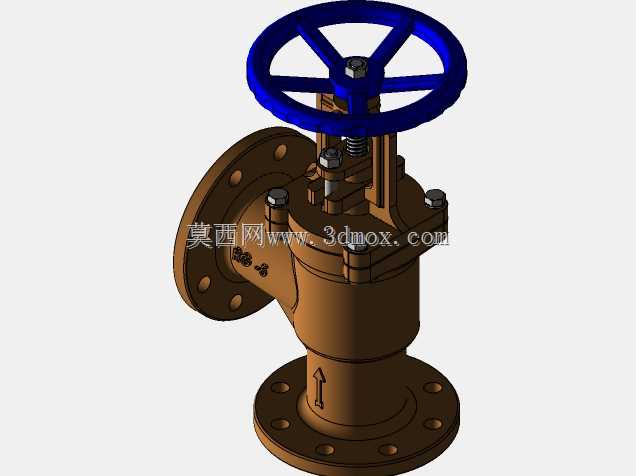

　　阀门顶部设置蓝色手轮操作机构，手轮通过阀杆螺母将旋转运动转化为阀杆的直线升降，阀杆带动下部阀瓣沿阀座轴线垂直移动：当手轮顺时针旋转时，阀瓣下压贴合阀座密封面，实现管路截断；手轮逆时针旋开时，阀瓣抬升，介质可在阀腔内流通。阀杆中段外露的梯形螺纹与支承架结构完全还原了明杆阀门的特征，操作人员可以直接通过阀杆伸出高度判断阀门当前开度，在巡检过程中无需额外加装阀位反馈装置即可快速识别阀门开关状态，这一设计在船舶机舱、换热站等需要人工频繁操作调整流量的场景中实用性很强。阀杆填料函部位设置压盖与锁紧螺栓，可在运行状态下压紧填料实现阀杆动密封的在线维护，避免轻微外漏时必须停线拆解阀门。

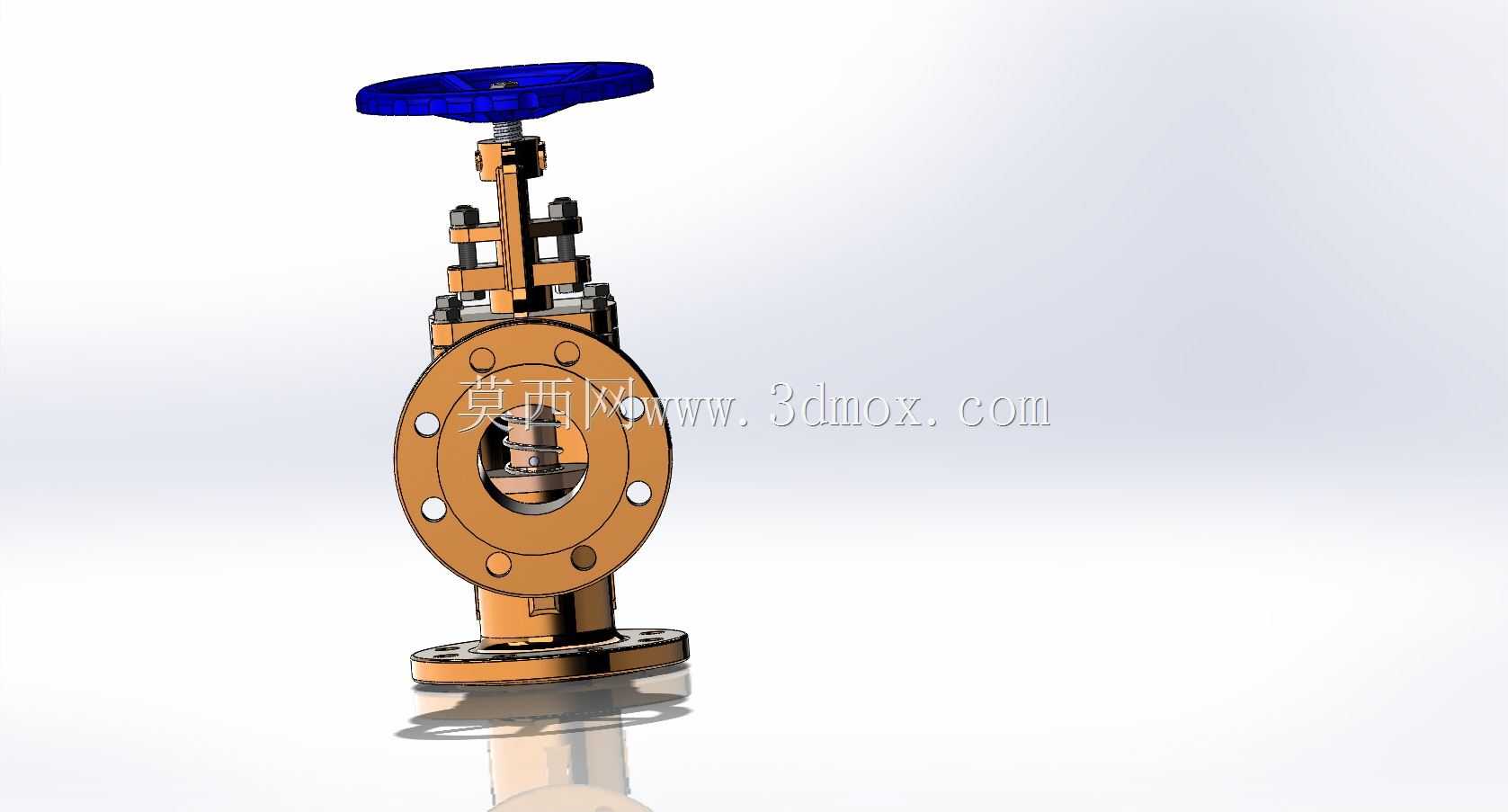

　　阀体两侧与底部均采用标准法兰连接形式，法兰盘上均匀分布多个螺栓通孔，PN25压力等级对应2.5MPa公称工作压力，DN80通径对应法兰内径适配公称直径80mm的管路，法兰密封面为突面结构，装配时搭配非金属垫片即可满足中低压流体的静密封要求。侧方法兰与底方法兰的端面轴线保持垂直，两个法兰的螺栓孔方位在建模时已按管路安装惯例对齐，现场配管时不需要额外旋转阀体调整孔位。阀体下部铸出的箭头标识明确标注介质允许流向，提示安装时必须保证介质从下部入口流向侧部出口，反向安装会导致阀瓣受力异常、密封失效。

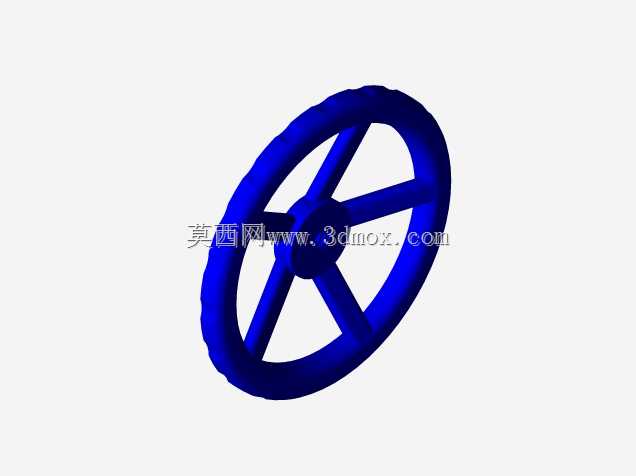

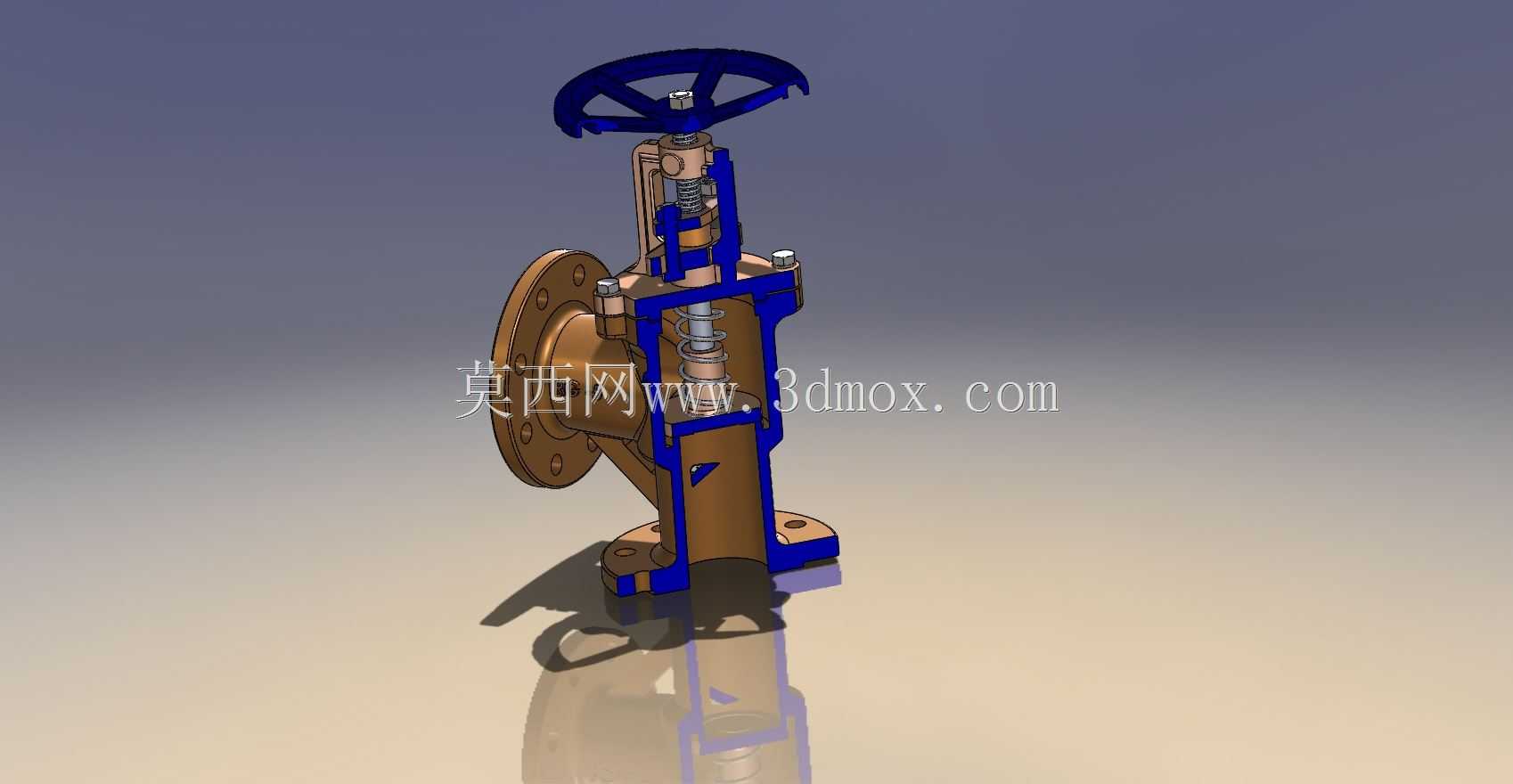

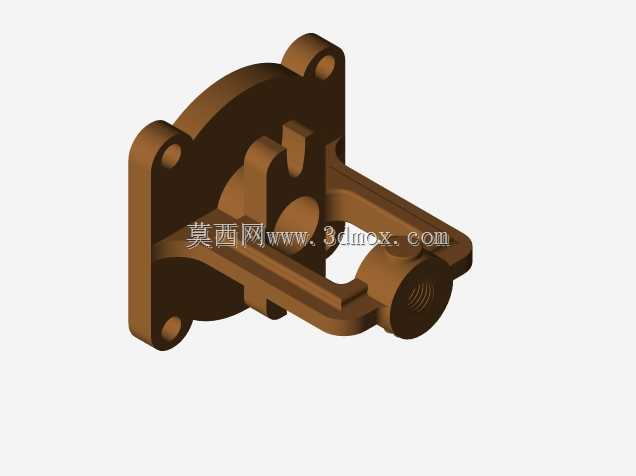

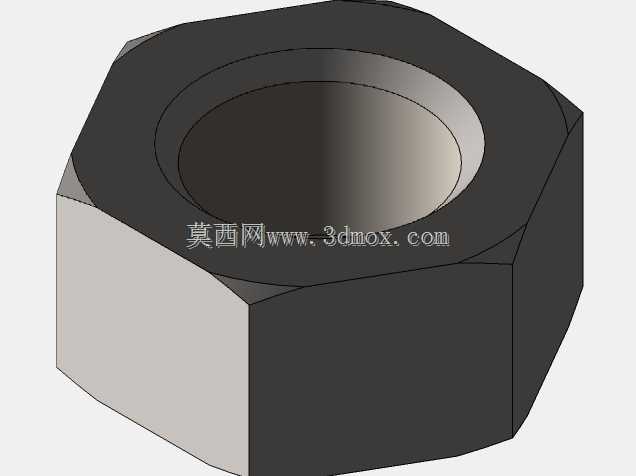

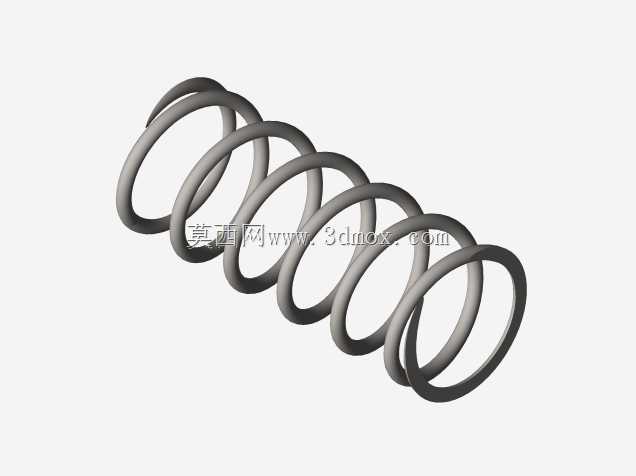

　　该类阀件同时兼具截止调节与止回防护的双重作用：正常工况下可通过手轮调节阀瓣开度控制管路流量，当泵组意外停机、管路下游压力反冲时，阀瓣可在反向介质压力作用下自动回落贴合阀座，阻止介质倒流，避免泵叶轮反转、水锤冲击破坏上游设备。三维建模过程中完整还原了阀体内部流道轮廓、阀瓣与阀座的配合锥面、阀杆梯形牙型、手轮轮辐镂空结构、法兰螺栓孔阵列以及阀体外部加强筋布局，结构工程师在做管路集成设计时，可以直接将该模型导入装配环境，核对阀门操作手轮的预留操作空间：手轮旋转半径范围内不能布置其他管线或设备支架，保证操作人员戴劳保手套也可以完整转动手轮；同时要核对阀体底部法兰的支撑高度，角式阀门自身重量较大，侧出口法兰连接后不能仅靠管路承担阀体重量，需要在阀体下方设置独立支撑支架，避免法兰接口受额外弯矩产生密封渗漏。模型中各零件的装配关系完全符合实际阀门的装配顺序：先将阀座压装进入阀体，再依次装入阀瓣、阀杆、填料、填料压盖、支架、阀杆螺母，最后固定手轮，拆解维护时的零件层级清晰，可为阀门维修工装设计、备件测绘、管路干涉检查提供准确的三维依据。
