带杠杆驱动机构的黄铜发声器阀DN50

　　现场管路里这类带杠杆配重的发声器阀，常出现在需要介质流动状态提示、超限报警或动作反馈的工艺管段上。阀体采用黄铜材质，耐一般水、气及弱腐蚀介质，内外轮廓按铸造阀体思路建模，两侧法兰保留了真实连接面、螺栓避让区和密封端面，中间腔体容纳启闭件，顶部布置阀杆与压盖结构。

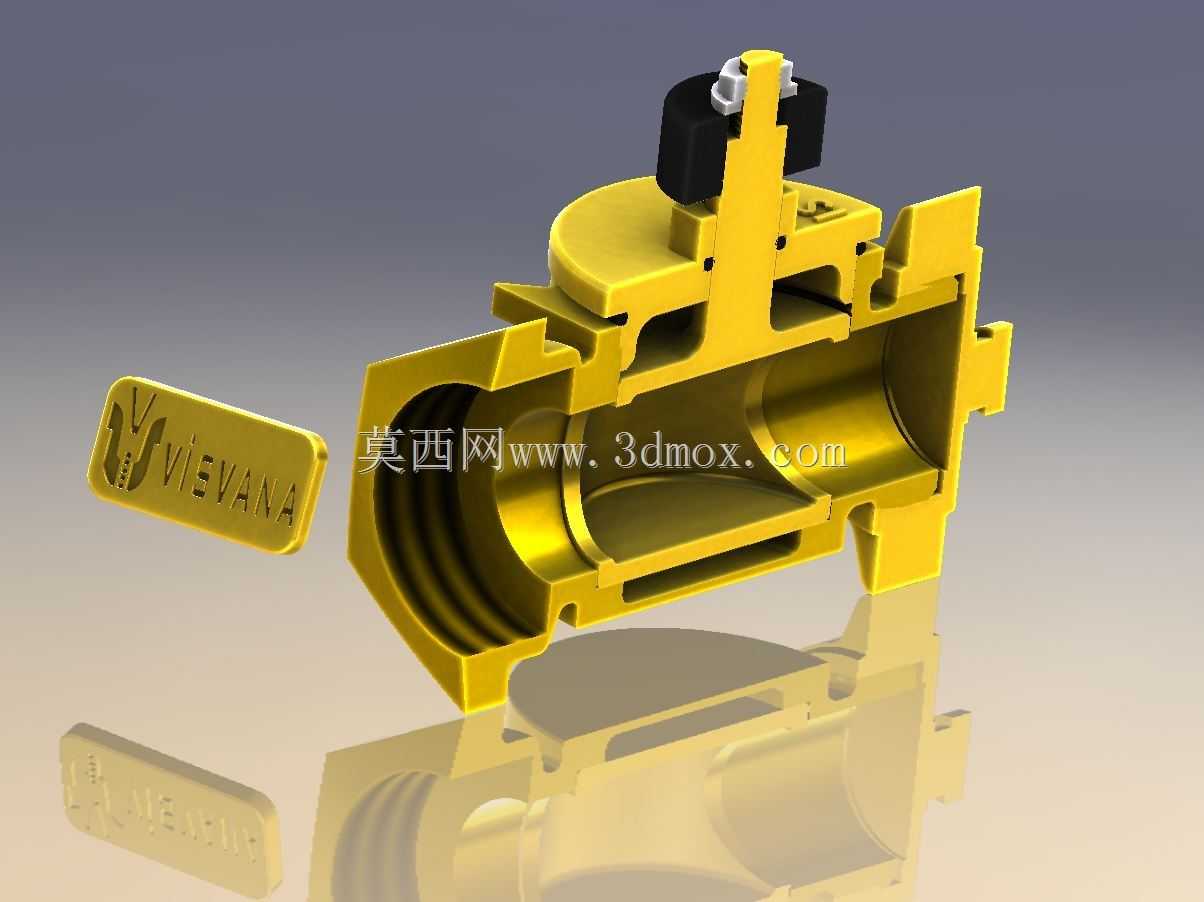

　　从结构布置看，阀门主体为直通式流道，入口和出口采用法兰对接，DN50口径对应常规两寸管路，安装时需要在两侧留出法兰螺栓穿装空间，尤其杠杆摆动方向不能与管道支架、保温层或相邻设备干涉。模型中阀体肩部铸有品牌标识与规格字样，铭牌区域单独成形，这类细节在出工程图或做装配干涉检查时不能忽略，因为铭牌凸起会影响外包装、保温包覆以及近距离并管布置。

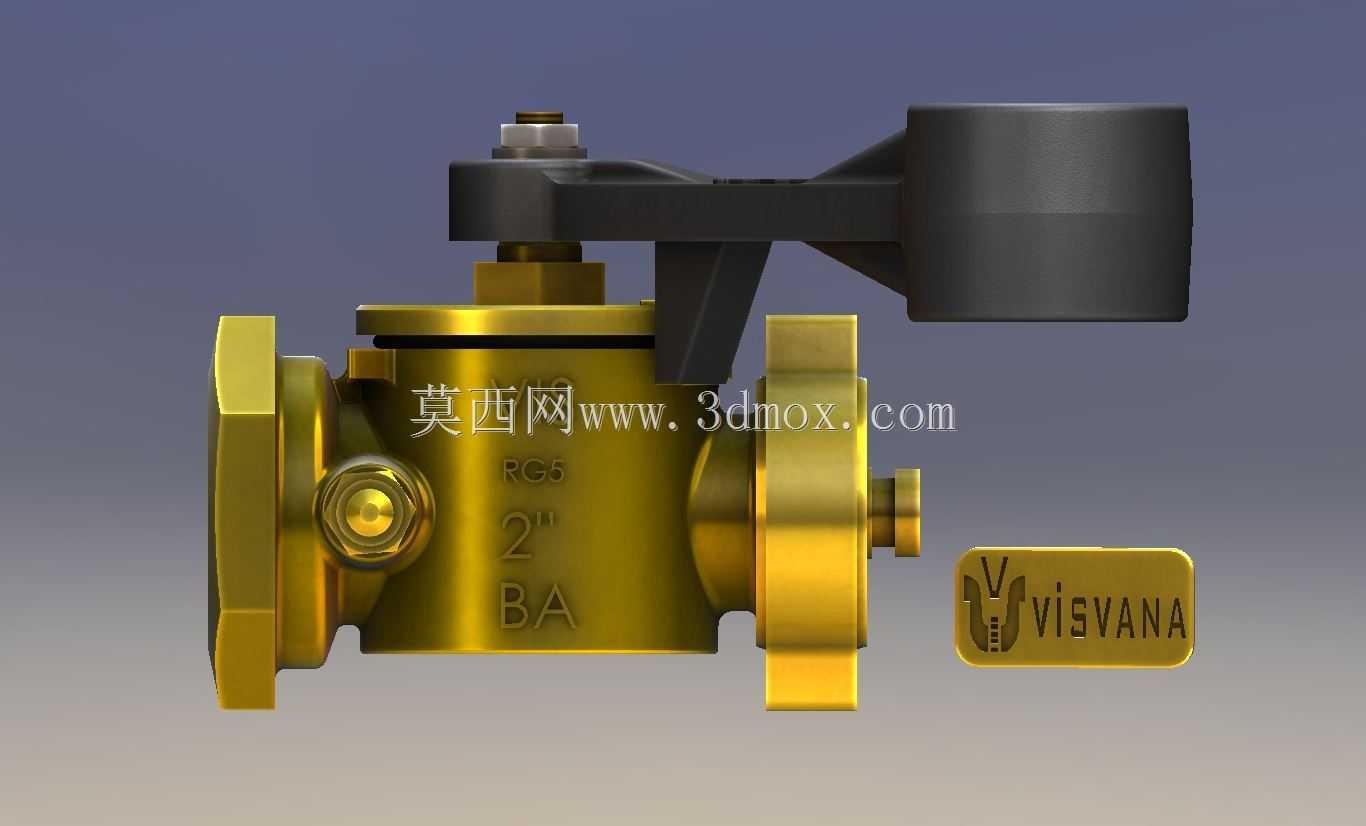

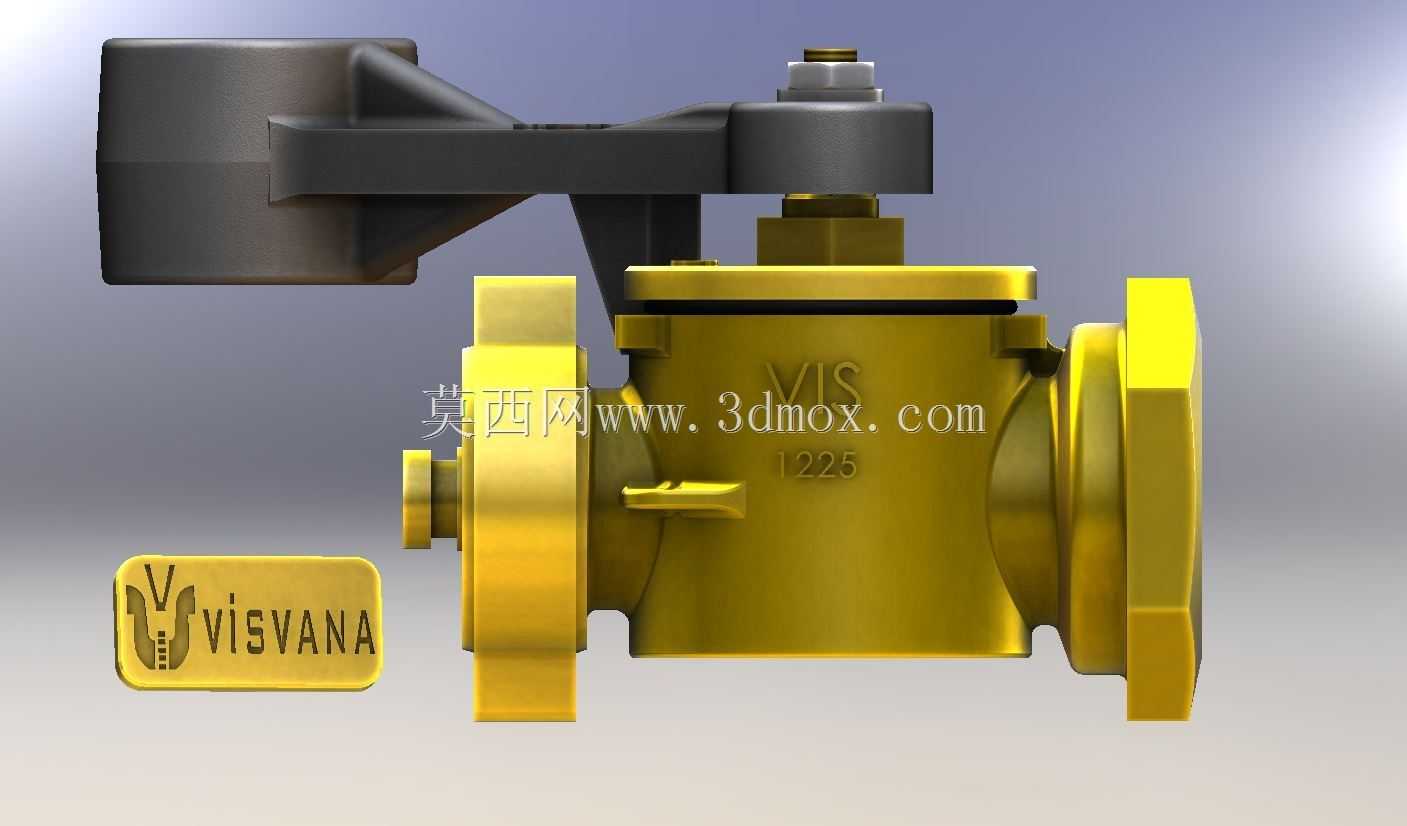

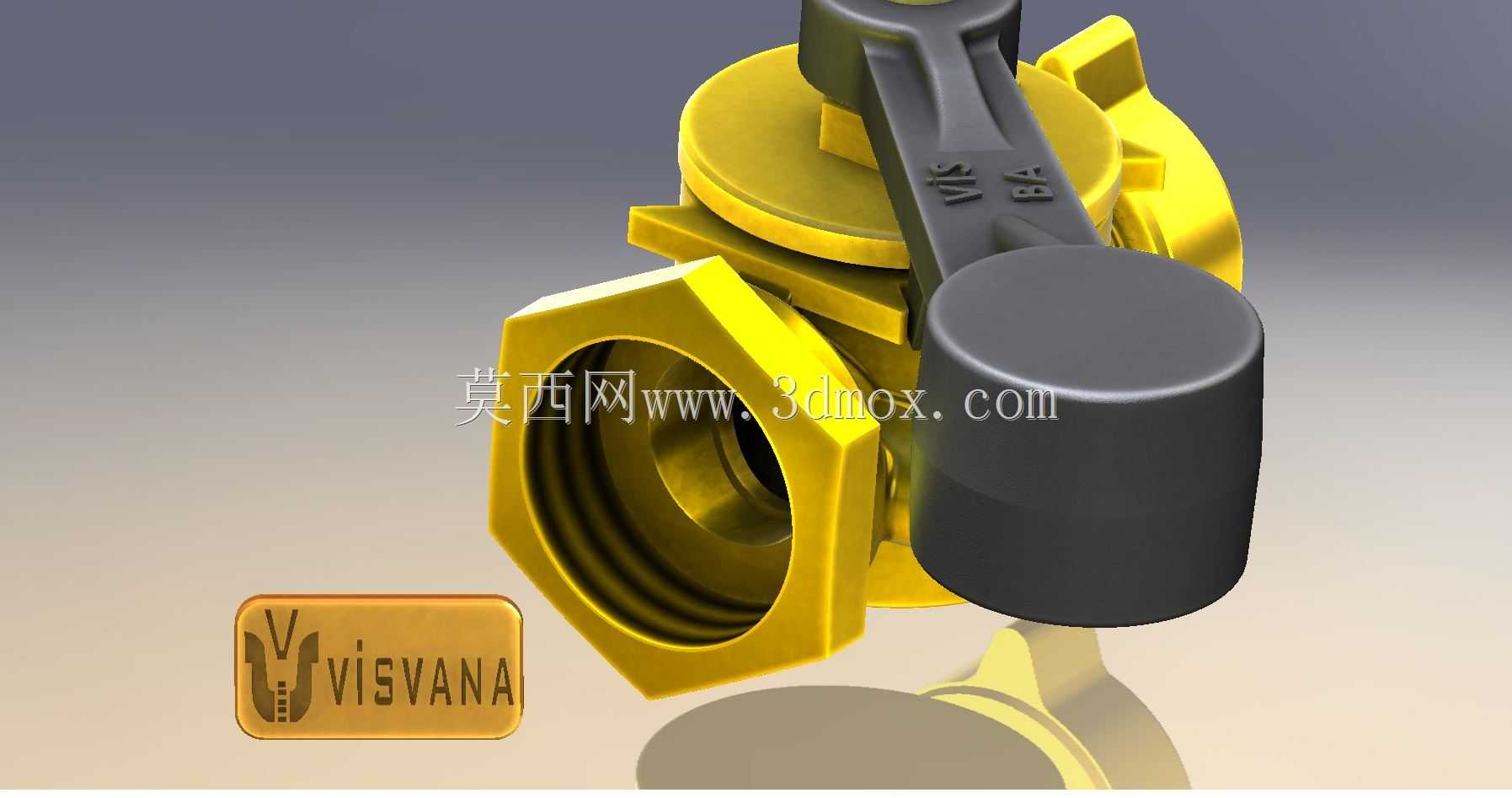

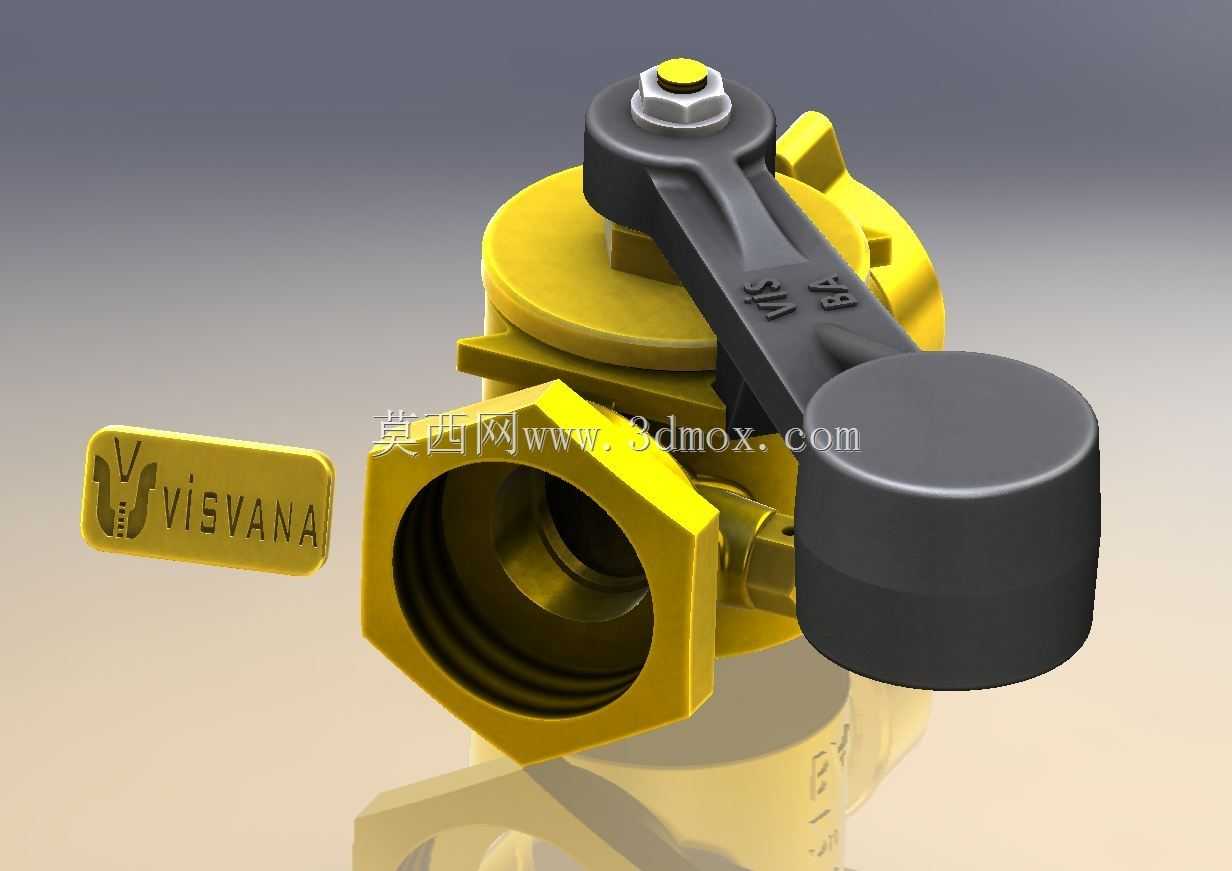

　　上部驱动部分是该阀区别于普通截止阀的关键。阀杆从阀体中腔向上伸出，通过压盖、螺母和支承座完成轴向定位；杠杆组件铰接在支架上，一端连接阀杆或内部启闭件，另一端设置重锤式执行块。管路介质压力、流量或外部联锁条件达到设定状态时，杠杆机构带动阀件动作，同时触发发声、报警或状态提示功能。重锤外形不是简单方块，而是带安装槽和夹持面的铸件，能够通过位置变化调整力矩，这一点在三维装配里需要重点核对转动轨迹。

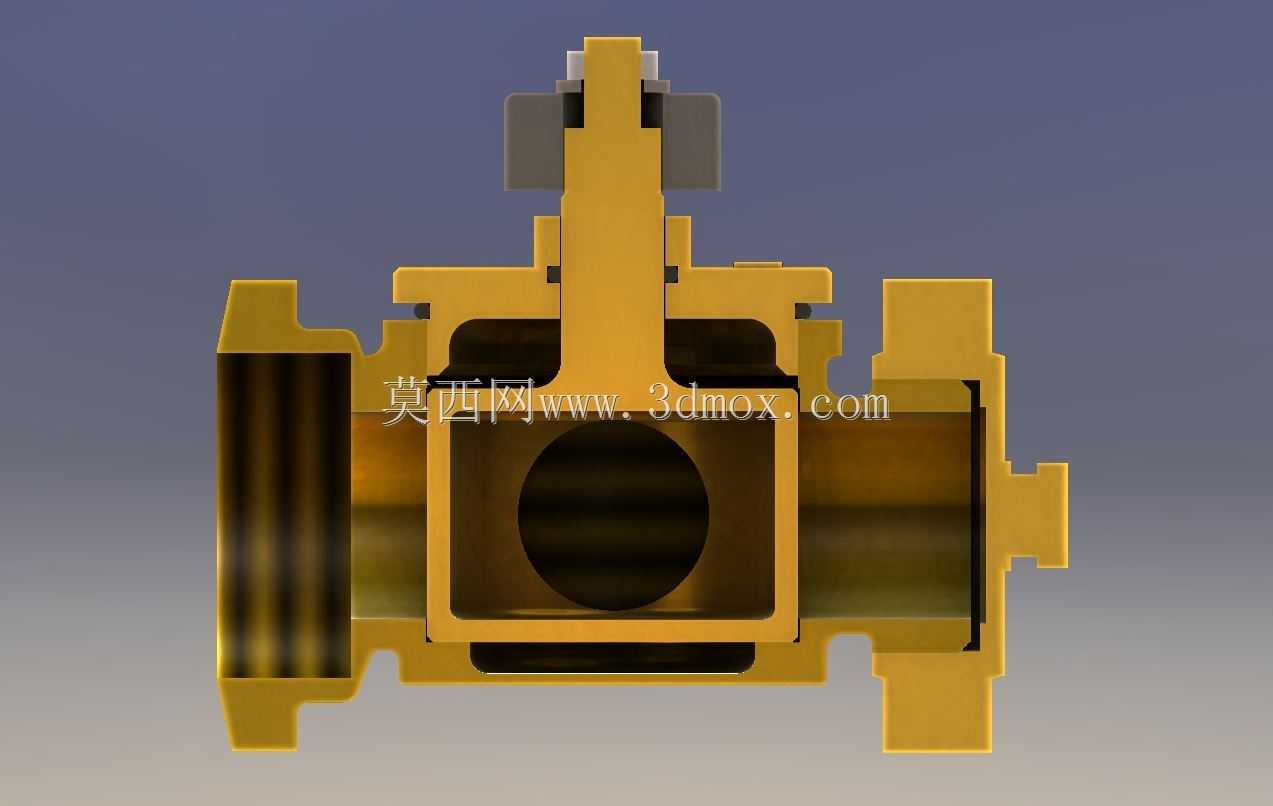

　　建模时应先确定阀体中心线、法兰端面和阀杆轴线三个基准。直通流道决定了左右法兰同轴，阀杆轴线则与流道垂直相交；杠杆回转中心位于阀杆上方偏置位置，重锤在最远端形成较大力臂。阀体壁厚、法兰厚度、颈部过渡圆角和加强筋都要按可铸造工艺处理，避免出现尖锐薄壁或无法拔模的面。黄色黄铜阀体与黑色杠杆、重锤分色表达，便于在评审中区分固定承压件和运动件。

　　安装边界方面，除法兰外径和端面距外，还要关注杠杆抬起、落下两个极限位置。重锤向侧后方伸出，水平方向占用空间明显大于阀体本体；若阀门布置在泵房、阀井或紧凑设备撬块内，必须预留手动复位、检修拆卸和重锤运动空间。顶部螺母、压盖和铰接销也需要留出扳手空间，不能只按阀体静态外形做净距校核。

　　功能设计上，这种阀不是单纯截断管路，而是把机械动作、流体通道和报警提示结合在一起。内部启闭件与阀杆的连接要保证行程明确，关闭时密封面贴合，开启时流道阻力尽量小；杠杆支点、连杆和阀杆之间的间隙会影响动作灵敏度，模型中应体现销轴、衬套或配合孔的层次。对于选型人员，可通过该三维件核对法兰标准、口径、驱动方向、检修空间及与周边管件的干涉关系；对于结构设计人员，则可据此完善铸造圆角、加工面、密封副和重锤力矩调节结构。
