油箱液位测量显示装置结构设计

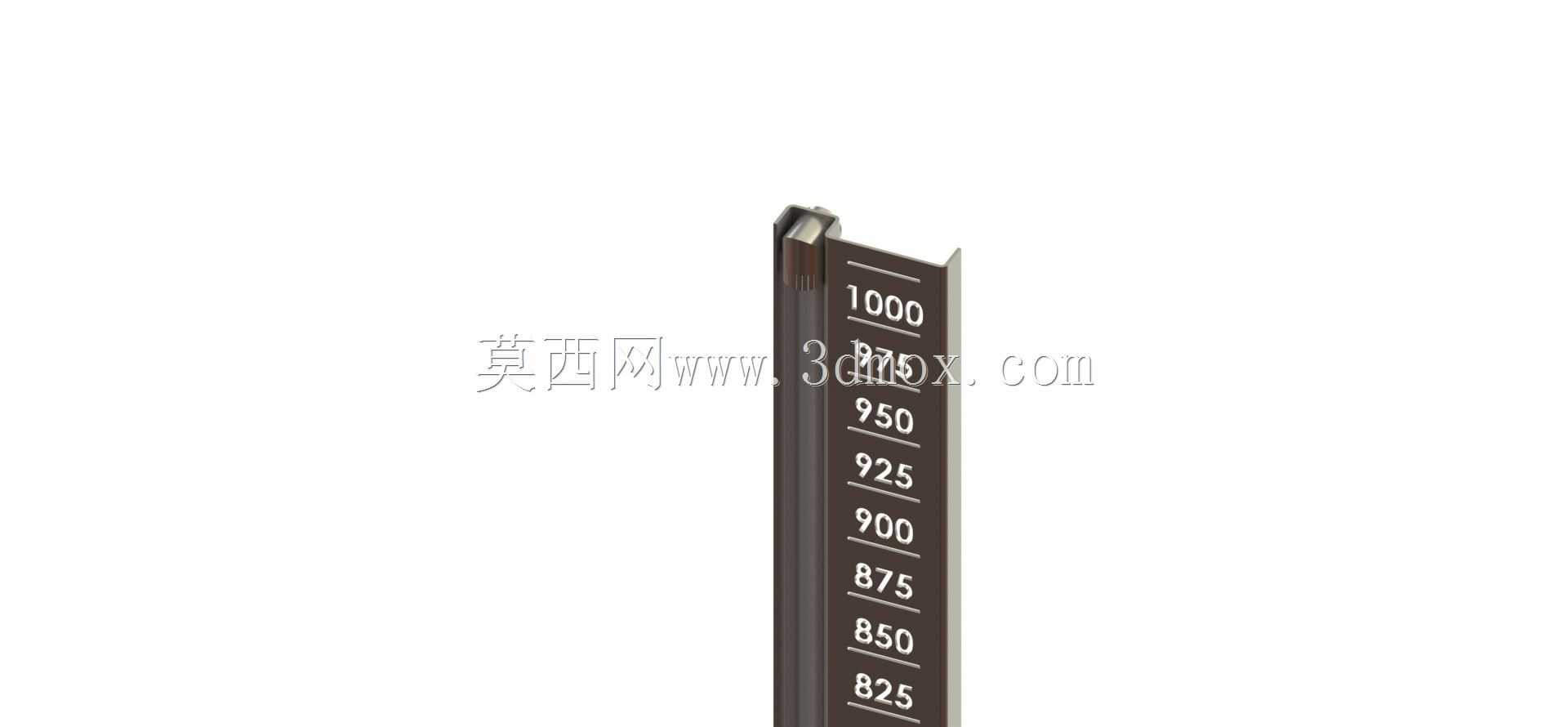

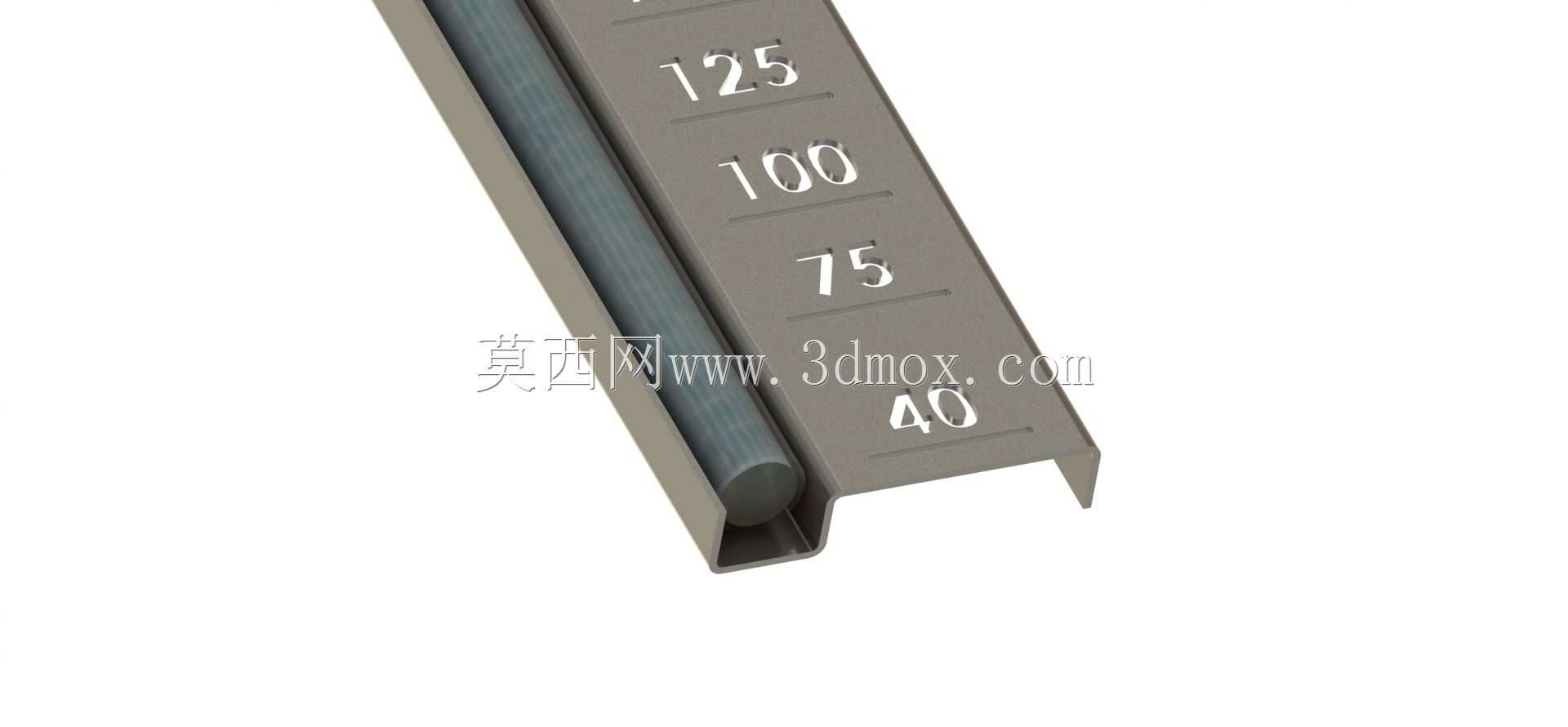

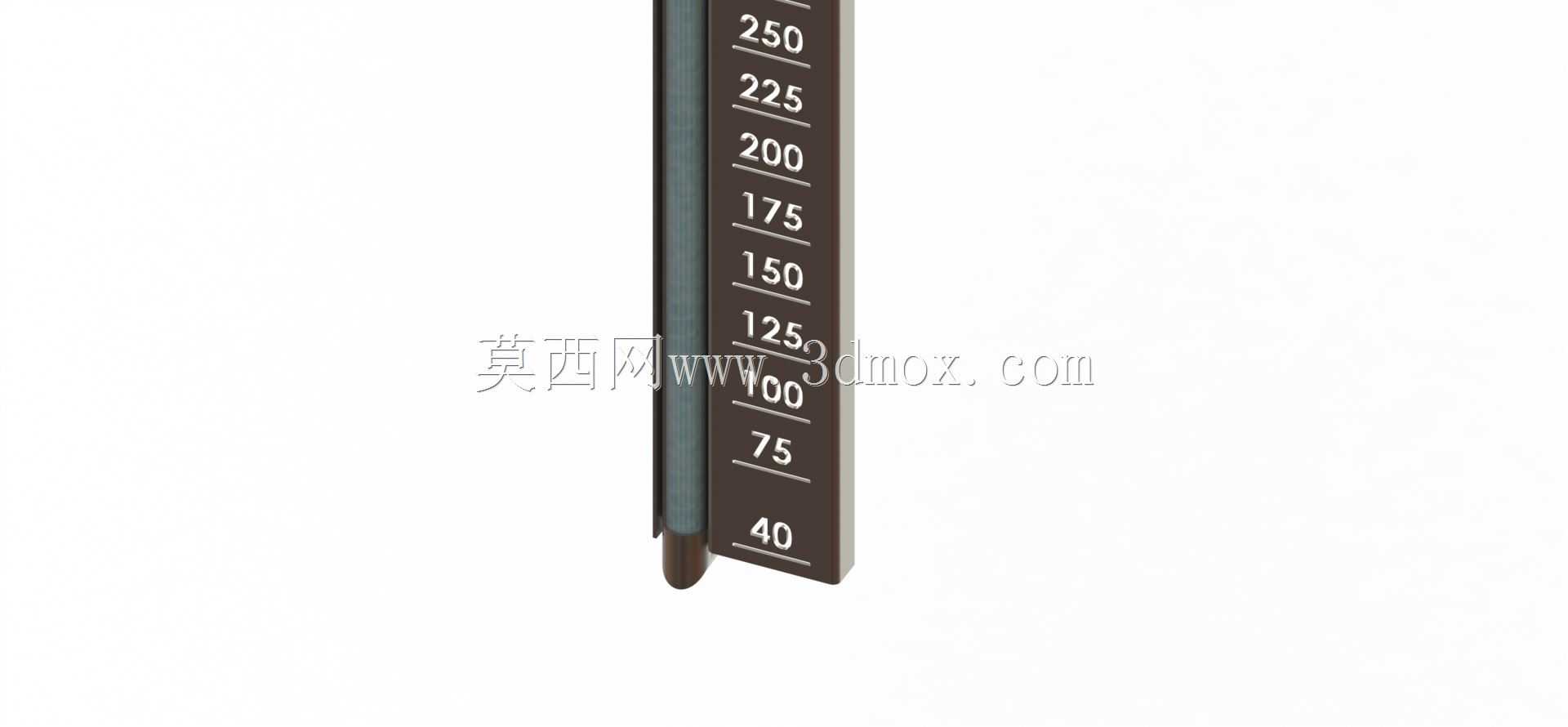

　　在工业储液、流体输送相关的设备配套场景中，液位的直观可视读取是日常运维、工况判断的核心需求之一，传统玻璃管式液位计长期使用后易出现磕碰碎裂、密封渗漏、刻度磨损模糊的问题，这款液位显示装置的设计，正是针对这类痛点做的结构优化，适配各类常压储油箱、小型工艺储液槽的液位观测需求。从结构逻辑来看，该装置采用外置卡装式的安装思路，主体承载结构为带刻度标识的槽型型材件，刻度沿槽体长度方向线性排布，覆盖从低液位到高液位的常用观测区间，刻度数值采用凹刻或丝印的方式固定在槽体正面，避免长期擦拭、油污附着导致的标识脱落，槽体的截面做了折边强化处理，既提升了长条结构的抗弯折能力，也为内部的液位传导组件提供了封闭的安装空间，避免外界粉尘、

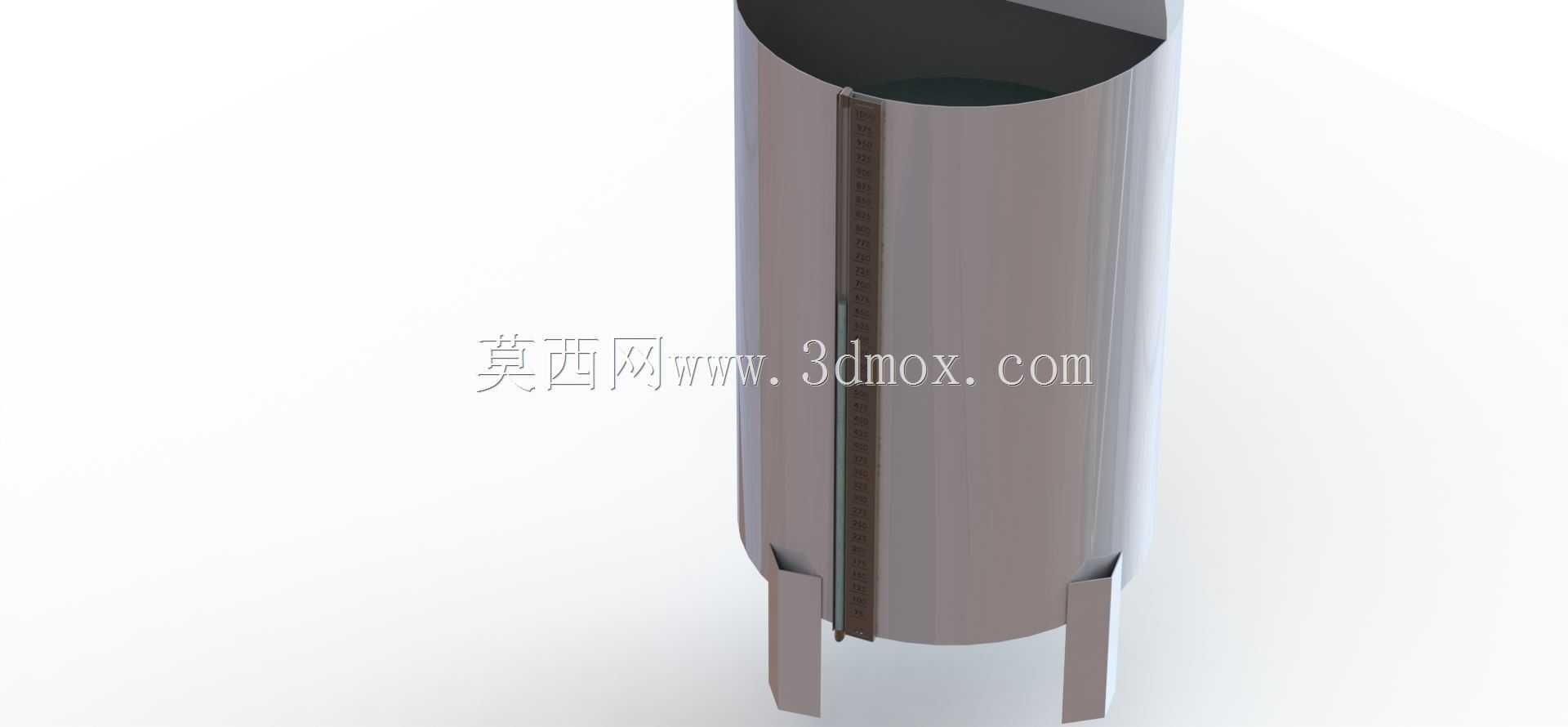

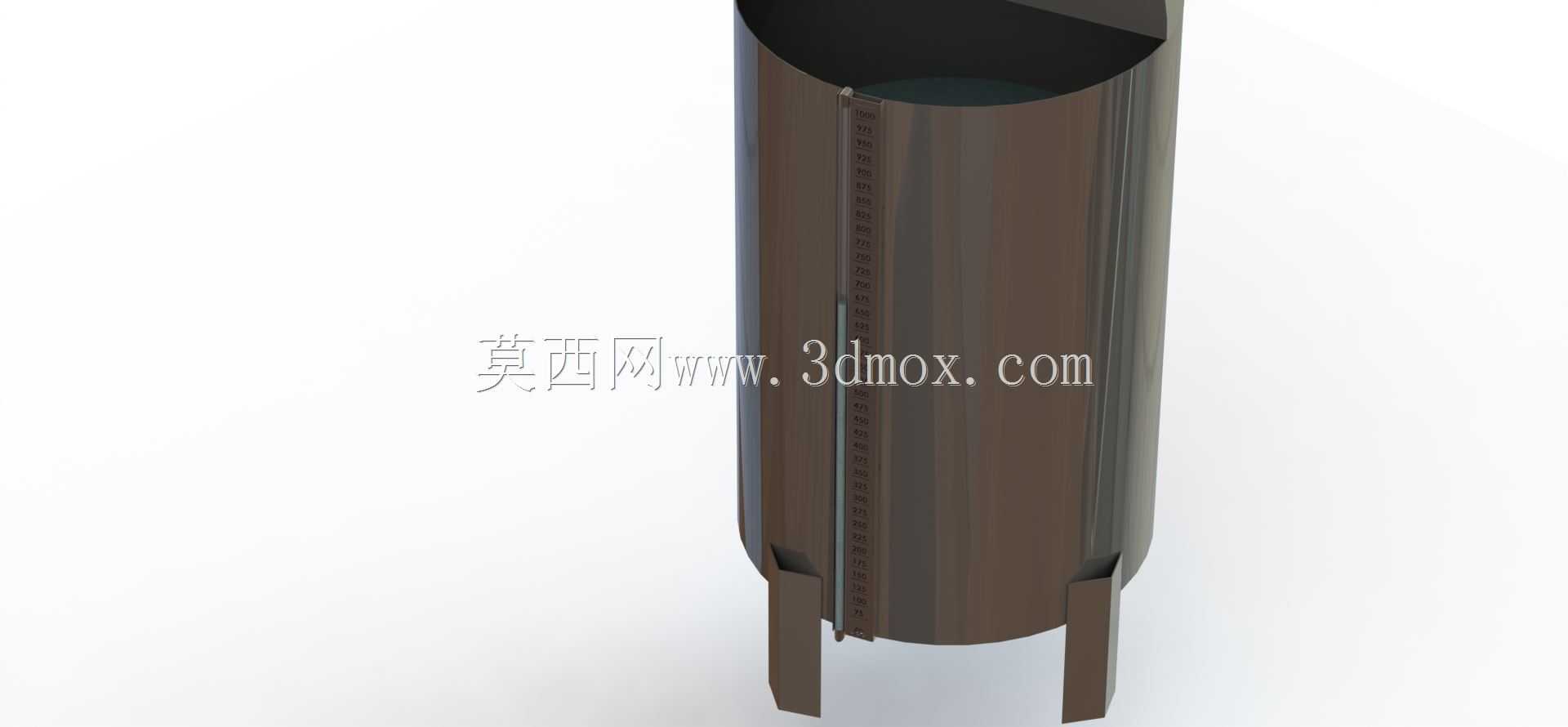

　　油污直接接触传感部件。装置内部的液位传导组件依托连通器与浮力提升的复合原理工作，不需要额外供电即可实现液位的同步显示，相较于光电式、电容式液位计，不存在信号干扰、供电故障导致的显示失效问题，在车间复杂电磁环境、户外无供电配套的储液点位也能稳定工作。设计过程中充分考虑了不同安装场景的适配性，槽体的安装边预留了标准的固定孔位，可直接通过螺栓固定在油箱侧壁的预设安装位上，不需要对原有箱体做大面积的开孔改造，安装边界可适配壁厚3mm到12mm的各类金属、塑料储液箱体，连接部位采用耐油橡胶密封件做静密封，长期接触矿物油类介质也不会出现溶胀渗漏的问题。从实际使用的角度出发，该装置的可视角度做了优化，刻度面与安装面呈微小的倾斜角度，

　　操作人员站在地面常规巡检视角即可清晰读取液位数值，不需要俯身或凑近箱体观察，日常巡检的效率更高。槽体内部的浮子组件采用耐油密度的工程塑料加工，表面做光滑处理，避免长期使用后油污附着卡滞，浮子的升降行程与刻度区间完全匹配，低液位刻度对应油箱允许的最低存液量，高液位刻度对应油箱的额定注液上限，可直接帮助运维人员判断注液量是否达标、是否存在异常跑冒滴漏的问题。相较于传统玻璃液位计，该结构的抗冲击性能更强，日常设备维护过程中工具磕碰、周边物料剐蹭都不会造成装置破损碎裂，减少了备件更换的频次与运维成本。在结构细节上，槽体的上下端设置了可拆卸的端盖，当内部组件出现卡滞、需要清理油污时，不需要整体拆除装置，仅需拆开端盖即可完成内部清洁与部件更换，

　　维护操作的便捷性更高。装置的整体长度可根据不同油箱的液位量程做适配调整，刻度间隔按照等距原则排布，读数误差控制在工程允许的范围内，可满足大多数工业场景下的液位观测精度要求，不需要额外搭配高精度液位传感器即可完成日常的液位监控需求。这类结构除了用于液压站油箱、润滑油储油箱的液位显示外，也可适配水基介质、低腐蚀性化工介质的储液槽液位观测，仅需调整密封件与浮子的材质即可适配不同介质的使用需求，结构的通用性较强。在三维建模过程中，各部件的配合公差按照机械设计的通用标准设定，槽体的折边圆角、安装孔的倒角都做了符合加工工艺的处理，不存在无法加工的尖锐结构或干涉部位，模型可直接用于后续的工程出图、3D打印样件验证或开模生产的结构参考。
