红牛主题涂装大型喷气式货运飞机设计

　　该款喷气式货运飞机的三维结构设计，首先围绕干线航空货运的实际作业场景展开，日常主要承担跨区域高时效货品的干线运输任务，适配国内及洲际长航程货运航线的使用需求，可在标准4E级及以上等级民航机场完成起降、装卸货全流程作业，机身货舱结构兼容标准航空货运集装箱、散货托盘两类装载形式，能够满足普通电商快件、工业精密零部件、冷链温控货品等多类货品的运输承载要求。

　　从功能特性层面来看，整机采用下单翼常规气动布局，四台大涵道比涡轮风扇发动机对称吊装于机翼下方，这种布局一方面能够降低发动机离地高度，方便地面机务人员开展日常检修维护作业，另一方面机翼结构可作为发动机与机身之间的载荷缓冲结构，降低飞行过程中发动机振动传递至机身货舱的振动量级，更好保护舱内搭载的精密类货品。机身主体采用宽体货舱截面设计，货舱地板预留标准航空货运系留接口，可根据装载货品的类型灵活调整系留点位，避免飞行过程中货品移位影响整机配平。尾翼采用常规垂直尾翼加低置水平尾翼的布局，垂直尾翼后缘设置独立方向舵操纵面，水平尾翼后缘设置升降舵操纵面，配合机翼后缘的襟翼、副翼操纵面，可实现全飞行包线内的姿态稳定控制，满足起飞爬升、巡航平飞、进近着陆等不同飞行阶段的操纵需求。起落架采用前三点式布局，前起落架为双轮结构，布置于机头下方驾驶舱后侧位置，主起落架为多轮小车式结构，对称布置于机身中部翼身连接区域下方，能够将起降过程中地面传递的冲击载荷均匀分散至机身承力结构，适配不同铺装等级的机场跑道使用，降低道面局部压强要求。

　　设计过程中首先完成了整机气动外形的曲面构建，机身采用流线型旋成体结构，机头位置预留驾驶舱风挡安装曲面，风挡采用多块式布局，保证飞行员正前方及侧下方的起降视野，机身侧面沿纵向布置连续整流带，覆盖机翼与机身连接的结构接缝、起落架舱门接缝等位置，降低飞行过程中的寄生阻力。机翼采用后掠翼设计，翼型选用适配高亚音速巡航的超临界翼型，能够在0.8马赫左右的巡航速度下延缓激波产生，降低巡航阶段的飞行阻力，提升燃油经济性；机翼前缘设置缝翼结构，后缘设置双缝襟翼结构，在起飞及着陆阶段可伸出缝翼与襟翼，提升机翼低速状态下的升力系数，缩短起降滑跑距离，提升对不同长度跑道的适配能力。发动机短舱采用吊舱式结构，通过挂架与机翼下方承力翼盒连接，短舱进气道采用圆形截面设计，保证发动机进气效率，短舱尾部设置整流喷口，优化发动机排气流场，降低排气阻力。

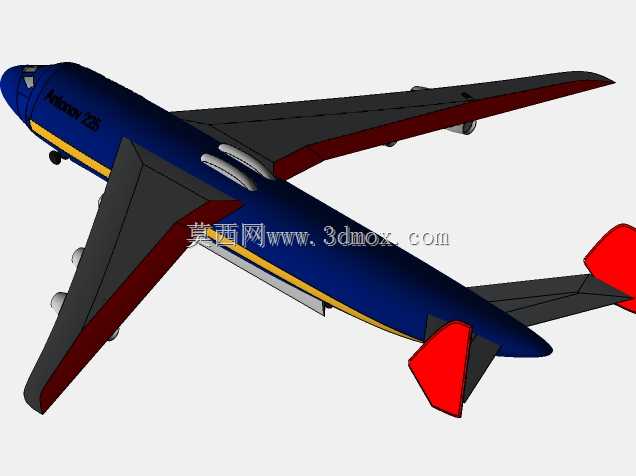

　　外形尺寸与安装边界方面，整机翼展适配标准民航机场的滑行道、停机位宽度要求，机身长度满足货舱装载4个以上标准LD3航空集装箱的空间需求，整机高度满足标准机库的净空高度限制，地面停机状态下，发动机短舱最低点离地高度满足机场道面异物防护要求，避免滑行过程中吸入道面碎石等杂物；起落架舱门完全收起后与机身外表面完全齐平，无突出结构，避免额外增加飞行阻力。机身涂装采用深蓝为主色调，搭配红、黄品牌识别色，机翼上表面、尾翼翼尖位置采用红色涂装，机身侧面沿纵向布置黄色装饰条，既满足品牌视觉识别需求，也能在地面作业、空中飞行过程中提升整机辨识度，降低地面滑行、空中飞行过程的碰撞风险。

　　结构细节设计上，翼身连接位置采用中央翼盒贯穿机身的承力结构，将机翼承受的升力、燃油重量、发动机载荷直接传递至机身主承力框，避免局部应力集中；机身蒙皮采用变厚度设计，在机头、翼身连接、尾翼连接等载荷集中区域适当增加蒙皮厚度，在机身中段等载荷均匀区域适当降低蒙皮厚度，在保证结构强度满足适航要求的前提下，尽可能控制整机结构重量，提升有效载荷占比。货舱门采用侧开式大尺寸舱门设计，舱门开口尺寸满足标准航空货运托盘的进出需求，舱门周边布置加强筋结构，弥补大开口对机身结构强度的削弱，舱门密封结构采用航空专用耐高低温密封胶条，保证高空飞行过程中货舱的气密性，避免舱内压力泄漏影响舱内货品存储环境。
