派珀PA-18轻型上单翼通航飞机结构

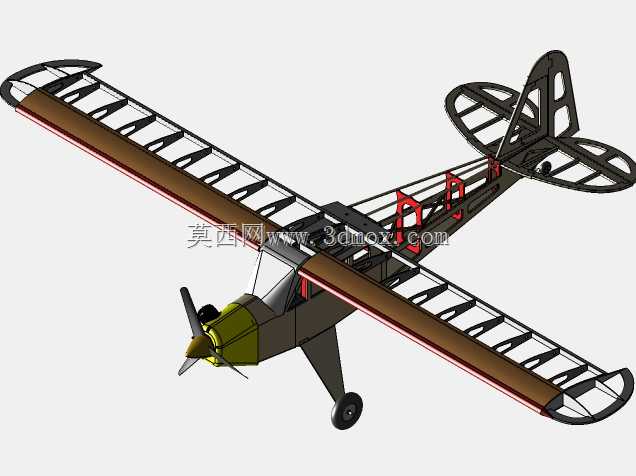

　　这款轻型上单翼飞行器的三维结构设计，核心围绕低速通用航空场景的作业需求展开，在农林植保、飞行培训、低空巡逻、偏远地区短途通勤等场景中有着长期的应用积累。从实际使用层面看，该机型的设计逻辑完全服务于低空低速作业的可靠性与易维护性，没有追求高速飞行的复杂气动设计，所有结构取舍都指向野外无铺装跑道起降、简易维护、低空低速操控稳定性的核心需求。

　　从气动布局来看，采用常规上单翼加后三点起落架的组合，上单翼的布置让机翼远离地面扬尘与起降阶段的碎石飞溅，同时机翼与机身的连接结构布置在机身顶部，不占用机身下部的载荷空间，作业时可以方便地在机身腹部加装植保撒播设备、航拍吊舱或者巡逻观测设备，不需要对机身主承力结构做大幅改装。后三点起落架的结构设计非常适配简易跑道的起降场景，主起落架采用桁架式焊接钢结构，搭配低压轮胎，能够在草地、土跑道甚至平整的硬沙地上完成起降，对场地平整度的容忍度远高于前三点起落架的机型；尾轮采用可随动转向的结构，地面滑行时的转向操控直接与方向舵联动，不需要额外的转向操纵机构，减少了活动部件的故障点。

　　机身主体采用桁架式承力结构加蒙皮的组合设计，主承力桁架由薄壁钢管焊接成型，外部覆盖织物蒙皮或者薄铝蒙皮，这种结构的优势非常明显：一是整体结构重量轻，在相同动力配置下能够获得更高的有效载荷；二是野外维护难度低，出现局部结构损伤时，不需要大型工装设备就能完成杆件更换或者蒙皮修补，非常适合在远离正规机场的作业场地长期部署。座舱采用串列双座布局，前后座都配备完整的操纵机构，既可以满足飞行培训时教员带飞的需求，也可以在作业场景下搭载一名作业人员完成观测、设备操作等工作；座舱风挡采用多块平板有机玻璃拼接，没有复杂的曲面成型需求，更换成本低，同时前向和下向的视野非常开阔，在农林作业或者低空巡逻时，飞行员能够清晰观察下方的作业区域，减少视野盲区。

　　动力系统采用前置活塞发动机搭配拉力式螺旋桨的布局，发动机安装架采用四点式减震连接结构，能够有效吸收活塞发动机运转时的振动，降低机身结构的疲劳载荷，同时发动机的维护可达性非常好，整流罩采用快拆结构，不需要复杂工具就能打开发动机舱完成日常检查、火花塞更换、油液补充等维护工作。机翼采用常规的翼型设计，低速升力系数高，失速速度低，在低空作业时即使发动机出现故障，也能以很小的滑翔速度完成迫降，提升了低空飞行的安全性；机翼内部设置有整体式油箱，燃油依靠重力就能供给发动机，不需要配备复杂的燃油增压泵，进一步简化了燃油系统的结构，减少了故障概率。

　　从安装边界与尺寸适配来看，该机型的翼展控制在适合小型通用机场停机位的范围内，机身长度较短，地面转弯半径小，不需要宽大的滑行道就能完成地面调度；整机的结构拆解也非常方便，机翼可以快速拆卸，拆卸后能够通过普通平板拖车完成公路运输，不需要大型特种运输车辆，方便在不同作业区域之间转场。尾翼采用常规的平尾加垂尾布局，操纵面通过钢索与座舱操纵机构连接，相比连杆传动结构，钢索传动的重量更轻，同时能够适应机身桁架结构的少量形变，不会因为机身的轻微变形出现操纵卡滞的问题。

　　在结构细节设计上，所有的操纵活动节点都采用免维护的含油轴承或者简易铰接结构，不需要频繁加注润滑脂，降低了日常维护的工作量；机身下部设置有多个通用挂载点，接口采用标准化的快装结构，能够快速切换不同的作业设备，不需要对机身结构做二次改装。起落架的减震采用简单的橡胶块减震或者弹簧减震结构，没有复杂的油气减震部件，在野外场地出现减震部件损坏时，能够快速更换备件，甚至可以就地找到替代材料完成临时修复，保障作业的连续性。

　　从实际作业的适配性来看，该机型的低空低速飞行稳定性非常出色，在时速100公里左右的作业速度下，机身姿态稳定，能够满足植保撒播、航测航拍、电力线路巡检等作业对飞行平台稳定性的要求；整机的结构冗余度设计合理，关键承力部件的安全系数留足了低空作业的载荷余量，即使遇到低空的紊流、突发的气流扰动，结构也不会出现超限载荷的情况。
