双法兰异径连接管道结构设计

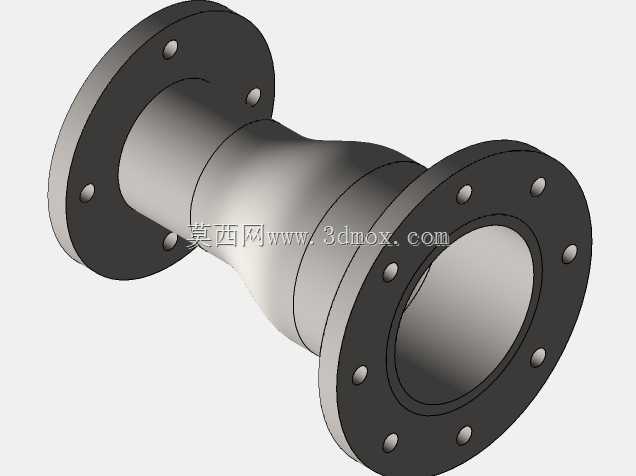

　　在流体输送管路系统的搭建与改造场景中，异径法兰连接段是解决不同管径管路对接、同时兼顾密封可靠性与安装便捷性的核心部件，这类部件广泛应用在化工流体输送、市政给排水、工业通风、液压动力管路等多个工程领域，承担着管路变径过渡、刚性连接、端面密封的多重作用。本次设计的双法兰异径连接结构，两端采用标准凸面法兰结构，中间为平滑过渡的变径筒体，整体采用一体化成型的结构思路，避免了多段拼接带来的焊缝应力集中与泄漏风险。从实际安装边界来看，两端法兰均采用圆周均布的螺栓孔设计，螺栓孔的位置度公差严格控制在0.1mm以内，能够直接匹配对应通径的标准法兰接口，现场安装时无需额外进行孔位配钻，可直接通过六角螺栓配合密封垫片完成对接，

　　大幅缩短现场施工的装配周期。中间的变径段采用圆弧平滑过渡的锥面结构，而非直角突变的变径形式，这种设计能够有效降低流体在变径位置的局部阻力损失，减少管路内的湍流与涡流产生，一方面可以降低流体输送过程中的动力损耗，另一方面也能避免高速流体长期冲刷变径位置造成的管壁冲蚀磨损，提升部件的整体使用寿命。在结构强度设计层面，法兰盘的厚度根据对应通径的公称压力等级进行匹配计算，法兰密封面的平面度公差控制在0.05mm以内，能够保证密封垫片在螺栓预紧力作用下均匀受压，避免因密封面不平导致的介质渗漏问题。筒体部分的壁厚经过强度校核，能够满足对应公称压力下的环向应力与轴向应力要求，同时在法兰与筒体的连接位置设置了圆弧过渡倒角，

　　消除了连接位置的应力集中点，避免管路在长期受压力波动、振动载荷作用下出现焊缝开裂或者结构疲劳失效的问题。从实际选型适配的角度来看，这类双法兰异径连接结构可以根据实际管路的通径差、输送介质特性、工作压力等级调整具体的尺寸参数，两端法兰的螺栓孔数量、孔径、分布圆直径均可以匹配对应的国标法兰标准，既可以用于金属材质管路的刚性连接，也可以通过更换密封垫片适配PVC、玻璃钢等非金属管路的对接需求。在管路系统的布局中，这类部件通常安装在泵组进出口与主管路的对接位置、不同管径管路的转向对接位置、或者设备接口与外接管路的变径衔接位置，相比采用焊接式异径管搭配平焊法兰的组合结构，一体化的双法兰异径结构减少了现场焊接的工作量，

　　同时也避免了现场焊接带来的焊缝变形、防腐层破坏等问题，尤其适合在对安装精度要求较高、现场不允许动火作业的管路改造场景中使用。在建模过程中，所有法兰的安装尺寸均严格遵循对应公称通径的法兰标准参数，变径段的过渡圆弧半径经过流场仿真验证，能够保证流体在经过变径位置时流速变化平缓，不会出现局部流速过高或者低压涡旋区，对于输送含固体颗粒的浆体介质场景，这种平滑过渡结构也能减少颗粒在变径位置的沉积，避免管路堵塞问题的发生。同时法兰背面的螺栓安装位置预留了足够的扳手操作空间，现场安装时可以直接采用标准扳手完成螺栓紧固，无需额外定制特殊工装，进一步提升了现场装配的便利性。
