贴片式双引脚通讯电子元件封装结构

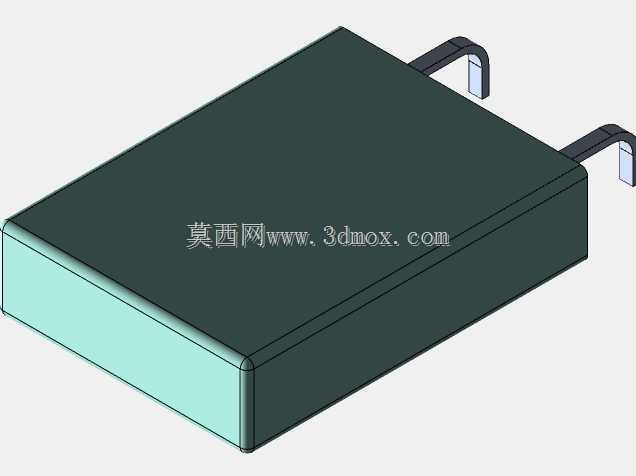

　　在通讯终端、便携消费电子以及小型工业控制板卡的硬件布局工作里，这类双引脚贴片封装器件是板级装配中十分常见的基础元器件，日常做PCB堆叠、结构干涉检查时，工程师往往需要提前拿到精准的三维外形，才能在布局阶段就规避焊盘错位、元件高度超限、周边结构件磕碰等装配问题。从结构形态来看，该器件主体为规整的长方体塑封本体，本体采用上下分层的包覆式设计，下半部分为浅青绿色的封装基底，上半部分为深墨绿色的防护塑壳，棱边处做了微小的圆角过渡，既符合半导体封装注塑脱模的工艺要求，也能避免尖锐边角在周转、贴片过程中刮伤绝缘层或者相邻元件。器件两端引出两个弯折成型的金属引脚，引脚从本体侧上方伸出后先做水平延伸，再垂直向下弯折，末端形成平整的贴装焊接面，

　　这种鸥翼式引脚形态是表面贴装器件的典型结构，相比直插引脚，它不需要在PCB上开设穿透孔，能够大幅提升板面布线密度，同时适配回流焊的自动化贴片工艺流程。做板卡结构设计时，首先要明确该器件的安装边界：本体的长宽高尺寸决定了它在PCB上占用的平面布局空间，引脚的弯折高度决定了元件本体距离板面的悬浮间隙，这个间隙不能过小，否则焊接后助焊剂挥发的气体无法顺利排出，容易形成虚焊、气孔；间隙也不能过大，否则贴片吸嘴放置元件时引脚容易出现偏移，回流焊过程中熔融焊锡的表面张力无法把元件自动拉正，会出现立碑、偏移等焊接缺陷。引脚的宽度、两个引脚之间的中心距，必须和PCB封装库的焊盘尺寸严格匹配，建模时可以直接把引脚末端的贴合面作为装配基准，

　　在三维装配环境里和PCB板面做重合约束，就能完全模拟实际SMT贴装后的状态，方便检查元件上方的屏蔽罩、外壳内壁、电池包等相邻部件的安全距离，尤其是在超薄通讯设备的堆叠设计中，整机厚度往往压缩到毫米级，这类元件的本体高度哪怕只有零点几毫米的偏差，都可能导致外壳装配后压损元件，或者出现屏蔽罩无法扣合的问题。从实际用途来看，这类双引脚贴片器件可以承担信号通路上的开关、端口防护、线路切换等功能，在手机、便携通讯模块、车载通讯终端的主板上，往往会在射频接口、外设连接端口附近布置多颗同类型器件，用来实现信号路径的通断控制、测试点切换或者端口状态配置。建模过程中对塑封本体的分模线位置也做了还原，上下塑壳的拼合缝位于本体侧壁的中下位置，

　　这个细节在做产品热仿真、灌胶防护设计时很有参考价值：如果板卡需要做三防涂覆或者灌封处理，胶体的流动路径会沿着元件和PCB之间的缝隙填充，准确的本体外形可以帮助工程师预判胶体是否会完全包裹器件，是否会在引脚根部形成应力集中，避免温度循环过程中胶体热胀冷缩拉扯引脚导致焊点断裂。引脚的弯折圆角处也做了写实处理，实际冲压成型的引脚不会出现绝对尖锐的直角，圆角位置可以释放引脚焊接后的热应力，当设备经历高低温循环测试时，PCB基材和金属引脚、塑封本体的热膨胀系数存在差异，微小的弯折形变可以通过引脚的柔性段吸收，避免焊点直接承受全部剪切应力，提升产品的长期服役可靠性。在整机结构评审阶段，把该器件模型导入完整的板卡装配体后，还可以模拟自动化贴片吸嘴的取件路径，检查吸嘴接触元件顶面的区域是否平整，周边有没有更高的元件干扰取件动作，提前优化贴片工序的元件排布顺序，减少产线调机的试错成本。
