立式带座外球面轴承支撑座结构

　　该结构属于传动系统中常见的立式带座轴承支撑件，主要用于旋转轴的径向支承，并通过底部安装板把载荷传递到机架、墙板或设备底座。实际布置时，轴从轴承内孔穿过，轴承外圈被座体上半圆弧包容，内圈随轴转动，座体本身保持固定；这类结构广泛出现在输送辊道、农业机械、小型风机、食品包装线、木工设备以及轻工自动化设备中，适合中低速、中等载荷且需要快速安装维护的场合。

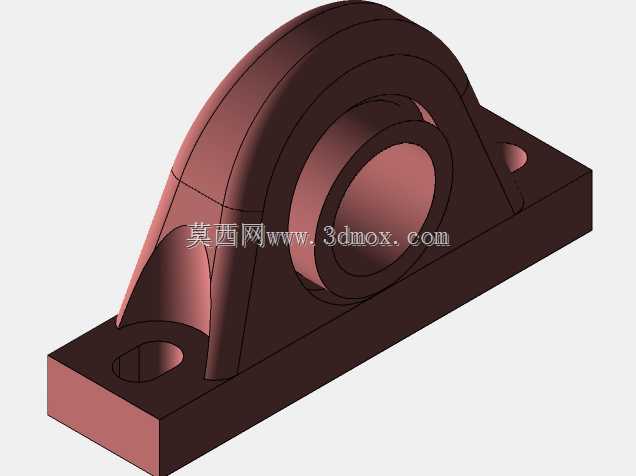

　　从外形看，模型由长方形底板、两侧加强肋、中央拱形轴承容纳腔和端部安装孔组成。底板提供稳定的支承面，两端开孔用于螺栓固定；中央半圆或近圆形腔体用于容纳外球面轴承，使轴承外圈在座孔内定位；拱形上部将轴孔周围的载荷向底板两侧分散，避免支承区域出现局部应力集中。两侧斜向加强肋并非单纯造型，而是把轴承孔受到的径向力转化为沿肋板走向的压拉载荷，再传递到底板和紧固点，这对承受皮带张力、链条拉力或辊筒自重尤其重要。

　　建模时应先确定轴径与配套轴承外径，再反推座孔直径、座体宽度和中心高。中心高是选型中的关键边界尺寸，它决定轴中心线距安装面的高度，也影响联轴器、带轮、链轮以及辊筒的同轴度。底板长度和宽度需要结合螺栓孔距、扳手空间以及机架型材宽度确定；安装孔直径通常略大于螺栓公称直径，以便装配时补偿少量孔位误差，但间隙不宜过大，否则在交变载荷下容易产生微动磨损。

　　座体上部的圆弧壁厚需要兼顾刚度与重量。壁厚过薄时，轴承座在拧紧螺栓或承受冲击载荷后容易变形，导致轴承外圈夹持不均、转动阻力增大；壁厚过大则会增加材料消耗，并在铸造或打印成型时带来冷却收缩、内部缺陷等问题。加强肋的高度、厚度和过渡圆角应连续变化，避免在肋与底板、肋与轴承腔交接处形成尖锐缺口。圆角不仅改善外观，更重要的是降低应力集中系数，提高疲劳寿命。

　　轴承容纳腔的设计要考虑轴承装入方式和定位关系。外球面轴承通常依靠外圈球面与座孔配合，具备一定自动调心能力，可补偿轴的挠曲和安装面不平带来的角度偏差。座孔端面应保留足够接触宽度，使轴承外圈受力均匀；若设置润滑通道或油嘴位置，应避开主要承载区，并保证油脂能够进入轴承滚动体区域。对于粉尘较多的输送设备，还可在轴承两侧配置密封盖或挡圈，减少颗粒物进入滚道。

　　安装边界方面，底板底面需要与设备支撑面贴合，若机架表面焊接后存在不平，应通过加工面、垫片或可调螺栓进行校正。紧固螺栓应沿底板两端对称布置，拧紧顺序宜交替进行，防止座体被强制拉偏。轴承中心到螺栓孔的距离、底板总厚、肋板外轮廓以及轴端伸出长度，都会影响周边护罩、带轮和张紧机构的空间布置，因此在三维装配中应同步检查轴系、紧固件和维护工具的干涉情况。

　　从受力路径看，轴上的径向载荷先作用于轴承内圈，再经滚动体传到外圈和座孔，随后沿拱形腔体和加强肋扩散到底板，最终由螺栓和支撑面承担。若设备存在明显轴向力，仅靠普通立式座可能不足，需要选用带止推结构、端盖固定或双支承布局。模型在结构表达上突出了承力腔体、底板和肋板的一体关系，适合用于带座轴承选型校核、机架安装面设计以及教学演示。
