轻型通航飞机起落架联动支撑摆臂

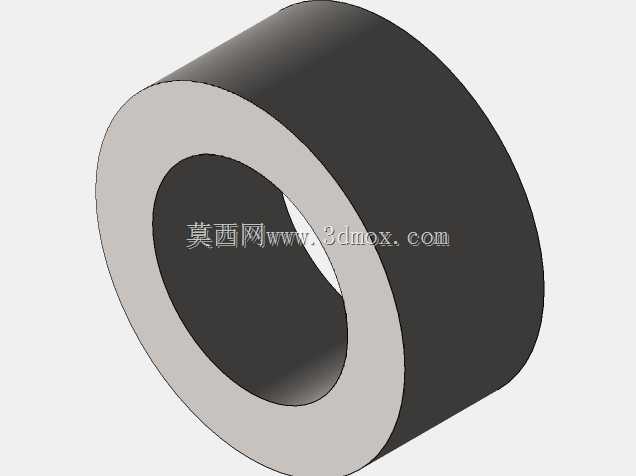

　　这套摆臂联动结构主要服务于轻型通用航空飞行器的起落架收放与轮组定位场景，在小型固定翼飞机的地面滑跑、起降冲击缓冲、飞行状态起落架收纳动作里承担力传递与姿态约束作用。整套机构由两片异形冲压/机加成型的主承力摆臂、中部铰接销轴、末端连接轴座、缓冲衬套以及配套的联动限位构件组成，所有铰接孔位均预留了衬套安装余量，实际装配时可压入自润滑铜衬套或者聚四氟乙烯耐磨衬套，降低反复摆动过程中的孔壁磨损，避免金属直接接触产生的卡滞与异响。

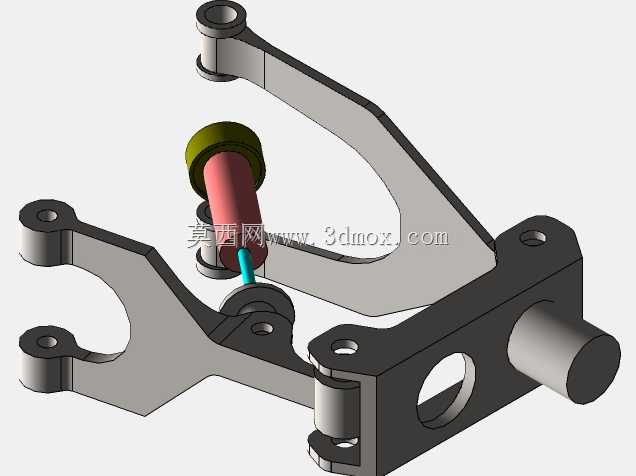

　　从受力逻辑来看，两片主摆臂采用分叉式空间布局，而非平面平行四杆结构：上机臂从机身侧安装基座向前延伸至起落架缓冲支柱的上端铰接点，下机臂则从基座下方的铰接位出发，连接至缓冲支柱中部的联动耳片，两根臂体在空间中形成稳定的三角约束，当起落架承受地面垂直冲击时，冲击力会同时沿两根臂体分解为轴向拉压载荷，摆臂本体几乎不承受额外的弯曲力矩，这种载荷路径设计能在控制臂体壁厚、减轻整体重量的前提下，保证机构的抗冲击冗余度，非常适配轻型飞机对空载重量极其敏感的设计要求。

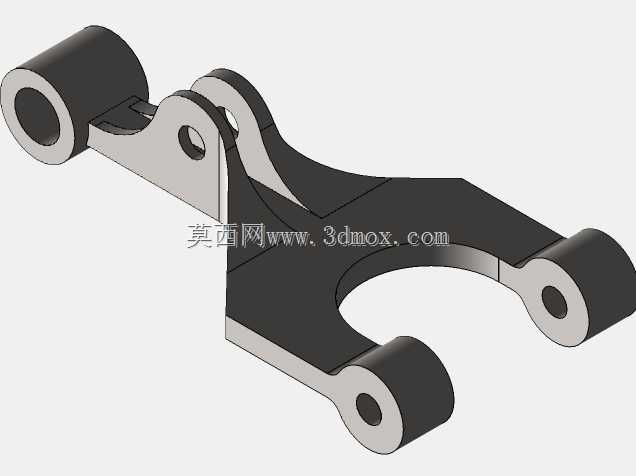

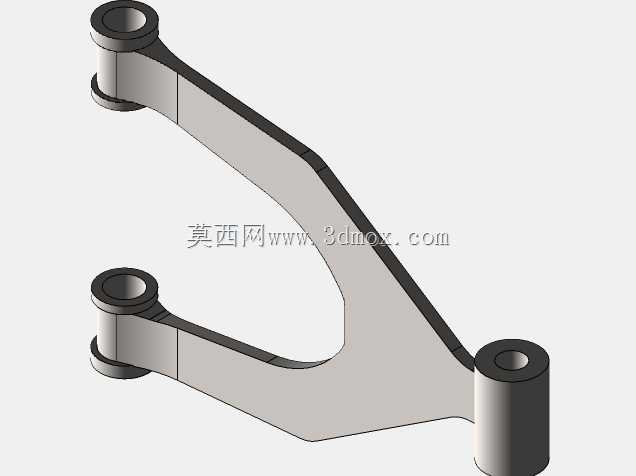

　　臂体的外形没有采用规则的等截面直杆，而是顺着载荷传递的走向做了变宽度流线型切边：靠近机身铰接基座的位置臂身宽度收窄，避开机腹内部的燃油管路、操纵钢索走线空间，向缓冲支柱延伸的过程中臂身逐渐加宽，在中部铰接交汇区域做了局部加厚凸台，凸台上的同轴销轴孔同时贯穿两片臂与中间的联动摇臂，保证三个转动副的同轴度误差控制在很小范围内，装配后不会出现运动干涉别劲的问题。臂体上所有的镂空圆孔并非减重装饰：靠近基座端的大圆孔是起落架收放作动筒的避让孔，作动筒伸缩时筒身会从该孔内穿过，全程不会和臂体发生刮擦；臂身分布的多个小孔则是用于绑扎固定液压油管、刹车信号线的走线孔，把零散的管线约束在臂体侧面，随摆臂一同摆动，避免管线在收放过程中被相邻构件挤压磨损。

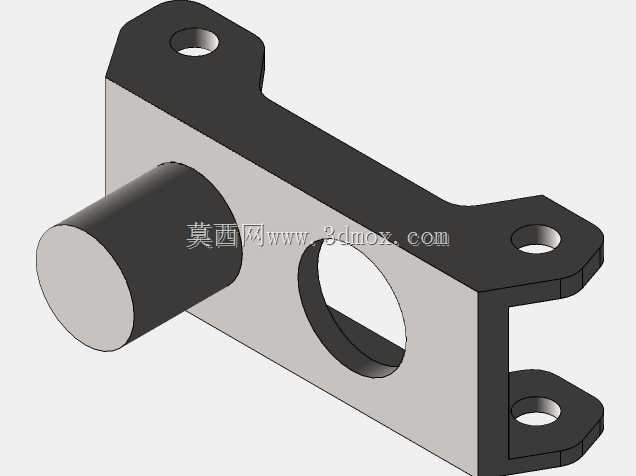

　　安装边界方面，机构根部的连接座设置了三个呈三角形分布的沉头安装孔，对应机身隔框上的预埋安装衬套，装配时螺栓从外侧穿入隔框内侧锁紧，接合面预留了0.5毫米左右的调整垫片间隙，可在总装阶段补偿机身焊接/铆接产生的位置度误差，保证两根摆臂的铰接轴线处于设计要求的平行状态。末端伸出的圆柱轴头用于连接机轮转向节或者起落架锁钩，轴颈位置设计了环形卡槽，安装到位后卡入轴用挡圈即可限制轴向窜动，轴端的平面缺口则是配合限位挡块，用来约束起落架完全放下、完全收起两个极限位置的摆臂转角，防止作动筒过行程推动机构越过死点造成结构卡死。

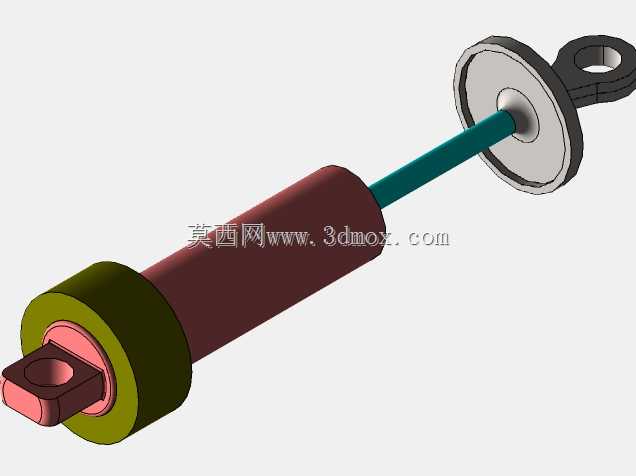

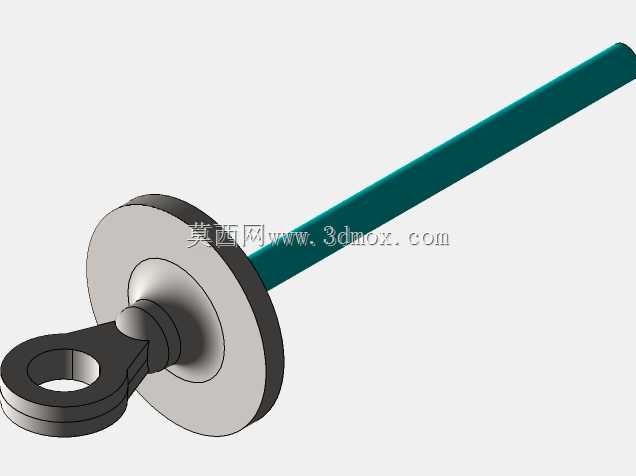

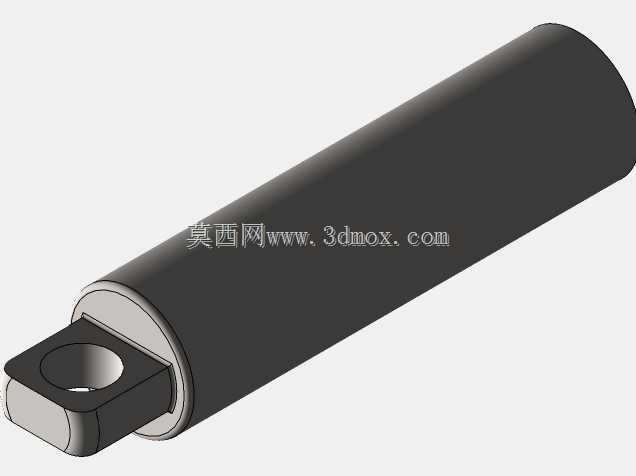

　　实际运动过程中，当飞行员触发起落架收放指令，作动筒推杆伸出推动下摇臂绕根部销轴转动，通过中间的短联动连杆带动上下两根主摆臂同步绕各自基座铰接点摆动，带动缓冲支柱连同机轮整体向机腹收纳舱转动，整个运动行程里所有构件的相对转动间隙都由衬套补偿，不会出现不同步的拖拽情况；地面着陆时，缓冲支柱压缩产生的径向力会通过上下臂的铰接点反向传递到机身隔框，把冲击载荷分散到更大的机身结构区域，避免局部应力集中。设计阶段建模时需要重点核对运动包络：摆臂从放下位转动到收起位的整个扫掠空间内，不能和机腹蒙皮、舱门联动摇杆、相邻的刹车管路发生干涉，所有铰接孔的配合公差选取过渡配合压装衬套、间隙配合穿销轴的组合，既保证衬套固定不随轴转动，又能让销轴转动顺滑，长期使用后仅需更换衬套即可恢复铰接精度，维护成本很低。这类结构也可衍生适配到小型无人机地面起降支架、轻型地面移动设备的减震支撑机构中，核心的空间连杆力分流思路对轻量化重载铰接设计有很强的参考价值。
