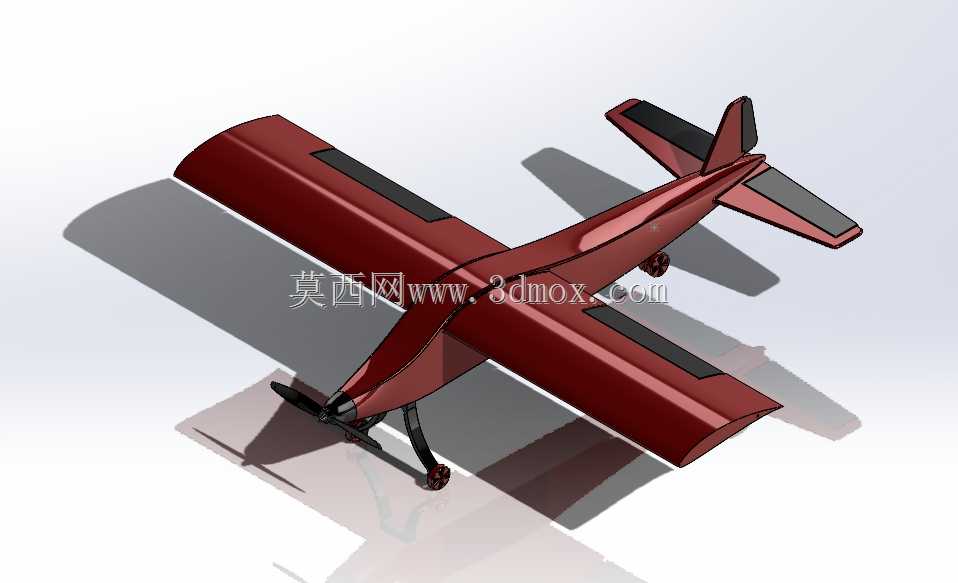

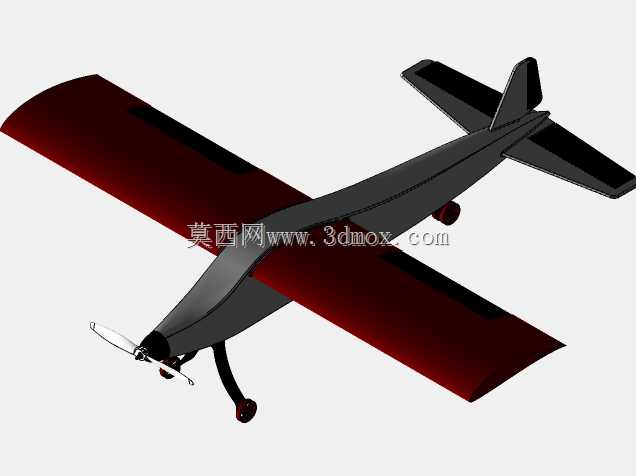

上单翼轻型固定翼航模结构设计

　　这款上单翼布局的轻型固定翼航模，在设计阶段优先考虑了低速飞行状态下的升力效率与飞行稳定性，适配航模爱好者户外休闲飞行、初级航模教学训练的实际使用场景。整机翼展控制在1510毫米，机身长度为1320毫米，这个尺寸边界既能够保证户外飞行时足够的翼面升力冗余，在3-4级风的环境下维持稳定的飞行姿态，也不会因为尺寸过大导致运输、存放时的空间占用问题，普通家用轿车的后排座椅即可完成整机转运，不需要对机翼、尾翼做频繁的拆装调整，减少了每次飞行前的组装调试工作量。

　　从结构设计思路来看，整机采用常规尾翼、前三点式起落架的成熟布局，上单翼的安装位置让机翼与机身的连接结构可以做的更加简洁，机翼载荷能够直接通过翼根处的连接座传递到机身主承力梁上，不需要额外设计复杂的翼身整流承力结构，既降低了加工制作的难度，也方便后续飞行过程中对机翼损伤部位的维修更换。机翼上表面预留的条状区域，是为了粘贴航模飞行所需的太阳能供电薄膜预留的安装位，在长航时飞行场景下，可以通过薄膜太阳能电池为机载接收机、舵机供电，进一步延长单次飞行的续航时长，不需要频繁更换机载动力电池。

　　前三点式起落架的结构设计上，前起落架设置在机头下方靠近螺旋桨安装位的位置，采用单支柱加小型转向轮的结构，配合方向舵的舵机联动，可以实现地面滑跑阶段的方向控制，主起落架设置在机翼下方靠前的重心位置附近，采用弹性支柱搭配橡胶机轮的结构，能够在不平整的草地、土路跑道起降时吸收地面冲击载荷，避免硬着陆过程中机身主结构受到过大的冲击载荷出现断裂损伤。尾翼部分采用常规的水平尾翼加垂直尾翼的布局，升降舵、方向舵的舵面铰链间隙控制在0.2毫米以内，能够减少飞行过程中的舵面虚位，提升操纵响应的精准度，避免小舵量操纵时出现响应滞后的问题。

　　机身主体采用流线型修型设计，从机头螺旋桨整流罩位置开始，机身截面逐步过渡到中段的矩形承力舱段，再向后收窄延伸到尾翼连接位置，整个机身的气动修型能够有效降低低速飞行时的压差阻力，配合上单翼的高升力翼型，在相同的动力配置下能够获得更低的失速速度，对于初级飞行学习者来说，更低的失速速度意味着更高的飞行容错率，即使操纵过程中出现速度过低的情况，也有足够的高度余量完成改出操作，不容易出现坠机损伤。

　　在实际使用场景中，这款航模既可以作为航模入门爱好者的练习机型，依靠稳定的低速飞行特性帮助操作者熟悉固定翼飞机的基本操纵逻辑，掌握起飞、平飞、转弯、降落的基础操作技巧；也可以作为航模改装的基础平台，预留的机身内部舱段空间可以搭载小型航拍相机、航测传感器等设备，完成小范围的低空航拍、简易航测作业任务。机身内部的设备舱预留了标准的航电设备安装位，动力电池、电调、接收机、舵机的安装位置都做了对应的重心配平设计，按照设计位置安装设备后，整机重心刚好落在机翼弦长30%的最优位置，不需要额外添加配重块调整重心，能够有效控制整机的起飞重量，提升飞行时的推重比。

　　机翼与机身的连接采用快拆式插销结构，不需要额外的工具即可完成机翼的拆卸与安装，日常存放时可以将机翼拆下，减少横向的空间占用，外出飞行时也能够快速完成组装，连接结构的配合公差控制在0.1毫米以内，安装后机翼不会出现松动晃动的情况，能够保证飞行过程中机翼的安装角度稳定，避免因为机翼安装角偏差导致的飞行姿态异常。起落架的安装座采用加强结构设计，与机身主承力梁直接连接，能够承受降落时最大3倍整机重量的冲击载荷，即使在硬着陆的情况下，也不会出现起落架安装座撕裂、脱落的问题，提升了整机的结构耐用性，减少日常飞行后的维修维护工作量。
