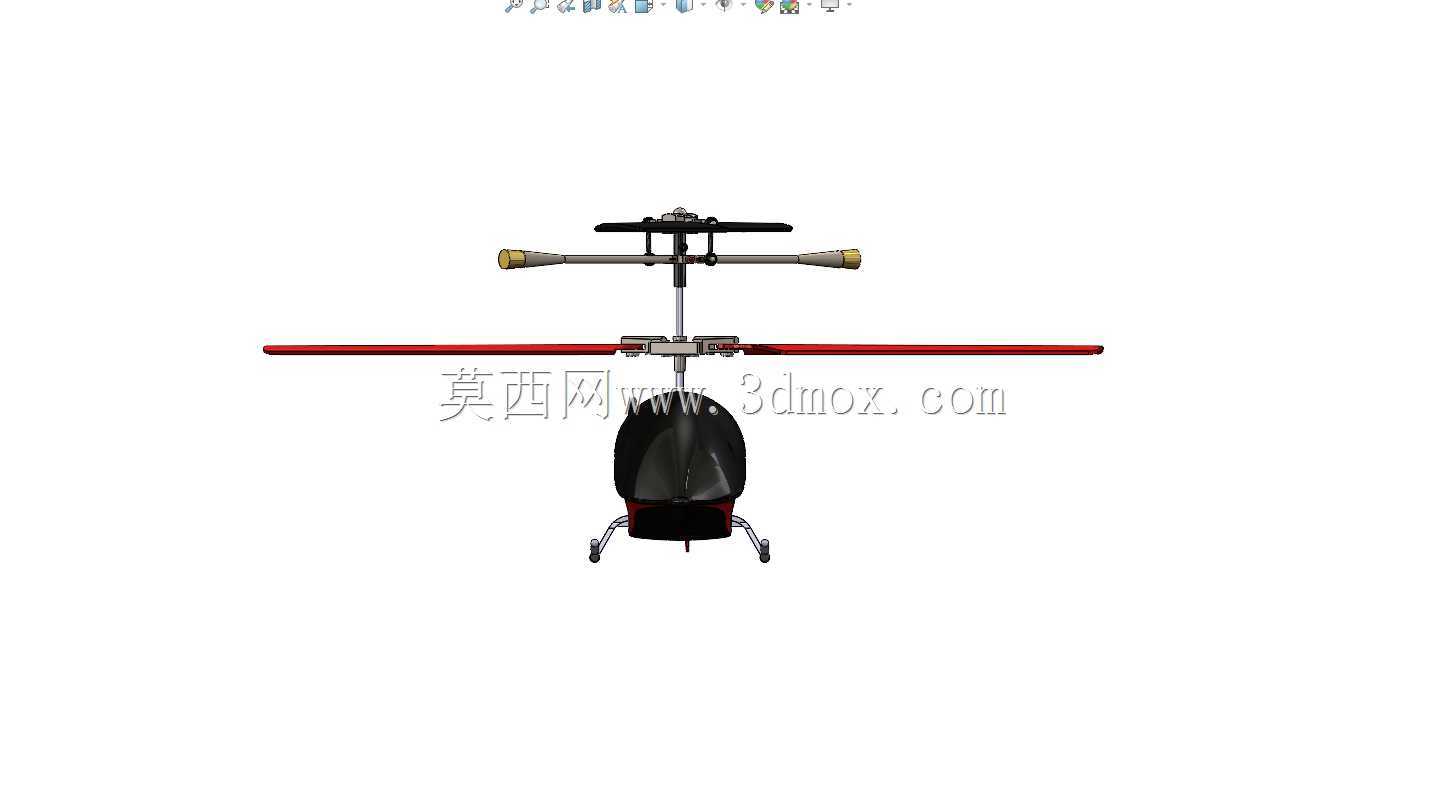

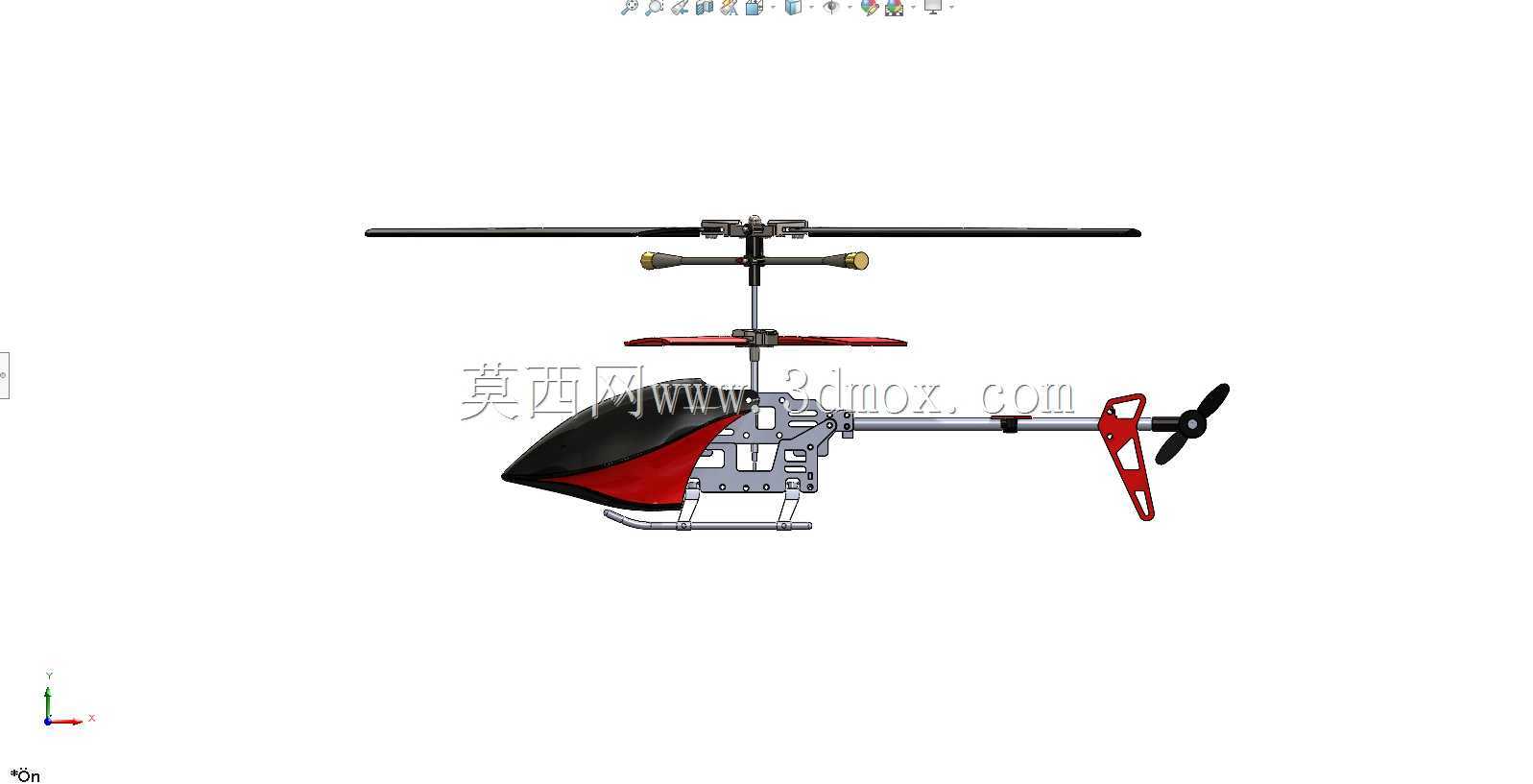

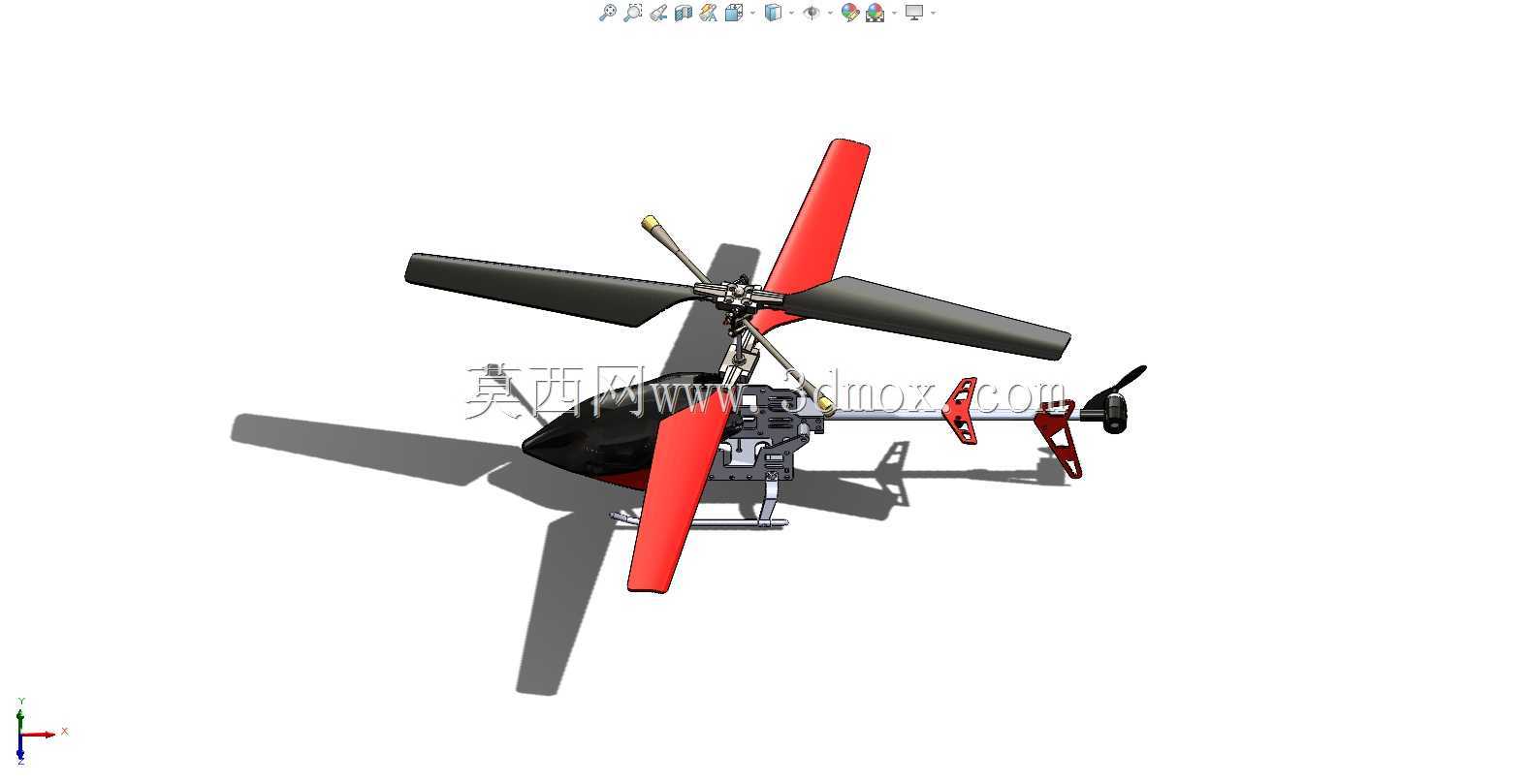

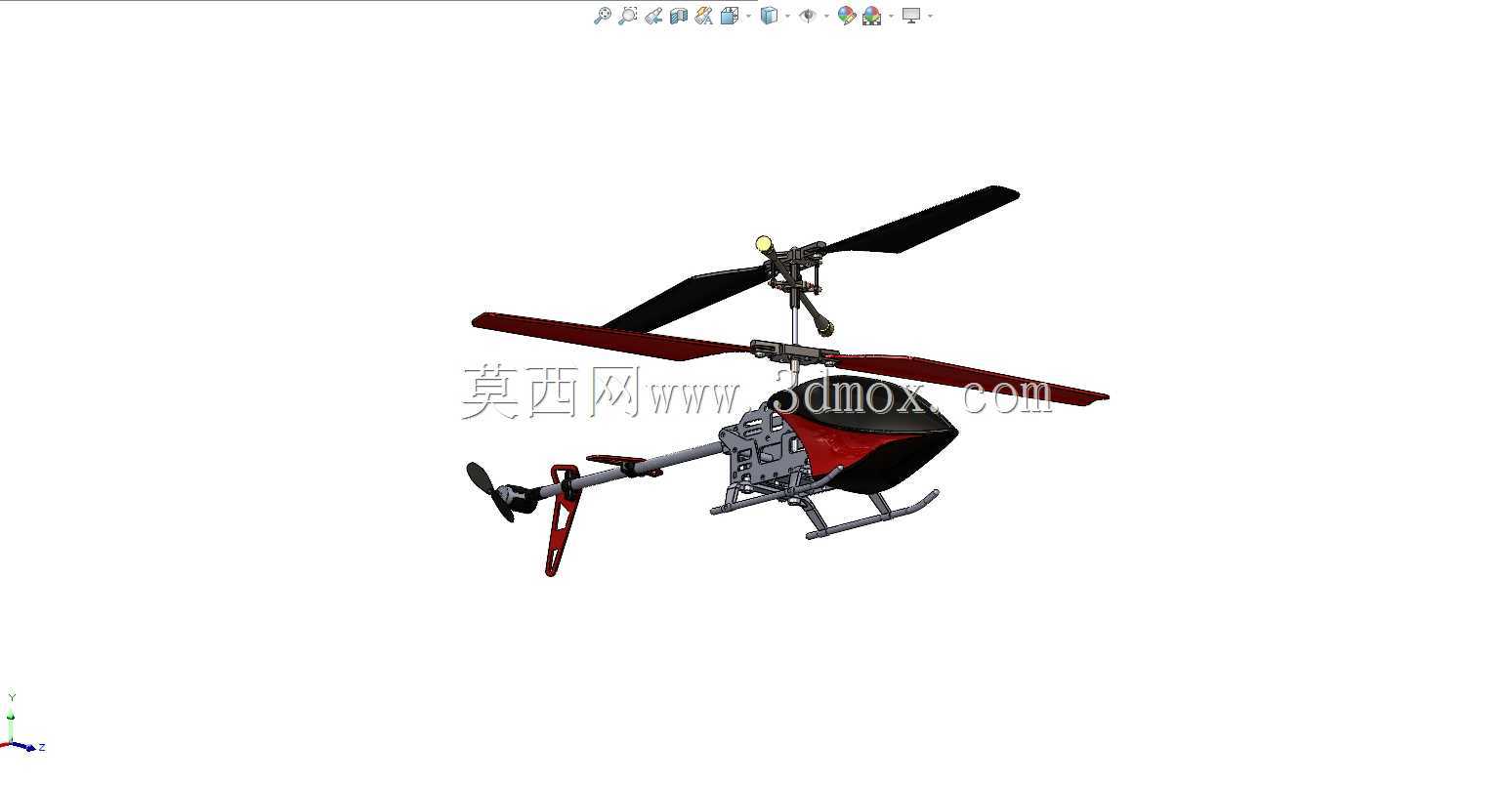

共轴双旋翼遥控直升机结构设计

项目分类:通用机械零部件 发布时间:2023-11-23 ID:717017
  • 共轴双旋翼遥控直升机结构设计
  • 共轴双旋翼遥控直升机结构设计
  • 共轴双旋翼遥控直升机结构设计
  • 共轴双旋翼遥控直升机结构设计

  这款共轴双旋翼布局的遥控直升机结构,在航模研发、小型飞行器验证场景中有着明确的应用定位,区别于常规单旋翼带尾桨的航模结构,其上下两层反向旋转的旋翼设计,能够抵消旋翼旋转产生的反扭矩,无需额外设置大尺寸抗扭尾桨即可维持航向稳定,这一特性让整机的空间占用更小,在室内狭小空域飞行时的碰撞风险更低,也更适合新手开展航模飞行操作练习。从结构功能来看,整机的动力传递路径做了分层设计,上层旋翼与下层旋翼分别通过同心套轴连接至机身内部的减速传动组,动力从主驱动电机输出后,经两级减速齿轮分别传递给两套旋翼系统,保证两组旋翼转速匹配、转向相反,抵消反扭矩的同时,通过旋翼总距的差动调整实现航向控制,而俯仰、横滚方向的姿态控制,

  则依靠下层旋翼下方的倾斜盘机构完成,倾斜盘通过舵机拉杆驱动,改变旋翼周期变距,实现不同方向的飞行动作。机身中段的主框架采用轻量化的承力结构设计,将电池仓、舵机安装位、传动组固定座整合为一体,减少了额外连接件带来的重量冗余,框架外侧设置的整流蒙皮,一方面能够梳理旋翼下洗气流,减少飞行过程中的气动阻力,另一方面也能对内部的电子元件、传动部件形成防护,避免飞行中碰撞异物造成结构损坏。尾部的小型尾桨并非用于抗扭,而是用于提供前进与后退的推力,配合旋翼的姿态调整实现前后方向的机动,尾撑杆采用薄壁杆件结构,在保证足够抗弯刚度的前提下,尽可能降低尾部重量,避免整机重心过度后移影响飞行稳定性。起落架采用滑橇式结构,

  两根弧形支撑臂从机身下部两侧延伸而出,着陆时能够通过自身的弹性形变吸收冲击能量,无需额外设置减震阻尼结构,同时滑橇的横向跨度经过匹配设计,能够保证地面静置时的侧向稳定性,避免地面滑跑或者着陆侧翻。从设计思路上,这套结构优先平衡了飞行稳定性与结构复杂度,共轴双旋翼的布局本身就具备自稳定的气动特性,降低了飞控系统的调试难度,对于入门级航模产品来说,能够减少用户的前期调试成本,同时结构件多采用模块化拆分设计,旋翼夹头、倾斜盘、舵机摇臂等易损部件都设置为独立可拆结构,后续维护更换时无需拆解整个机身,降低了维修门槛。在安装边界与尺寸匹配上,旋翼的旋转直径控制在适配室内飞行的区间,上下旋翼的间距经过气动验证,

  既避免了两层旋翼在飞行过程中发生打桨干涉,又不会因为间距过大导致整机高度过高、重心上移影响稳定性;机身内部的电池仓尺寸匹配常规航模锂电池的安装规格,预留了走线槽位,能够避免动力线、舵机信号线与传动旋转部件发生干涉;尾撑杆与主框架的连接位设置了定位止口,装配时能够快速保证尾桨轴线与机身纵轴线的同轴度,减少装配偏差带来的飞行姿态偏移。实际应用中,这类结构不仅可以作为消费级航模产品的设计原型,也能够为小型共轴无人机的结构验证提供参考,其传动布局、重心配平方式、旋翼间距设计逻辑,都能够为同类型小型飞行器的结构开发提供实测层面的参考,尤其是在轻量化结构设计、易损件模块化设计上的处理,兼顾了飞行性能与使用维护的便利性,在小尺寸遥控飞行器的结构设计中具备较强的实用参考价值。
