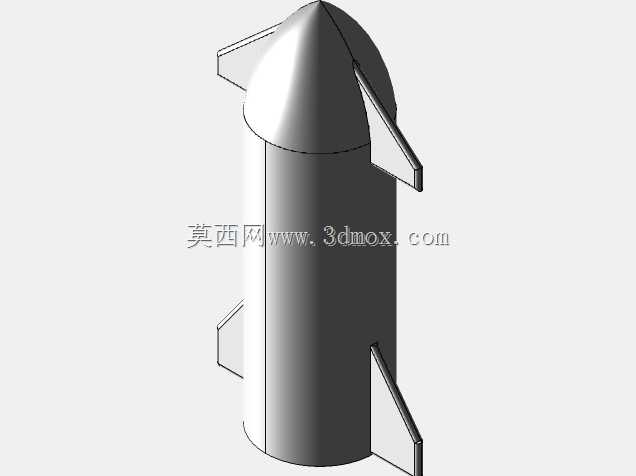

SpaceX星舰SN15箭体结构三维数模

　　本次呈现的三维结构数模，对应亚轨道可重复使用运载火箭的技术验证箭体，整体构型围绕垂直起降回收的核心需求展开设计，区别于传统一次性运载火箭的气动布局，箭体头部采用大钝锥整流罩设计，能够在亚轨道飞行返回阶段，通过钝体激波效应耗散再入过程中的气动热载荷，降低箭体表面的热防护设计压力。数模完整还原了箭体的气动控制面布局，头部锥段对称布置的两片全动鸭翼，可在返回段大迎角飞行状态下提供俯仰与偏航通道的控制力矩，配合箭体尾部对称设置的四片栅格翼，能够在跨音速、超音速飞行阶段保持箭体的姿态稳定，尤其是在垂直着陆前的低速段，栅格翼的气动效率远高于传统翼面，可抵消风场扰动带来的姿态偏移，保证着陆点精度控制在米级范围内。从结构设计逻辑来看，

　　箭体主体采用等直径圆柱段构型，能够最大化提升贮箱的容积利用率，圆柱段内部可分隔为液氧贮箱、甲烷贮箱以及舱内设备安装空间，等直径设计也便于环向铆接/焊接工装的通用化，降低箭体制造过程中的工装成本，同时圆柱段的结构受力均匀，在轴向承受发动机推力、气动过载的工况下，应力分布无明显突变区域，可有效降低结构冗余重量。数模中还原的各气动翼面与箭体的连接结构，均采用翼根嵌入式安装设计，翼面转轴贯穿箭体壁板与内部承力隔框连接，能够将气动载荷直接传递到箭体主承力结构上，避免壁板局部应力集中导致的结构失效。在实际航天发射任务场景中，该构型箭体主要承担单级入轨技术验证、垂直回收流程验证、发动机多次点火验证等核心任务，亚轨道飞行高度可达数十公里，

　　完成飞行剖面后通过发动机反推减速、气动面控制姿态，最终实现垂直着陆回收，经过检测维护后可再次执行发射任务，能够大幅降低航天发射的单位载荷成本。从安装边界与尺寸适配角度来看，该箭体的直径、长度比例经过多轮迭代优化，既能够满足地面发射台的支撑接口适配要求，也能够匹配运输过程中的道路、隧道限界要求，箭体尾部的发动机安装面预留了多台发动机并联安装的接口位置，可根据不同飞行剖面的推力需求，调整发动机的配置数量与安装角度。数模中各翼面的偏转角度范围、转轴位置均按照实际气动仿真结果设置，鸭翼的偏转行程可覆盖从负迎角到正迎角的全控制需求，在上升段可收拢贴合箭体表面降低气动阻力，返回段可根据飞行姿态实时调整偏转角度，配合发动机的推力矢量控制，

　　实现箭体的姿态精准调控。在结构细节设计上，箭体壁板采用加筋壁板结构形式，数模中虽未完全还原内部加筋结构，但整体外形的曲率、各段连接的阶差均按照实际工程要求设置，钝锥头锥与圆柱段的连接位置采用光滑过渡设计，避免了台阶导致的局部气动热流激增问题，各翼面的翼型采用薄翼设计，在保证结构强度的前提下尽可能降低翼面厚度，减少高速飞行阶段的气动阻力与热载荷。对于航天装备结构设计从业者而言，该数模可作为可重复使用运载火箭气动布局设计的参考案例，直观理解垂直起降火箭的翼面布局逻辑、外形尺寸比例与结构受力传递路径，也可用于气动仿真分析的基础数模，开展不同飞行马赫数、迎角下的气动特性计算，验证翼面控制效率与气动热分布规律，为后续同类型运载器的结构设计、气动优化提供直观的三维参照。
