表贴式集成电子元器件三维结构设计

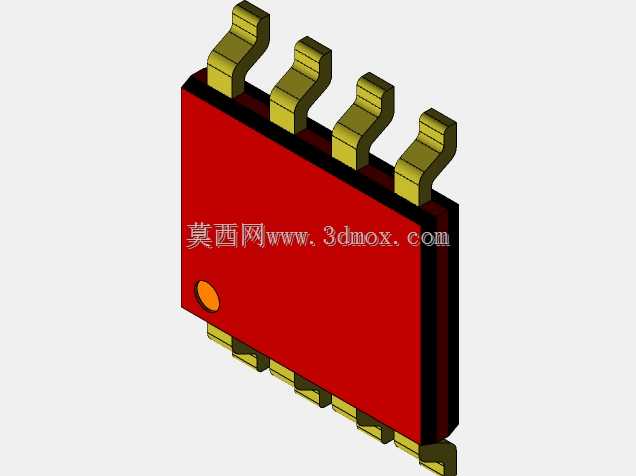

　　在消费电子、通讯终端、工业控制板卡的量产设计环节，表贴封装的集成器件是PCB布局中最常打交道的基础元件之一，这类器件的三维模型精度，直接决定了结构干涉检查、SMT钢网开孔校验、整机装配间隙验证的可靠性，很多初入行的结构工程师容易忽略这类小尺寸元件的建模细节，直到试产阶段才发现引脚共面度偏差、本体与周边屏蔽罩干涉、焊盘与引脚对位偏移等问题，拖慢整个项目的落地节奏。这款表贴集成器件采用双侧翼形引脚排布设计，本体为矩形塑封结构，一侧端面设置有极性识别标记，在建模过程中，首先要还原塑封本体的棱角过渡细节，量产器件的塑封边角并非绝对直角，会存在微小的脱模圆角，这个细节如果直接做成直角，在做整机跌落仿真、热膨胀间隙计算时会出现应力集中的误判，

　　也和实际生产出来的器件外形存在偏差。引脚部分采用鸥翼型成型结构，引脚的弯折弧度、伸出本体的长度、引脚末端的共面度是建模的核心控制点，这类SOP封装的器件，引脚伸出本体的水平段长度直接对应PCB焊盘的外延尺寸，弯折处的圆弧半径决定了引脚成型后的应力释放能力，建模时不能简单把引脚做成直片结构，要还原冲压弯折后的实际形态，包括引脚与本体结合处的包封结构，避免在做SMT贴装模拟时出现引脚与焊盘对位错误的问题。从安装边界来看，这类器件在PCB上布局时，本体下方需要预留0.1mm以上的安全间隙，避免焊接后本体与PCB丝印、阻焊层出现摩擦顶起的问题，双侧引脚的焊盘间距要严格匹配引脚中心距，引脚末端超出焊盘的长度控制在0.3-0.5mm之间，既保证焊接时的锡量爬升空间，也避免相邻引脚之间出现连锡短路。在实际应用场景中，这类表贴集成器件广泛用在通讯模块的信号处理电路、消费电子的电源管理单元、工业控制板的信号采集通道中，不同应用场景下对器件的安装间隙要求存在差异：如果是用在带屏蔽罩的射频电路中，器件本体顶部与屏蔽罩内壁的间隙要预留0.8mm以上，避免屏蔽罩压接时碰伤器件本体；如果是用在灌封工艺的工业模块中，要考虑引脚与塑封本体结合处的台阶结构，保证灌封胶能够充分包裹引脚根部，提升防潮抗震性能。建模过程中还要注意极性标记的位置还原，实际生产中极性标记是和塑封本体一体成型的凹点或者色标，建模时不能简单用贴图代替，要做出微小的凹陷结构，在做AOI检测模拟时，

　　这个标记是设备识别器件方向的关键特征，如果只是贴图处理，在导出STEP格式用于产线检测编程时就会丢失这个特征，导致检测程序无法识别器件极性，存在反向贴装的质量风险。从结构强度设计的角度，鸥翼型引脚的厚度、弯折角度直接决定了器件的抗机械疲劳能力，在建模时还原引脚的真实厚度，能够帮助工程师在做板级抗弯仿真时，准确计算引脚在PCB受力变形时的应力值，提前预判引脚断裂的风险，很多板卡可靠性测试中出现的引脚脱焊、断裂问题，往往就是因为设计阶段没有准确建模引脚结构，错误估算了引脚的形变余量。另外，器件本体的尺寸公差也要在建模时做合理体现，塑封本体的长度、宽度方向公差一般在±0.15mm，引脚的位置度公差在±0.1mm，在做整机装配的间隙检查时，

　　要按照最大实体尺寸来校验周边的避让空间，不能只按标称尺寸计算，否则量产时器件尺寸走正偏差就会出现装配干涉。这类表贴器件的三维模型，除了用于结构设计阶段的干涉检查，还可以用于SMT产线的贴片机程序编程、钢网开孔设计、AOI检测程序的离线编制，高精度的模型能够大幅减少产线调试的时间，避免因为模型尺寸偏差导致的贴装偏移、印刷不良等问题。在建模的细节处理上，引脚表面的镀层区域不需要做额外的纹理处理，保持金属质感的平整结构即可，塑封本体的表面是哑光塑封材质，建模时不需要做多余的曲面造型，还原真实的脱模斜度即可，实际量产的塑封器件本体存在微小的脱模斜度，大概在1°左右，这个细节如果忽略，在做热仿真时会影响器件表面对流换热的计算精度，也和实际器件的外形存在可感知的偏差。对于通讯类设备的板卡设计来说，这类表贴集成器件往往布局密度很高，相邻器件之间的间隙最小只有0.5mm，准确的三维模型能够帮助工程师在布局阶段就优化器件排布，避免后期改板带来的成本浪费，尤其是在多层板设计中，器件本体下方往往会走信号线或者布置过孔，准确的本体外形尺寸能够避免过孔与器件本体出现重叠，防止焊接时出现助焊剂残留、虚焊等问题。
