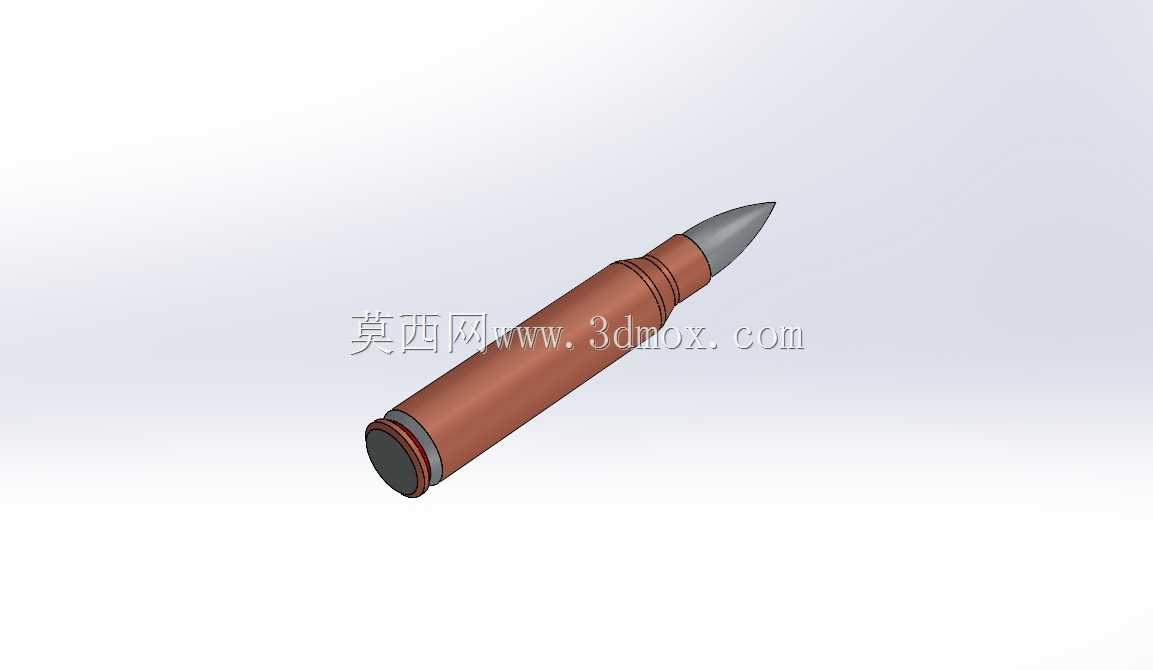

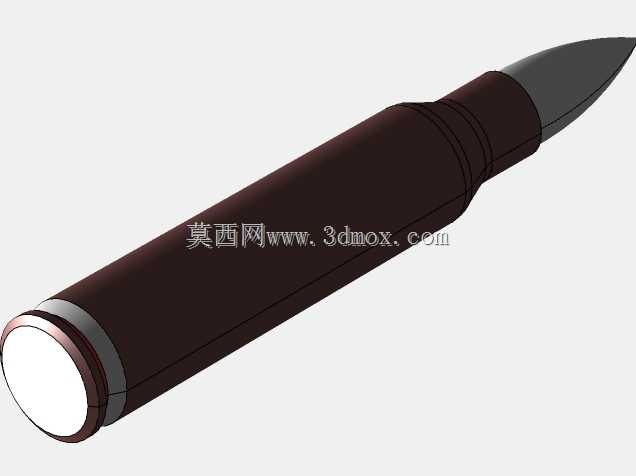

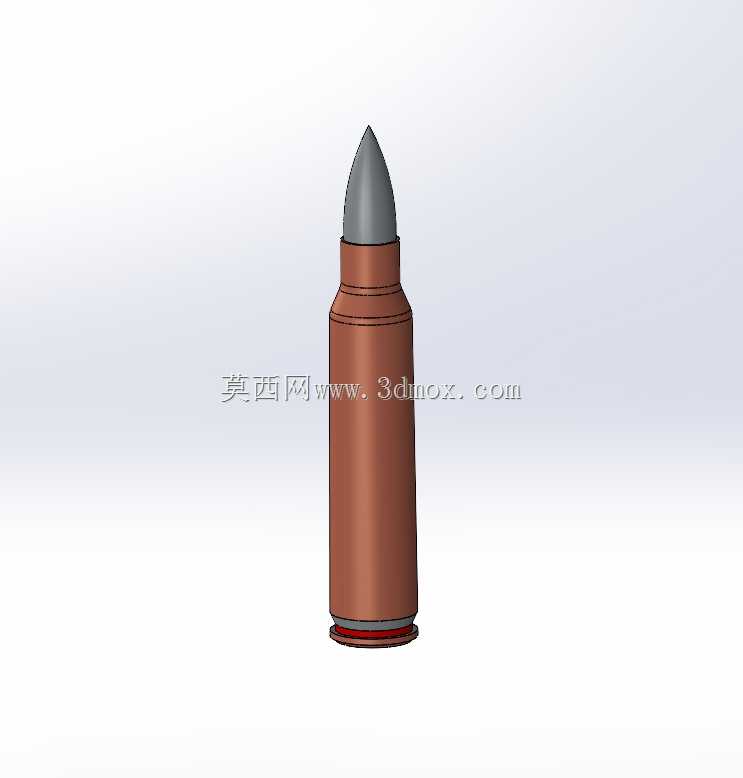

5.56×45mm北约标准弹药筒结构设计

　　在轻武器装备的配套零部件设计领域，弹药筒作为定装弹药的核心承载构件，其结构合理性直接关系到供弹可靠性、击发安全性与弹道一致性，本次设计的5.56×45mm规格弹药筒，严格遵循北约制式弹药的通用尺寸规范开展三维结构构建，可适配对应口径的自动步枪、卡宾枪等制式轻武器的供弹系统。从实际应用场景来看，该规格弹药筒是当前全球范围内列装范围最广的小口径步枪弹承载构件，既需要满足常温、极端温湿度、扬尘淋雨等复杂野外环境下的存储与使用要求，也要适配自动武器循环动作中的抽壳、抛壳、进弹等一系列高速机械动作，对结构强度、尺寸公差的控制要求远高于普通民用五金构件。设计过程中优先还原了制式弹药筒的核心功能结构：整体采用变壁厚的回转体构型，

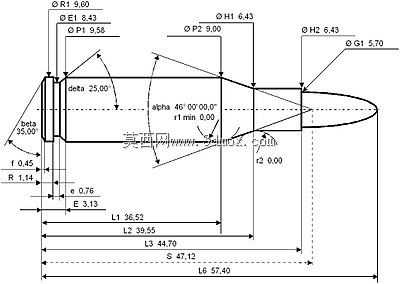

　　弹壳口部做收口处理以紧密包裹弹头被甲尾部，保证弹头与弹壳的结合力满足拔弹力要求，避免供弹过程中弹头松动脱落；斜肩部位严格匹配北约标准的定位尺寸，确保弹药入膛后斜肩与枪膛定位面紧密贴合，保证击发时的底火对正精度与药室容积一致性；筒体部分设计有均匀的锥度，既能够降低抽壳过程中的摩擦阻力，也能适配弹匣的弧形排布需求，保证多排弹匣内的弹药供弹顺畅不会出现卡滞；底缘部位采用标准的无凸缘式底缘结构，适配各类抓壳钩的咬合尺寸，底火室位置预留标准的底火安装深度与传火孔结构，保证击发时的发火可靠性。外形尺寸方面严格遵循5.56×45mm弹药的通用边界，全弹整体长度控制在制式弹药的标准公差范围内，弹壳最大直径、斜肩定位直径、底缘直径、

　　口部内径等关键配合尺寸均按照轻武器弹药的通用公差要求做等比例还原，确保模型可用于供弹机构动作模拟、弹道仿真分析、教学演示等场景的结构参考。需要注意的是，本次结构设计仅还原弹药筒的外部壳体结构，未包含内部发射药、底火、弹头被甲内部结构等构件，设计时重点考虑了壳体在击发瞬间承受高压燃气时的壁厚分布合理性，在筒体靠近底缘的高压区域适当增加壁厚，口部区域在保证弹头夹持力的前提下控制壁厚，兼顾结构强度与整体重量控制。从结构设计思路来看，这类制式弹药筒的建模不需要做多余的异形结构，所有曲面过渡、圆角处理都严格遵循实物的工艺特征，比如弹壳表面的拔模斜度是冲压成型工艺带来的固有特征，底缘位置的退刀槽结构是车削加工底火室时的工艺避让结构，

　　这些细节的还原能够保证模型在做装配干涉检查、供弹动作仿真时的结果与实际工况一致，不会因为细节缺失导致仿真结果出现偏差。对于轻武器设计、供弹机构研发的从业者来说，这类标准化弹药筒的三维模型可作为弹匣、枪膛、抽壳机构等部件设计时的基准参考件，在设计初期就可以通过装配干涉检查提前排除尺寸不匹配的问题，减少后续实物试装的迭代次数；在教学场景中，该模型也可用于轻武器构造课程的演示，帮助学习者直观理解定装弹药的外部结构特征与各部位的功能作用。建模过程中对所有回转面的同轴度做了约束，保证弹壳轴线与底火室轴线、弹头安装轴线的同轴度符合设计要求，避免出现偏心问题影响后续的仿真分析精度，各部位的过渡圆角均按照实物的冲压工艺特征设置，没有出现尖锐棱角等不符合实际加工工艺的结构，确保模型的工程参考价值。
