内燃机活塞结构设计与三维建模

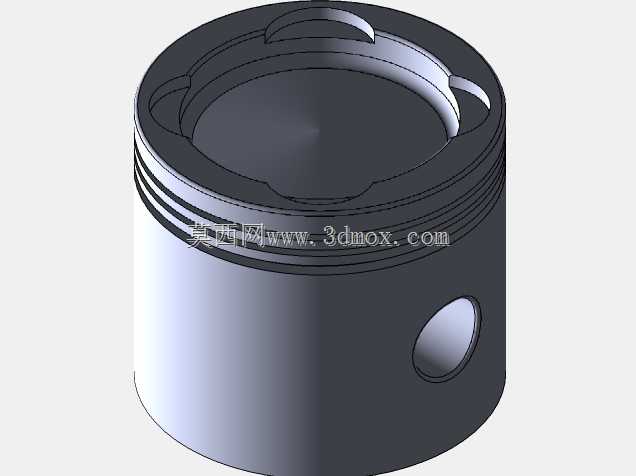

　　活塞是内燃机中工作条件最苛刻的核心运动件之一，其结构直接关系到发动机的密封性、传热效率、往复惯性力以及整机可靠性。该模型围绕典型汽油机或小型柴油机活塞进行完整结构表达，既包含外部轮廓，也通过剖视图呈现内部加强、销座和环岸等关键区域，适合用于结构分析、教学演示和装配校核。

　　从功能上看，活塞需要在高温高压燃气作用下沿气缸轴线作高速往复运动，并通过活塞销将作用力传递给连杆，最终转化为曲轴的旋转输出。因此设计时必须同时兼顾耐热、耐磨、轻量化和足够刚度。模型顶部燃烧室区域采用凹腔与边缘过渡结构，可配合气门避让和气流组织；头部设置多道环槽，用于安装气环与油环，其中气环负责密封燃烧气体，油环则用于刮除缸壁多余润滑油，环槽间的环带高度和圆角直接影响热负荷承载能力。

　　裙部在模型中承担导向和承受侧推力的作用。其外轮廓并非简单圆柱，而是依据热膨胀和工作姿态进行型线修正的设计基础；销孔两侧的裙部支撑面在侧推力换向时与缸壁接触，能够减小拍击和磨损。活塞销孔位于销座内部，销座通过加强结构与顶部和裙部相连，以承受燃气压力和惯性载荷共同形成的复杂应力。剖视图中可见内腔壁厚变化、销座过渡圆角以及底部开口边界，这些都是避免应力集中、控制疲劳寿命的重要细节。

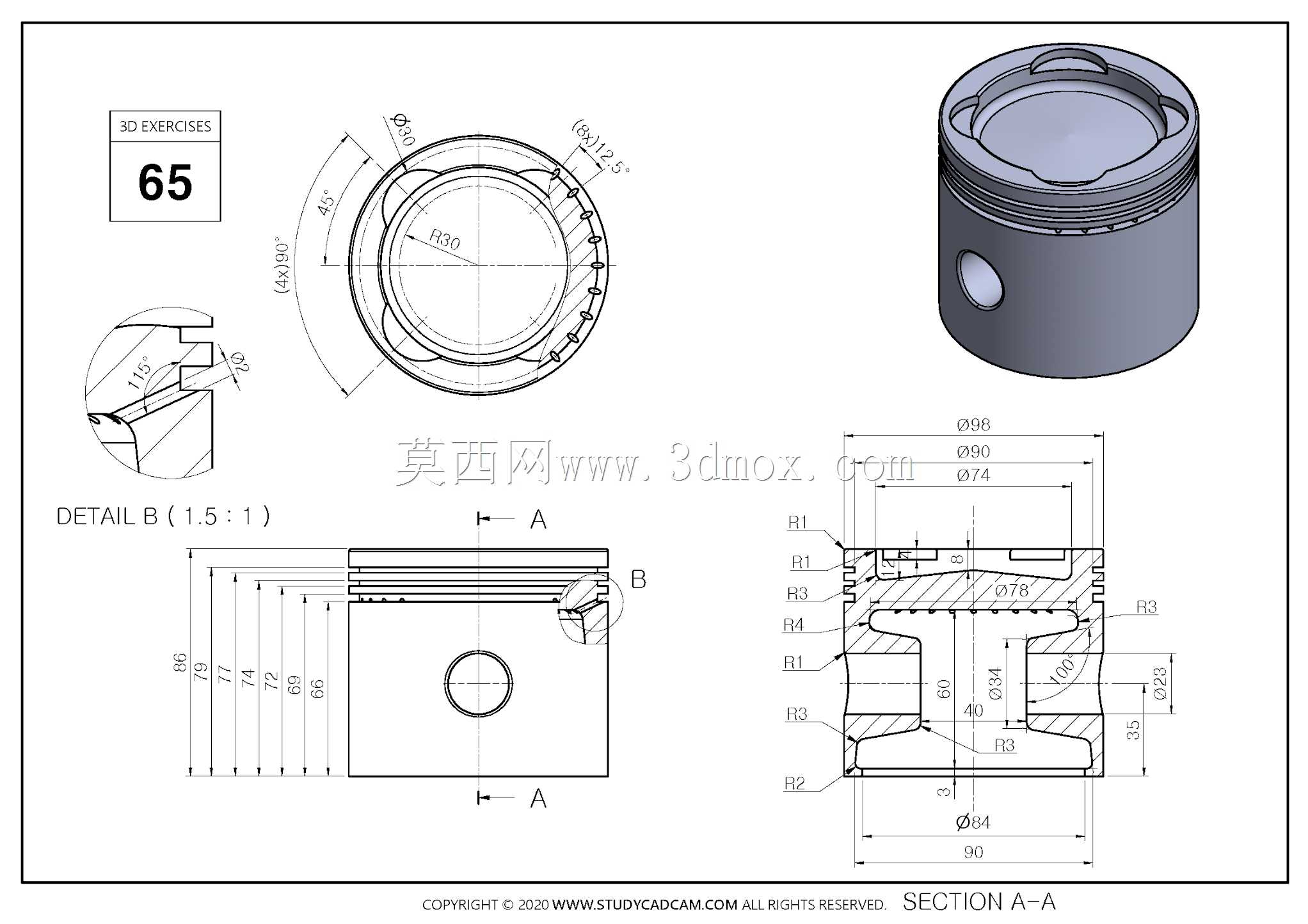

　　尺寸边界方面，工程图标注了总高、外径、销孔直径、销孔中心高度、环槽位置及内腔关键直径等参数。外径决定与气缸套的配合基础，销孔中心到顶面的距离影响压缩比和连杆运动关系，环槽轴向位置则决定活塞环在缸内的工作区间。局部放大视图对顶部边缘、环槽和销座附近结构进行了细化表达，能够帮助工程师判断刀具可达性、圆角半径和装配间隙。

　　在实际应用中，这类活塞模型可用于发动机概念设计阶段的运动干涉检查，也可作为热力学和结构有限元分析的几何基础。建模时需要重点控制顶部壁厚、环槽尺寸、销孔同轴度以及裙部型面；若用于制造，还需进一步补充材料、表面处理、热膨胀补偿和配合公差等工程信息。整体来看，该模型完整呈现了活塞从燃烧室、密封环带到销座传力路径的结构逻辑，对理解内燃机核心零部件设计具有较强参考价值。
