六杆联动传动机构结构设计方案

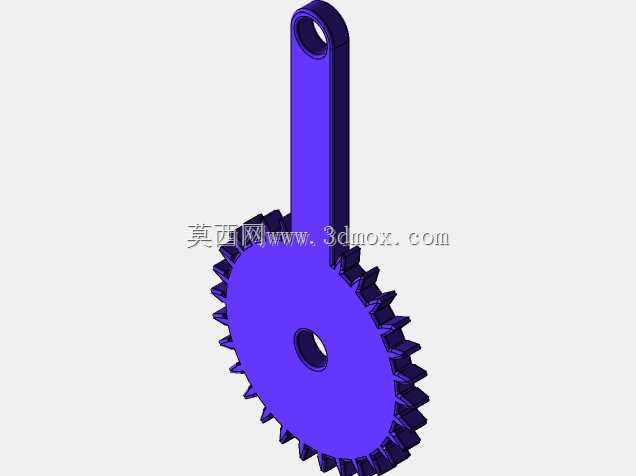

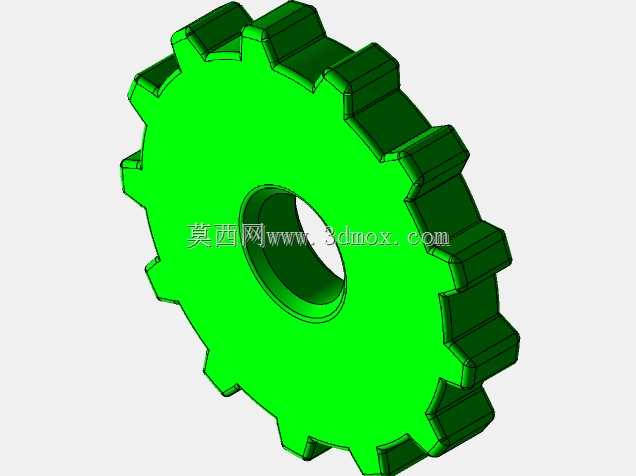

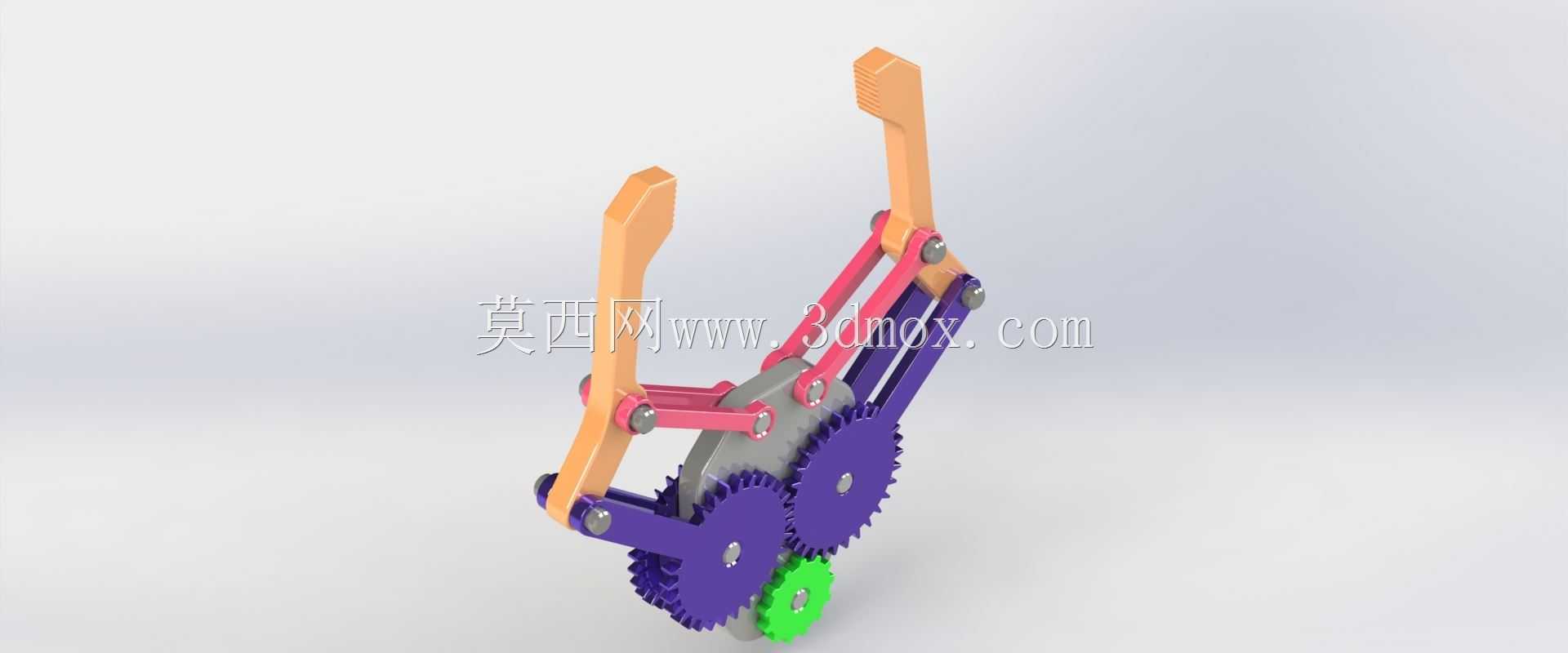

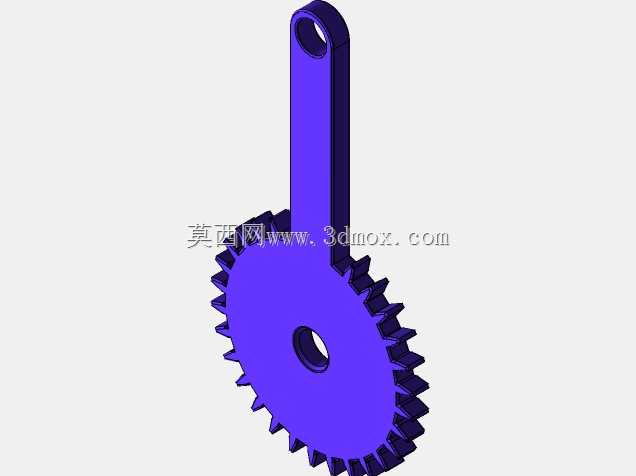

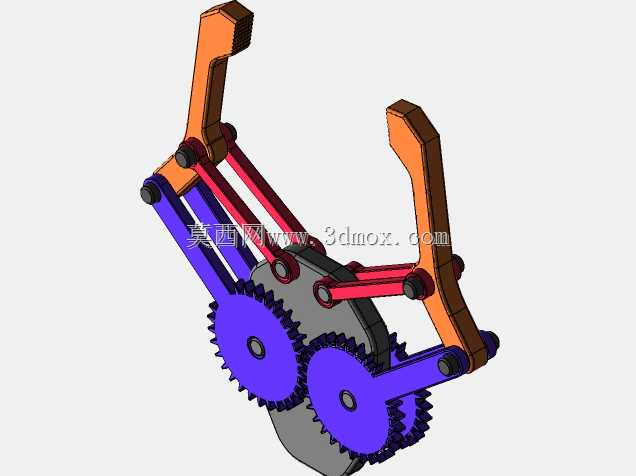

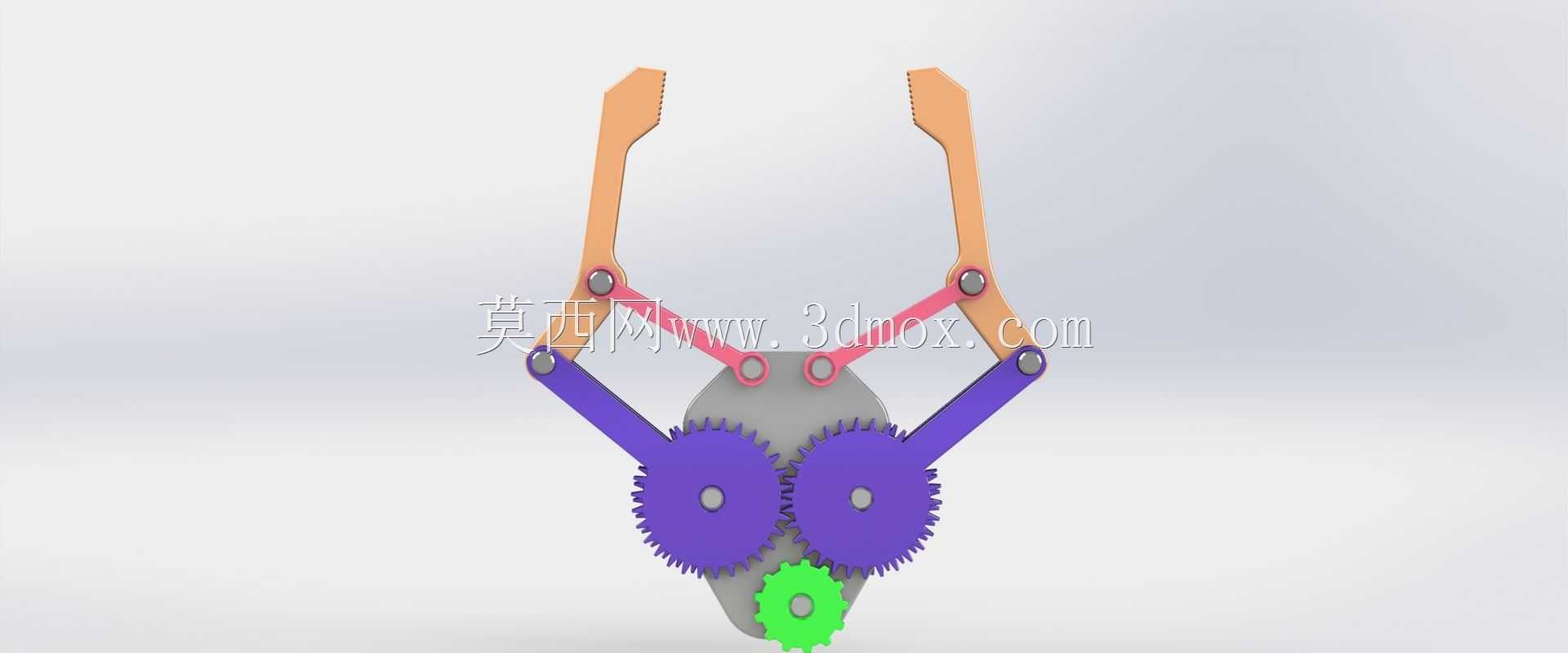

　　这套六杆联动传动机构的核心设计目标，是在有限的安装空间内实现预设的非线性往复运动轨迹，这类轨迹在轻工分拣、通讯组件装配工位中十分常见——执行端需要先完成直线进给，再在行程末端小幅抬升避让工件，单纯的曲柄滑块或凸轮机构要么需要更大的布置空间，要么需要定制复杂的凸轮轮廓，后期调整行程参数的成本极高。从结构组成来看，整套机构由固定机架、主动曲柄、两根中间连杆、从动摆杆以及末端执行滑座组成，所有铰接点均采用标准销轴配合，转动副处预留了轴承安装位，实际加工时可根据负载等级选配滑动轴套或深沟球轴承，降低长期运行的铰接磨损量。设计初期首先敲定的是末端滑座的安装边界：其直线导向段的截面尺寸需匹配现有工位的标准铝型材安装槽，

　　横向总宽度控制在120mm以内，纵向运动行程设定为80mm，末端抬升量15mm，这三个硬约束直接决定了各杆长的取值区间。杆长参数的确定没有直接套用理论公式，而是先通过三维建模软件的运动算例反复迭代：先锁定主动曲柄的回转中心位置，使其与滑座导向面的垂直距离保持在45mm，避免曲柄转动时与下方的安装基板发生干涉；随后调整两根中间连杆的铰接点位置，让机构在整个运动周期内的传动角始终保持在40度以上，杜绝死点位置出现，同时降低主动轴所需的输入扭矩。从实际应用场景出发，这套机构可直接搭载在小型通讯连接器的插装工位上，替代传统的气缸组合驱动方案：气缸驱动只能实现固定的两段式位置，而该六杆机构可通过单一动力输入连续完成复合动作，减少工位的电磁阀、

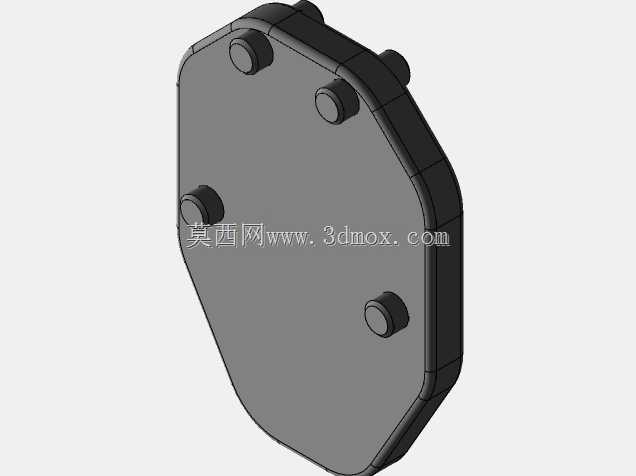

　　传感器配置数量，也能压缩气动管路的布置空间。在零件设计层面，所有连杆均采用等厚板材切割成型，厚度统一为8mm，既可以选用45号钢做表面发黑处理应对重载工况，也可以选用6061铝合金做阳极氧化，适配低负载、高节拍的轻工装配场景，不同材质的切换无需修改杆长与铰接孔位，仅需对应调整销轴的配合公差即可。机架部分的安装孔位采用了规整的矩阵式排布，横向与纵向的孔间距均符合通用工业铝型材的安装标准，不需要额外设计过渡连接板，就能直接固定在现有工位的工作台面上，降低现场改造的工作量。运动仿真过程中重点校核了两个极限位置：一是曲柄转动到下止点时，所有杆件的投影轮廓均不超出安装基板的边界，不会和周边的送料轨道发生碰撞；二是末端滑座抬升到最高位置时，

　　摆杆与连杆的铰接点距离上方的护罩仍有10mm以上的安全间隙，即便长期运行出现杆件形变，也不会出现运动卡滞。整套机构没有采用复杂的定制曲面零件，所有组成构件均为常规的杆类、板类零件，普通的铣削、钻削设备即可完成全部加工，加工完成后只需按照装配顺序依次穿入销轴，手动盘动主动轴确认全程无卡滞即可投入使用，后期维护时仅需定期向铰接点补充润滑脂，更换磨损的轴套即可快速恢复运行精度。
