立式带座轴承支座机械结构设计

　　该零件属于传动系统中典型的立式带座轴承支撑构件，核心作用是为旋转轴提供径向与轴向定位基准，同时将轴系工作载荷平稳传递至设备机架，广泛出现在输送线辊筒支撑、小型减速机输入输出端、农用机械传动轴、轻工包装设备辊轮以及通用工装夹具的回转工位中。在现场布局阶段，这类支座往往直接决定轴系的同轴度与运行稳定性，因此结构设计需要兼顾承载、安装、加工与装配多方面约束。

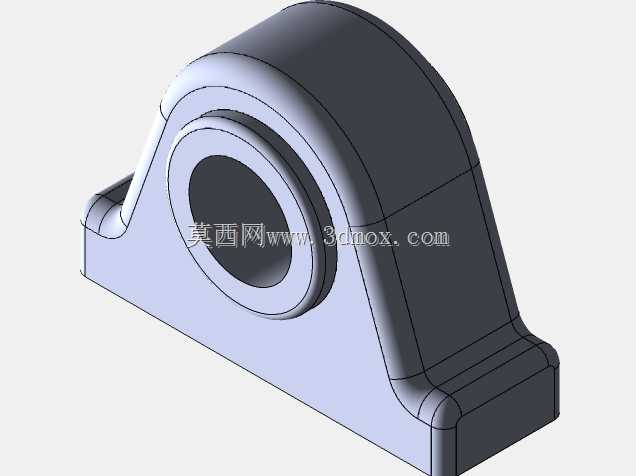

　　从外形轮廓看，主体由下部平直安装底板、中部拱形承力立壁和上部圆筒轴承腔三部分融合而成，整体呈对称立式布局。底板作为与机架贴合的安装界面，底面要求平整，以保证装配后支座不发生倾斜；底板上预留两组安装孔位，孔位间距与底板长宽尺寸在工程图中已明确标注，安装时可通过螺栓将支座固定在型材台面、焊接机架或设备基板上。底板与立壁交接处采用圆弧过渡，避免直角区域在铸造或机加工过程中产生应力集中，同时提升承受倾覆力矩时的结构刚性。

　　上部圆筒部分用于容纳轴承或直接作为轴的支承孔位，内腔直径按配合要求设计，图中剖面清晰表达了通孔结构，便于转轴贯穿并形成稳定支撑。圆筒外圆与立壁之间通过加厚筋板连接，筋板沿载荷方向延展，能够显著增强轴承腔在径向受力下的抗变形能力。对于带座轴承类零件，这种拱形立壁加圆筒的组合形式，既能满足轴承外圈的定位需求，又能在有限高度内提高支撑刚度，减少轴运转时的挠曲和振动。

　　孔系设计是该零件的重点。圆筒端部沿周向布置螺纹孔，用于安装轴承端盖、止动压板或密封挡圈，防止轴承轴向窜动并阻挡粉尘进入；立壁侧面也分布有螺纹孔，可用于连接润滑管路、传感器支架、防护罩或其他附属构件。底板上的安装孔与上部轴承孔之间需要保证位置精度，否则装配后会出现轴与孔不同心、皮带跑偏或联轴器偏载等问题。实际建模时，应先建立对称基准面，再以轴承孔中心为关键基准展开底板、立壁和各孔位特征，确保尺寸链清晰。

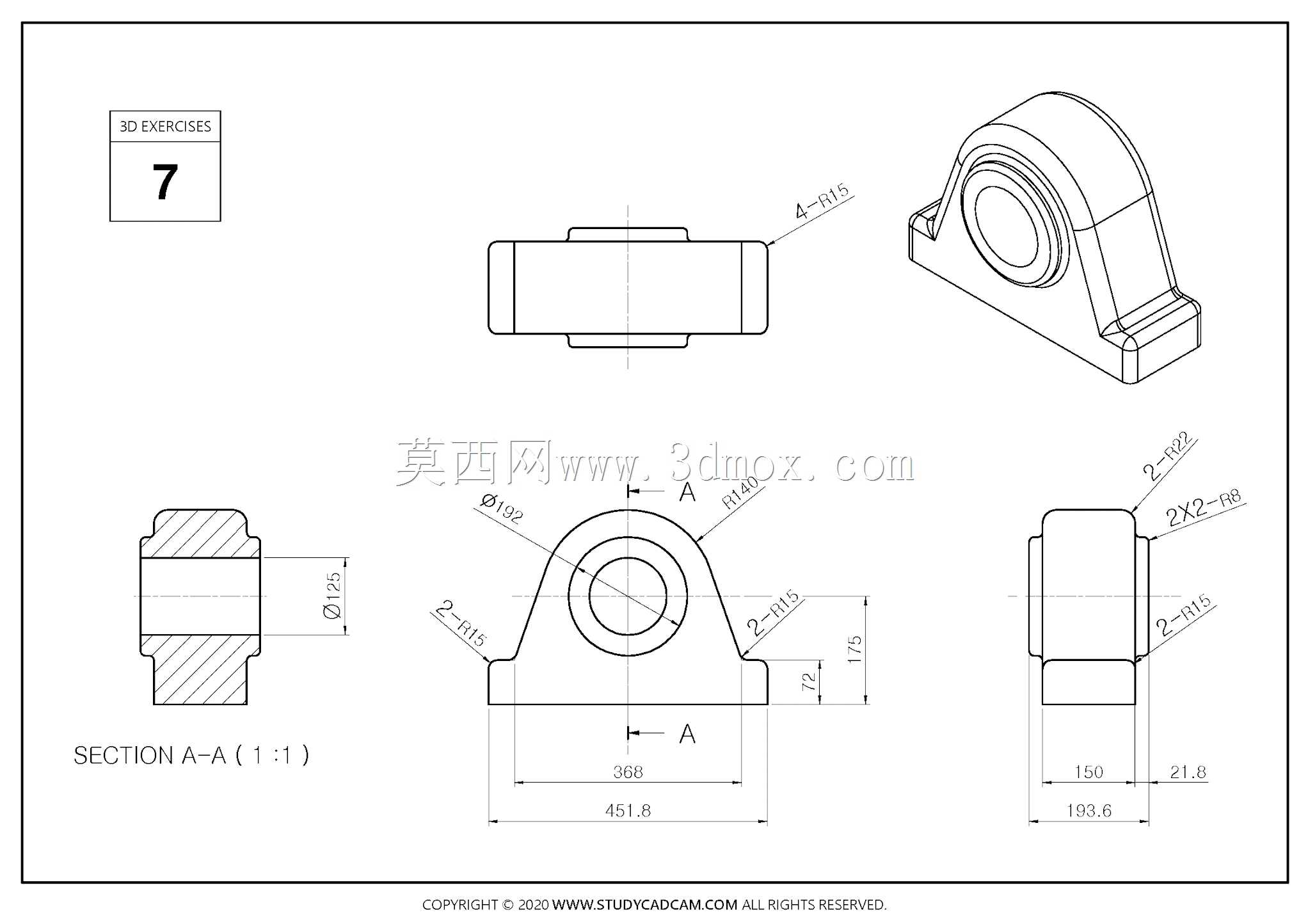

　　尺寸边界方面，图纸给出了底板总长、总宽、轴承孔中心高、圆筒外径、底板厚度以及各孔位间距等参数。中心高是选型时最关键的尺寸之一，它直接决定转轴中心线相对安装面的高度；在多支座支撑同一根长轴的场合，所有支座的中心高必须一致，否则会造成轴承受力不均。底板宽度和长度则决定接触面积与螺栓跨距，跨距越大，支座抵抗弯矩的能力越强，但外形占用空间也相应增加，因此在紧凑设备中需要平衡刚度与安装空间。

　　从加工工艺角度看，该类零件常见于铸铁件或焊接钢结构件。铸件方案适合批量生产，具有良好的减振性和耐磨性，铸造后需对底面、轴承孔、端面进行机加工，以保证配合精度；焊接件则适合单件或小批量设备，可通过钢板切割后拼焊，再经退火消除应力并进行镗孔加工。无论采用哪种工艺，轴承孔与底面的平行度、孔轴线与安装面的高度尺寸、端面与孔轴线的垂直度，都是检验时需要重点控制的项目。

　　在三维建模过程中，可先绘制底板草图并拉伸成型，再建立立壁与圆筒的旋转或拉伸特征，通过合并形成主体；随后添加加强筋、倒角、圆角和各类螺纹孔。剖面视图用于表达内部通孔与壁厚关系，轴测视图则帮助检查铸件壁厚是否均匀、筋板过渡是否顺畅。对于需要出工程图的场景，还应完整标注安装孔间距、中心高、孔径、螺纹规格以及总体外形尺寸，便于采购、加工和装配人员直接使用。

　　实际应用中，这类支座常承受带轮张力、齿轮啮合力或输送带拉力，受力方向并不总是垂直向下，因此立壁两侧的加强结构和底板螺栓布局需要根据主要载荷方向校核。若载荷波动较大，还可在支座与机架之间增加定位销，提高重复安装精度；若用于粉尘或潮湿环境，则应配合端盖、密封圈和润滑结构，延长轴承使用寿命。整体结构虽然不复杂，但作为回转系统的基础支撑件，其尺寸精度、刚性和安装可靠性会直接影响整套设备的运行状态。
