带侧孔圆头长轴类手持圆柱构件

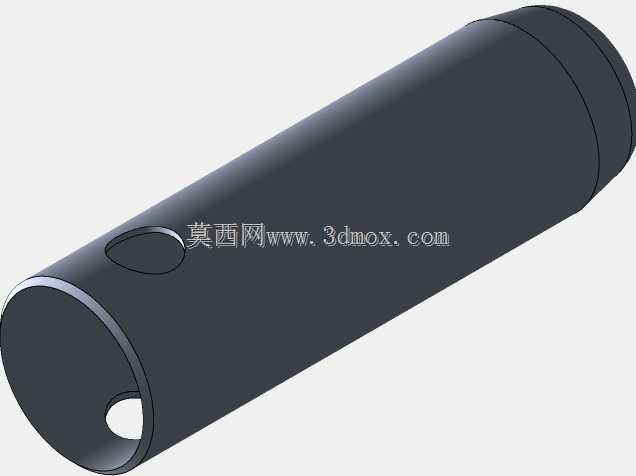

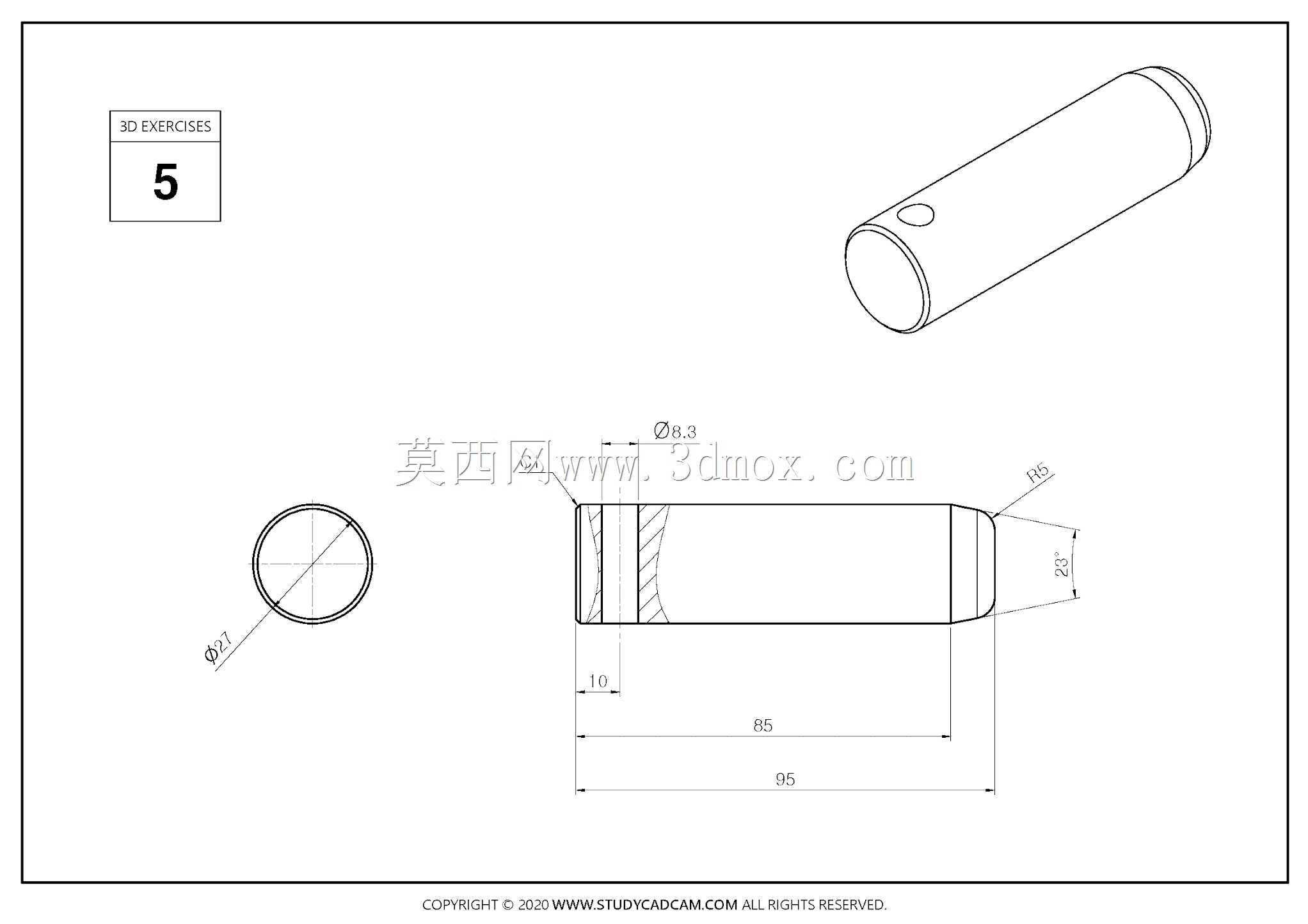

　　该构件为细长回转体结构，整体呈圆柱形态，端部做圆弧收束，柱身靠近一端设置侧向小孔，适合需要沿轴向握持并在侧面布置按键、顶丝、定位销或通气孔的小型装置。从结构关系看，主体直径为27，总长95，其中直身段有效长度约85，端部圆弧半径为5，侧孔直径为8，孔中心距端面10。这些尺寸直接决定了外部包络空间与内部可利用腔体：外径27限制了横向安装边界，总长95决定了轴向布置长度，端部R5使接触边缘更顺滑，侧孔位置则为功能接口预留了明确的安装区域。

　　在实际应用中，这类构件常见于手持检测工具、小型通讯终端、照明筒体、传感探头外壳或操作手柄等场景。细长圆柱形态有利于单手握持，端部圆弧能够降低磕碰和划伤风险，侧孔可用于按钮、指示灯、锁紧销、注油孔或线缆引出。若作为外壳使用，内部可沿轴向布置电路板、电池仓、连接套筒或传感模块；若作为机械连接件，则可利用外圆与其他支座、衬套形成回转配合，并通过侧孔实现周向定位。

　　设计时首先要保证回转轴线的一致性。主体外圆应作为主要基准，端面、侧孔和端部球面均需围绕该轴线建立位置关系。侧孔距端面10的尺寸属于装配敏感尺寸，建模时应优先锁定该轴向位置，再定义孔的直径和贯穿深度。端部R5与直径27的圆柱相接，需要保证相切过渡，避免在数控加工或三维打印时出现折线、褶皱或局部壁厚突变。对于需要内部容纳元件的方案，还应结合外圆尺寸预留均匀壁厚，防止端部圆弧区域因材料收缩而产生变形。

　　从加工角度看，该零件适合采用车削完成外圆、端面和圆弧端，再通过铣削或钻削加工侧向孔。若用于批量生产，外圆可一次装夹成型，以减少同轴度误差；侧孔加工则需要专用夹具保证孔中心到端面的距离以及孔轴线与主体轴线的垂直度。若表面需要进行防滑、绝缘或外观处理，外圆连续曲面也有利于后续包覆、阳极氧化、喷涂或抛光。

　　建模过程中应重点检查三类边界：一是总长95与直身段85之间的端部圆弧关系，二是侧孔与外圆相交形成的相贯区域，三是孔边到端面10毫米范围内的壁厚与强度。对于需要装配的位置，侧孔周边应留出足够平面或沉孔空间，避免按钮、螺钉或销钉安装后与外圆曲面发生干涉。整体结构虽然简单，但尺寸链清晰、功能区域集中，能够作为手持类圆柱产品的基础结构件，也可在此基础上扩展内螺纹、台阶孔、密封槽或尾部连接结构。
