四辐式中心套筒交叉杆件支撑结构

　　该结构为中心套筒搭配四根径向圆管杆件组成的四向辐射支撑件，整体采用圆管型材与中心回转套筒组合的构型，在展陈支架、轻型工位辅助架、户外临时遮阳支撑、小型设备架空托架等场景中均可适配使用。中心部位为带径向开孔的短圆柱套筒，套筒内径预留40mm的穿装通道，可直接套入对应外径的立式主支撑杆件，套筒侧壁开设径向锁紧孔，装入紧定螺钉后即可锁定整套四辐构件在主杆上的轴向高度与周向角度，安装时无需额外焊接，现场调整高度时松开紧定螺钉即可沿主杆上下滑移，到位后锁紧即可完成固定，适配不同使用场景下的支撑高度需求。四根圆管杆件沿套筒周向呈90°均匀分布，杆件轴线处于同一水平面，单根杆件从中心轴线向外延伸的总长度为570mm，

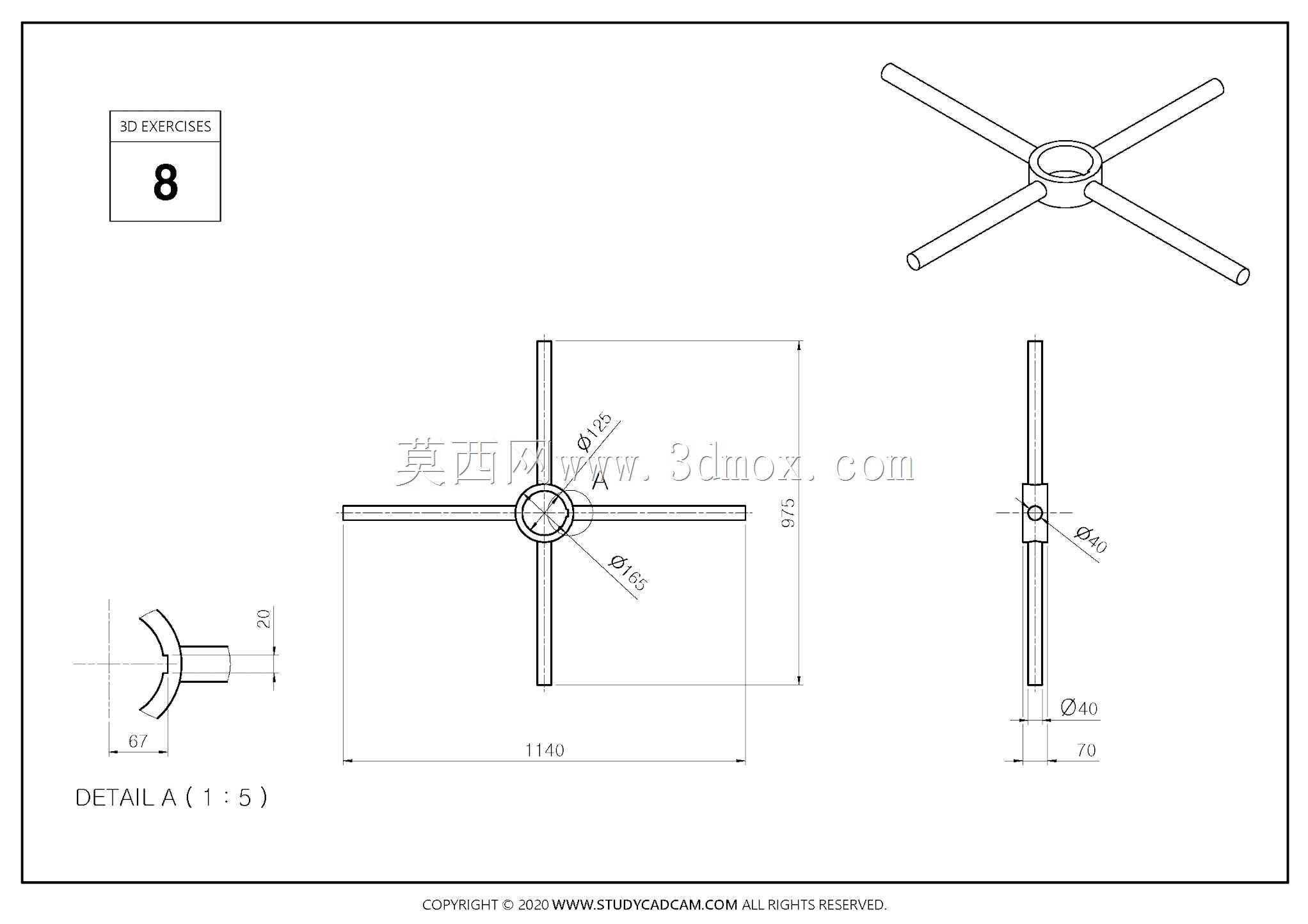

　　整套构件横向跨距达到1140mm，杆件自身外径为40mm，中心套筒的总高度为70mm，套筒上端面处杆件对接位置做局部圆弧加厚处理，局部放大的1:5节点详图中可见，杆件与套筒衔接处设置12mm高度的圆弧过渡段，过渡段根部预留6°的拔模斜度，既保障焊接或一体成型时的熔接/充型强度，也避免直角衔接处出现应力集中，在杆件承受侧向吊挂载荷时，过渡段可分散根部弯矩，降低长期使用后焊缝开裂或型材弯折的风险。从设计思路层面，该结构没有采用复杂的钣金折弯或铸造成型方案，而是选用标准圆管作为辐条原料，圆管截面的抗弯模量在同等耗材重量下远优于实心方钢或薄钣金件，四根杆件对称布置的形式让中心套筒承受的径向载荷互相抵消，当单侧辐条悬挂工装、

　　展品或牵拉缆风绳时，对侧辐条可提供反向平衡力，大幅降低中心套筒对主立杆的附加弯矩，避免主杆受偏载出现弯曲变形。杆件端部做平口裁切处理，实际使用时可根据需求在管端加装橡胶防滑套、外螺纹连接头或法兰盘，既可以让辐条直接抵靠墙面或地面作为斜撑支脚，也可在端部安装挂钩、置物托盘、灯具夹具等外接配件，拓展不同的使用功能。在三维建模过程中，先绘制中心套筒的回转轮廓，拉伸生成带内孔的基体后，在套筒侧壁对应四个辐条的位置切除出与圆管外径匹配的径向通孔，再将圆管杆件按周向阵列的方式装配入孔，保证四根杆件的同轴度与角度公差，衔接处的圆弧过渡特征单独建模，还原图纸中标注的过渡尺寸与拔模角度，整体结构无复杂曲面，特征逻辑清晰，

　　工程人员可在此基础上快速修改杆件长度、套筒内径、辐条数量等参数，衍生出三辐、六辐等不同规格的同系列支撑构件，适配不同载荷等级与安装空间的使用需求。该结构的安装边界清晰，整体占用平面空间为直径1140mm的圆形区域，竖向仅占用70mm的套筒高度，套入主立杆后不会过多遮挡立杆上的其他安装工位，构件自身重量较轻，单人即可完成搬运与装配，无需大型吊装工具，在临时展会搭建、田间小型农用机具支架、车间工位物料挂架等场景下都能快速部署使用。
