方形带孔法兰安装固定板结构设计

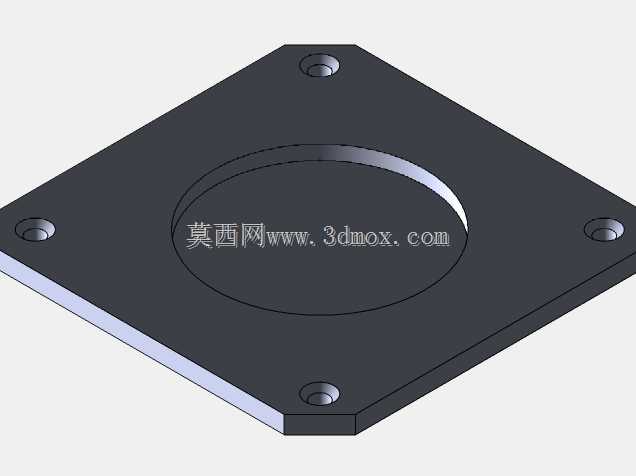

　　该零件为方形法兰式安装固定板，整体采用薄板切削成型，主体外轮廓尺寸为100mm×100mm，板厚4mm，中心开设直径58mm的通孔，可用于轴类部件、传感器或管路的贯穿与定位。四个角部设置安装孔，孔位分布在80mm×80mm的方形边界上，孔直径为5mm，孔口带有90°沉孔结构，适配M4规格内六角螺钉的沉头安装，保证装配后螺钉头不突出板面。零件右上角设置C10倒角，既去除加工锐边，也为装配对位提供导向。从截面A-A可以看出，板面为整体等厚结构，无额外凸台或加强筋，依靠板材自身刚性承担支撑与定位作用，适合在轻载、安装空间紧凑的场景中使用。这类固定板常见于自动化设备机架、检测工装、电子设备内部模组以及通讯类硬件的安装工位，

　　主要作用是将圆形功能元件固定在面板或机架立面上，同时通过四角孔位实现可靠锁附。设计时优先保证中心孔与安装孔的位置度，中心孔作为主定位基准，四角孔作为紧固基准，两者的同轴与对称度直接影响后续装配精度。90°沉孔的设置让螺钉沉入板面，避免外凸结构干涉周边零部件，也让设备外观更平整。板厚4mm的选型兼顾了刚性与整体重量，在常规铝合金或钢板加工条件下，既不会因过薄产生安装变形，也不会因过厚增加不必要的重量与材料成本。外形100mm的边界尺寸使其能够直接适配多数标准型材框架的安装间距，80mm的孔距则与常见工业安装孔位体系兼容。建模过程中需要重点处理中心通孔、四角安装孔与沉孔的布尔运算关系，倒角特征应在主体轮廓完成后添加，

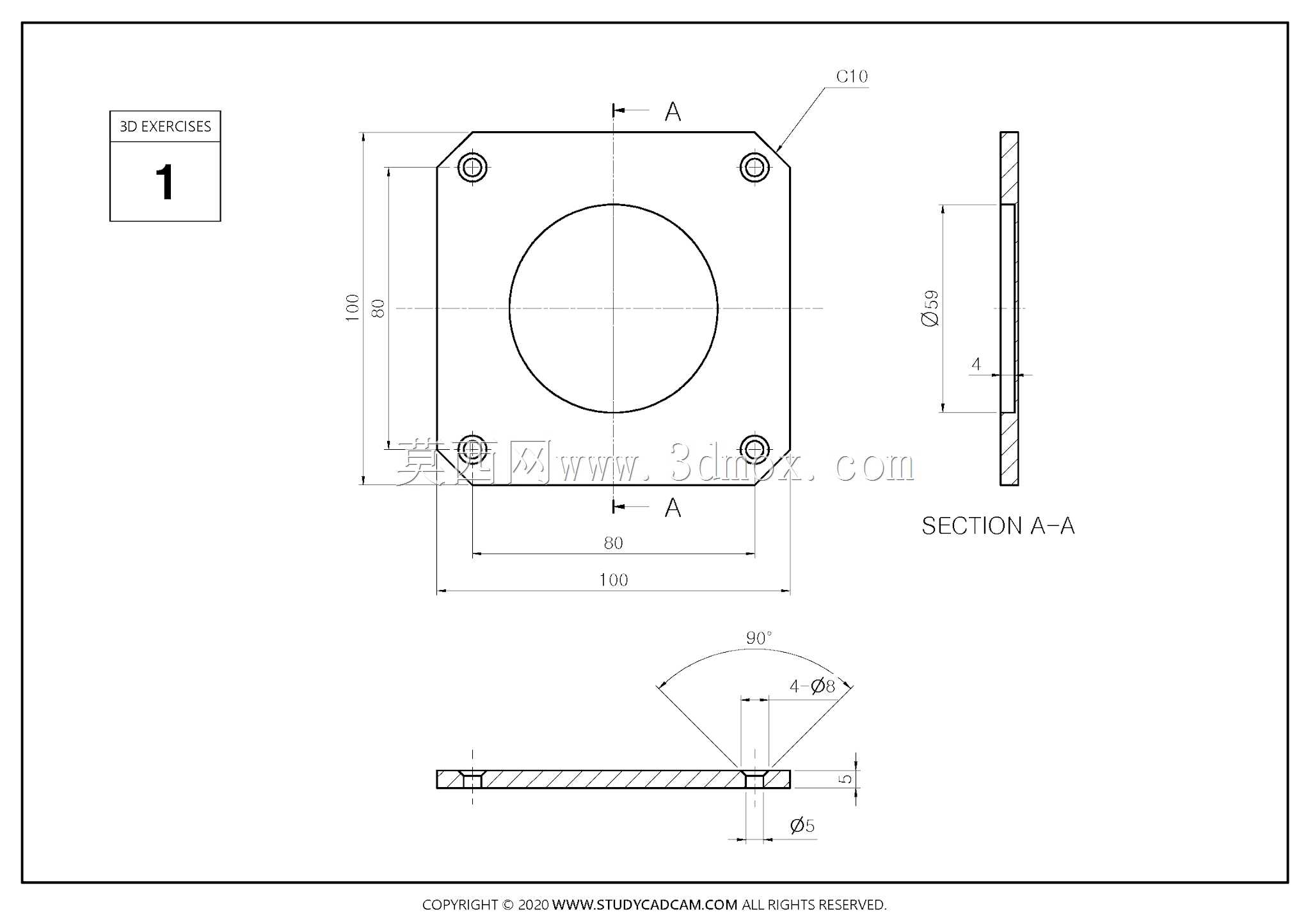

　　避免因特征顺序不当导致边线缺失。工程图表达上采用主视图加全剖视图的方式，能够同时反映外轮廓、孔位分布与板厚方向结构，下方局部视图则用于说明沉孔角度与孔径参数，为加工者提供完整尺寸依据。该结构虽然简单，但在设备中承担着定位基准与连接桥梁的作用，孔位公差、板面平面度以及沉孔深度都会影响最终装配效果，实际加工中通常采用铣削或激光切割后二次沉孔的工艺完成。
