带法兰底座圆筒密封壳体结构设计

　　该带法兰底座的圆筒形壳体构件，在工业现场的应用场景覆盖多个需要密闭腔体承载的工位，常见于小型常压储料罐体、除尘设备的灰斗过渡段、通风管路的沉降腔体、小型反应釜的外筒主体、水泵机组的外置防护筒以及输送系统中的物料缓存仓段。这类构件的核心作用是提供一个封闭的圆柱容纳空间，底部通过一体延伸的法兰盘完成与下游设备、机架台面或者配对法兰的刚性连接，既可以作为承压外壳容纳内部的滤芯、搅拌桨、加热盘管或者电气元件，也可以作为管路系统中的扩容缓冲段，降低流体通过时的流速，让混杂在气流中的固体颗粒在筒体内自然沉降，或是让液态物料在筒内暂存稳压，避免下游泵体出现抽空、气蚀问题。

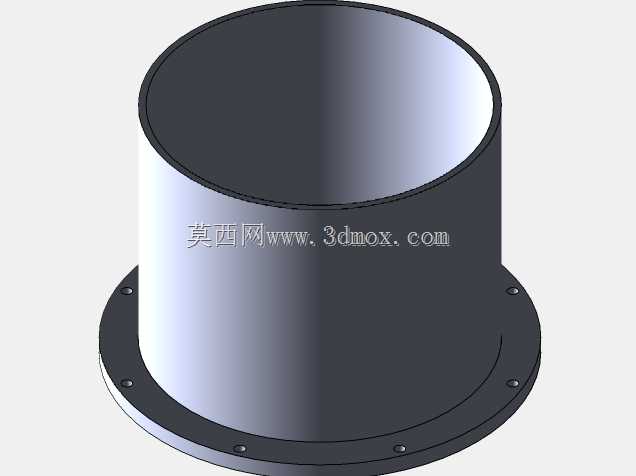

　　从结构设计思路来看，该构件采用直圆筒加底部外翻法兰的经典构型，没有多余的复杂曲面，加工工艺性极强：筒身部分可直接选用标准无缝钢管卷制或者焊接成型，下料后校圆保证圆柱度，底部法兰采用整块钢板切割下料，在法兰端面上沿圆周均匀钻制安装通孔，法兰与筒身的交接位置采用连续角焊缝满焊，若用于承压或者输送粉尘、液体的工况，还可在焊缝位置做煤油渗透检漏，杜绝焊缝位置出现渗漏、漏风问题。法兰盘相比筒身外径向外延伸出足够的螺栓操作空间，现场安装时不需要伸入筒底就可以穿入紧固螺栓，后期维护拆解时，松开法兰周向的螺栓即可将整个筒体从安装工位吊离，筒体内壁积存的物料、污垢可以直接从开口端清理，维护作业空间充足。

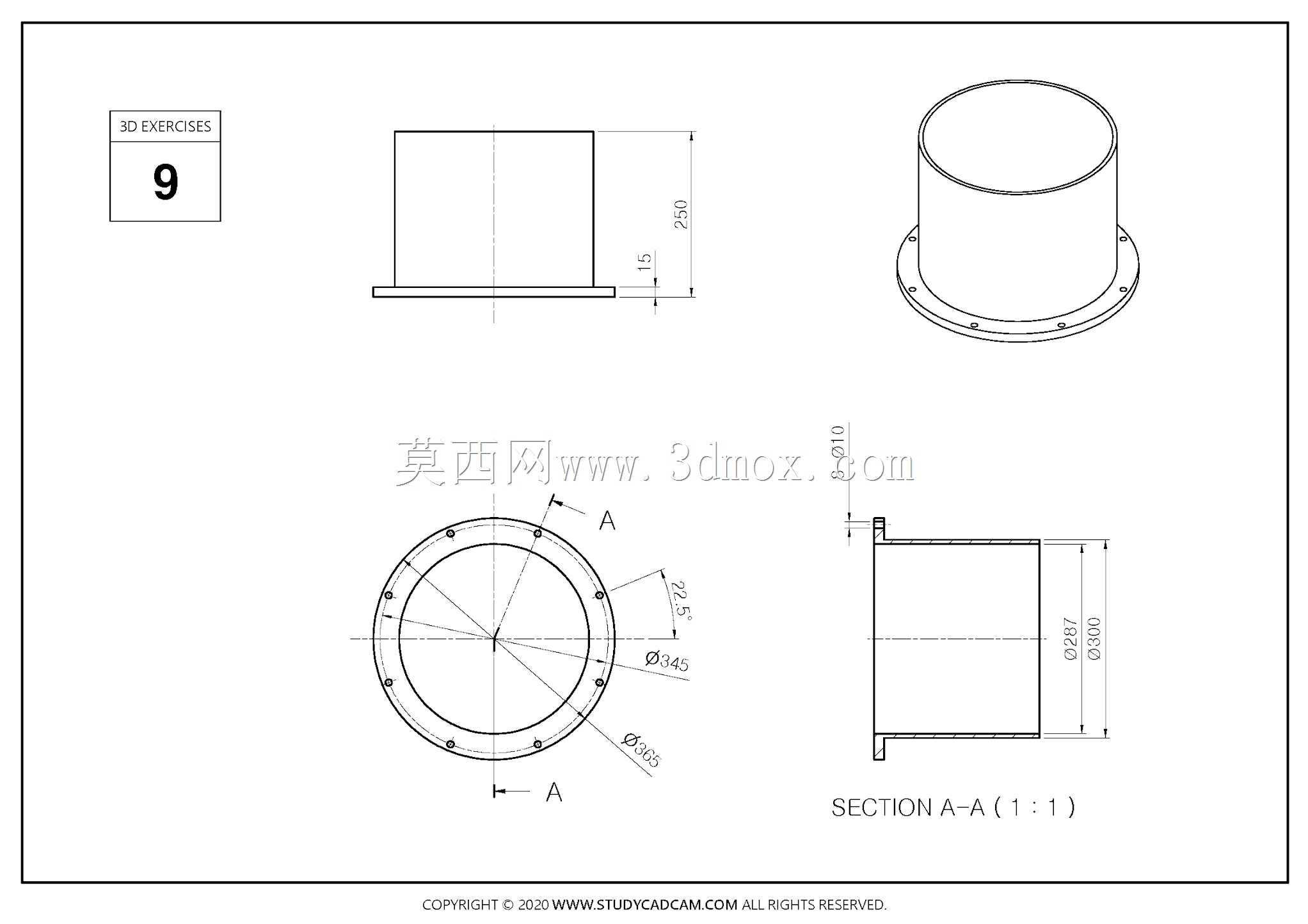

　　图纸给出的外形尺寸边界清晰，筒身主体的外径为300mm，筒身内部的有效容纳直径为287mm，扣除筒壁厚度后内部净空充足，可容纳常规尺寸的滤芯组件、小型搅拌轴或者料位检测元件；筒体总高度为250mm，其中底部法兰盘的厚度为15mm，法兰盘的外轮廓直径达到345mm，法兰端面上分布的安装螺栓孔中心圆直径为328mm，螺栓孔的孔径适配常规的M10或者M12紧固螺栓，孔位沿整周均匀排布，配对安装时法兰的受力均匀，不会出现局部密封压合不实的问题。法兰底部还预留了定位止口的相关尺寸，和下方对接的设备台面对接时，止口可以嵌入对接面的定位槽内，自动完成筒体的径向对中，不需要安装时反复调整筒体的同轴度，大幅降低现场装配的找正耗时。

　　在实际选型适配过程中，这类筒形壳体的适配性极强：如果用于通风除尘的沉降段，可直接在筒体顶部对接同管径的通风管道，含尘气流从上部进入筒腔后，流道截面突然扩大，气流速度骤降，大颗粒粉尘在重力作用下落入筒体下部，后续可在筒体侧面开设检修门或者在底部加装卸灰阀完成排灰；如果作为小型储料罐体使用，可在筒身侧壁预留液位计接口、进料口、排气口，法兰底座固定在称重模块上方，就可以组成简易的计量料仓；如果作为电气元件的防护外壳，可在筒身内壁喷涂绝缘防护层，顶部搭配配套的筒盖加装密封胶条，户外使用时法兰对接面加装橡胶密封垫，即可达到IP65级别的防护效果，阻挡雨水、粉尘进入筒内部损坏内部元件。

　　建模过程中需要重点管控几个关键公差：首先是筒身两端面的平行度，以及筒身轴线和法兰安装面的垂直度，若垂直度超差，筒体安装后会出现倾斜，内部安装的搅拌轴、滤芯会和筒壁发生刮擦；其次是法兰端面上螺栓孔的位置度，孔位沿圆周等分的角度偏差需要控制在允许范围内，否则现场对接配对法兰时会出现螺栓无法穿入的错孔问题；另外筒身的圆度公差也需要管控，避免卷制、焊接过程中筒身出现局部凹陷、失圆，影响内部嵌套零件的装配。整体结构没有复杂的加工特征，常规的钣金卷圆、焊接、钻孔工序即可完成制造，生产成本低，工况适配范围广，是通用机械领域非常典型的腔体类基础构件。
