带双耳铰接座的长环形连接支架

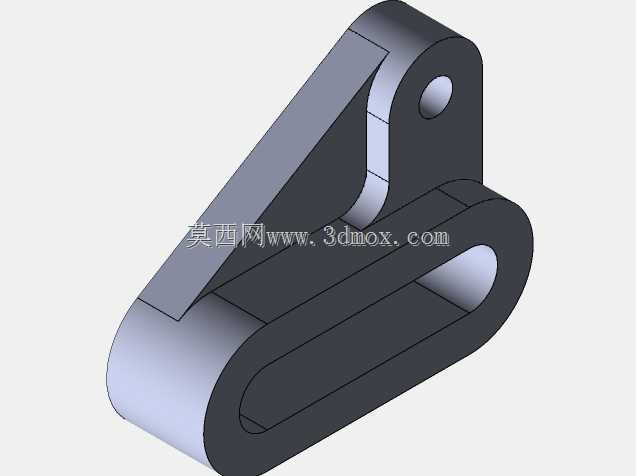

　　该零件属于典型的小型承力连接构件，整体由下部封闭长环形框体与上部双耳铰接座组合而成，常见于轻载连杆机构、手动夹具、张紧装置、舱门铰链、工装定位机构以及小型设备的支撑连接位置。下部环形结构在保证整体刚度的同时形成中空避让区，既能减轻自身重量，也可为杆件、线缆或紧固件提供穿过空间；上部双耳座则用于与销轴、螺栓或连杆端头配合，实现绕固定轴线的转动连接。

　　从结构受力角度看，环形框体两端采用R15圆弧过渡，可明显降低尖角处的应力集中，使拉力、弯矩在框体截面上分布更均匀。上部铰接耳板与环形主体之间通过斜向加强轮廓平滑衔接，在总高约75mm的有限空间内提高了耳板根部的抗弯能力。耳板中心孔用于安装销轴，孔位与环形框体中心线保持确定位置关系，这一尺寸直接决定装配后的回转中心和连杆运动轨迹，因此在建模与加工中都需要重点控制。

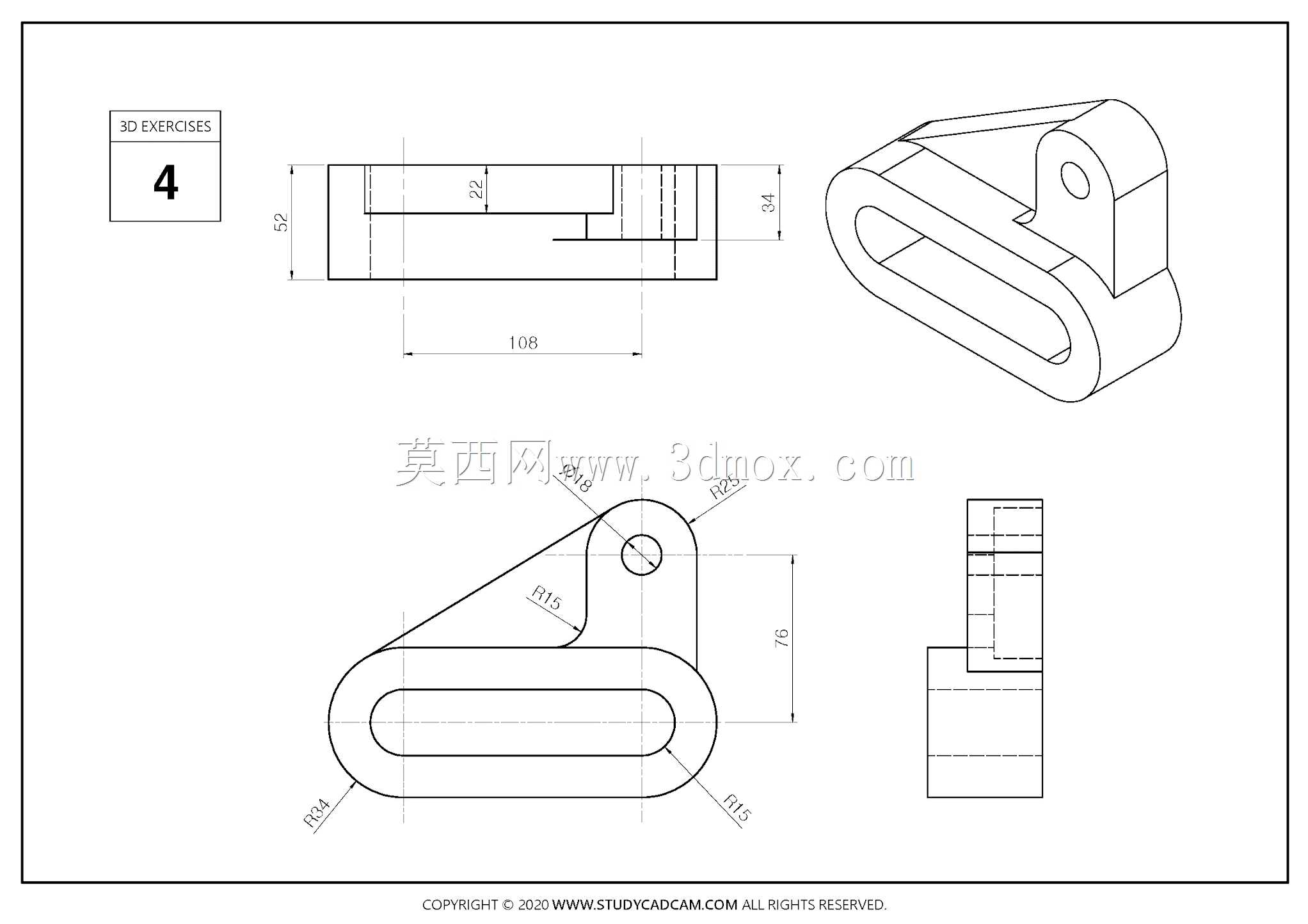

　　外形边界方面，零件总长约108mm，总宽方向由环形外圆R15控制，上部高度约34mm，下部框体厚度方向约52mm。这些尺寸构成了安装时的主要包络范围：若将其用于设备内壁或支架侧面，需要在耳板两侧预留销轴装入空间，同时在环形框体内部预留运动间隙，避免与相邻杆件发生干涉。环形框体下端圆弧可作为定位或贴合参考，在焊接或螺栓固定场景中，能够与圆柱面、型材表面形成较稳定的接触。

　　设计思路上，该构件优先满足“连接+回转+轻量化”三项需求。实体部分集中在销轴孔周围和环形受力路径上，非受力区域通过中空环框去除材料，这种布局适合采用铣削、线切割或激光切割后焊接的方式制作；若批量较大，也可采用铸造或锻造毛坯再进行孔加工。上部双耳结构有利于分散销轴剪切力，相比单耳连接具有更好的侧向稳定性，但装配时对两侧耳板的同轴度和端面平行度要求更高，否则销轴会产生附加弯曲。

　　在实际选型应用中，该类支架不宜直接承受大冲击载荷，更适合作为低速、轻载机构中的中间铰接件。若用于频繁摆动场合，应关注销轴与孔的配合间隙及润滑条件，必要时在耳板孔内增加衬套以提高耐磨性。三维建模时应先建立环形中心线和耳板孔中心，再通过拉伸、切除和圆角命令生成主体，这样能保证R15、R34等圆弧与直线段相切，后续出工程图时尺寸标注也更清晰。
