通讯设备内部传动连杆机构结构设计

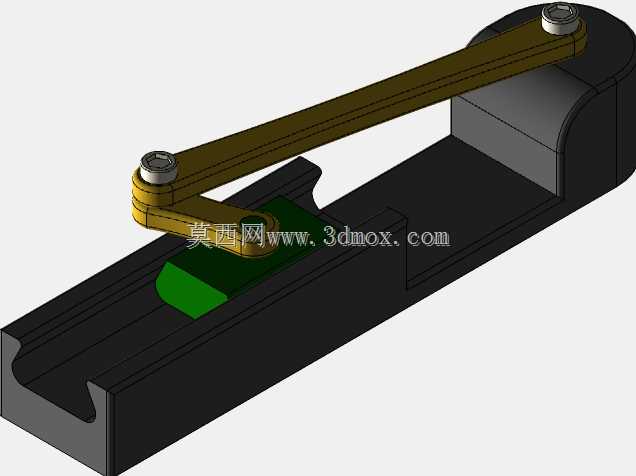

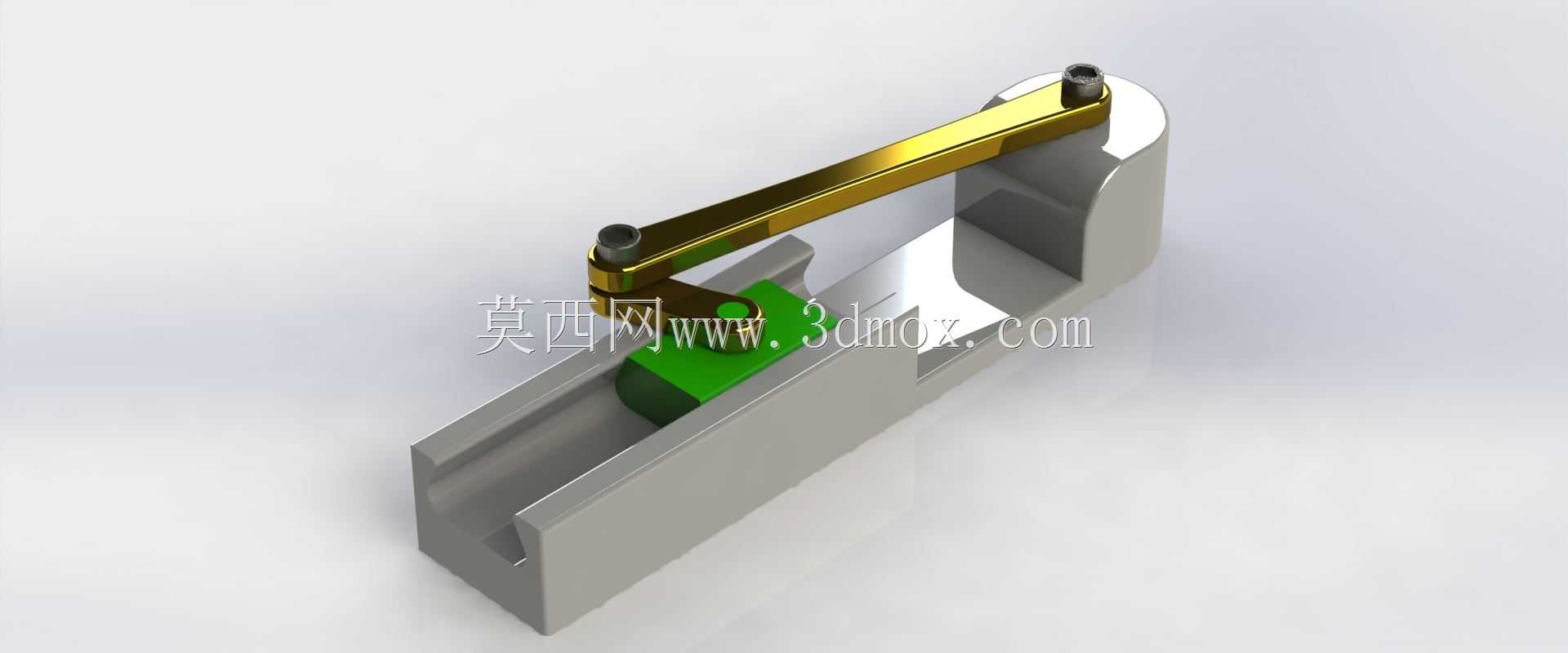

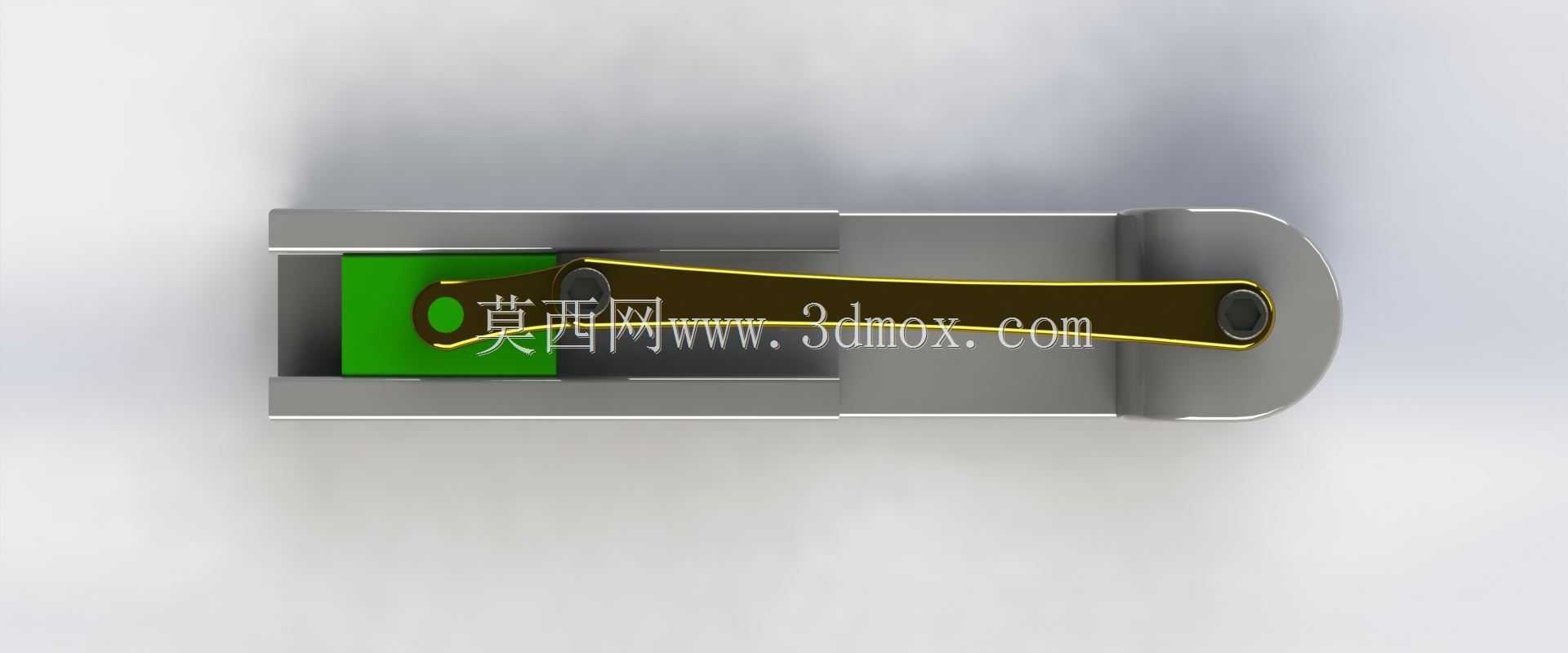

　　这套连杆传动组件主要面向小型通讯终端的内部功能拓展场景，常见于带翻盖、滑动托板或者伸缩功能模块的手持通讯设备中，用来实现按键触发到功能部件位移的动力传递，也可适配便携测试仪器的卡扣锁紧、端口自动遮蔽这类需要小行程精准动作的结构位。整套构件的运动逻辑围绕固定铰接点展开，输入摆臂受外力按压后，通过中间连杆带动输出端做定角度回转，全程无多余自由度，传动过程中不会出现卡滞或窜动问题。设计阶段优先考虑了狭小壳体内的安装边界，所有铰接轴的同轴度公差控制在0.02mm以内，连杆两端的铰接孔位预留了0.1mm的装配间隙，既保证转动顺滑，又不会在设备跌落、受冲击时出现松脱异响。构件的外形轮廓完全避让开通讯设备内部的主板、电池、天线模组等核心元器件，

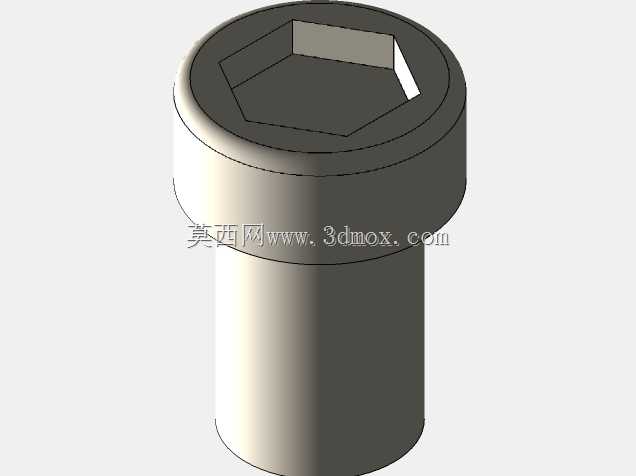

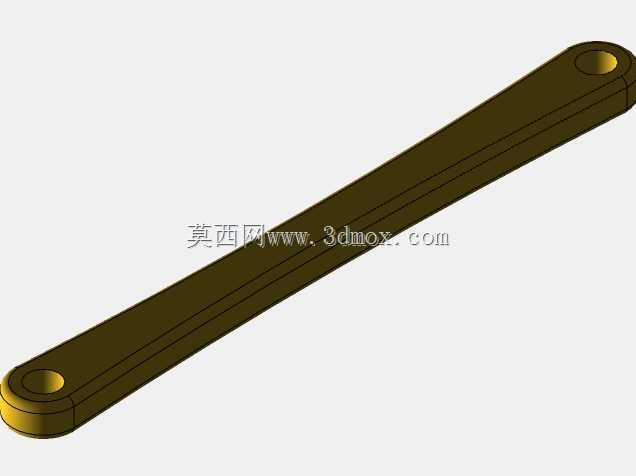

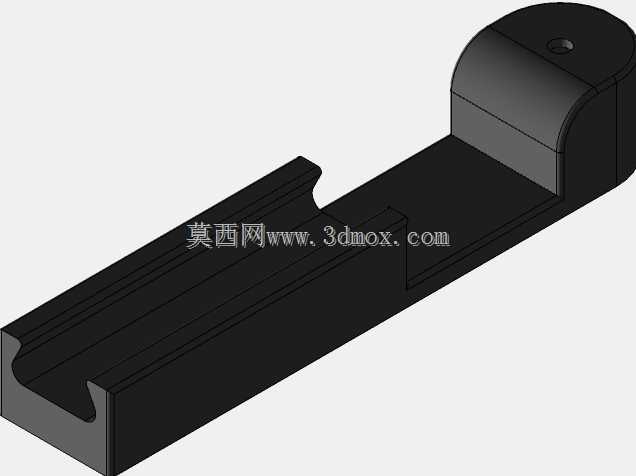

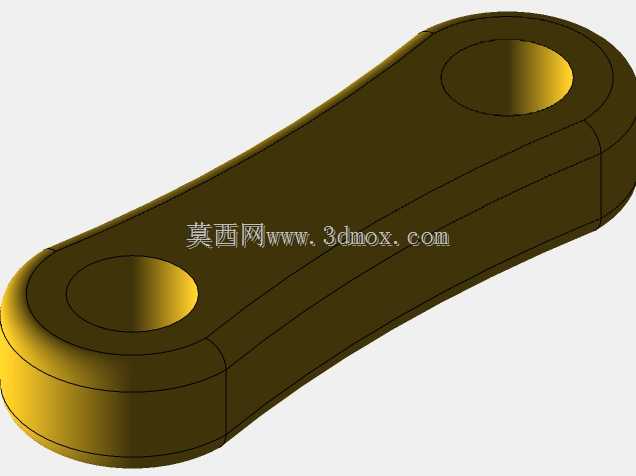

　　最大外伸尺寸不超过壳体内腔预留的12mm安装高度，横向占用空间控制在38mm×22mm的矩形区域内，不需要额外改动原有设备的堆叠布局。受力层面，针对人手按压的瞬时载荷做了补强设计，连杆的受力截面采用变厚度处理，铰接位置的壁厚比非受力区域厚0.8mm，长期反复按压后也不会出现铰接孔磨大、连杆变形的问题。输出端的运动行程经过精准核算，摆臂按压到底时，输出端刚好带动功能部件到达指定锁止位置，行程末端设置有硬限位台阶，不需要额外添加缓冲垫就能控制最终位置精度，装配时只需要将三个固定铰接柱对准壳体上的定位柱热熔固定即可，不需要复杂的调试工序。整套结构的零件数量少，没有异形复杂曲面，量产时可以直接采用冲压或者粉末冶金工艺成型，单件加工成本低，

　　组装工序简单，适配各类小型手持通讯设备、便携数码终端的内部功能传动需求，也可直接移植到同尺寸级别的工业手持扫码设备、小型检测仪器的动作机构中，替换原有的弹簧卡扣或者弹性悬臂结构，提升动作的可靠性和使用寿命。建模过程中所有配合面都按照实际装配公差搭建，运动副没有添加冗余约束，直接在软件中就能完成全行程运动仿真，验证不同按压角度下的传动效率和构件干涉情况，也能直接导出工程图用于后续的样件试制和装配验证。
