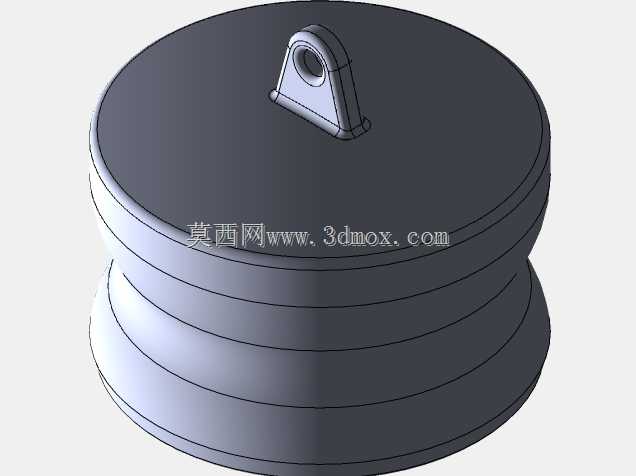

该零件为带顶部挂耳的回转类密封壳体,整体采用轴对称主体加侧向局部特征的构型,适配需要悬挂安装、具备一定防护能力的小型通讯终端或手持传感设备外装需求,在户外便携检测节点、小型通讯中继组件、工业现场手持采集装置中,这类壳体能够同时兼顾握持手感、安装便利性与内部元器件的容纳防护。从剖面结构来看,壳体内部设置多级阶梯型腔,不同直径的台阶面分别对应电路板、电池模组、密封胶圈或内衬支撑的安装位,侧壁厚度随受力位置变化:顶部靠近挂耳的区域壁厚加大,用于承受悬挂时的拉应力与跌落冲击;中段握持区域壁厚均匀,既控制整体重量,也保证曲面握持的贴合度;底部端口处设置加厚的止口结构,可与底盖或端盖形成配合,配合端面的圆角过渡避免应力集中,
也方便装配时导向对位。顶部的挂耳并非简单附加凸台,其与壳体主体采用大圆角过渡连接,根部做R角强化处理,挂耳孔为贯通圆孔,可穿装挂绳、销轴或固定卡扣,孔边做倒角去除锐边,避免长期使用时磨损挂绳或产生应力裂纹。挂耳两侧的壳体顶面设置平缓的弧面抬升,既给内部元器件留出顶部避让空间,也让挂耳受力时的载荷能够顺着弧面分散到整个壳体侧壁,而非集中在凸台根部。外形尺寸方面,主体最大外径控制在百毫米级,总高与最大外径比例接近1:1,底部直径略小于中段,形成收腰式的外轮廓,这种轮廓不仅提升单手握持的贴合感,也让壳体在堆叠放置时不易滑脱。外表面分布的多段圆弧并非单纯装饰:不同半径的外圆弧对应内部型腔的台阶变化,在保证内部安装空间的前提下,

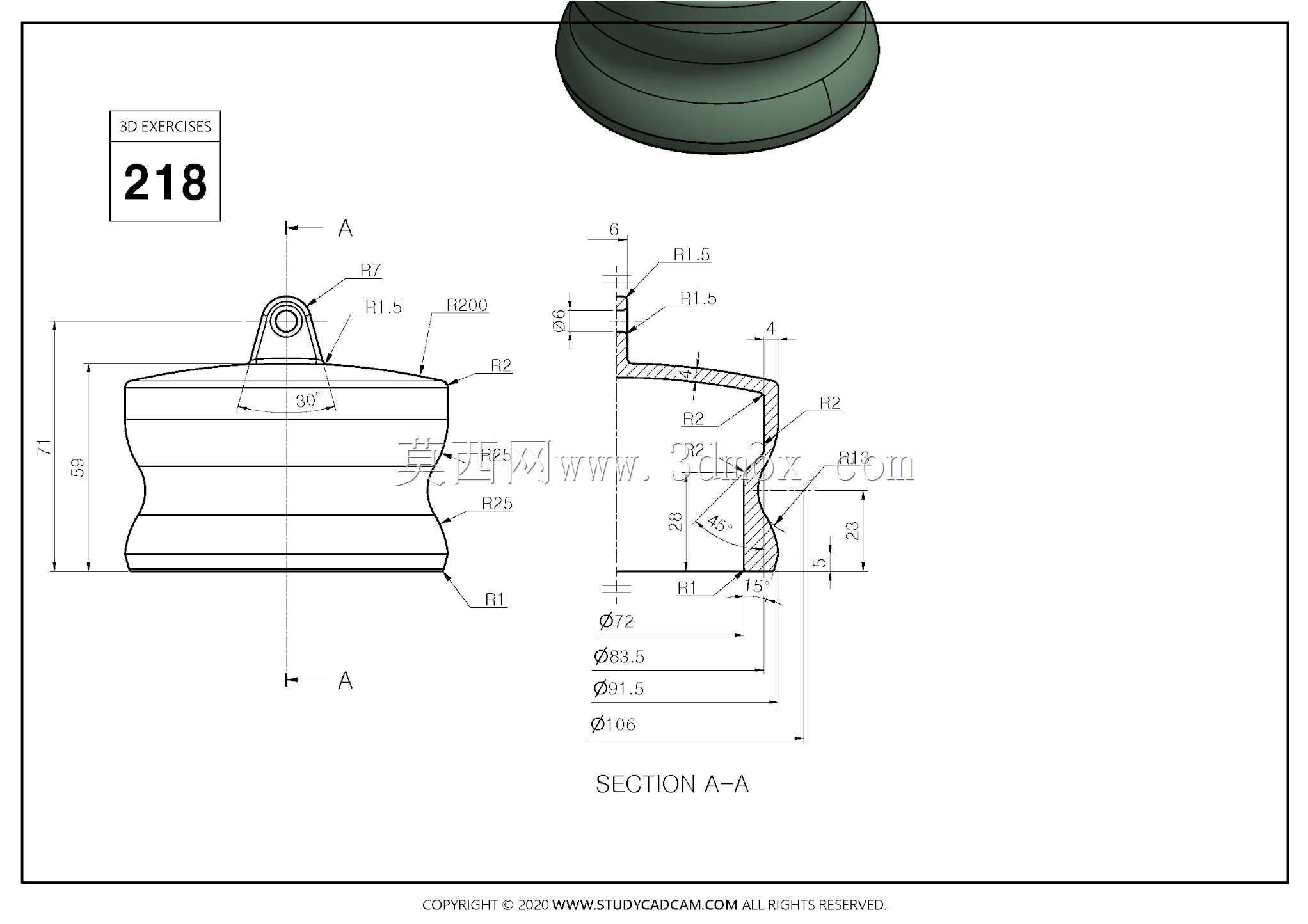

让外壁过渡顺滑无突变,减少注塑或机加工过程中的壁厚不均问题。剖面中标注的多处圆角半径,分别对应内壁转角、外壁过渡、止口根部等位置,设计时严格区分配合面与非配合面的公差要求:与端盖配合的止口圆柱面采用较小的尺寸公差,保证装配后同轴度;外表面非配合圆弧采用自由公差,降低加工难度。从建模逻辑来看,这类零件优先采用旋转特征生成主体基础轮廓,再通过拉伸切除制作内部阶梯孔与挂耳贯通孔,顶部挂耳与主体的连接区域使用合并特征保证结构连续性,所有锐边按照功能要求分别做倒角或圆角处理。剖面视图清晰呈现了壁厚的变化趋势,设计时需要重点校核挂耳根部的强度:当设备通过挂耳悬挂时,载荷从挂耳孔传递到两侧过渡弧面,再分散至主体侧壁,
大圆角过渡能够有效降低根部的应力峰值,避免长期悬挂或意外拉扯时出现断裂。壳体底部的端口结构可根据使用场景适配不同端盖:若用于防水场景,可在止口处加装密封圈,端面预留密封胶圈的压缩槽;若用于普通防护场景,可直接采用卡扣或螺纹连接端盖。外轮廓的收腰设计也适配配套的护套或支架,侧面的圆弧面能够与弹性护套的内壁紧密贴合,提升抗摔性能。对于结构设计从业者而言,这类零件的建模难点不在于复杂曲面,而在于平衡内部安装空间、外部握持手感、悬挂受力强度与加工工艺性:过厚的侧壁会增加材料成本与成型周期,过薄则无法满足跌落与悬挂强度;挂耳位置过高会导致悬挂时设备晃动,过低则会影响顶部接口或按键的布局,该构型将挂耳设置在顶部中心位置,保证悬挂时主体保持竖直状态,不会出现偏斜。内部阶梯孔的直径变化也经过排布,大直径腔体用于容纳尺寸较大的电池或主控板,小直径腔体用于布置天线、接头等小型组件,台阶面同时可作为元器件的轴向定位面,减少装配时的调整工作量。
