六角开槽卡接式机械锁紧接头结构

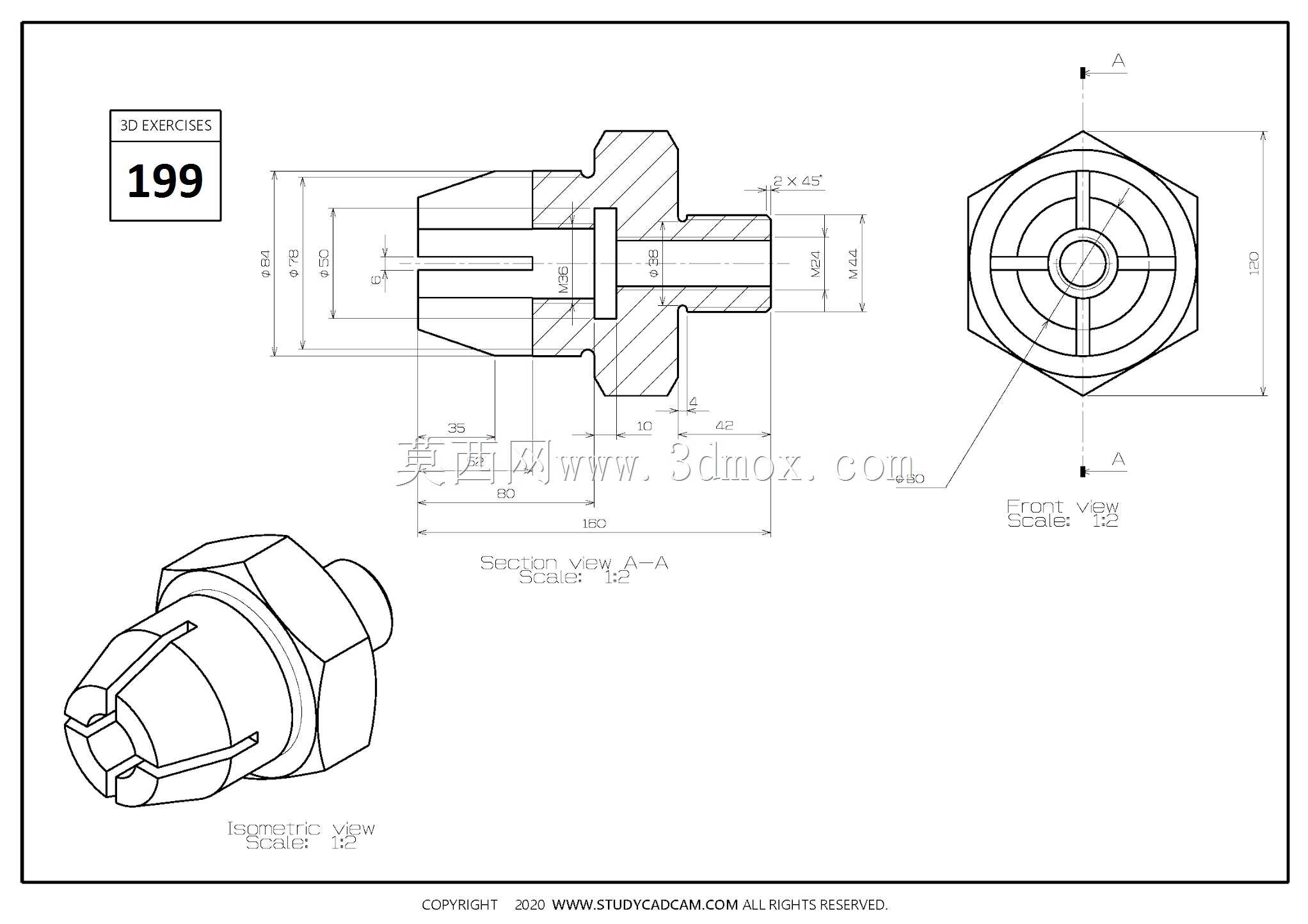

　　该锁紧接头的结构设计围绕小空间内的快速卡接与轴向定位需求展开，整体采用外六角主体搭配前端开槽卡爪的构型，在管路接驳、小型工装快换、气动元件预装等场景中，可直接通过标准扳手完成拧紧作业，无需额外定制专用工装。从剖面结构能看到，接头内部设置了阶梯式通孔，不同孔径段分别承担介质导通、对接件插入导向与轴向限位作用，中段的环形凸缘既作为安装时的轴向贴合基准，也能在拧紧过程中分散压紧力，避免局部应力集中造成塑料或薄壁对接件开裂。前端的四条开槽将端头分割为带弹性变形能力的卡爪，当对接件插入时，卡爪可沿径向小幅胀开，到位后卡爪回弹卡入对接件的环槽内，形成可靠的轴向防脱结构，这种设计无需额外加装卡簧或销钉，能有效减少装配工序中的零件数量。

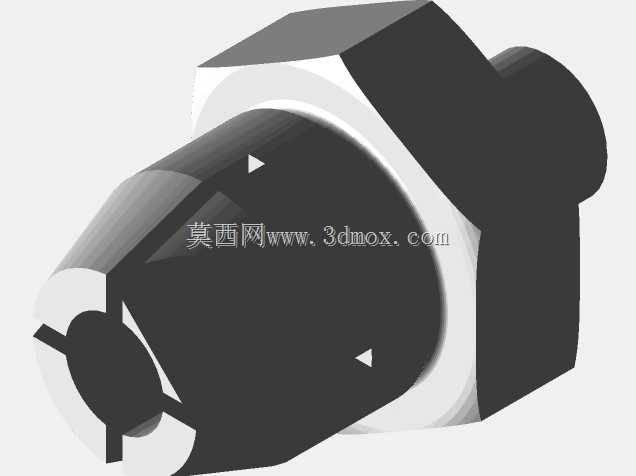

　　外六角段的对边尺寸适配常用开口扳手，在设备内部狭小的安装空间里，操作人员可从侧向完成拧紧操作，相比滚花手拧结构，能提供更大的锁紧扭矩，适配存在轻微振动的工况。接头根部的外螺纹段可直接拧入基座或阀块的对应螺纹孔，螺纹末端的倒角可引导螺纹顺利旋入，避免首牙错扣造成的螺纹损伤。从等轴测视图可观察到，卡爪端部做了导向斜面，对接件插入时可顺着斜面自动推开卡爪，降低装配对位难度，即使在盲装场景下也能顺利完成对接。设计过程中，开槽的宽度与深度经过反复校核，槽宽过小会导致卡爪弹性不足，插入力过大且容易出现塑性变形；槽宽过大则会降低卡爪的结构强度，长期使用后易发生断裂。剖面中的尺寸标注明确了各段的长度与直径公差，

　　内孔的同轴度要求可保证介质导通时不会出现额外的流阻突变，外六角与螺纹段的同轴度控制则能避免拧紧后接头出现偏斜，保证对接面的密封贴合效果。该零件可采用黄铜或不锈钢切削加工，也可通过工程塑料注塑成型，不同材质选型可分别对应耐腐蚀、轻量化或低成本的不同使用需求，在小型自动化设备、检测仪器、民用净水装置等领域都有广泛的适配空间。
