带双耳铰接座的三角支撑连接支架

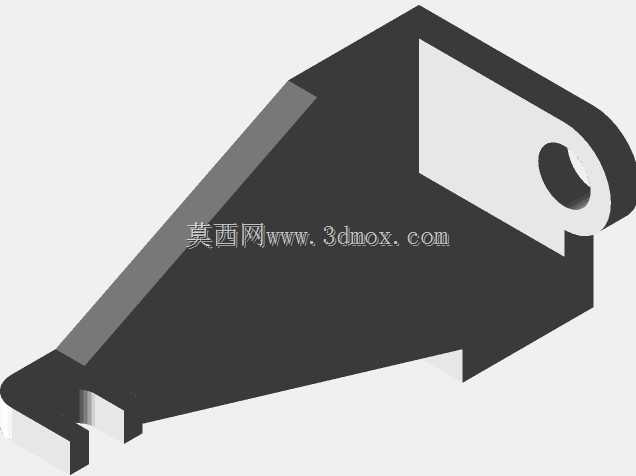

　　该零件属于小型铰接支撑类连接件，整体呈三角变截面轮廓，主体为带减重空腔的薄壁承力结构，一端设置同轴双铰接耳板，另一端延伸出带安装缺口的平直支脚，可同时完成枢轴转动约束与平面定位安装。从实际装机场景来看，这类构件常出现在通讯设备的翻盖支撑机构、小型检测设备的仓门铰链组件、便携终端的角度调节支架中，也可作为轻型自动化夹具的摆臂连接座，承担小载荷下的扭矩传递与姿态限位作用。零件的设计逻辑优先服务于装配边界：总长150mm、总宽60mm的外轮廓可直接嵌入狭窄的设备内部夹层，不会与周边的电路板、走线槽发生干涉；主体壁厚控制在10mm，既保留足够的抗弯截面模量，又避免整体重量过大，适配手持或移动类设备的轻量化需求。

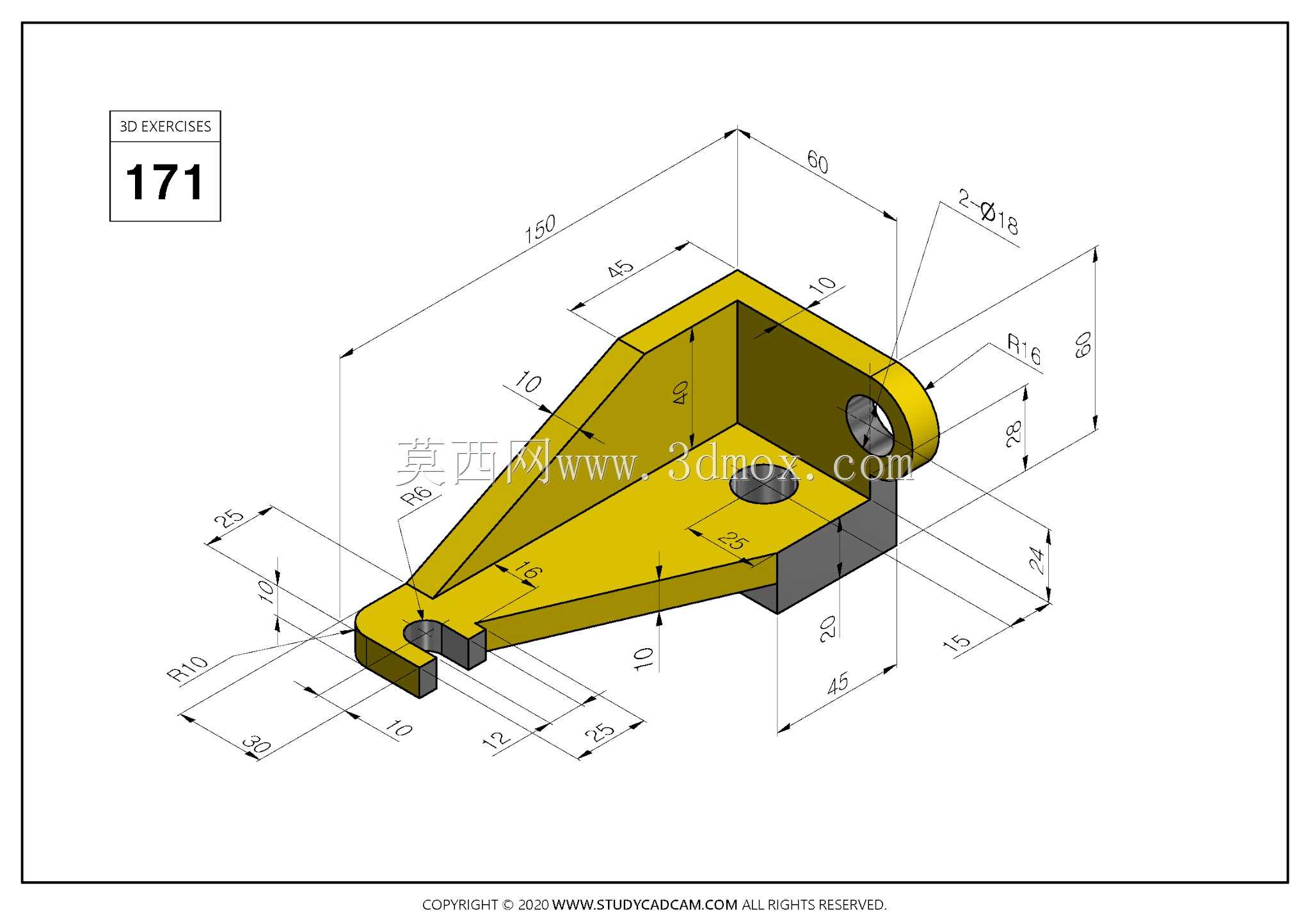

　　铰接端的R16圆弧过渡与2-Φ18同轴孔是核心功能特征，双孔的同轴度需控制在合理公差范围内，穿入销轴后可实现0至90度区间的顺畅摆动，耳板外侧的80mm总宽尺寸保证销轴受力时两侧支撑点对称，不会出现单侧偏载导致的销轴弯曲。支脚端的R10圆弧与10mm宽安装缺口，可快速卡入设备预设的定位凸台，配合紧固件完成预定位，底部24mm的高度差让支脚与主体底面形成阶梯安装面，能够贴合设备内部带台阶的安装基面，消除装配间隙。建模过程中需重点处理多处圆角过渡的连续性，尤其是三角斜边与铰接耳板的相接位置，R6的外圆角与内部空腔的圆角需保持壁厚均匀，避免后续注塑或机加工时出现应力集中；支脚处的25°斜面不仅是外形避让特征，也可作为摆动行程的硬限位面，

　　当支架转动到极限角度时，该斜面与相邻构件贴合，实现物理角度锁止。零件上标注的25mm、45mm等定位尺寸，均对应安装孔到铰接中心的力臂长度，选型时可根据所需锁紧力矩核算紧固件规格，确保在频繁开合的工况下不会出现松动。整体结构没有复杂的曲面特征，所有特征均为拉伸、切除与圆角组合而成，加工工艺性良好，既适合采用铝合金铣削加工做小批量验证，也可直接转为注塑模具进行量产，是通讯类与小型工业设备中十分典型的多功能连接支架。
