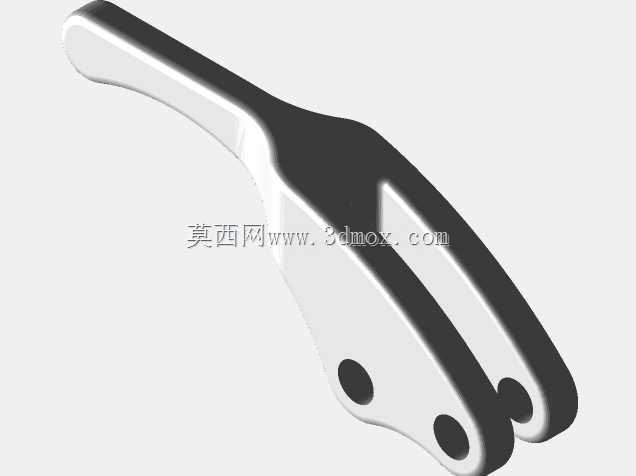

该零件属于通讯工具类设备中的叉形连接手柄,整体采用长柄加双叉端的结构形式,主要用于需要手动扳动、夹持或连杆传力的小型机构中。在通讯设备装调、线路检修工具以及便携操作机构里,这类零件常作为操作端与执行端之间的传力构件,通过手部握持长柄施加力矩,再由叉形端带动销轴、拉杆或联动片完成开合、锁紧、切换等动作。
从结构功能上看,长柄部分按照人手施力习惯进行曲线收窄与过渡,既保证握持区域有足够的延展长度,又避免直棱直角造成的应力集中。叉形端开设两个同轴孔位,用于与被连接件形成铰接或销接配合;单孔端则可作为另一处回转支点,使零件在装配后形成稳定的杠杆运动关系。零件上的圆弧轮廓、孔边倒角和局部加厚区域,均围绕受力路径布置:扳动力从柄部传入后,沿主体腹板向叉口和支点孔传递,关键截面通过加宽和圆角过渡降低峰值应力。

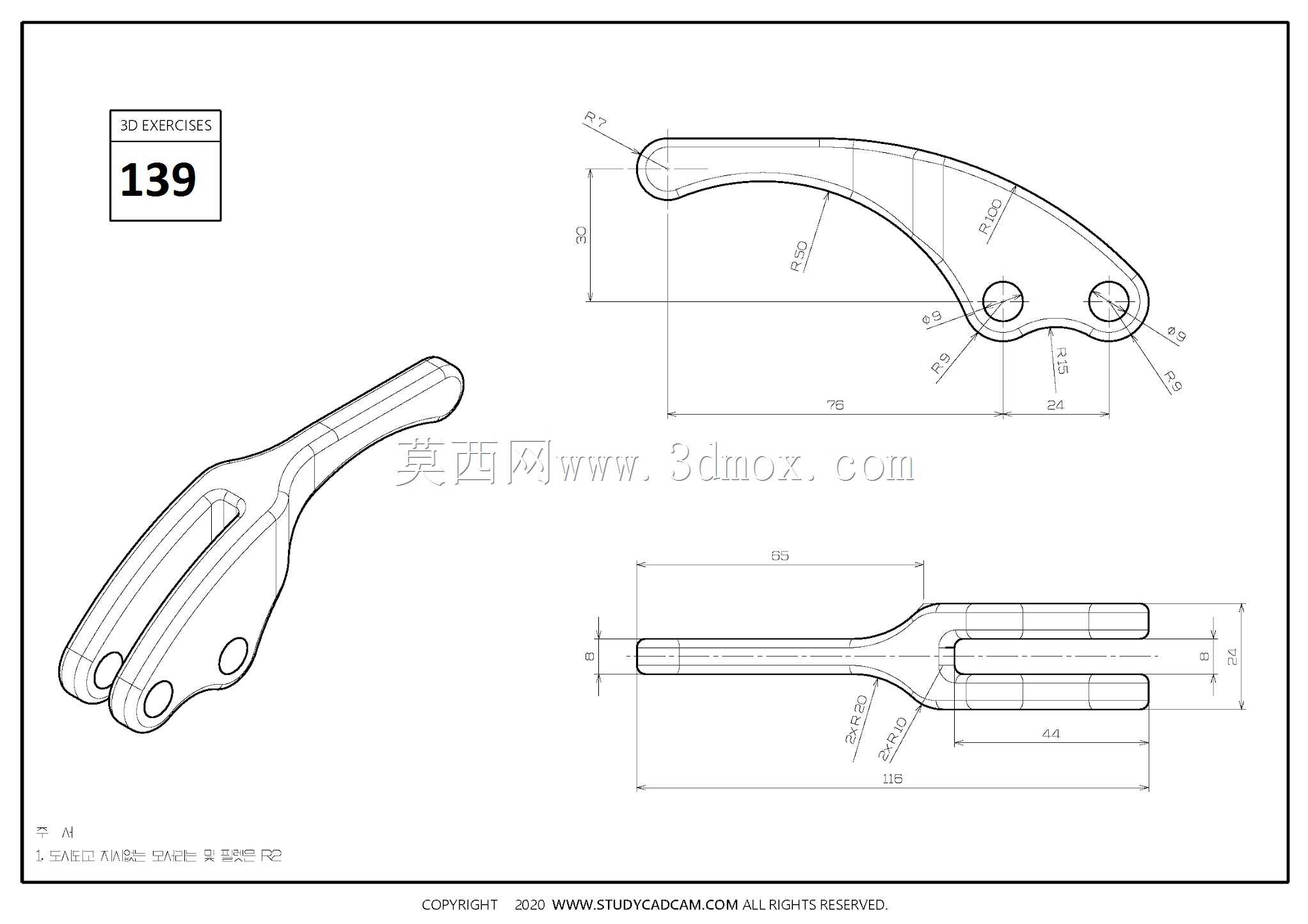

设计思路上,该件没有采用复杂曲面装饰,而是以功能尺寸驱动外形。主视图给出了柄部弧线、支点孔位置、端部圆角及各孔中心距,俯视图明确了叉口宽度、总厚方向尺寸和孔位对称关系。这些边界条件直接决定装配兼容性:叉口间距需容纳对应连杆或夹片厚度,孔中心距决定杠杆比,柄部长度影响操作力矩,外轮廓最大包络则限制其在工具壳体内的摆动空间。建模时应先建立孔位中心线与对称基准,再绘制柄部和叉形轮廓,最后统一处理圆角、倒角和厚度,才能保证二维图纸与三维实体一致。
在实际选型或复刻时,需要重点核对三处安装边界:两铰接孔的中心距、叉口内净宽以及柄部摆动时的外轮廓干涉范围。若用于频繁操作的通讯工具,还应关注孔壁承压面积和柄部根部强度,必要时在不改变安装尺寸的前提下调整腹板厚度或过渡圆角。该结构简洁、传力路径明确,适合作为手动连杆机构、夹持工具和便携通讯检修附件中的操作件使用。
