多面斜切拼接式机械练习构件

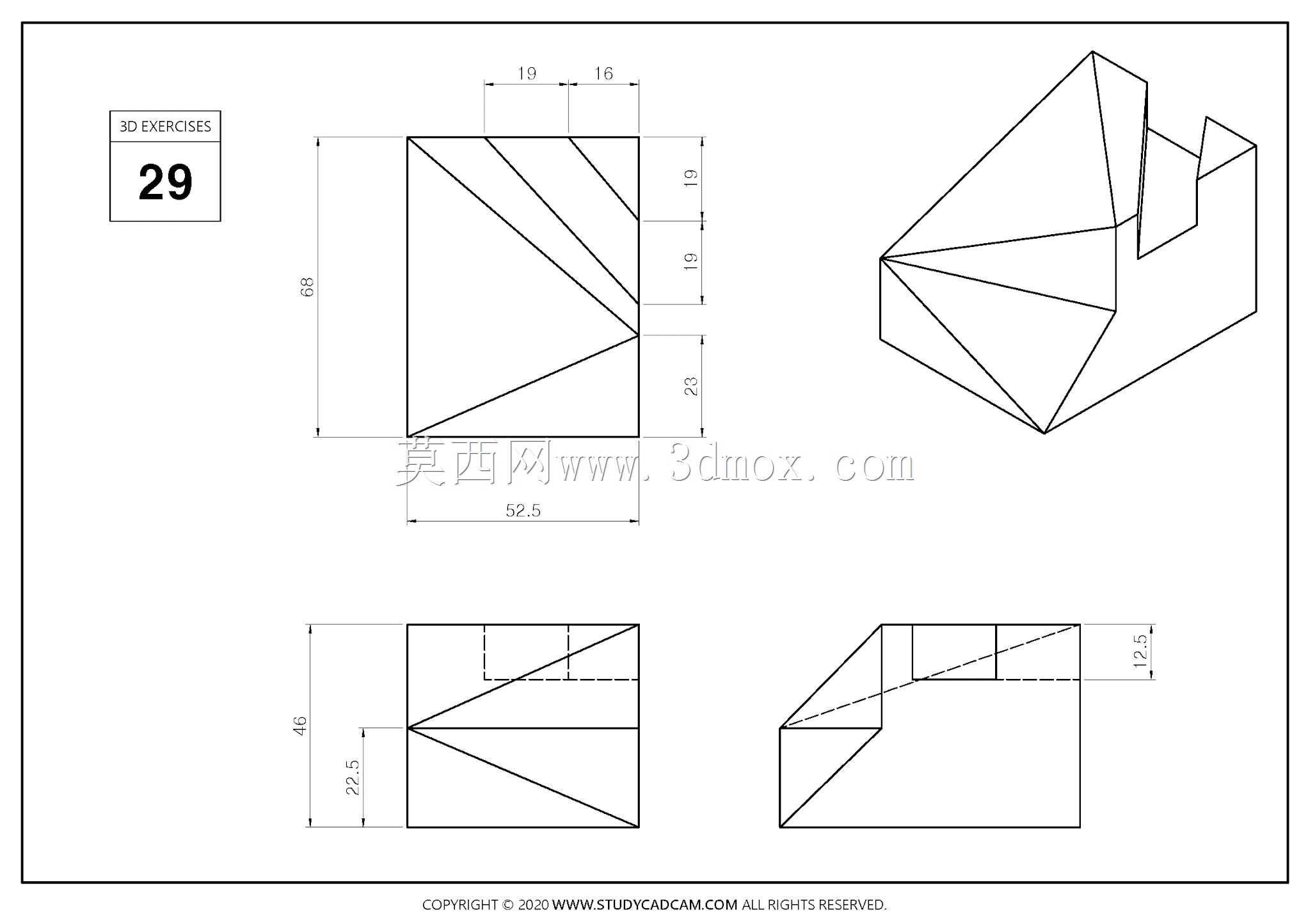

　　从工程图的投影关系来看，该构件以规则矩形块为基础轮廓，通过多个斜平面剖切与局部块体组合形成非对称多面体，整体外廓控制尺寸约为52.5、46、45量级，局部台阶与切边分别由19、16、12.5等尺寸约束。这类形体并不追求复杂运动机构，而是把重点放在空间面与面的相交、棱线过渡、投影对应以及实体布尔运算上，适合用于建模思路校验、加工识图训练和结构表达能力提升。实际应用中，类似几何形态常见于工装定位块、非标支座、夹具过渡块、设备连接角座以及教学考核件，尤其在需要通过斜面避让周边部件、调整安装姿态或承担局部支撑时，多面切分结构能够在有限空间内同时满足贴合、限位和减重需求。设计时先确定底面与侧面的安装边界，

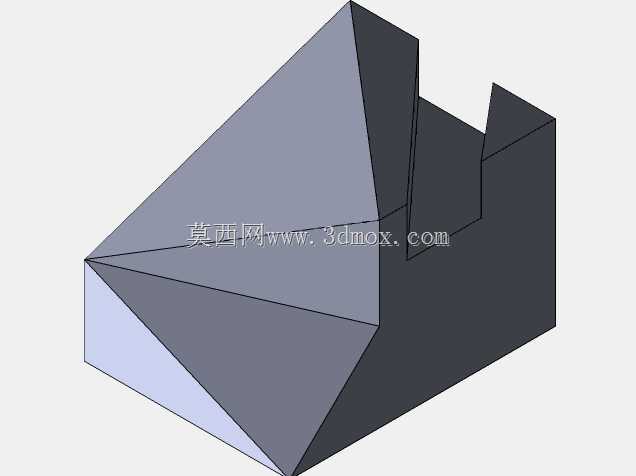

　　再依据相邻部件的干涉范围规划斜切面走向；每一处剖切都应保留明确的尺寸链，避免自由曲面造成加工基准丢失。图中主视、俯视与轴测表达相互对应，棱线汇聚点集中在一侧，说明多个斜面共享顶点，这种处理能减少碎面数量，降低后续数控编程和测量取点难度。局部突出的小块体并非独立装饰，而是用于形成台阶定位面，装配时可与相邻零件侧面贴合，限制横向窜动；另一侧的凹入区域则为螺栓、压板或走线留出空间。对于三维建模人员，完成此类构件的关键不在于命令多少，而在于先读懂二维投影中隐藏的空间关系，再选择稳定的草图基准和拉伸、切除顺序，保证模型边线与工程图完全一致。若投入实际制造，还需结合材料厚度、加工余量和装配公差复核斜面夹角，防止理论模型与铣削成品出现边界偏差。整体而言，该构件把几何训练、结构表达和工程约束结合在一起，既可作为识图建模范例，也能为非标支撑件的形态设计提供参考。
