拱形半圆端防护封板钣金结构件

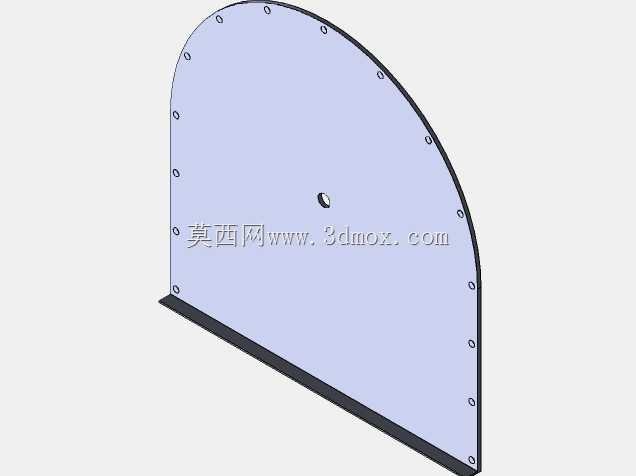

　　该结构件呈现为一块上部半圆、下部直边的拱形薄板防护件，整体轮廓类似设备端部封板或外侧护罩。板件沿圆弧和直边布置了一圈安装孔，孔位贴近外轮廓，用于通过螺钉、铆钉或焊接辅件与机架、门框、罩体骨架进行固定。底部带有一条明显折边，使薄板在承受侧向碰触、气流扰动或装配应力时具备更高的抗弯刚度，也能在安装时形成定位面。

　　从工程使用角度看，这类零件常见于输送设备端部、通道防护门、大型罩壳封板、检修口盖板、机柜外侧挡板以及需要避让回转部件的半包围防护区域。上部采用半圆轮廓，并非单纯造型处理，更多是为了适应圆形筒体、轮系、带轮、卷筒或弧形运动轨迹；下部直边则便于与水平基座、底梁或平台边沿对齐。圆弧过渡能够减少尖角应力集中，也能避免人员在检修通道中被突出棱角刮碰。

　　板厚方向在侧视结构中表现为狭长截面，边缘带有弯折和局部加强关系。设计时需要重点控制展开长度、折弯扣除、孔边距以及圆弧段孔位的均布关系。若直接按成品外形建模而忽略折弯系数，转入下料工序后会出现底边长、圆弧高度或孔位累计偏差，尤其在多孔沿弧线排列时，微小的展开误差会在末端孔位被放大。

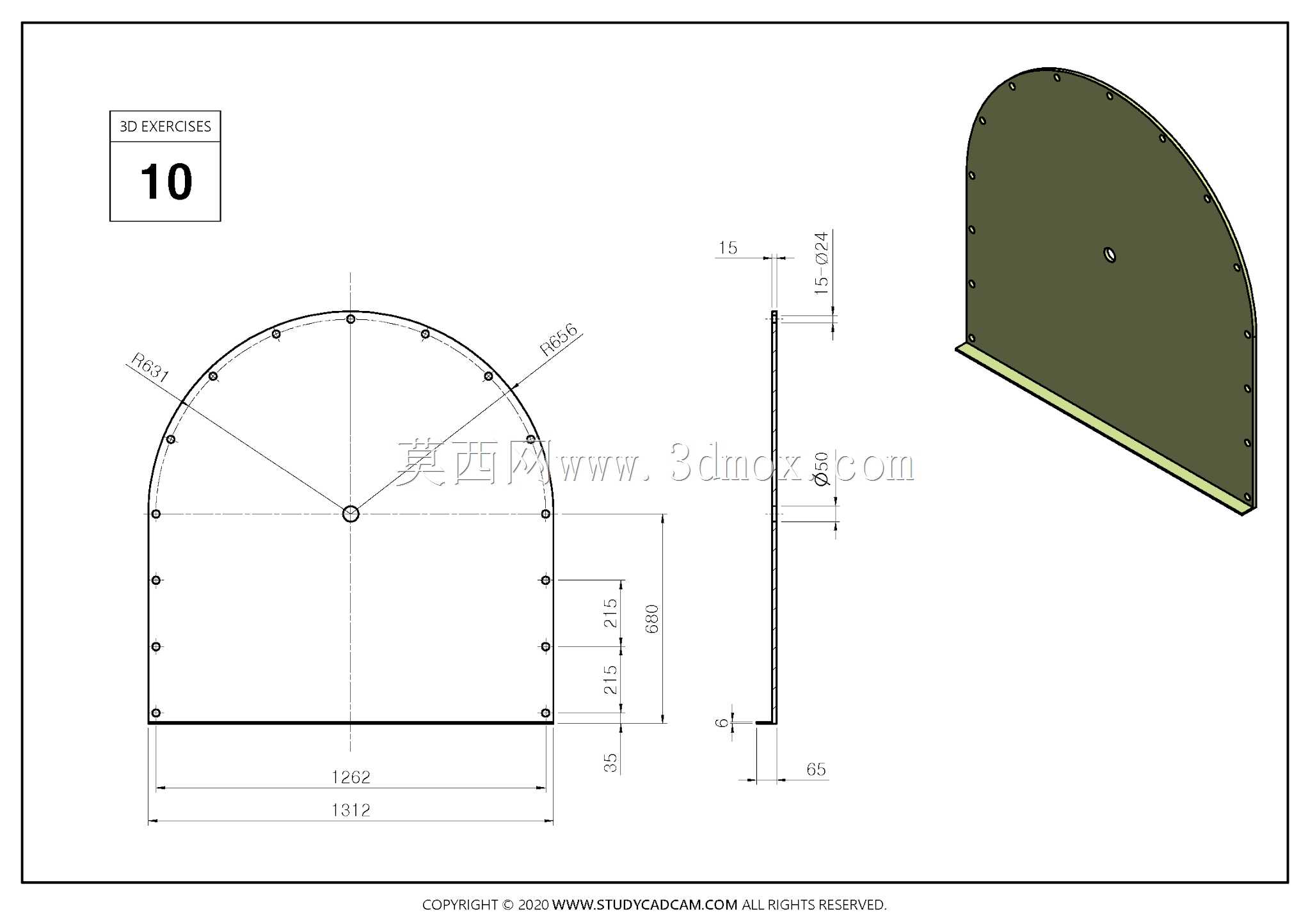

　　外形边界可由图中尺寸理解为：主体宽度方向约1262，含外沿或安装余量的总宽约1312；直边段高度与半圆半径共同构成总高约690。侧边孔位在高度方向分成若干段，215左右的间距反映了安装节点的排布节奏。圆弧半径约656，与半圆端轮廓相协调；侧边小圆弧约R50，用于轮廓过渡，避免板件角部在折弯或受力时产生开裂。厚度方向约15，底部折边或安装边约65，这些尺寸决定了零件与相邻框架之间的预留间隙。

　　建模时宜先建立主轮廓草图，以底边和中心线为基准确定直边、半圆弧及过渡圆角，再按孔边距和节距生成安装孔。圆弧上的孔不应只按直线距离均分，而应结合弧长、弦长和实际装配空间校核，保证紧固件工具能够进入。完成轮廓后通过薄板特征生成实体，再建立折边、翻边或加强弯；若孔位于折弯影响区内，需要判断是先冲孔后折弯，还是先折弯后补孔，以防止孔形拉偏。

　　该件的功能重点在于封闭、防护和外形过渡，而不是承受大载荷。它可以阻挡人员接触内部运动部件，减少灰尘、切屑或飞溅物进入设备，同时使设备外表面保持连续。底部折边除提高刚度外，还可作为密封条、压条或焊接垫板的安装位置。若用于户外或潮湿环境，可在折边处增加排水缺口；若用于高速运动设备附近，则应检查板件固有频率，避免薄板在风振或机械振动下产生噪声。

　　装配边界方面，需要在拱形轮廓外侧预留紧固件操作空间，在底部折边下方预留与梁面贴合的公差。圆弧顶部与内部回转件之间应保留安全间隙，不能仅按静态干涉判断，还应考虑轴承窜动、皮带跳动、加工误差和热膨胀。多件拼接时，相邻封板的孔位、折边方向和外轮廓半径必须统一，否则现场会出现错孔、缝隙不均或外表面不平顺的问题。

　　从加工工艺看，该件适合激光或等离子下料后进行折弯、滚弧或压弧处理。大半径圆弧段若设备折弯能力有限，可采用分段折弯近似圆弧，再通过校形达到外观要求；孔位较多时，应在展开图中明确孔径、孔距和基准边，避免以轮廓边逐点测量造成累积误差。表面处理可根据使用环境选择喷塑、喷漆、镀锌或阳极氧化，但在建模阶段就应保留涂层厚度对配合间隙的影响。

　　整体结构并不复杂，但对尺寸基准、孔位一致性和折弯工艺要求较高。合理的三维建模应同时表达成品外形、安装孔、折边关系和相邻件避让空间，使结构设计人员能够直接用于干涉检查、钣金展开、装配指导和防护方案评审。
