音叉式液位传感装置结构设计

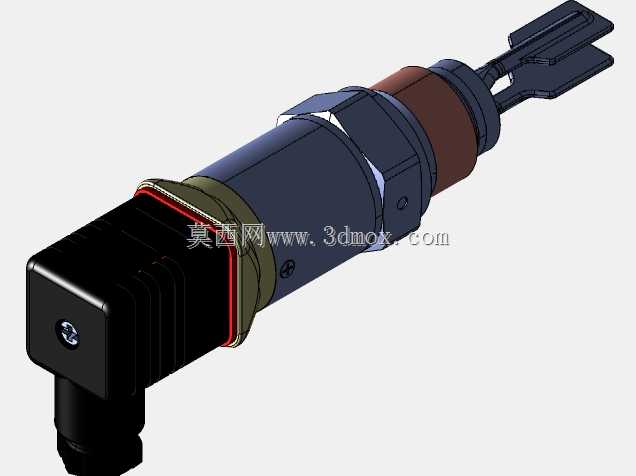

　　该三维结构呈现的是一款侧装式音叉液位检测器件，整体沿轴向依次排布电气接线腔体、电子处理段、过程连接段与探入式叉体，各段通过螺纹与止口配合形成连续的柱状外形，适合在储罐侧壁、工艺管道旁通、小型料仓开口等空间受限位置布置。前端叉体采用两片平行弹性叉片结构，工作时由内部压电激励元件驱动叉片以固有频率振动；当被测液体浸没叉片间隙时，液体阻尼改变叉体振动频率与振幅，电子单元据此输出液位到达信号，未接触介质时叉片保持空气中的高频振动状态，从而实现限位报警、空管保护、溢流联锁等功能。

　　从现场使用角度看，这类器件多用于水处理加药罐、化工溶剂储罐、食品饮料配料缸、液压油站油箱以及清洗设备腔体中，替代浮球开关在粘稠、含少量气泡或挂壁介质中的检测任务。它不依赖介质导电性，也不受介质颜色、介电常数小幅波动影响，对泡沫、流动扰动和罐体振动具有一定区分能力；选型时需要结合介质密度、粘度、温度和压力确认叉体长度与插入深度，避免叉片贴近罐壁或被搅拌流场持续冲击。

　　结构建模时，接线端采用方形赫斯曼接头外形，侧面预留电缆引入方向，便于现场在水平或竖直管路上调整插头朝向；接线腔与电子段之间设置密封台阶，中段六角部位可承受扳手扭矩，过程螺纹段承担安装定位与密封载荷。模型中螺纹连接边界、密封圈槽、压紧螺母和叉体根部过渡均有明确表达，能够用于干涉检查、安装支架设计和检修空间评估。

　　安装边界方面，器件主轴线应按工艺要求水平或略微倾斜插入容器，叉体开口方向需避开进料直冲区域，并保证叉片之间不被沉积物填埋。侧壁安装时，螺纹有效旋合长度、接管内径和保温层厚度共同决定探入长度；若用于管道满管检测，应配置短接或三通，使叉体完全处于流通截面内，同时保留接线端插拔和端子接线的操作空间。周围还需预留扳手旋转空间，避免六角段与护栏、管线、保温夹套发生碰撞。

　　设计思路上，该产品把机械振动敏感元件、压电驱动部件和信号处理电路封装在同一金属壳体内，外壳分段兼顾防护、散热与装配工艺。前端叉片形状对称，根部圆角用于降低交变应力集中；中段圆柱壳体提供电子模块安装腔，并通过螺纹压紧实现轴向固定；后端接线腔采用标准化电气连接，方便与PLC、继电器或报警回路对接。整体结构没有复杂运动副，维护量低，三维设计重点在于确认过程接口、插入深度、密封位置和叉体朝向，使液位信号在真实罐体中稳定触发。
