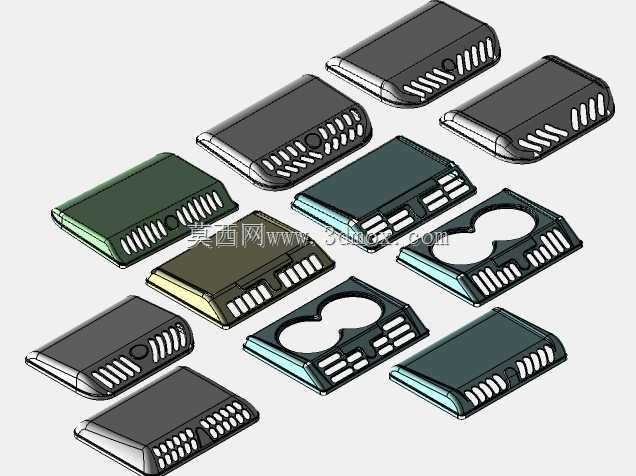

多规格制冷设备冷凝器塑料端盖结构

　　这套塑料端盖结构主要面向小型风冷冷凝机组、半封闭制冷压缩冷凝单元以及嵌入式冷柜散热模块的端部封装需求，不同构型分别适配平直管片式冷凝器与带避让缺口的异形管路排布，在制冷系统中承担遮挡端部管路、支撑换热芯体、引导侧向出风以及隔离运动部件的作用。现场安装时，端盖通过内侧卡扣与冷凝器侧边钣金或芯体端板卡合，部分孔位可穿入自攻螺钉完成二次锁固，不需要额外设计复杂的转接支架，能直接压缩整机组装的工序时长。从结构细节来看，端盖侧壁排布的多组长条格栅并非装饰特征，其开孔方向与冷凝风机的出风路径对齐，既可以阻挡异物触碰换热翅片与管路焊点，又能避免格栅本身产生过大风阻；不同版本的格栅疏密、长度存在差异，对应不同风量的轴流风机，

　　可在防护等级与通风效率之间取得平衡。带异形内凹轮廓的款式，主要为了避让冷凝器端部伸出的储液管、分歧管或者温度传感器安装位，不需要在端盖上现场切割开孔，能减少现场施工的误差与碎屑残留。设计过程中优先考虑了注塑成型的工艺可行性，所有侧壁均保留均匀拔模斜度，格栅筋条厚度控制在塑料熔体充模的合理区间，避免出现缩痕、缺胶或者冷却后翘曲变形；端盖边缘做了全包边卷边处理，既可以遮盖钣金与芯体的拼接缝隙，也能提升端盖自身的抗冲击刚度，搬运与设备维护时不易出现边缘开裂。不同构型的端盖对应不同的芯体厚度与安装边界，平直款适配常规矩形冷凝器，异形款可覆盖侧边带管路凸起的安装空间，选型时只需核对芯体端部的外轮廓尺寸、侧边固定孔位间距以及风机对应的通风面积，即可匹配到合适的端盖结构。这类端盖采用耐候塑料材质，可适应制冷设备周边长期存在的温差变化与凝露环境，不易出现锈蚀掉漆问题，相比传统钣金端盖重量更低，批量生产时一致性更好，也能降低整机运行过程中因钣金振动产生的异响。
